Siemens 3RH2140-1BW40 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

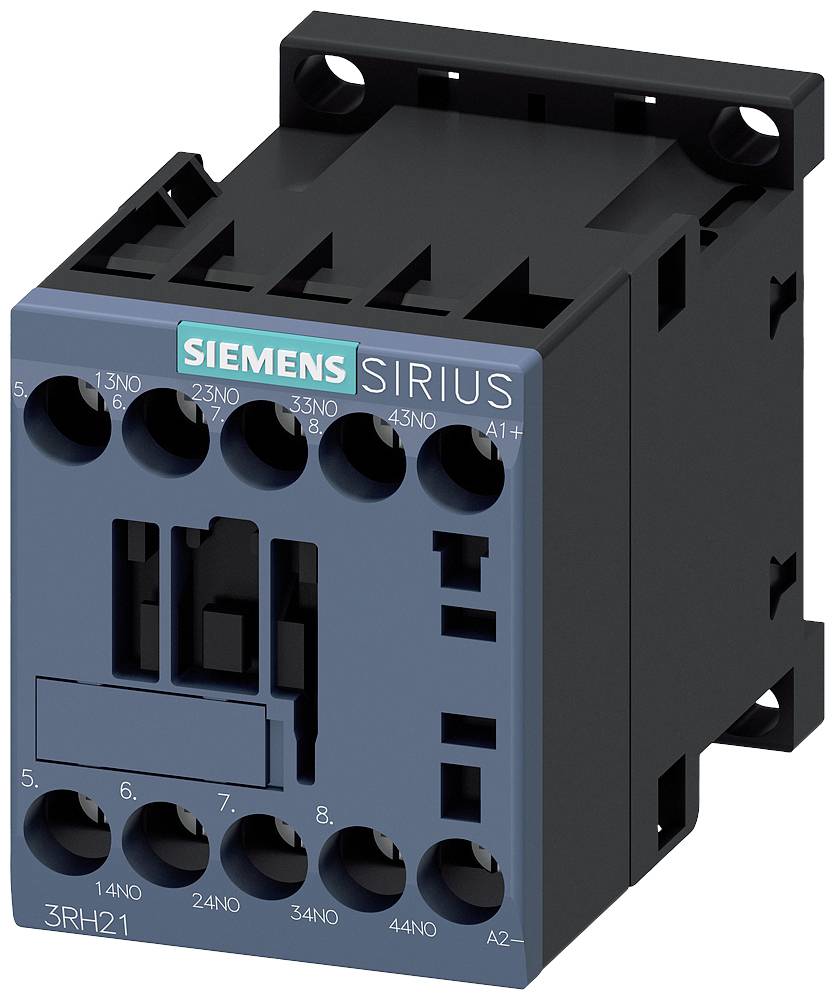

A 'Siemens Sirius' Schütz, 3RH21-es modell, elektromos vezérlést biztosít ipari létesítményekhez. Jellegzetes dizájnnal rendelkezik kék előlappal.

Hasonló kivitel

Egy nyitott vezérlőszekrény, tele elektromos alkatrészekkel, vezetékekkel és áramkörökkel. Elsősorban ipari vezérlőrendszerekhez használatos.

Segédkapcsoló és csatoló segédkapcsoló kapcsolási rajza különböző adapter-lehetőségekkel, csatlakozókonfigurációkkal és tartozékokkal.

'Védőkapcsolás négy kontaktpárral. Az A1(+) és A2(-) csatlakozók meg vannak jelölve. 13, 14; 23, 24; 33, 34; 43, 44 érintkezők.'

Egy elektromos eszköz műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, méretjelölések milliméterben.

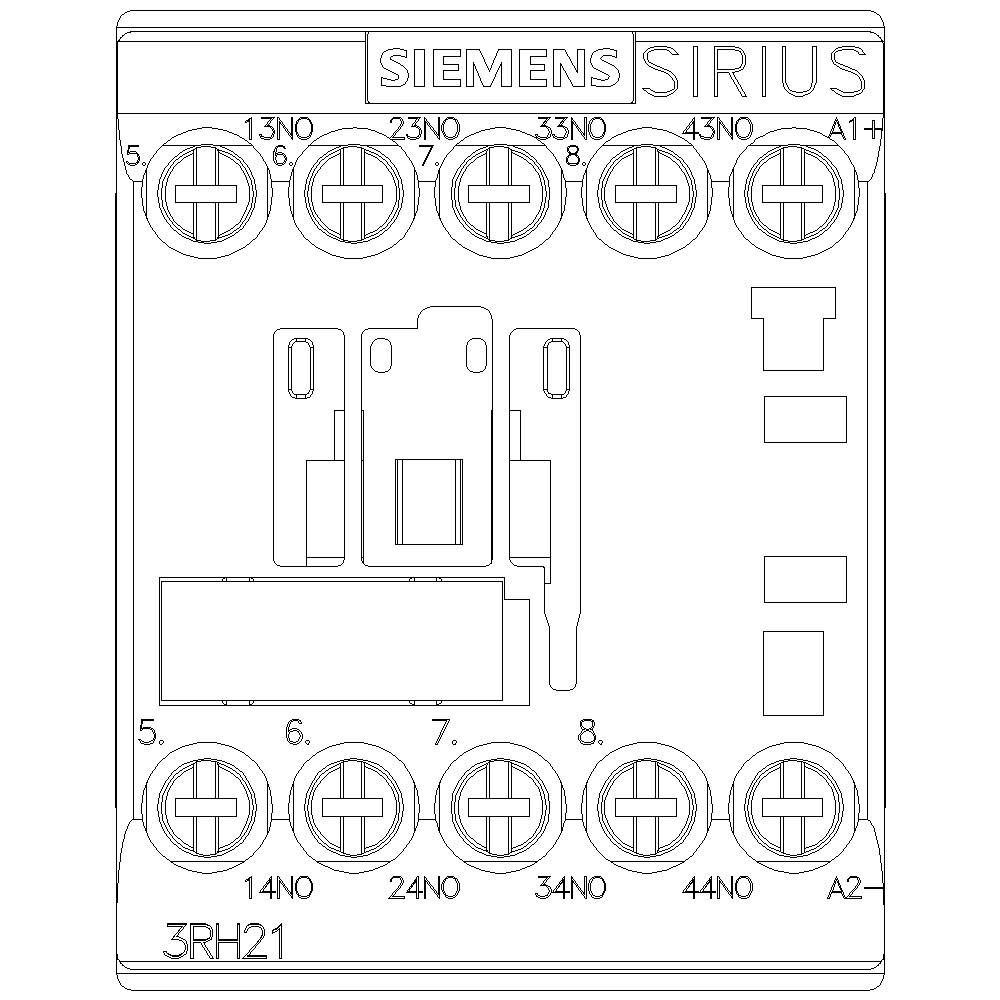

Ez a műszaki rajz egy Siemens SIRIUS 3RH21 kapcsolási rajzát mutatja, amelyen láthatók a csatlakozók és a kontaktusok feliratai.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2140-1BW40

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-1BW40

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (max.): 48 V/DC

Vezérlő feszültség tartomány: 48 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1702864 Siemens 3RH2140-1BW40 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702864 Siemens 3RH2140-1BW40 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 4 S, 48 V DC, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
