Siemens 3RH2140-1SB40 Csatoló védőrelé 4 záró Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

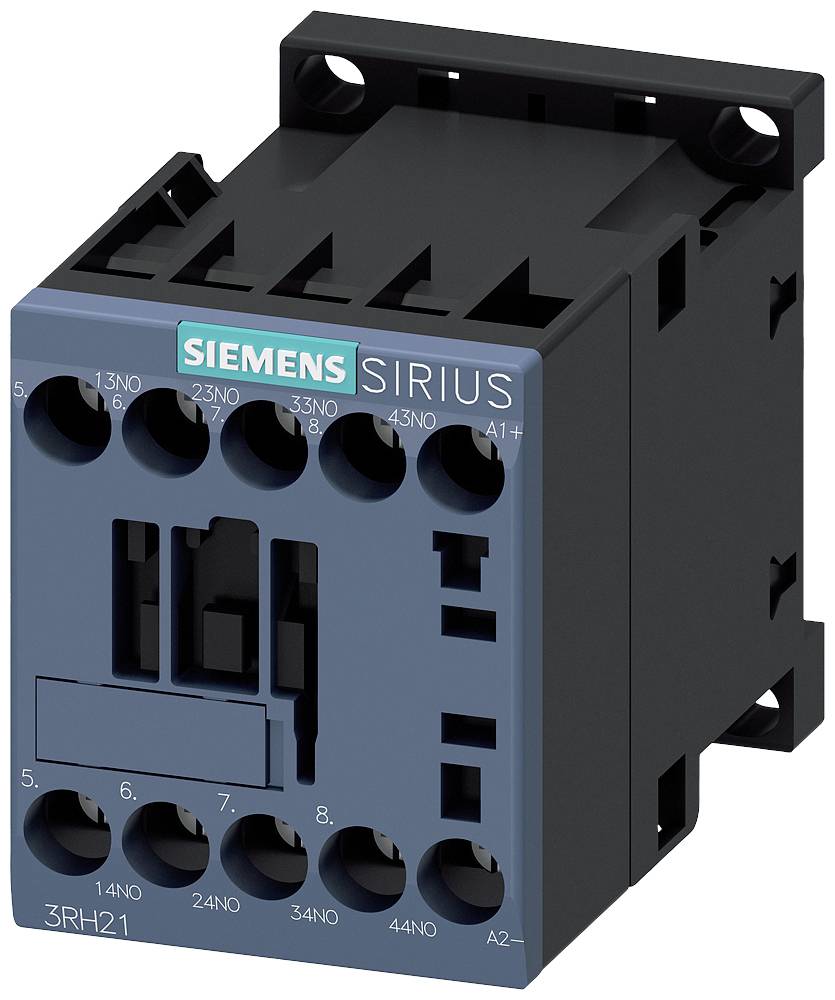

Siemens Sirius 3RH21 relé, fekete és kék elölnézet, mutatja a csatlakozókat és a márkanevet.

Hasonló kivitel

'Szürke kapcsolószekrény nyitott üvegajtóval, amely rendezetten elhelyezett belső kábelezést és elektromos komponenseket mutat.'

'A segédlövész és tartozékainak ábrázolása, beleértve a csatlakozási és funkcionális modulokat, színnel jelölt csatlakozásokkal és leírásokkal.'

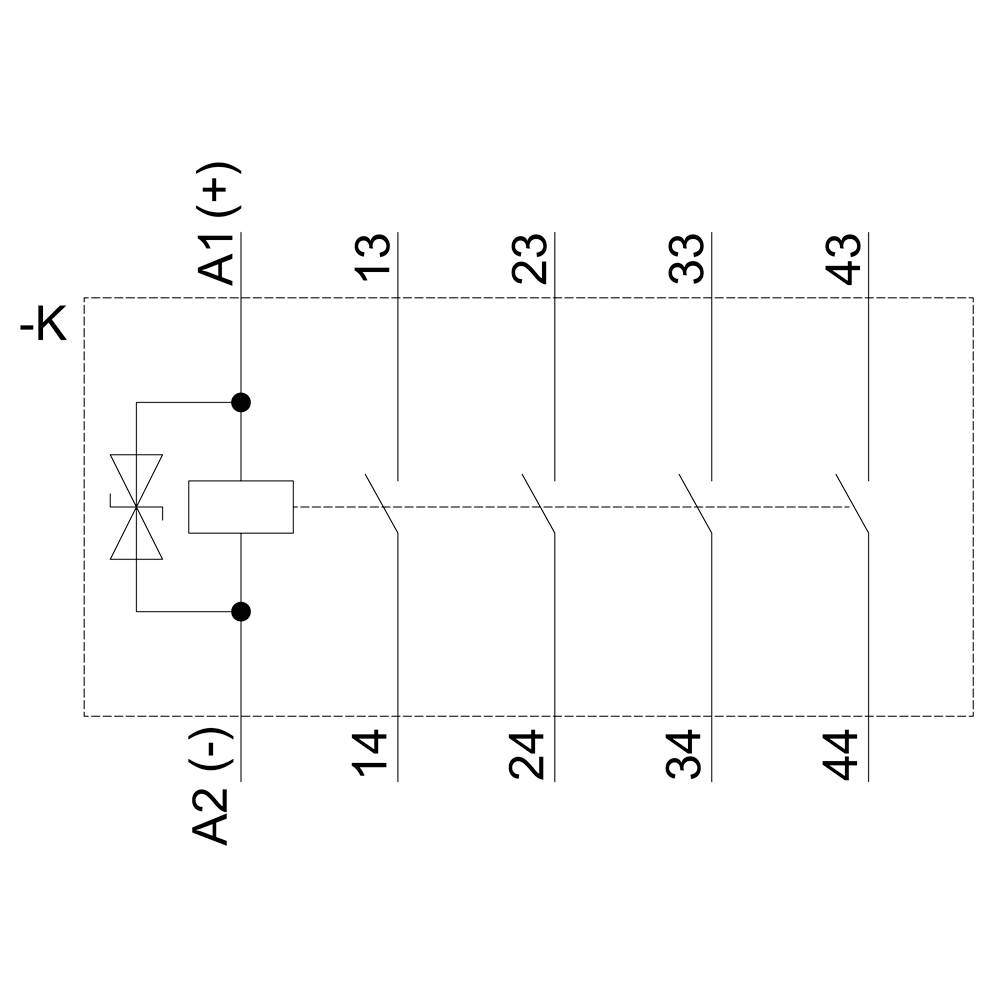

Relé érintkezők: A1 (+), A2 (-) mint vezérlőcsatlakozók és tizenkét csatlakozó érintkező, számozva 13-14, 23-24, 33-34, 43-44.

Elektromos relé műszaki rajza milliméteres méretekkel, elölnézet, oldalnézet és felülnézet ábrázolásával.

'A Siemens Sirius 3RH21 relé kapcsolási rajza üzemi és vezérlőkörök csatlakozási pontjaival.'

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2140-1SB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2140-1SB40

Beépítési méret: S00

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 20.4 V/DC

Vezérlő feszültség (max.): 44.4 V/DC

Vezérlő feszültség tartomány: 20.4 - 44.4 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Védődiódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741309 Siemens 3RH2140-1SB40 Csatoló védőrelé 4 záró Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741309 Siemens 3RH2140-1SB40 Csatoló védőrelé 4 záró Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Csatlakozó segédérintkező, 4S DC 24 V, 0,85-1,85 * USA szupresszoros diódával integrálva Méret S00 Csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőjelének az elektronikus vezérlőkhöz való közvetlen csatlakoztatással történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
