Siemens 3RH2140-1VB40 Csatoló védőrelé 4 záró Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

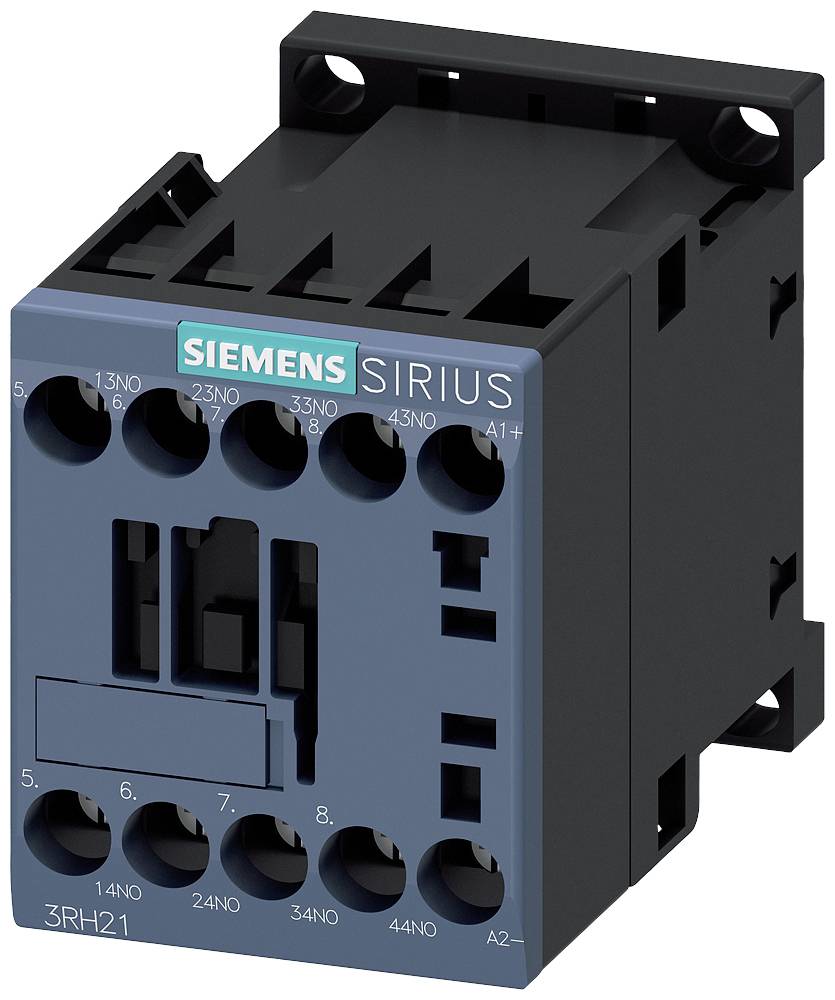

Egy Siemens gyártmányú elektromos mágneskapcsoló a Sirius sorozatból, 3RH21 típus, több csatlakozóval az előlapon.

Hasonló kivitel

'Egy nyitott elosztószekrény több szintű elektromos komponensekkel és kábelezéssel, rendezetten és gondosan elrendezve.'

Csatlakozási séma segédkapcsolók és vezérlő segédkapcsolók számára különböző adapter- és funkciómodulokkal, LED-modulok beépítésével.

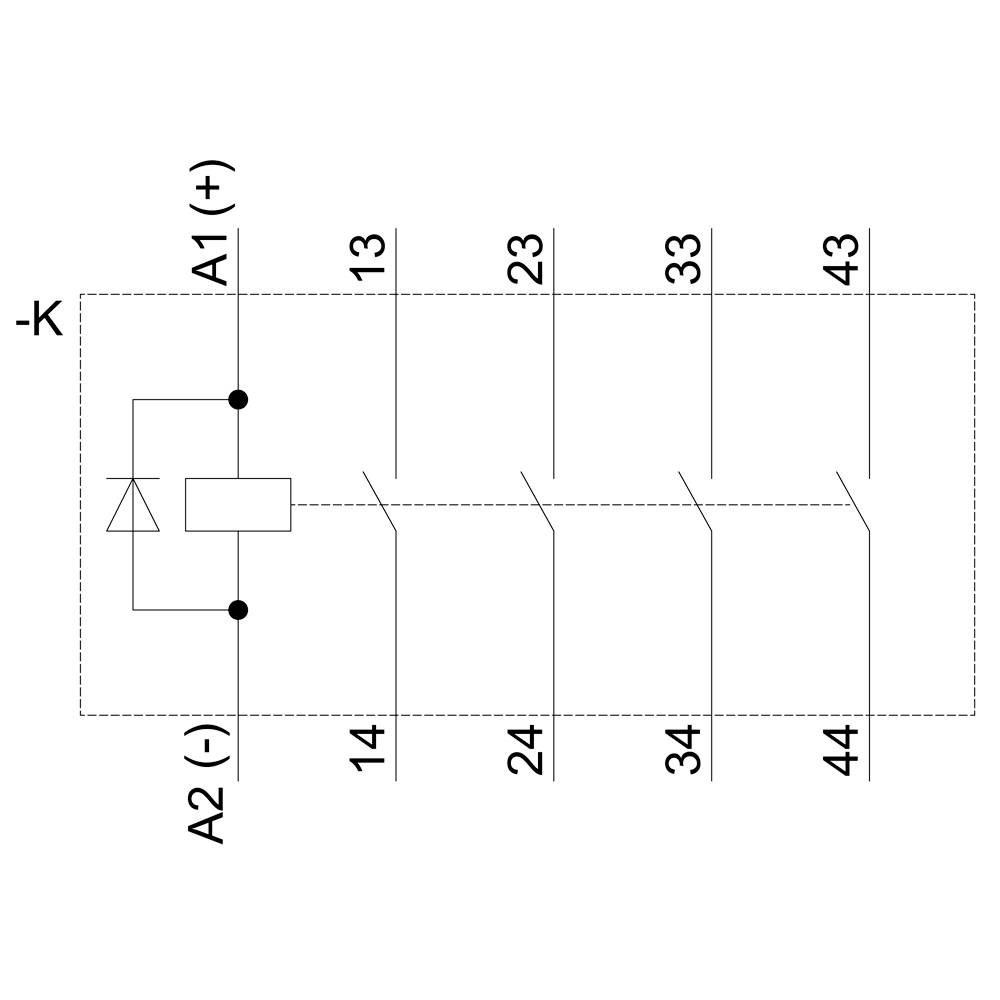

A kapcsolási rajz egy nyolc érintkezős relét mutat, amelyből hat kapcsolóérintkezés van, egy dióda párhuzamosan a tekerccsel. Az érintkezők A1, A2, 13-14, 23-24, 33-34, 43-44.

Egy elektromos alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méretek és csatlakozók pontosan meg vannak határozva.

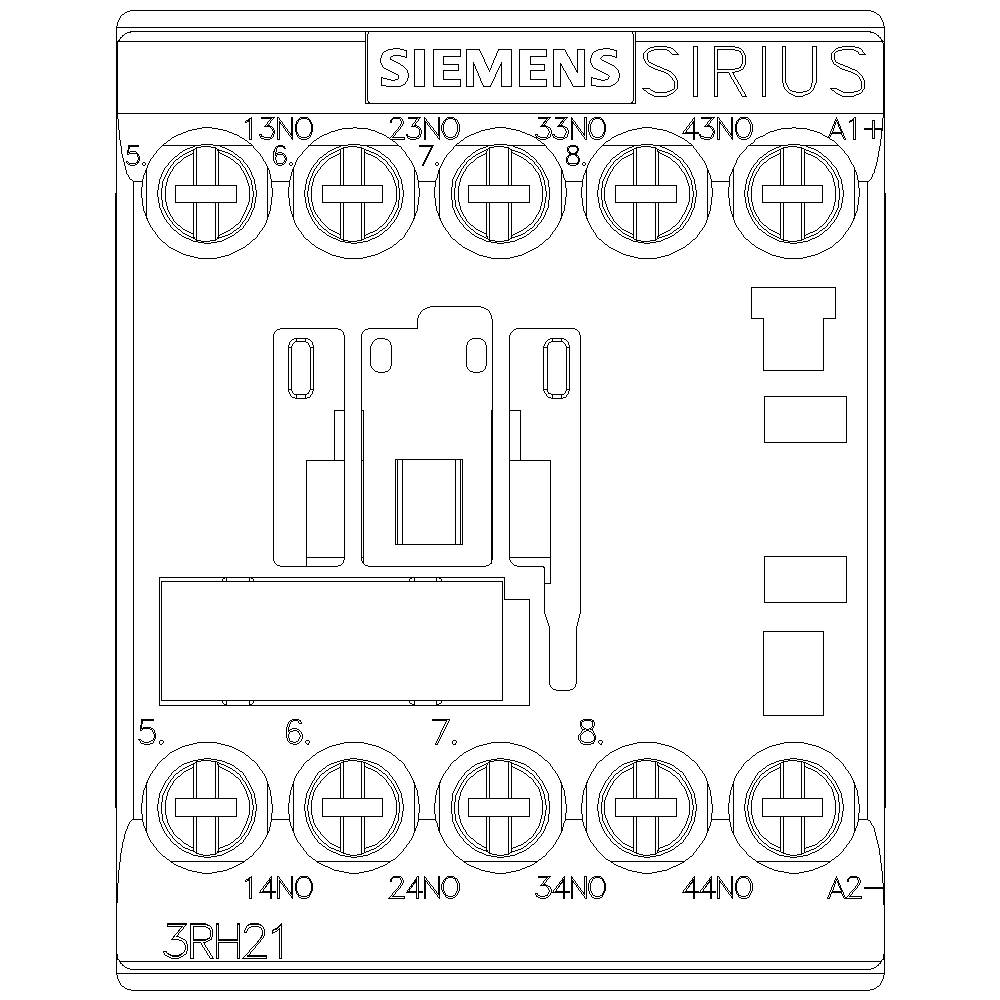

'SIEMENS SIRIUS kontaktor', elektromos csatlakozókat mutat 13NO, 23NO, 33NO, 43NO és további jelölésekkel. Modellszám 3RH21.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2140-1VB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2140-1VB40

Beépítési méret: S00

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 20.4 V/DC

Vezérlő feszültség (max.): 44.4 V/DC

Vezérlő feszültség tartomány: 20.4 - 44.4 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Diódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1751279 Siemens 3RH2140-1VB40 Csatoló védőrelé 4 záró Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1751279 Siemens 3RH2140-1VB40 Csatoló védőrelé 4 záró Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Kiegészítő mágneskapcsoló, 4 S, 24 V DC, 0,85 ... 1.85 * USA, diódával integrálva, S00 méret, csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
