Siemens 3RH2140-1WB40 Csatoló védőrelé 4 záró Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

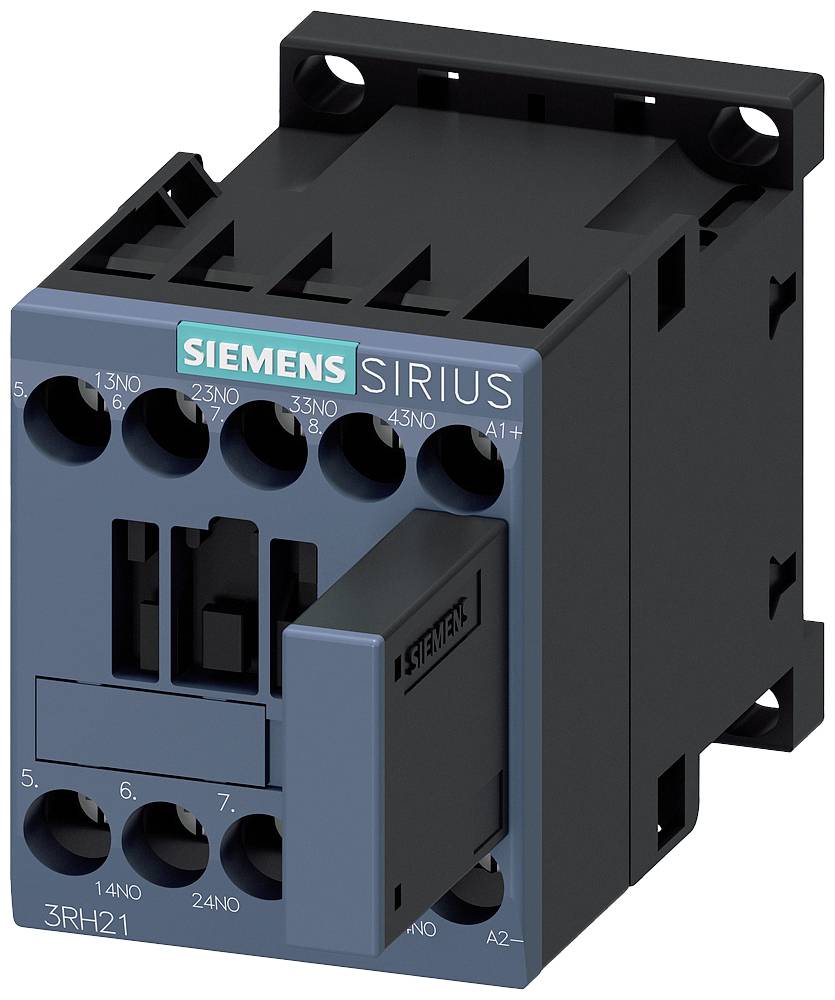

Egy Siemens Sirius sorozatú, 3RH21-es modellű elektromos kontaktor sötét házban, ipari automatizálás példájaként kerül bemutatásra.

Hasonló kivitel

Egy nyitott kapcsolószekrény különböző elektronikai komponenseket és kábelezéseket mutat, amelyeket vezérlési célokra rendeztek el.

A segédlövész és a kiegészítő segédlövész áttekintése komponens megnevezésekkel, csatlakozási vázlatokkal és alkalmazási példákkal.

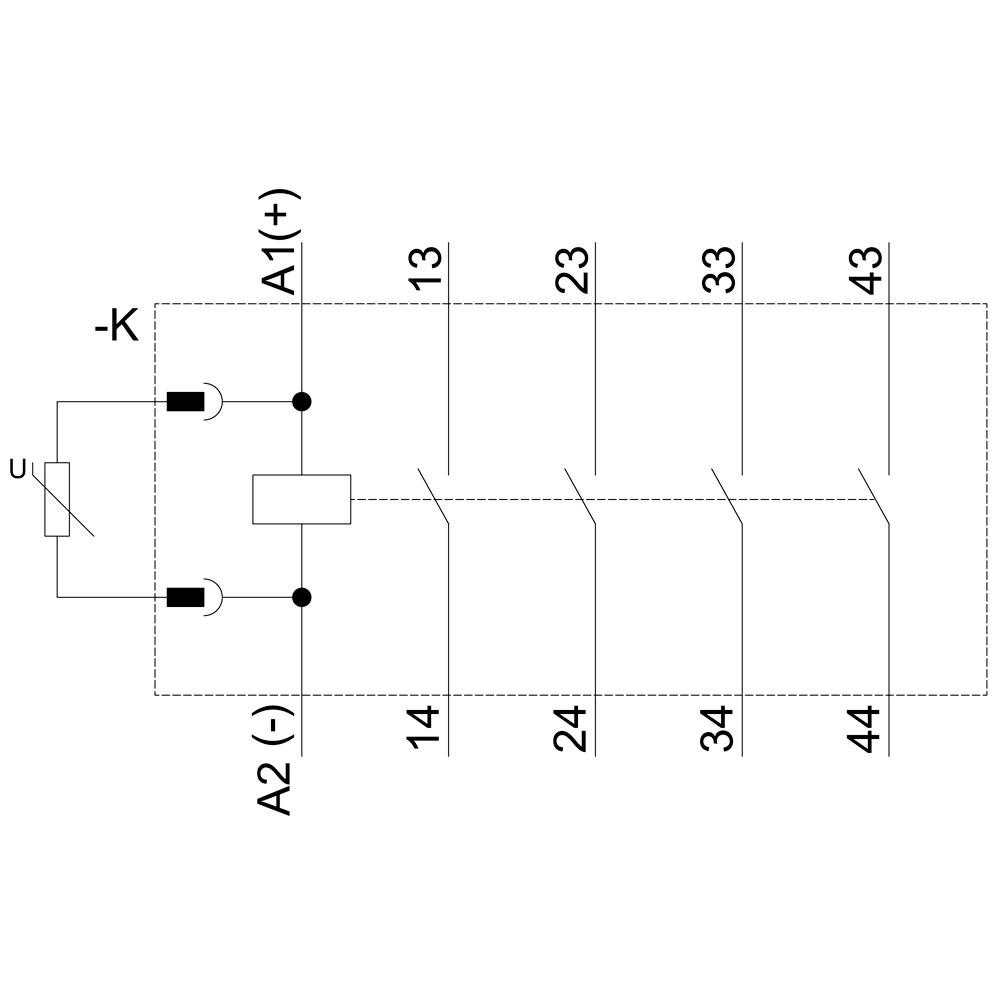

Egy relé kapcsolási rajza, tekercs csatlakozókkal (A1 és A2), négy záróérintkezővel (13-14, 23-24, 33-34, 43-44) és egy működési/meghúzási idővel.

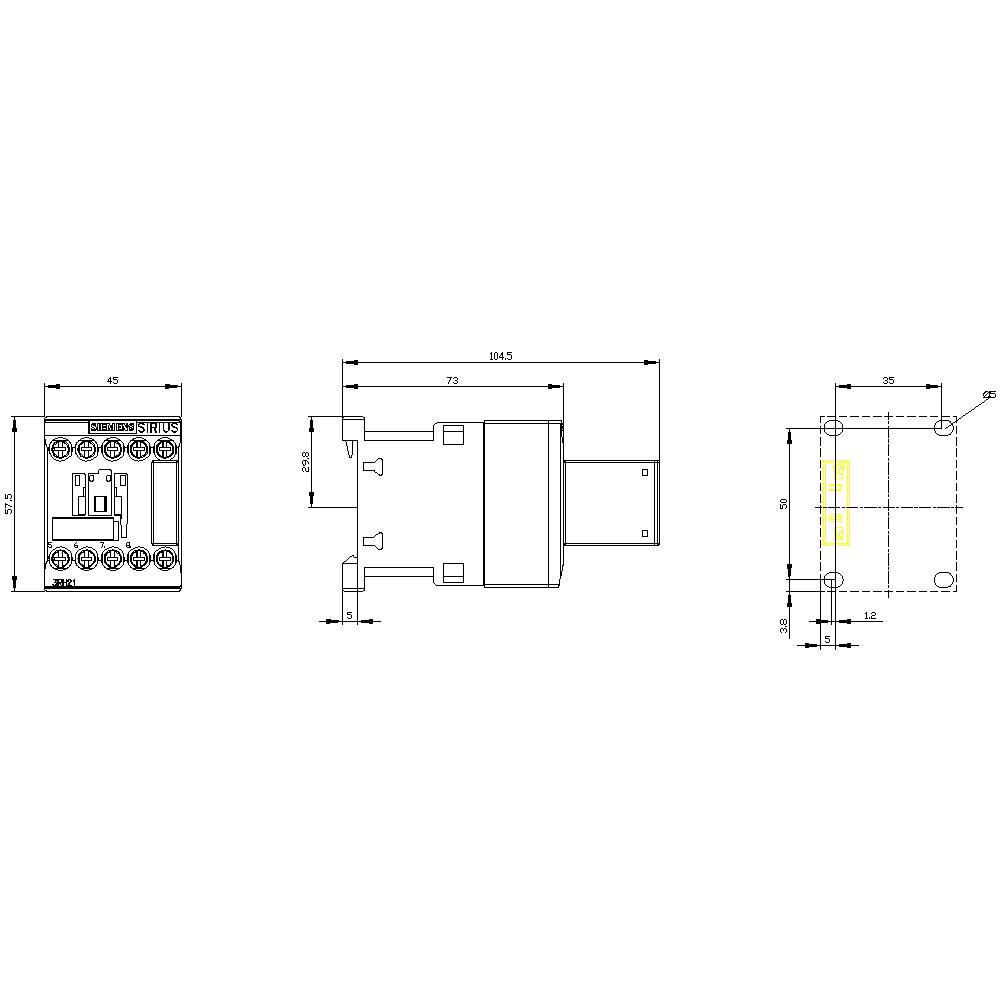

Egy elektromos alkatrész műszaki rajza oldal- és frontális nézetben, méretezés milliméterben, csatlakozási részleteket mutat.

A 'Siemens Sirius' kontaktor, 3RH21-es modell, 13NO-tól A2-ig terjedő csatlakozásokat mutat az elektromos áramkörök vezérlésére.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2140-1WB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2140-1WB40

Beépítési méret: S00

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741310 Siemens 3RH2140-1WB40 Csatoló védőrelé 4 záró Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741310 Siemens 3RH2140-1WB40 Csatoló védőrelé 4 záró Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Kiegészítő mágneskapcsoló, 4 S, 24 V DC, 0,85 ... 1.85 * USA, varisztorral csatolva, S00 méret, csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
