Siemens 3RH2140-2AB00 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

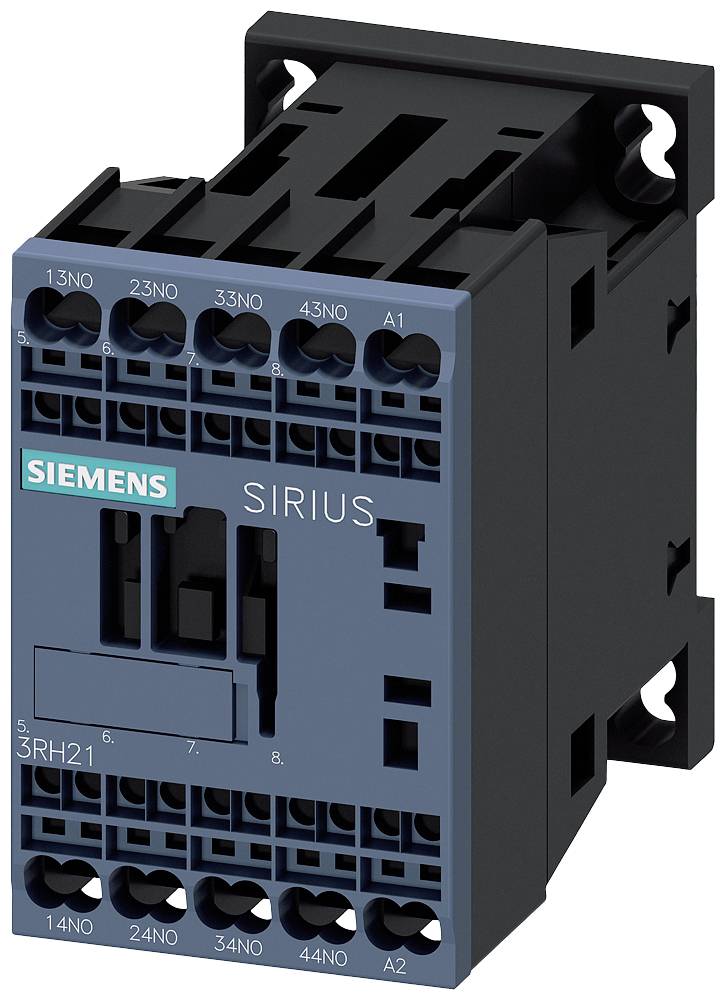

Egy Siemens SIRIUS kontaktor, 3RH21-es modell, csatlakozókat és a cég logóját mutatja. Elsősorban elektromos áramkörökben használatos.

Hasonló kivitel

Elektromos kapcsolószekrény nyitott ajtóval, amelyen különböző elektromos komponensek és kábelek láthatók irányítási és elosztási célokra.

A diagram bemutatja egy segédkapcsoló és segédérintkező komponenseit és kapcsolatait segédáramkörök számára, beleértve a funkcionális modult, a terhelésleválasztó adaptert és a túlfeszültségvédelmet.

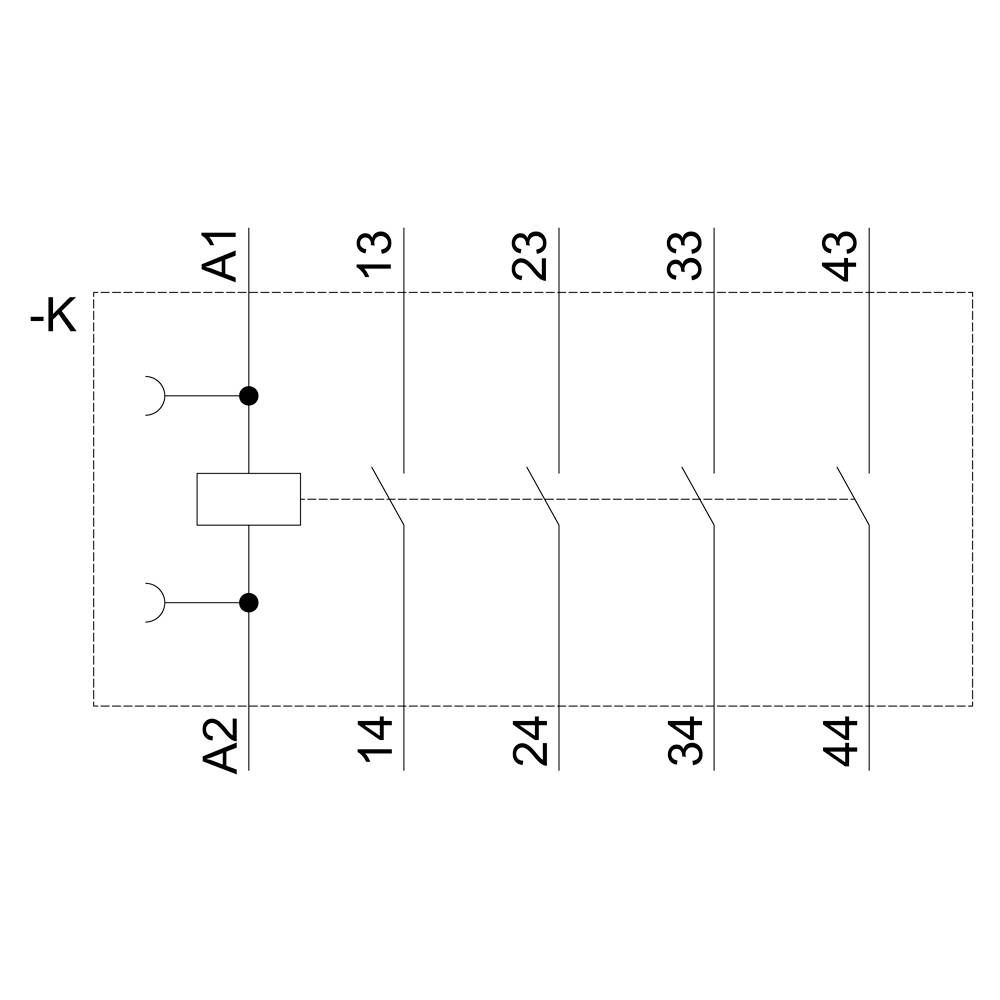

Kapcsolási rajz szimbólumokkal: Doboz A1 és A2 közötti csatlakozásokkal 13-14, 23-24, 33-34, 43-44 között. Elektromos kapcsolatot ábrázol.

Egy elektronikai alkatrész műszaki rajza méretekkel. Elölnézet, oldalnézet és felülnézet, specifikus méretezéssel.

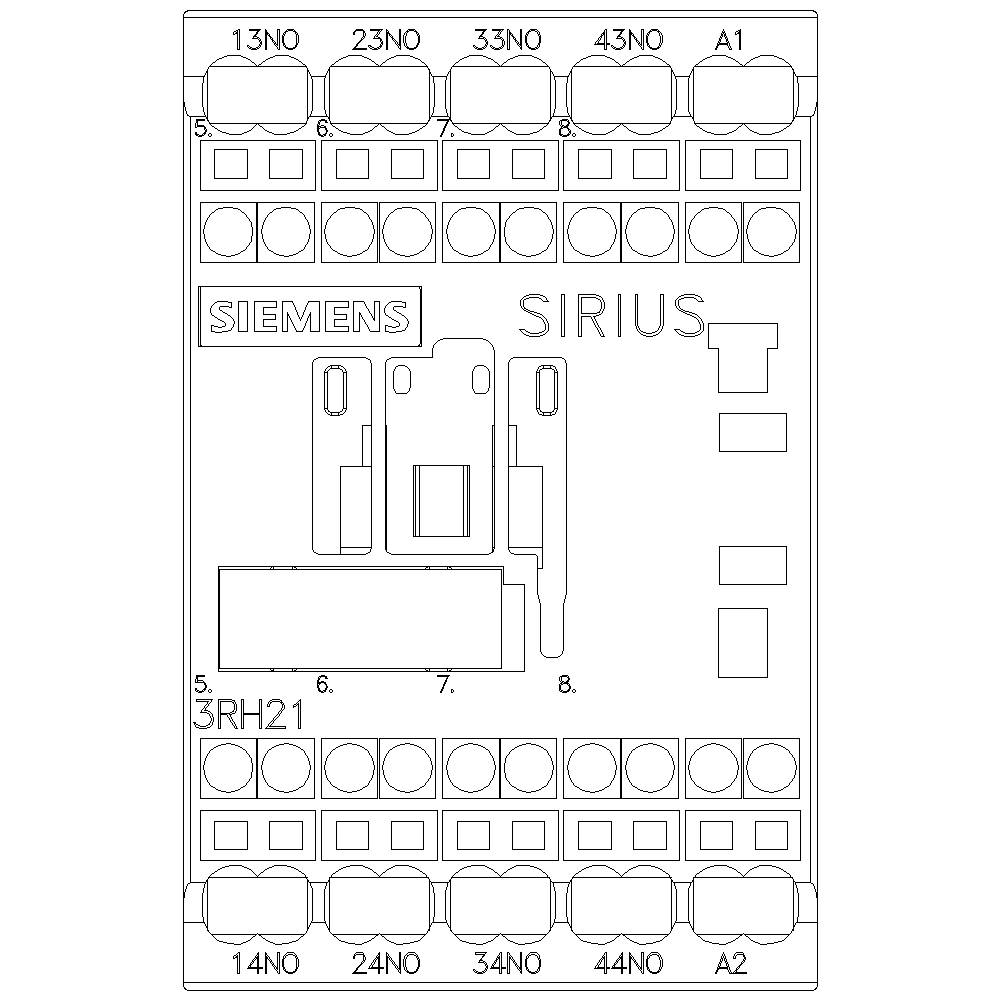

'Egy Siemens SIRIUS vezérlés kapcsolási rajza, 3RH21-es modellszámmal, részletes kapocsbekötésekkel felül és alul.'

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2140-2AB00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-2AB00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 24 V/AC

Vezérlő feszültség (max.): 24 V/AC

Vezérlő feszültség tartomány: 24 - 24 V/AC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: 24-24 V

: 24-24 V

: FALSE

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741311 Siemens 3RH2140-2AB00 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741311 Siemens 3RH2140-2AB00 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 4 S, 24 V AC, 50/60 Hz, S00 méretű, rugós csatlakozással SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
