Siemens 3RH2140-2AF00 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

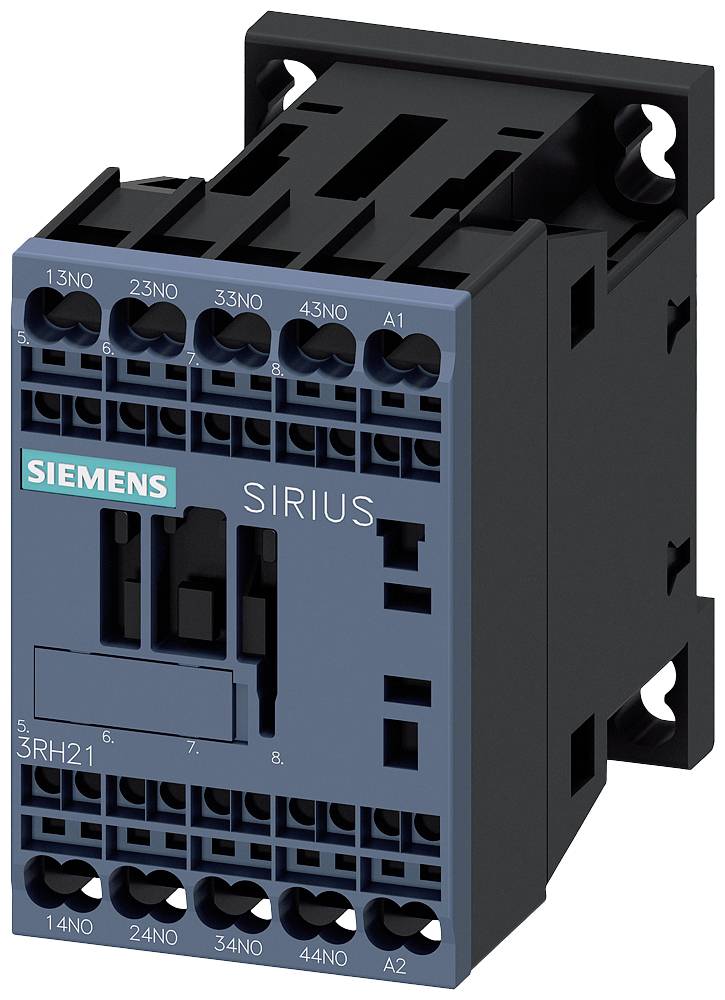

Egy kék Siemens SIRIUS kontaktor több csatlakozóval és kezelőgombbal, fekete műanyag házban ábrázolva.

Hasonló kivitel

Egy nyitott szerverszekrény rendezett kábeleket, kapcsolókat és elektronikai komponenseket mutat, amelyek a szerver működéséhez szükségesek.

A csatlakozástechnika folyamatábrája. Bemutatja a különböző segédkapcsolókat és adaptereket a hozzájuk tartozó szimbólumokkal és magyarázatokkal.

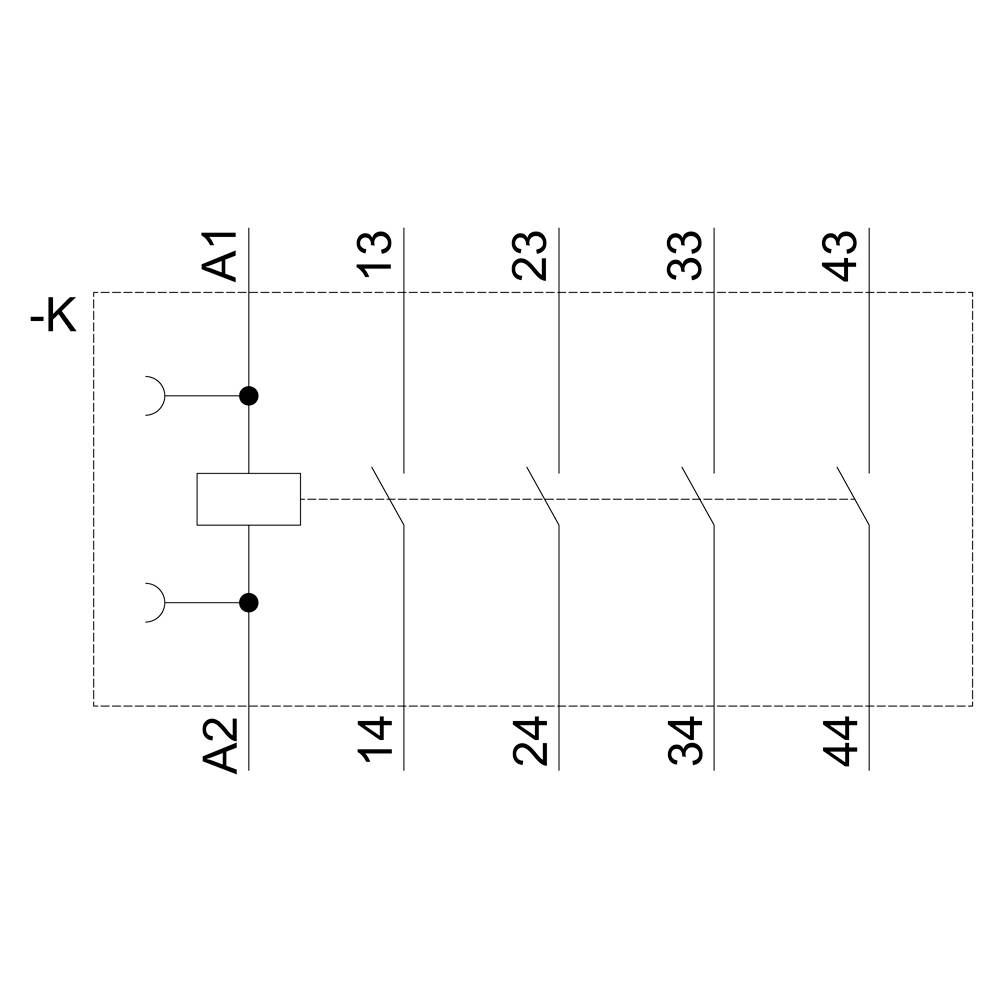

Relé kapcsolási rajza: Baloldalt két záró érintkező, számozva A1, A2. Tetővonal a csatlakozások felett, számozva 13, 14, 23, 24, 33, 34, 43, 44.

Egy elektromos alkatrész műszaki rajza, amely tartalmazza az elölnézetet, oldalnézetet és felülnézetet részletes kivitelben, méretezéssel ellátva.

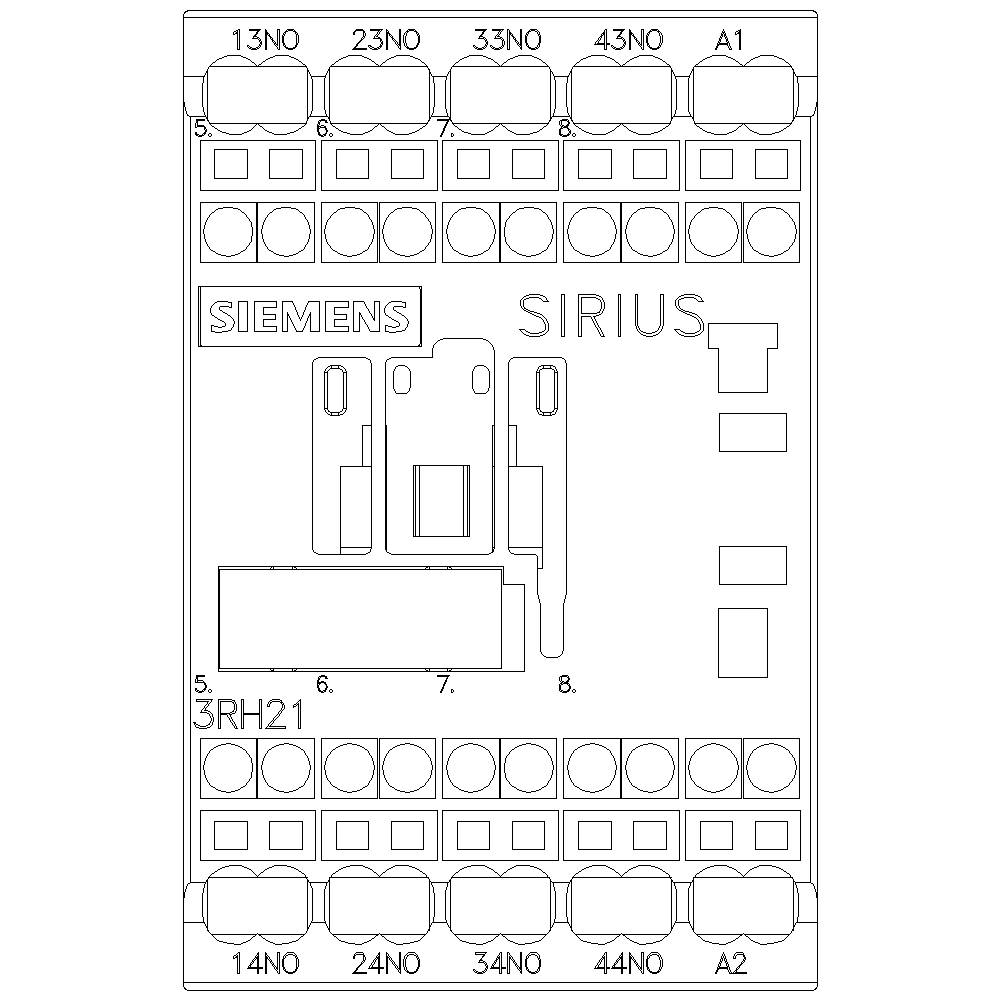

A diagram mutatja egy Siemens Sirius 3RH21 vezérlőrelé csatlakozókiosztását, számozott csatlakozókkal és jelölésekkel.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2140-2AF00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-2AF00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1732546 Siemens 3RH2140-2AF00 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1732546 Siemens 3RH2140-2AF00 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Kiegészítő mágneskapcsoló, 4 S, AC 110 V, 50/60 Hz, S00 méret, rugós csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramkörének átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
