Siemens 3RH2140-2BW40 Segédvédelem 4 záró darab 1 db vásárlása

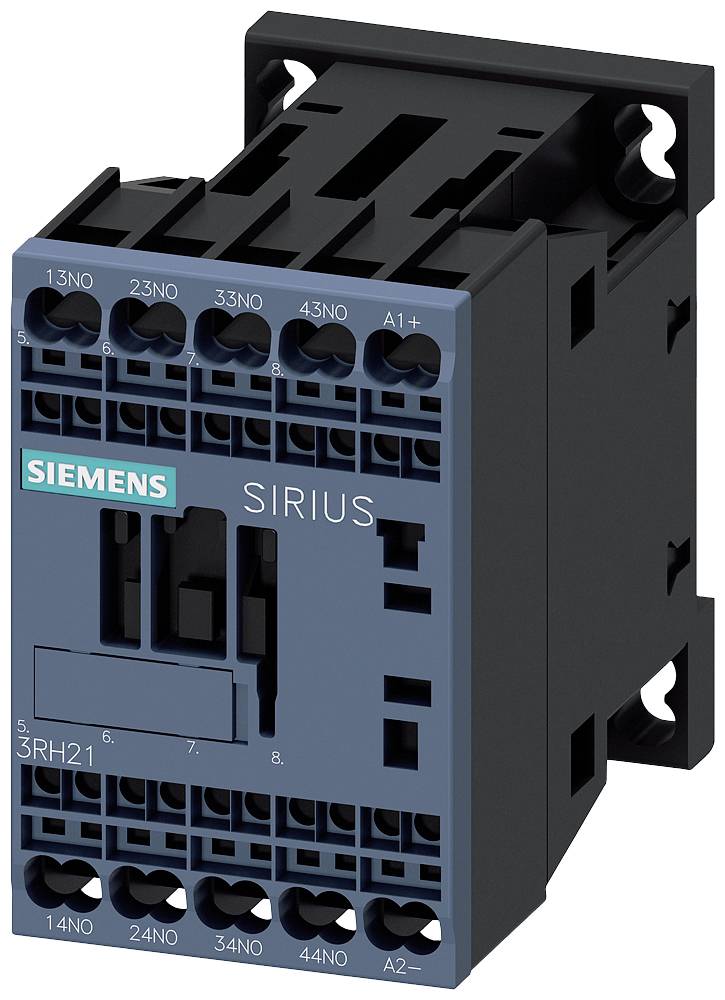

'Siemens Sirius' mágneskapcsoló, fekete-kék színben, több csatlakozó kapoccsal és márkalogóval az elülső oldalán.

Hasonló kivitel

Nyitott elosztószekrény több szinten elhelyezett elektromos komponensekkel és kábelezéssel, amelyeket automatizálásra és vezérlésre használnak.

A diagram bemutatja a különböző segédkapcsolókat és tartozékokat csatlakozási példákkal és szerelési útmutatókkal egy elektromos áramkörben.

Négyérintkezős relé kapcsolási rajza négy záróérintkezővel (13, 23, 33, 43) és tekerccsel (A1, A2). Az elektromos kapcsolatokat és érintkezési pontokat mutatja.

Egy elektromos kapcsoló műszaki rajza méretekkel. Elölnézetet, oldalnézetet és felülnézetet mutat milliméterben megadott méretekkel.

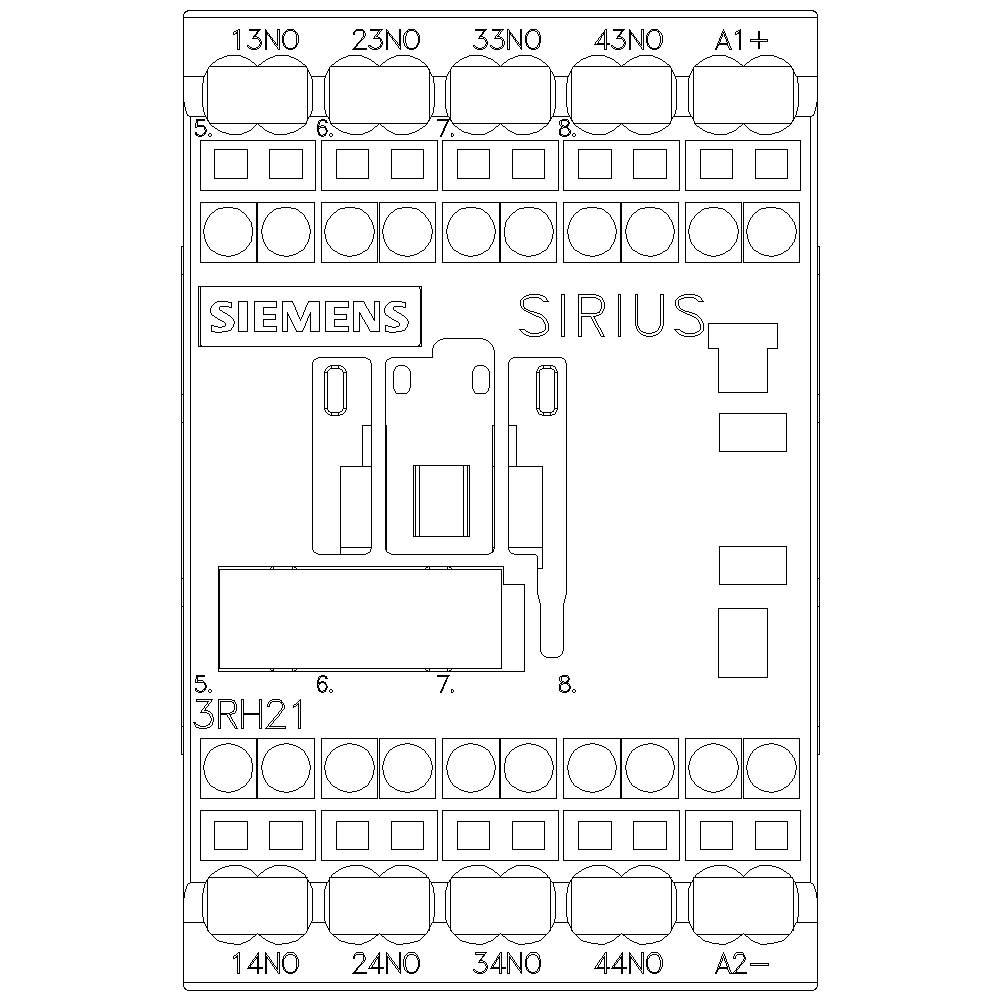

'Siemens Sirius 3RH21', kapcsolási rajz csatlakozó kapocs kiosztással. Felül jelölt kapcsok 13NO-tól A1+-ig, alul 14NO-tól A2--ig.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2140-2BW40

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-2BW40

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 48 V/DC

Vezérlő feszültség (max.): 48 V/DC

Vezérlő feszültség tartomány: 48 - 48 V/DC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1742390 Siemens 3RH2140-2BW40 Segédvédelem 4 záró darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742390 Siemens 3RH2140-2BW40 Segédvédelem 4 záró darab 1 db

Leírás

Segédérintkező, 4 S, 48 V DC, S00 méretű, rugós csatlakozó SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
