Siemens 3RH2140-2LB40 Csatoló védőrelé 4 záró Varisztorral 1 db vásárlása

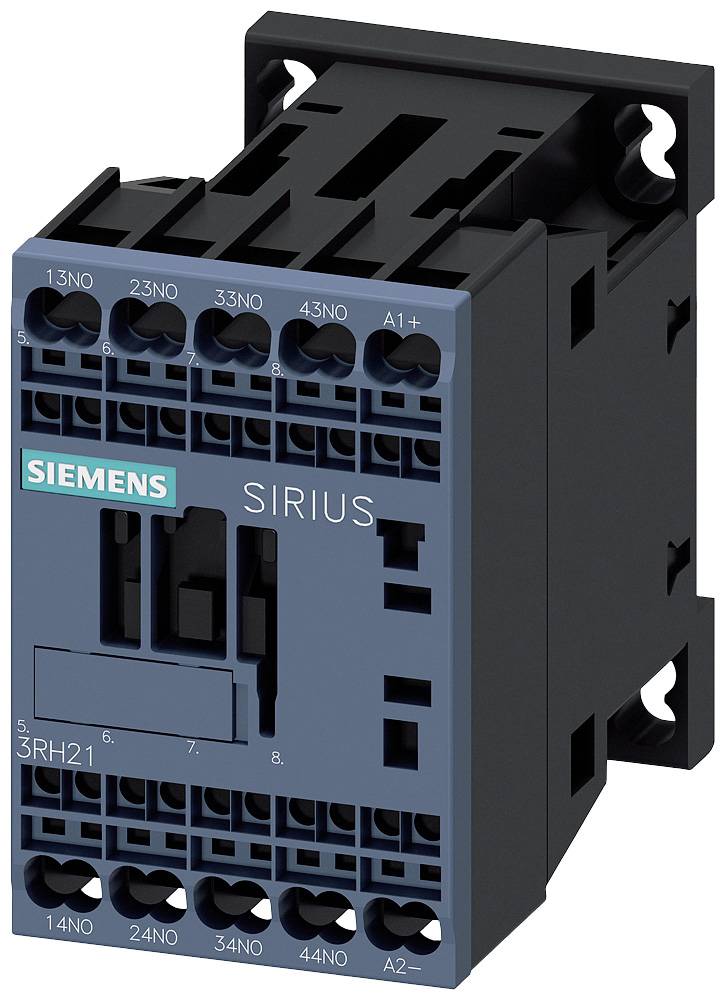

Siemens ipari védőrelé, Sirius modell kék előlappal, több csatlakozókapoccsal és a vállalati logóval a bal oldalon.

Hasonló kivitel

Egy nyitott szerverszekrény több felszerelt hálózati eszközzel és kábellel. Az eszközök rendezett sorrendben vannak egymásra helyezve.

A 'Schütz' diagram bemutatja a különböző kapcsolókészülék-komponenseket magyarázattal: segédkapcsoló, csatoló segédkapcsoló, funkciós modulok, forrasztócsap adapter.

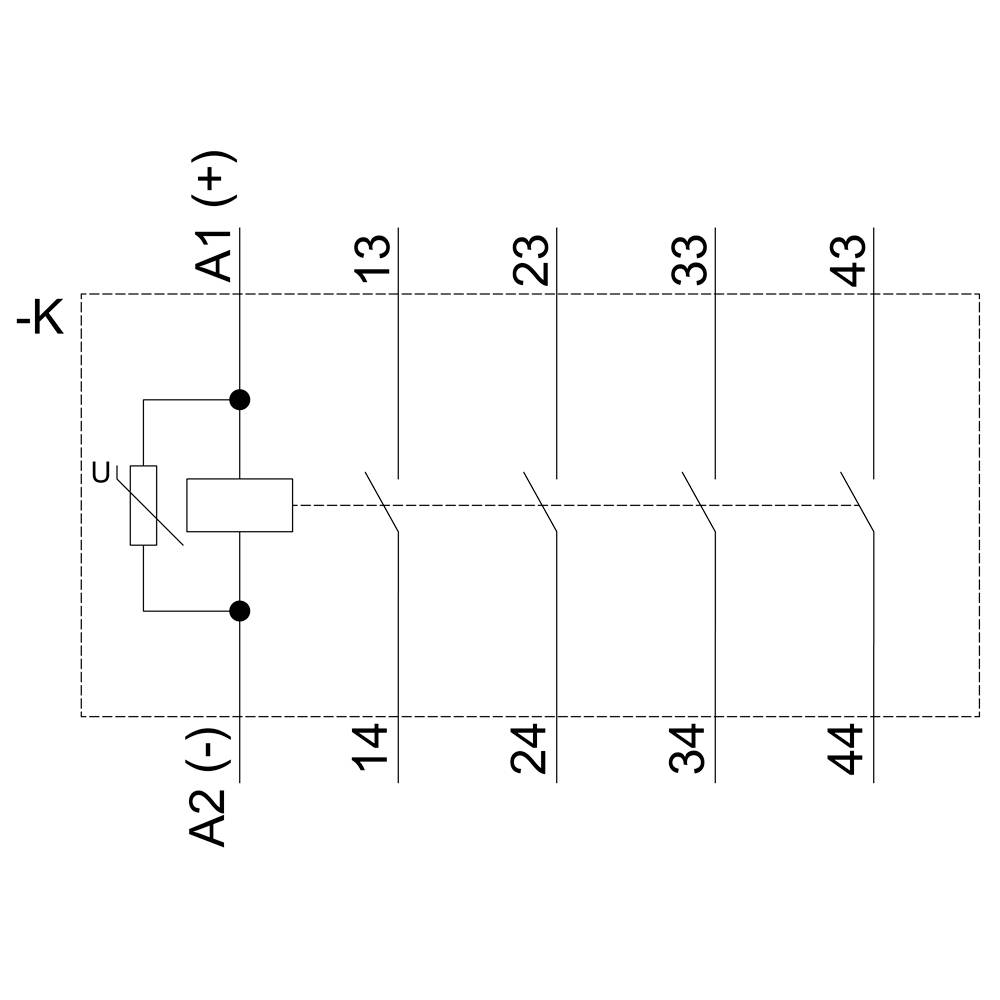

Egy relé kapcsolási rajza, amelyen láthatók a tekercs csatlakozási pontjai A1 (+), A2 (-) és az érintkezők 13, 23, 33, 43.

Elektromos kapcsoló műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással, méretezve milliméterben.

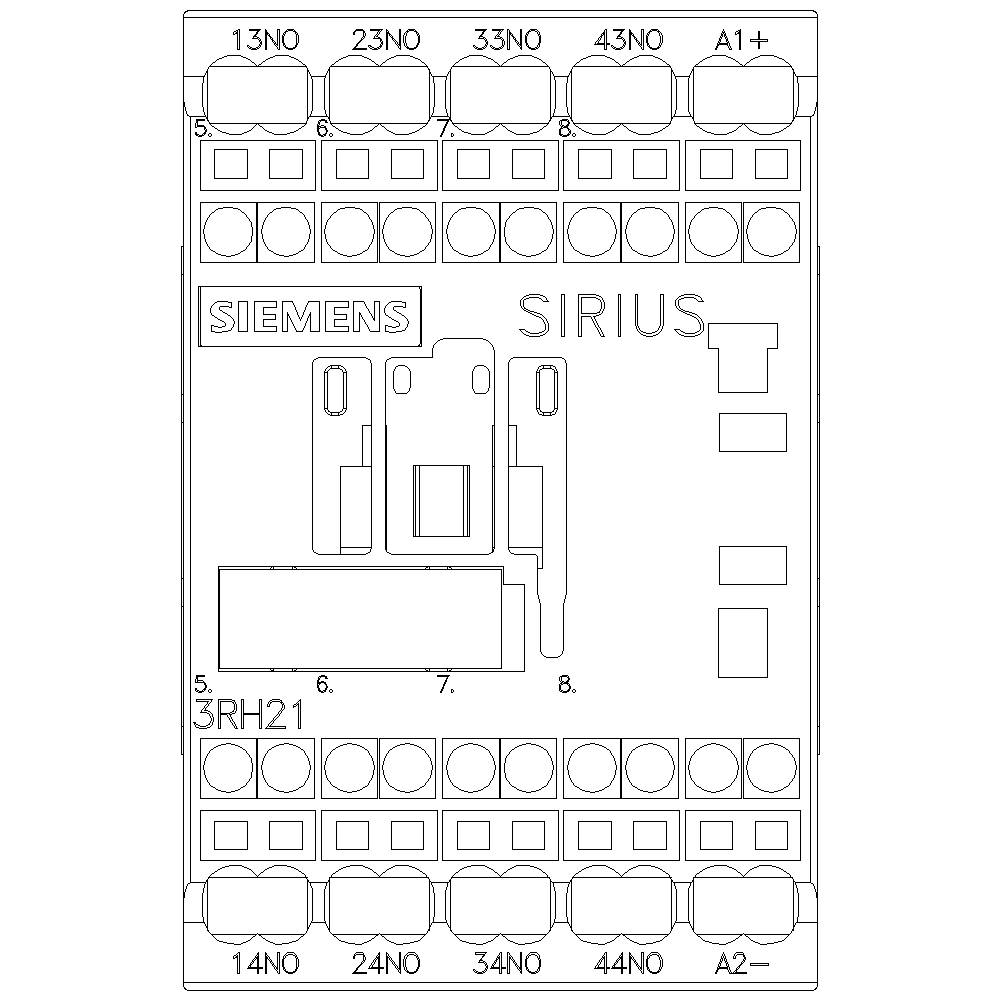

Egy Siemens SIRIUS vezérlőegység sémája csatlakozókapcsokkal és feliratokkal: 13NO, 23NO, 33NO, 43NO, A1+, 14NO, 24NO, 34NO, 44NO, A2−.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2140-2LB40

Beépítési méret

S00

Érintkező típus

4 záró

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

16 527,56 Ft

-5 %

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2140-2LB40

Beépítési méret: S00

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1704468 Siemens 3RH2140-2LB40 Csatoló védőrelé 4 záró Varisztorral 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704468 Siemens 3RH2140-2LB40 Csatoló védőrelé 4 záró Varisztorral 1 db

Leírás

Csatlakozó segédérintkezős sín, 4 S, 24 V DC, 0,7 ... 1,25 * USA beépített varisztorral, S00 méretű, rugós terhelésű kapcsoló SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
