Siemens 3RH2244-2AK60 Segédvédelem darab 1 db vásárlása

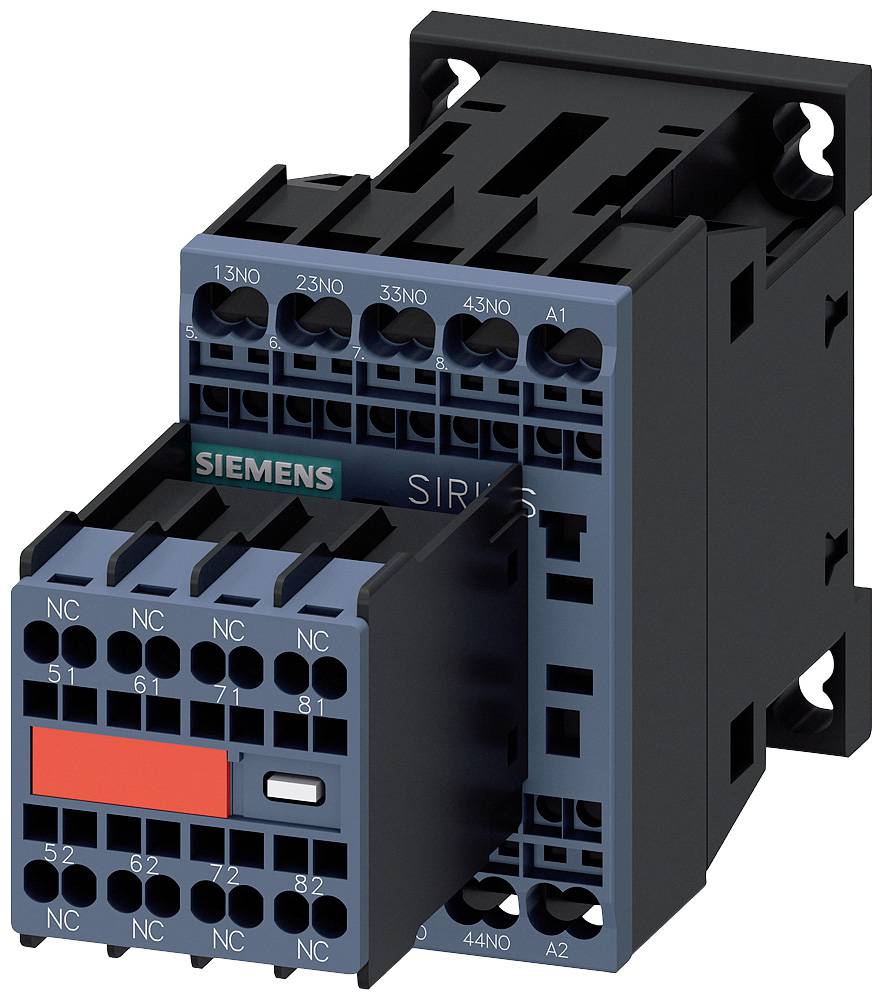

Egy fekete és kék elektromos mágneskapcsoló Siemens gyártmányból, Sirius modell, több csatlakozóval és egy piros kapcsolóval elöl.

Hasonló kivitel

Egy nyitott kapcsolószekrény több kábellel, kapcsolóval és elektronikai alkatrésszel, amelyek különböző polcokon rendezetten helyezkednek el.

A diagram bemutatja a segédlövő különböző funkcionális egységeit, beleértve a terhelésleválasztó adaptert és a túlfeszültségvédelmi modulokat szimbolikus részletekkel.

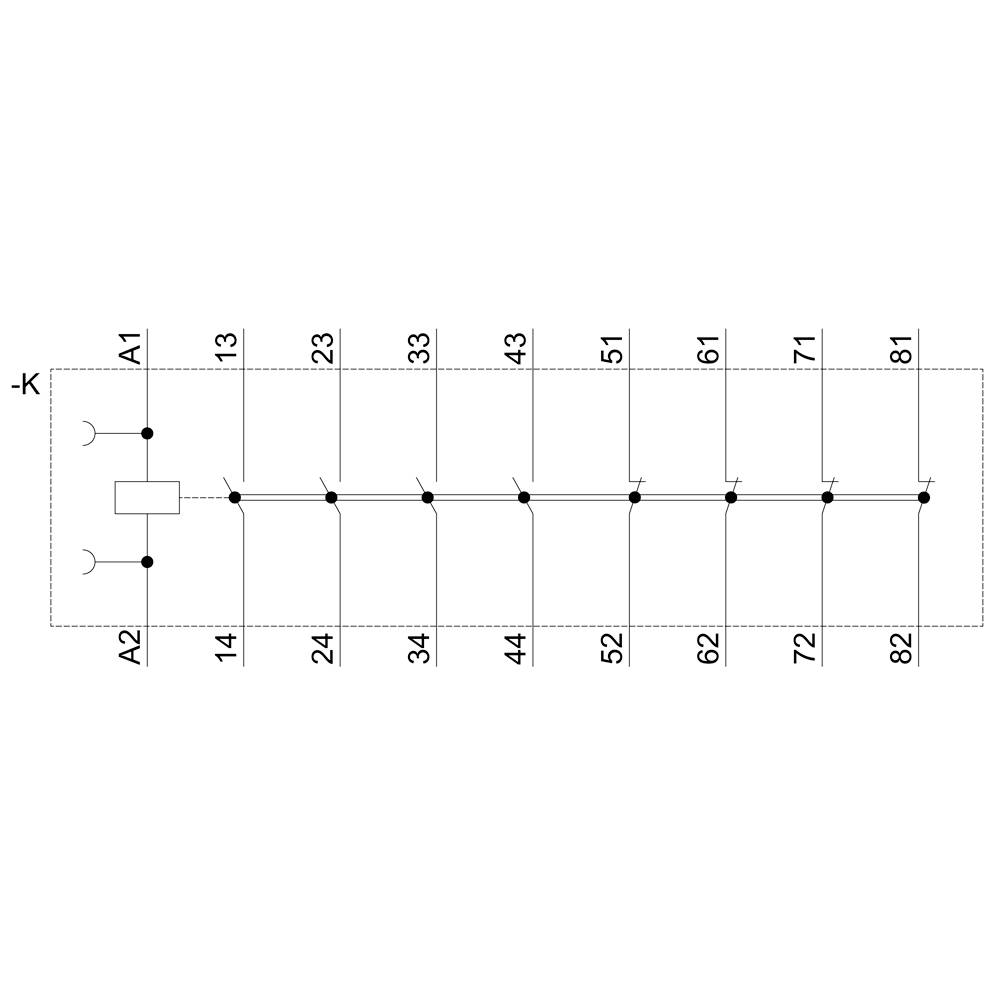

'Kapcsolási rajz: Nyolc számozott kapcsolóérintkező sora, amelyek balra fent az A1-gyel kezdődnek és jobbra lent a 82-vel végződnek.'

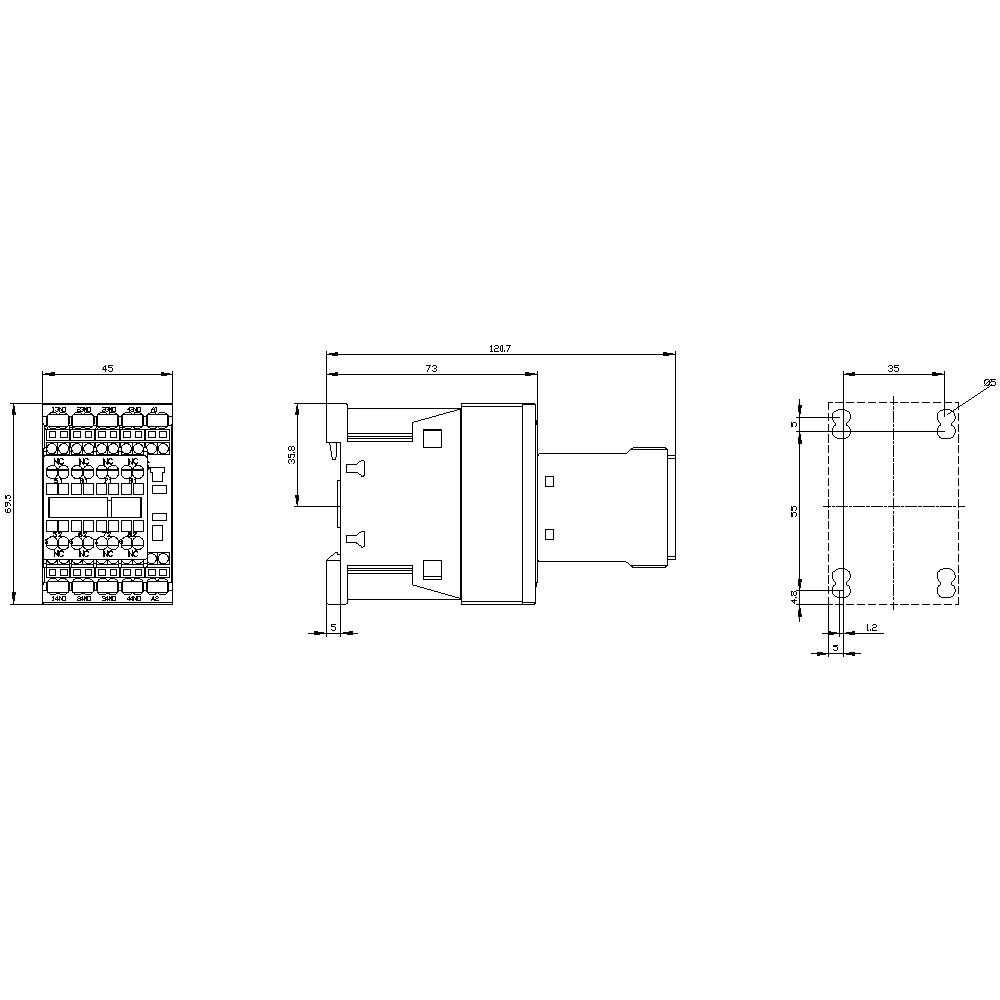

Egy elektronikai alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. Méretek milliméterben megadva.

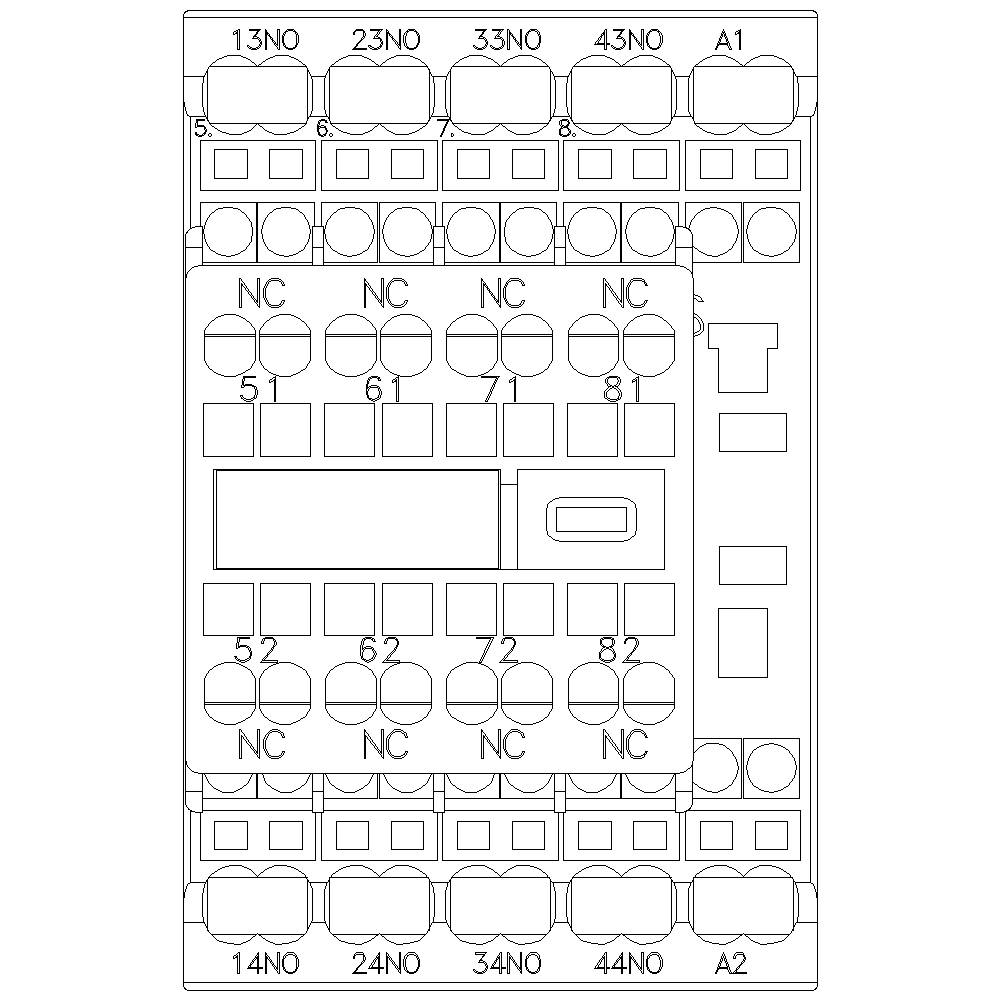

Egy elektromos kapcsolókészülék műszaki diagramja több csatlakozóval, számozott kapcsokkal és elektromos csatlakozásokhoz szükséges nyílásokkal.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2244-2AK60

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2244-2AK60

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 4 nyitó
4 záró

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 120 V/AC

Vezérlő feszültség tartomány: 110 - 120 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 4

: 3 A

: Spring clamp connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1700267 Siemens 3RH2244-2AK60 Segédvédelem darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1700267 Siemens 3RH2244-2AK60 Segédvédelem darab 1 db

Leírás

Segédérintkező, 4 S + 4 O, AC 110 V, 50 Hz / 120 V, 60 Hz, S00 méretű, rugós csatlakozás, segédérintkező megszakító, SUVA alkalmazásokhoz SIRIUS 3RH2 mágneskapcsoló a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
