Siemens 3RH2244-2AP00 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

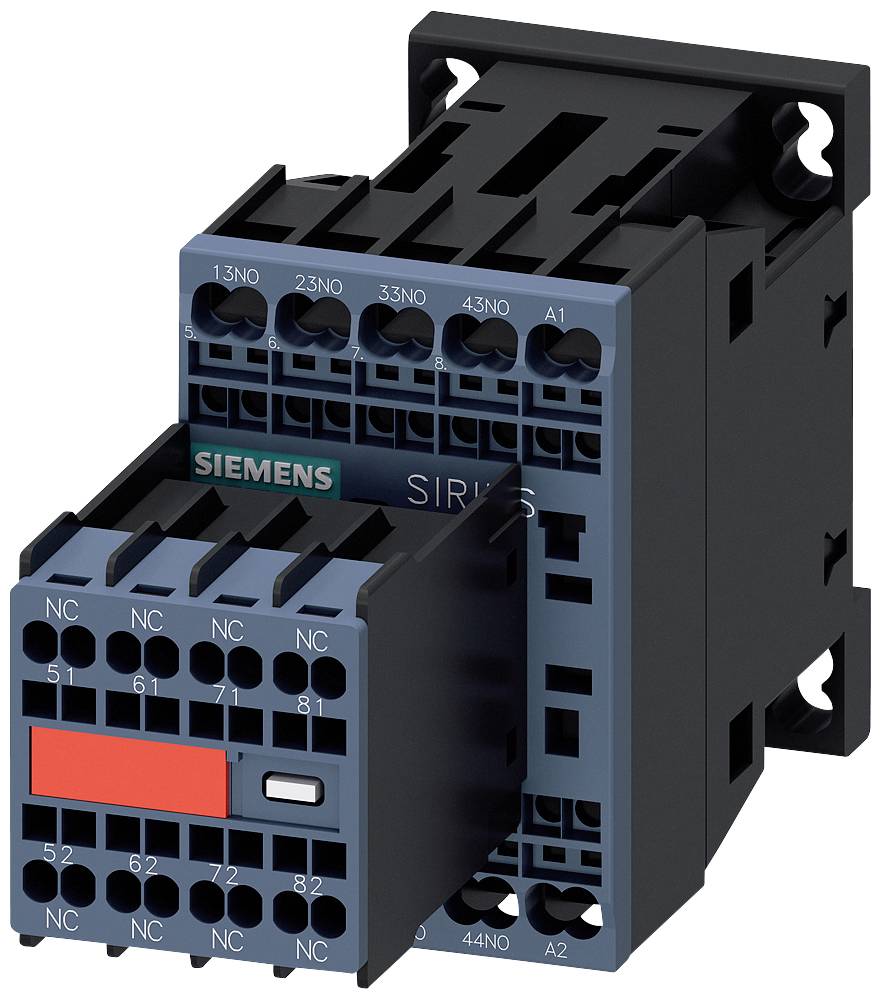

Egy fekete és szürke Siemens kontaktor több csatlakozóhellyel és egy piros elemmel a közepén.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben különböző elektromos komponensek és vezetékek találhatók több szinten.

Segédlövész és segédlövész-társ segédáramkörökhöz, funkció, adapter és alkatrészek a megengedett maradékáram növelésére bemutatva.

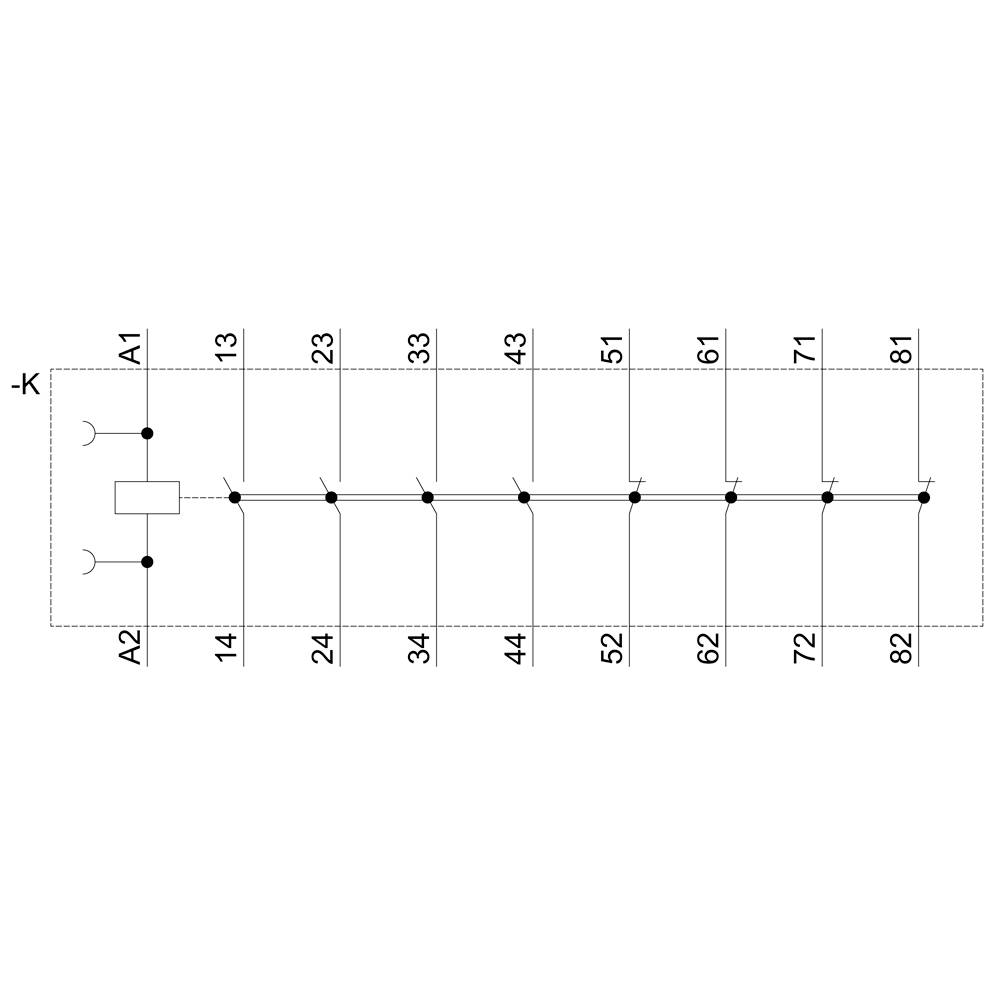

Elektromos kapcsolási rajz A1-től A2-ig és 14-től 82-ig terjedő kapcsokkal. A kapcsok közötti kapcsolat egy vonal által ábrázolva.

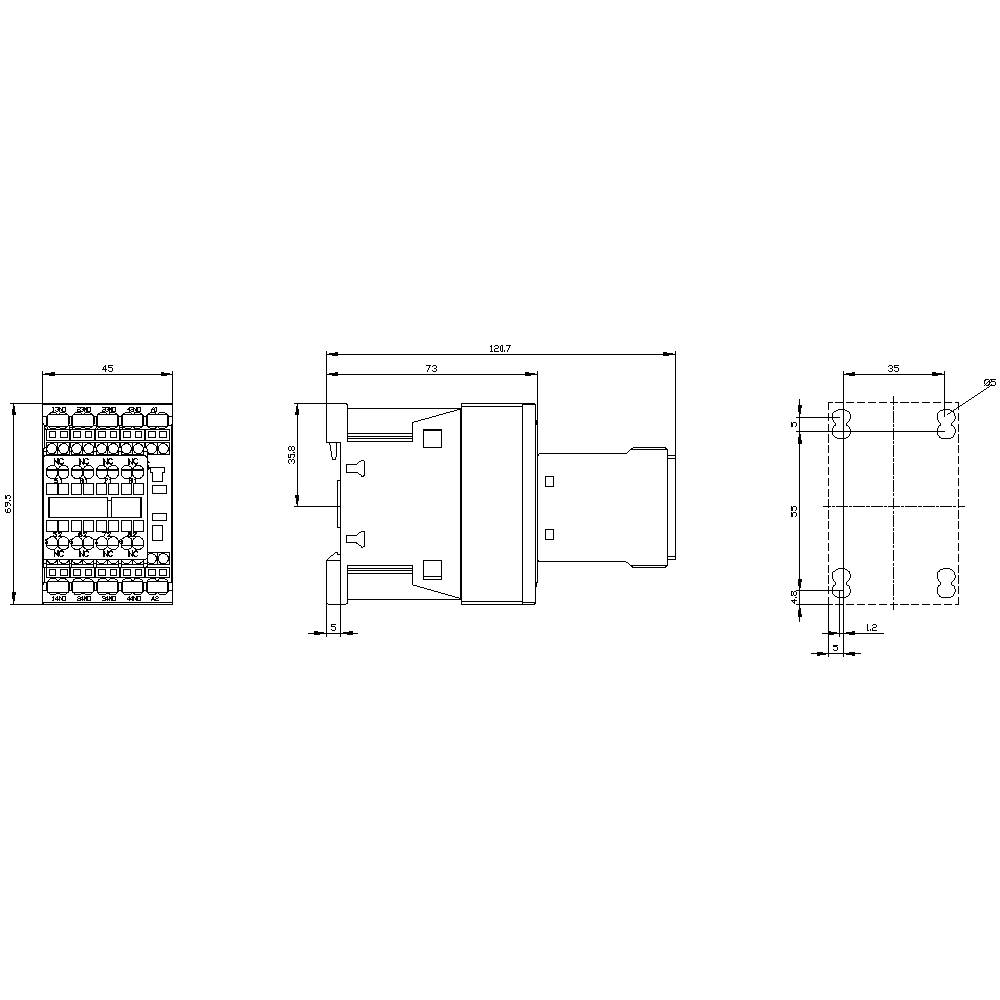

Műszaki rajz egy téglalap alakú elektromos csatlakozóról méretekkel és három nézettel: elölnézet, oldalnézet és felülnézet.

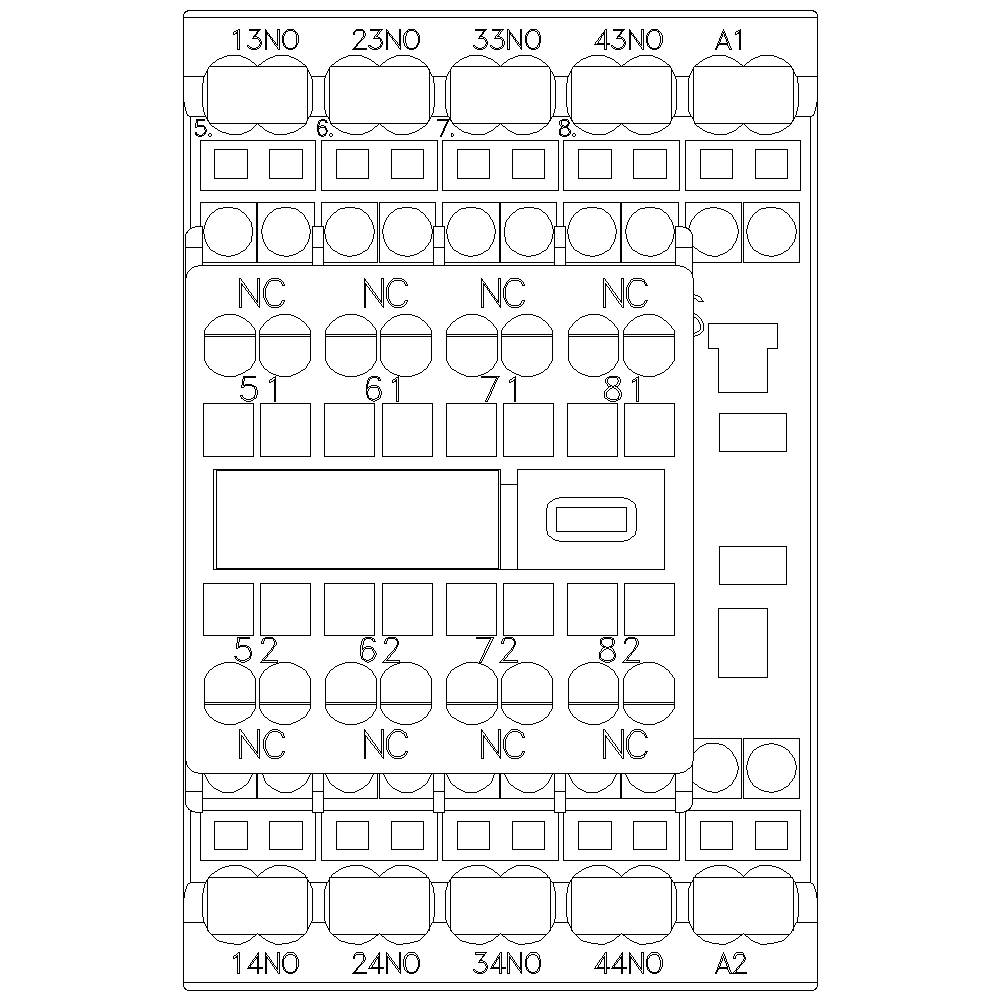

Egy elektromos relé műszaki rajza több csatlakozóval, amelyek 13NO-tól 43NO-ig és 14NO-tól 44NO-ig vannak számozva. A kapcsolási rajz szemlélteti a kontaktpontok elrendezését.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2244-2AP00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2244-2AP00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 4 nyitó
4 záró

Vezérlő feszültség (min.): 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 - 230 V/AC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 4

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704469 Siemens 3RH2244-2AP00 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704469 Siemens 3RH2244-2AP00 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 4 S + 4 O, AC 230 V, 50/60 Hz, S00 méret, rugós csatlakozás, segédérintkező megszakító, SUVA alkalmazásokhoz SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
