Siemens 3RH2344-1AF00 Segédvédelem Segédérintkezővel 1 db vásárlása

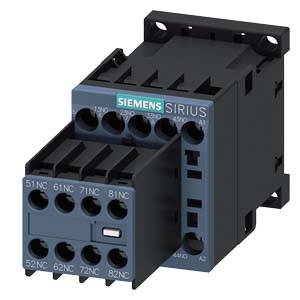

Egy SIRIUS-sorozatú fekete Siemens kontaktor több csatlakozókapoccsal.

Hasonló kivitel

Nyitott kapcsolószekrény különböző elektromos komponensekkel és kábelekkel, rendezett sorokban elrendezve. A kábelezés részletei láthatóak.

Segédlövészek és kapcsolódó segédlövészek diagramja. Különböző komponenseket, azok funkcióit és csatlakozási lehetőségeit szimbólumokkal mutatja be.

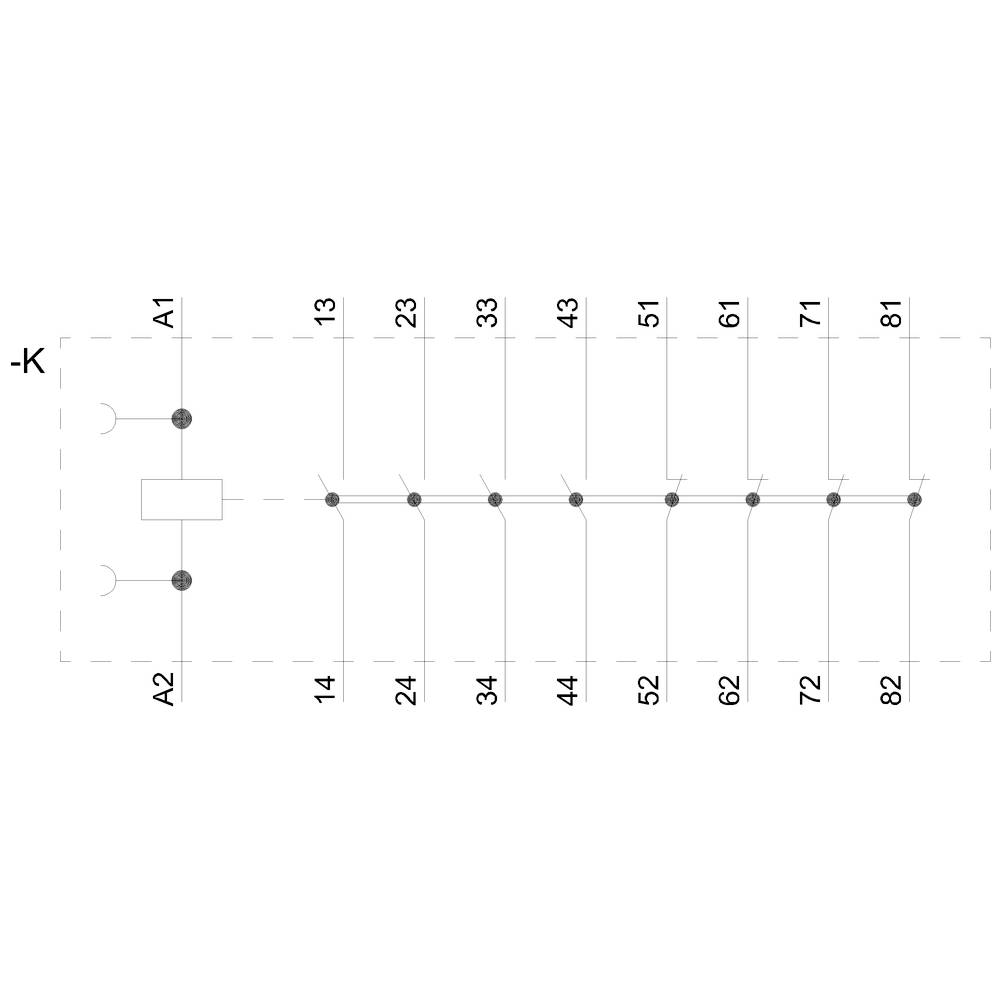

A kapcsolási rajz egy olyan relét mutat, amelynek két tekercskivezetése (A1, A2) és a következő érintkezői vannak: 13-14, 23-24, 33-34, 43-44, 51-52, 61-62, 71-72, 81-82.

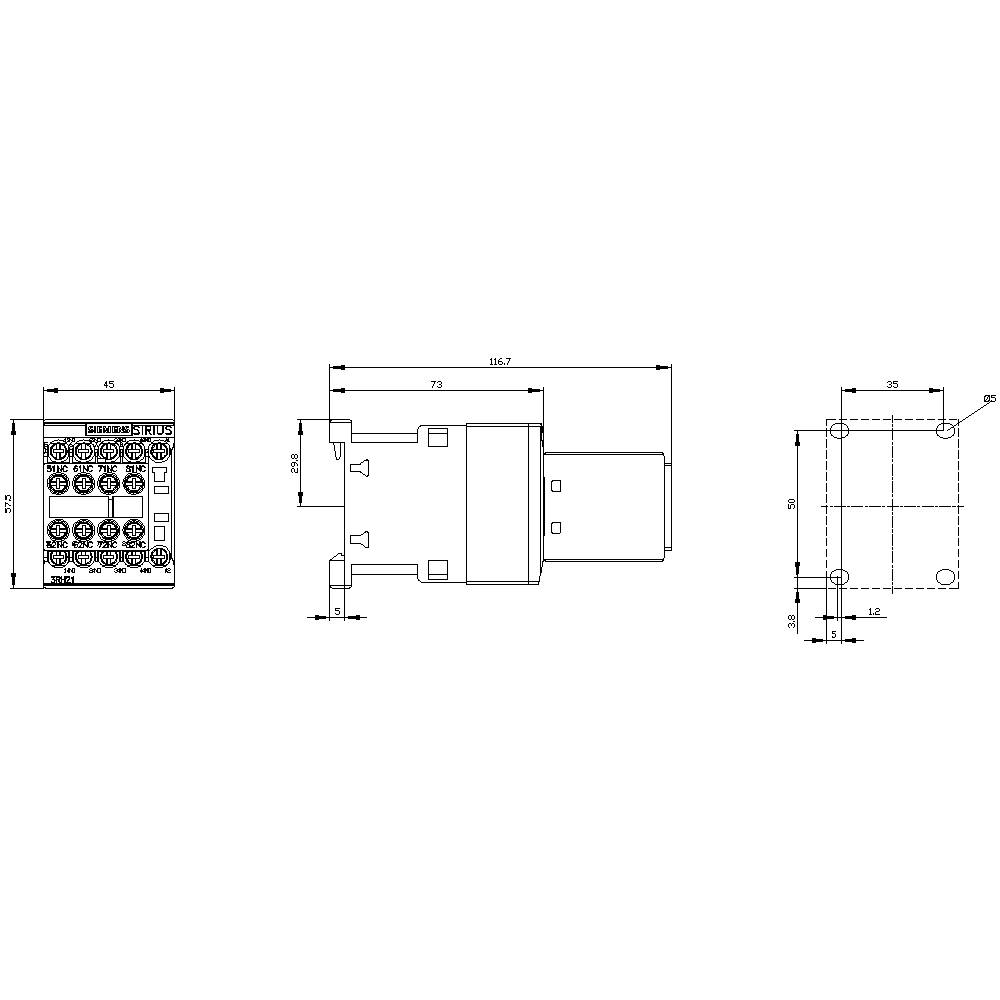

Egy elektromos alkatrész műszaki rajza részletes méretekkel és csatlakozásokkal. Elölnézet, oldalnézet és felülnézet ábrázolva.

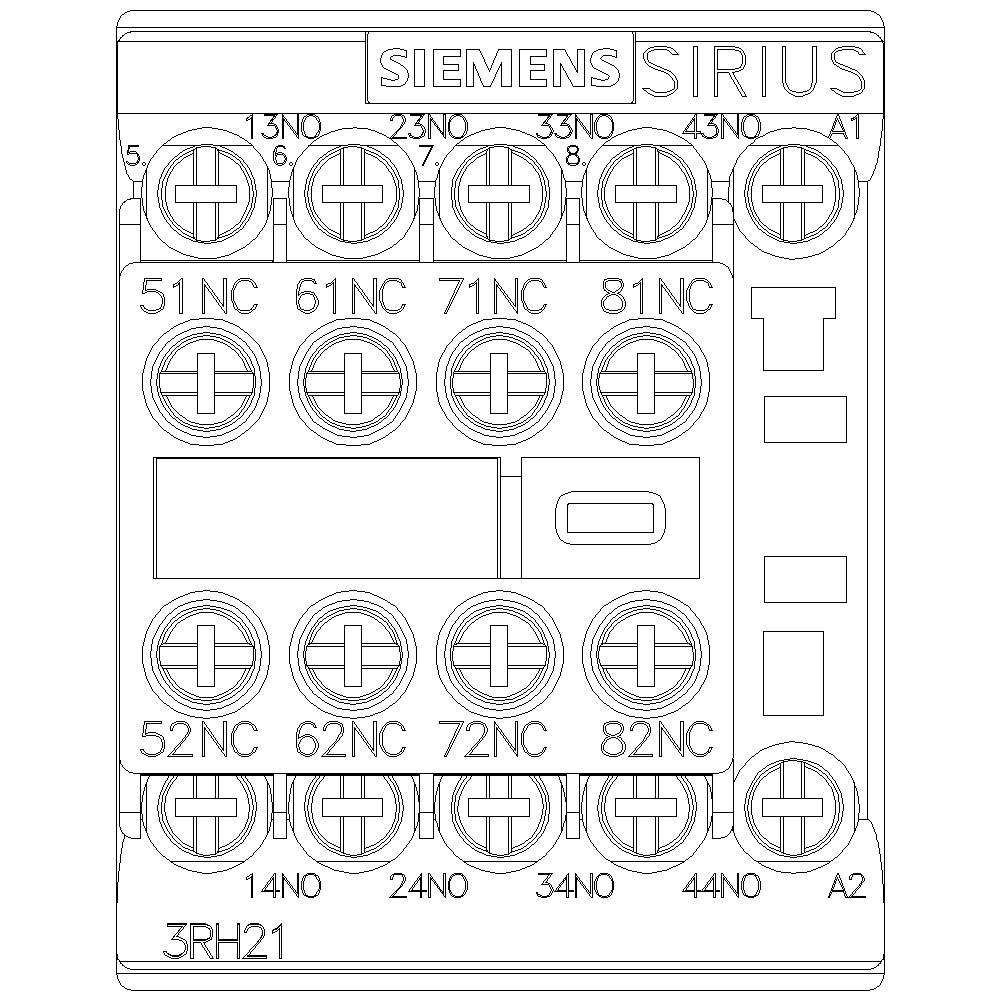

Siemens SIRIUS 3RH21 kapcsolórelé műszaki rajza. Csatlakozó kapcsok és érintkező jelölések, mint a 'NO' és 'NC' láthatók.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Gyártói szám

3RH2344-1AF00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2344-1AF00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 4 nyitó
4 záró

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 117 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 117 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 4

: 3 A

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742403 Siemens 3RH2344-1AF00 Segédvédelem Segédérintkezővel 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742403 Siemens 3RH2344-1AF00 Segédvédelem Segédérintkezővel 1 db

Leírás

Segédérintkező, 4 S + 4 O, AC 110 V, 50/60 Hz, S00 méret, csavaros csatlakozás, segédérintkező Levehető SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
