Siemens 3RH2344-2AF00 Segédvédelem 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

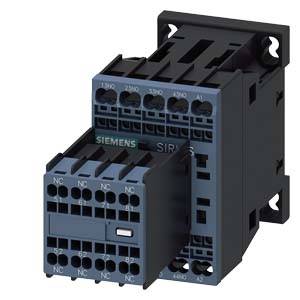

Egy fekete, ipari alkalmazásokhoz több csatlakozási ponttal rendelkező Siemens elektromos kontaktor.

Hasonló kivitel

Egy nyitott kapcsolószekrény több sorban elhelyezett elektronikai alkatrészekkel és kábelekkel, amelyek berendezések vezérlésére szolgálnak.

A diagram bemutatja a különböző segédkapcsoló eszközöket, huzalozási terveket és adaptereket az áramkörökben, megnevezésekkel és funkciókkal.

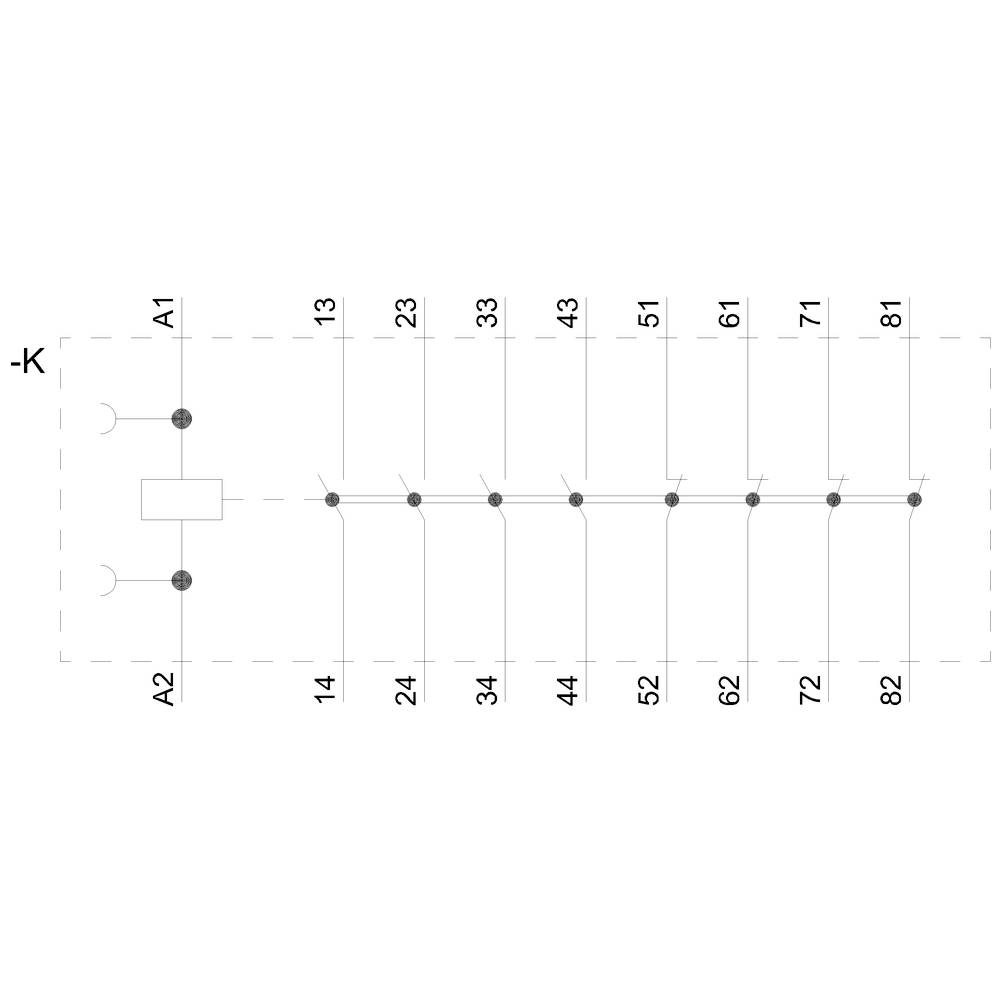

Elektromos kapcsolási rajz mutatja az alkatrészt A1, A2 csatlakozókkal baloldalt és 13-tól 82-ig terjedő számokkal jobboldalt, amelyeket vonalvastagságok és pontok kötnek össze.

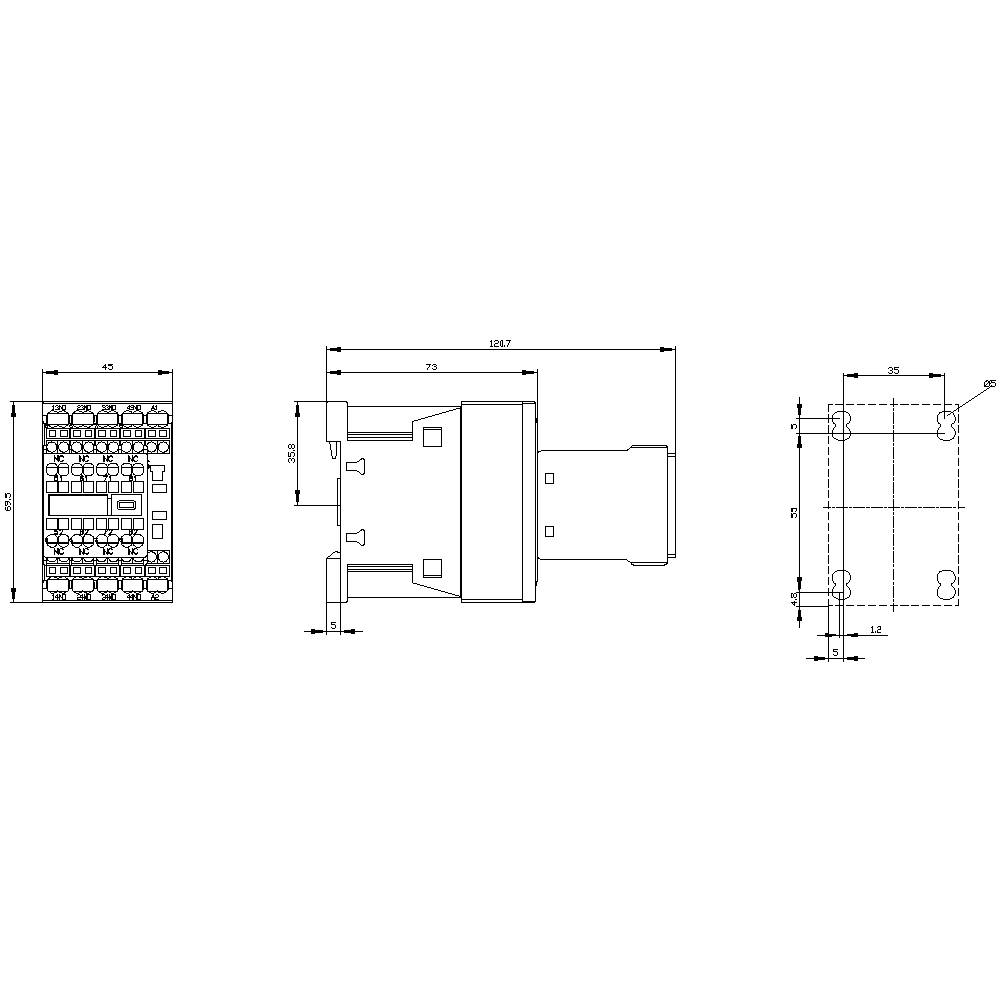

Egy csatlakozó műszaki rajza, amely elölnézetet, oldalnézetet és felülnézetet mutat pontos méretekkel milliméterben.

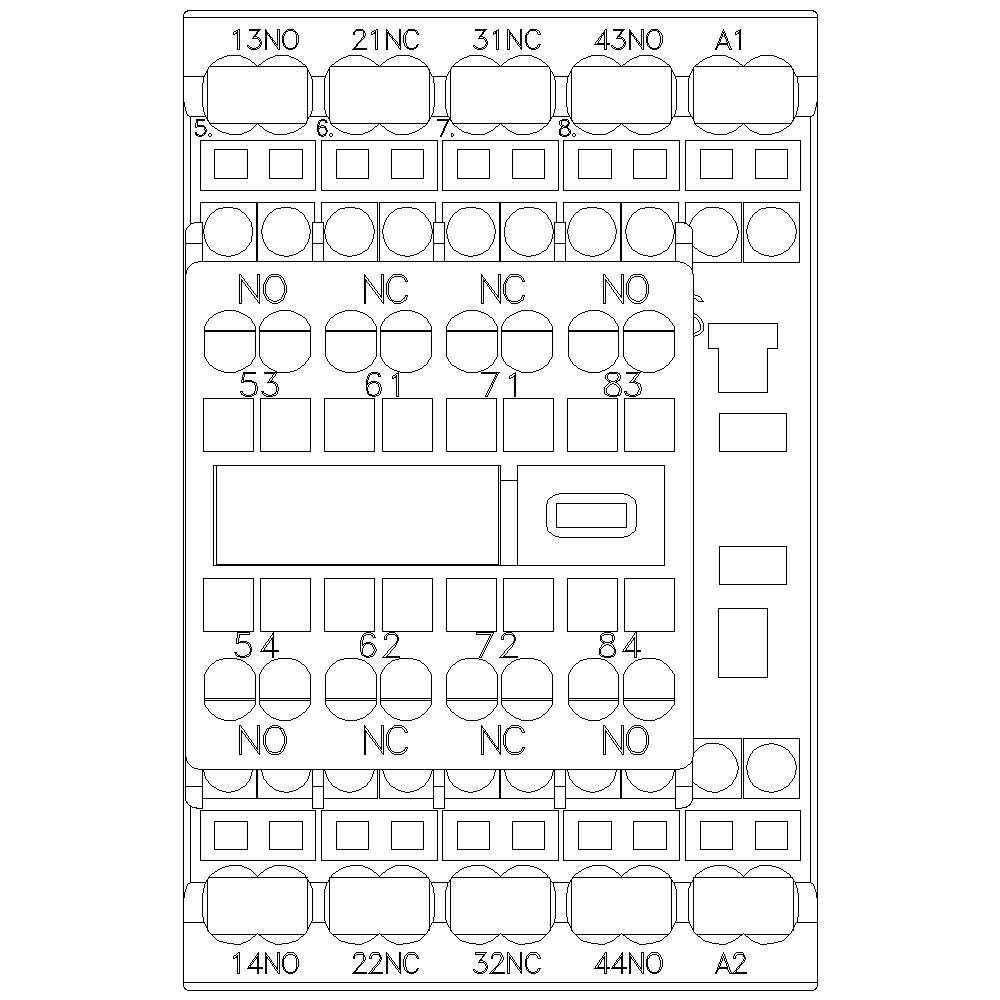

'Több érintkezős relé kapcsolási rajza, jellemzően NO (normál nyitott) és NC (normál zárt) érintkezőkkel.'

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2344-2AF00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2344-2AF00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 nyitó
4 záró

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Dugaszolható

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 4

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Spring clamp connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1745087 Siemens 3RH2344-2AF00 Segédvédelem 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745087 Siemens 3RH2344-2AF00 Segédvédelem 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 4 S + 4 O, AC 110 V, 50/60 Hz, S00 méretű, rugós csatlakozással, segédérintkezővel leválasztható SIRIUS 3RH2 mágneskapcsoló a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
