Siemens 3RH2344-2AP00-0KA0 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

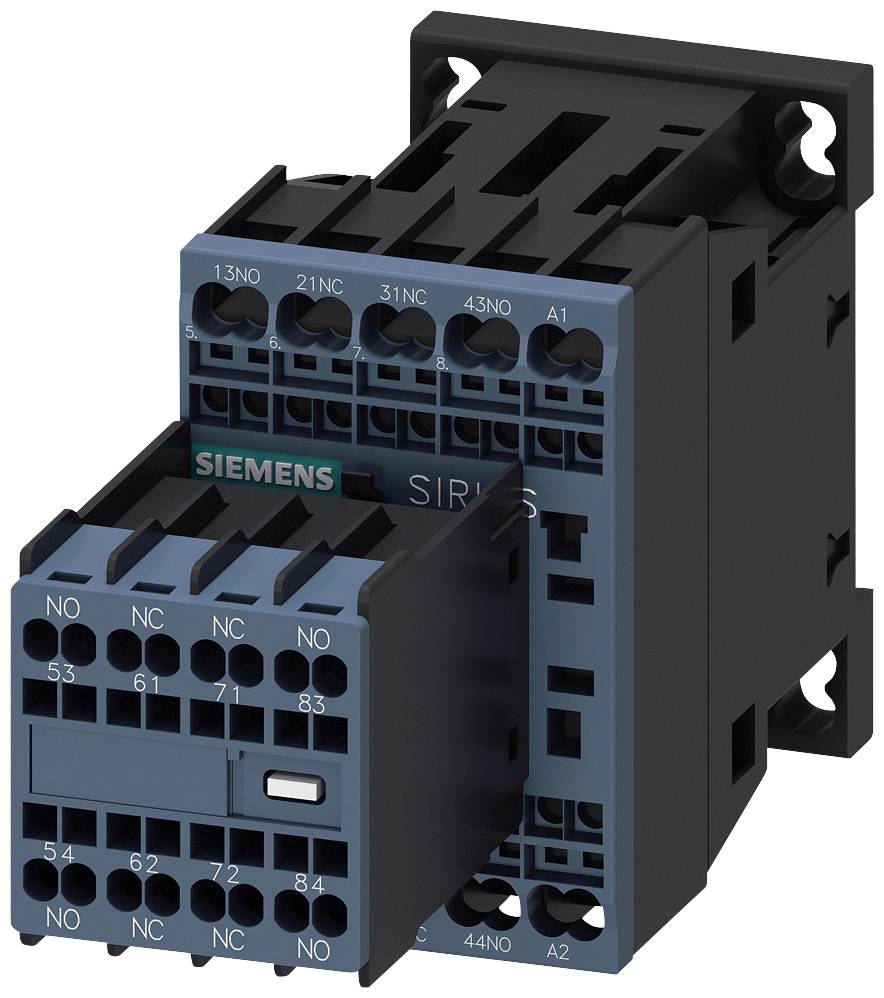

Egy Siemens típusú mágneskapcsoló, SIRIUS modell, több érintkezővel és csatlakozóval. Elektromos áramkörök vezérlésére szolgál.

Hasonló kivitel

Egy nyitott vezérlőszekrény több szintű elektronikai komponenssel és kábelezéssel, amelyek vezérlési és áramellátási feladatokat látnak el.

'Szerelési útmutató segédkapcsolóhoz: Az ábra különböző modulokat és adaptereket mutat a segédáramkörök telepítéséhez. A számozott alkatrészek segédkapcsolót, funkcionális modulokat és csatlakozó adaptereket tartalmaznak.'

Pneumatikus kapcsolási rajz mutatja a szelepet A2 pozícióban és a csatlakozók 13-tól 84-ig terjedő számkódolását. Csatlakozóvezetékek berajzolva.

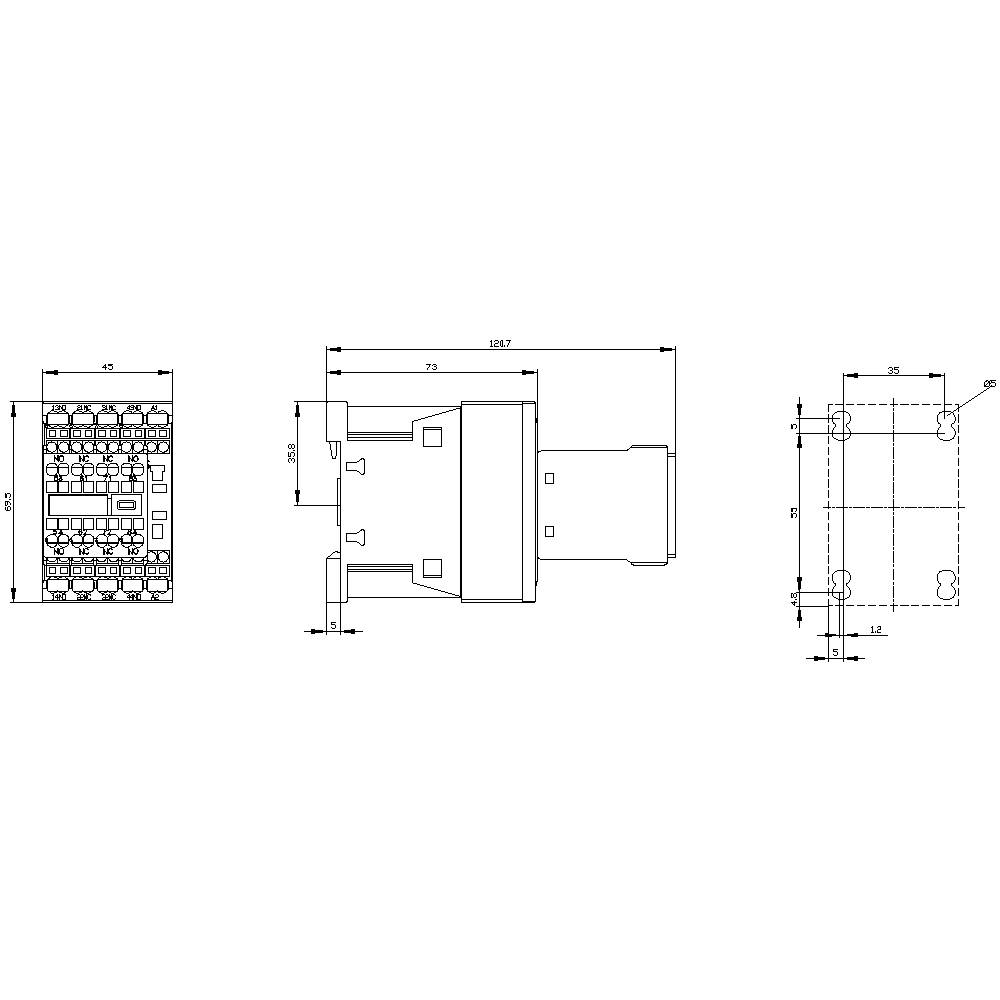

Egy elektromos alkatrész műszaki rajza méretekkel és csatlakozókkal. Felülnézet, oldalnézet és hátulnézet ábrázolva.

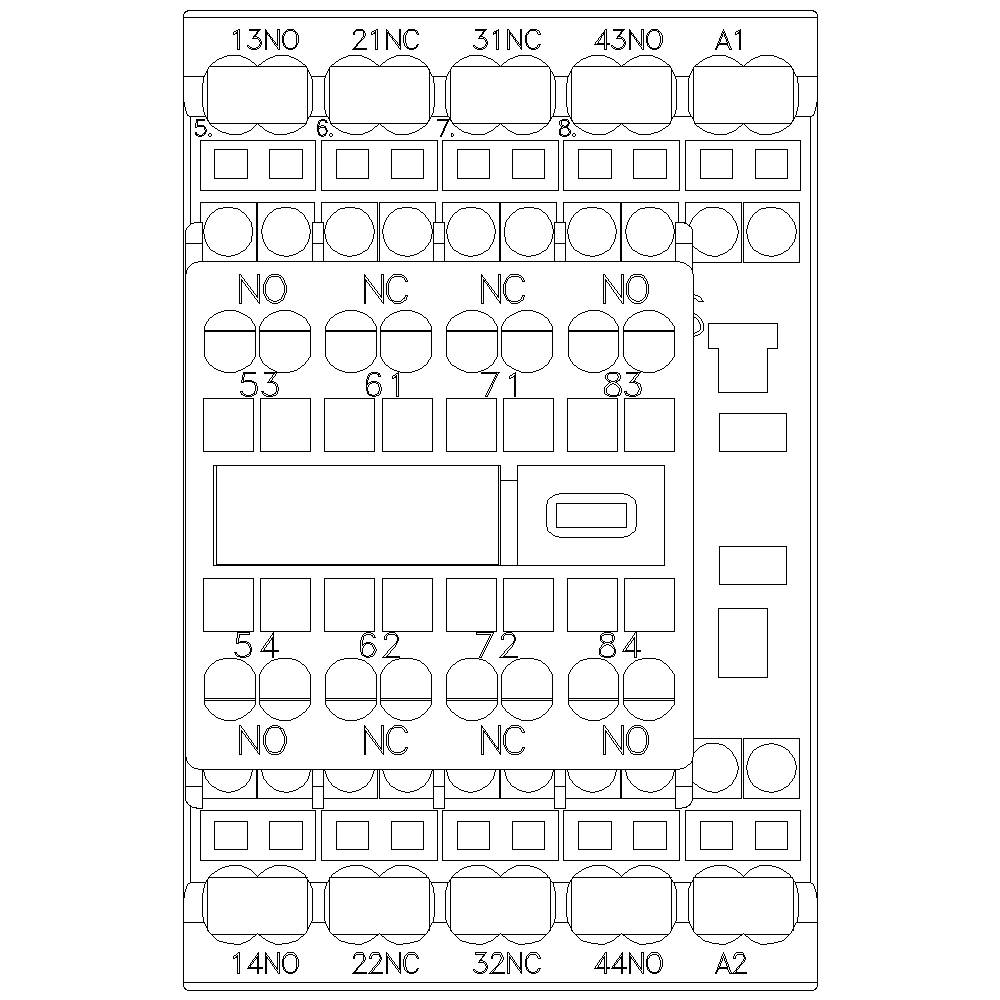

Villamos kapcsolási rajz rajzolata, számozott csatlakozókkal és 'NO' (normally open), illetve 'NC' (normally closed) jelölésekkel relévezérléshez.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2344-2AP00-0KA0

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2344-2AP00-0KA0

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 4 nyitó
4 záró

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 4

: 3 A

: Spring clamp connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1699061 Siemens 3RH2344-2AP00-0KA0 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699061 Siemens 3RH2344-2AP00-0KA0 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 4 S + 4 NC, AC 230 V, 50/60 Hz, S00 méret, rugós csatlakozás, segédkapcsoló leválasztható DIN EN 50005 SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
