Siemens 3RH2362-2AF00 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

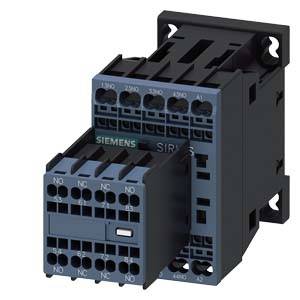

Egy elektromos teljesítménymegszakító áramkörök vezérlésére. Fekete ház több csatlakozóval. A cég logója látható.

Hasonló kivitel

Egy nyitott kapcsolószekrény számos elektromos alkatrészt és kábelezést mutat, több polcon rendezetten elhelyezve.

Kapcsolási egységek kapcsolási rajza különböző segédkontaktorokkal, terheléskapcsolókkal és tartozékokkal. Funkcionális és vezetékrendszer részletei.

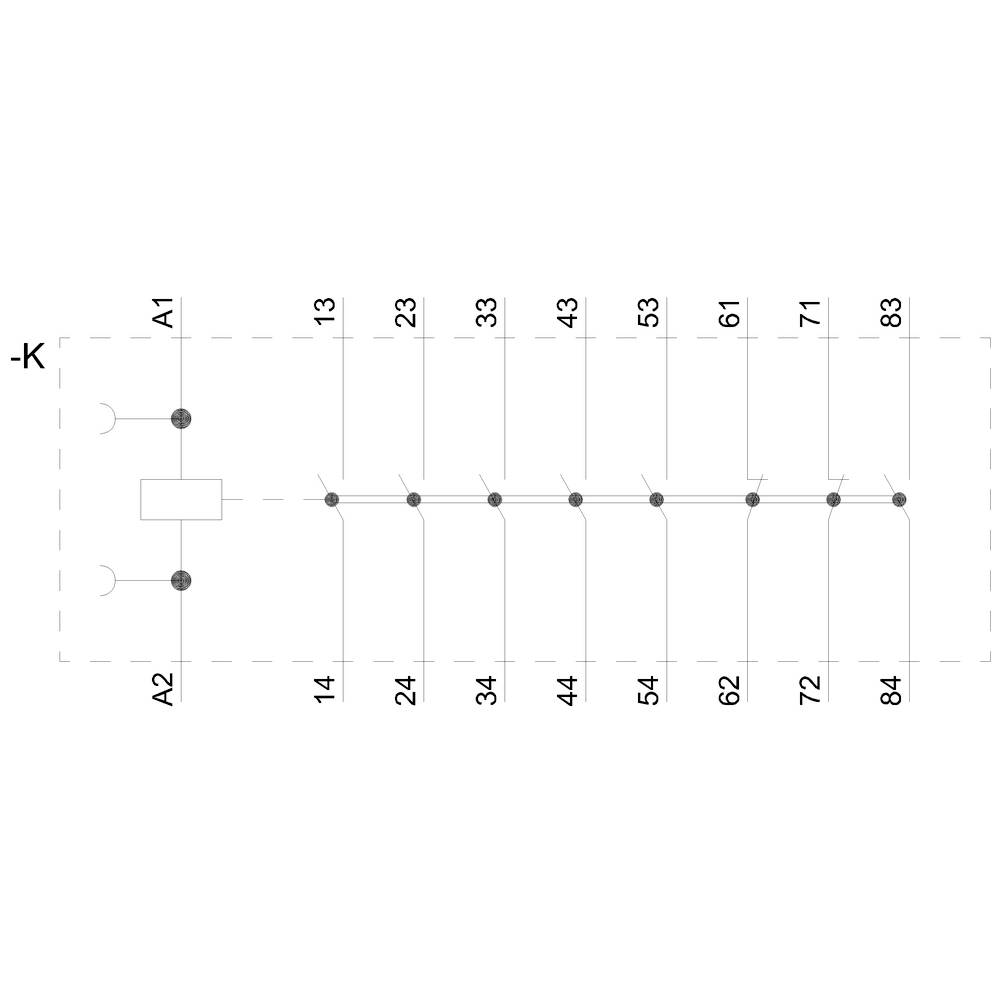

Elektromos kapcsolási rajz: Függőleges vonal köti össze a 13-as és 84-es pontokat. Téglalap alakú egység balra, A1 és A2 között. A -K vonal balra halad.

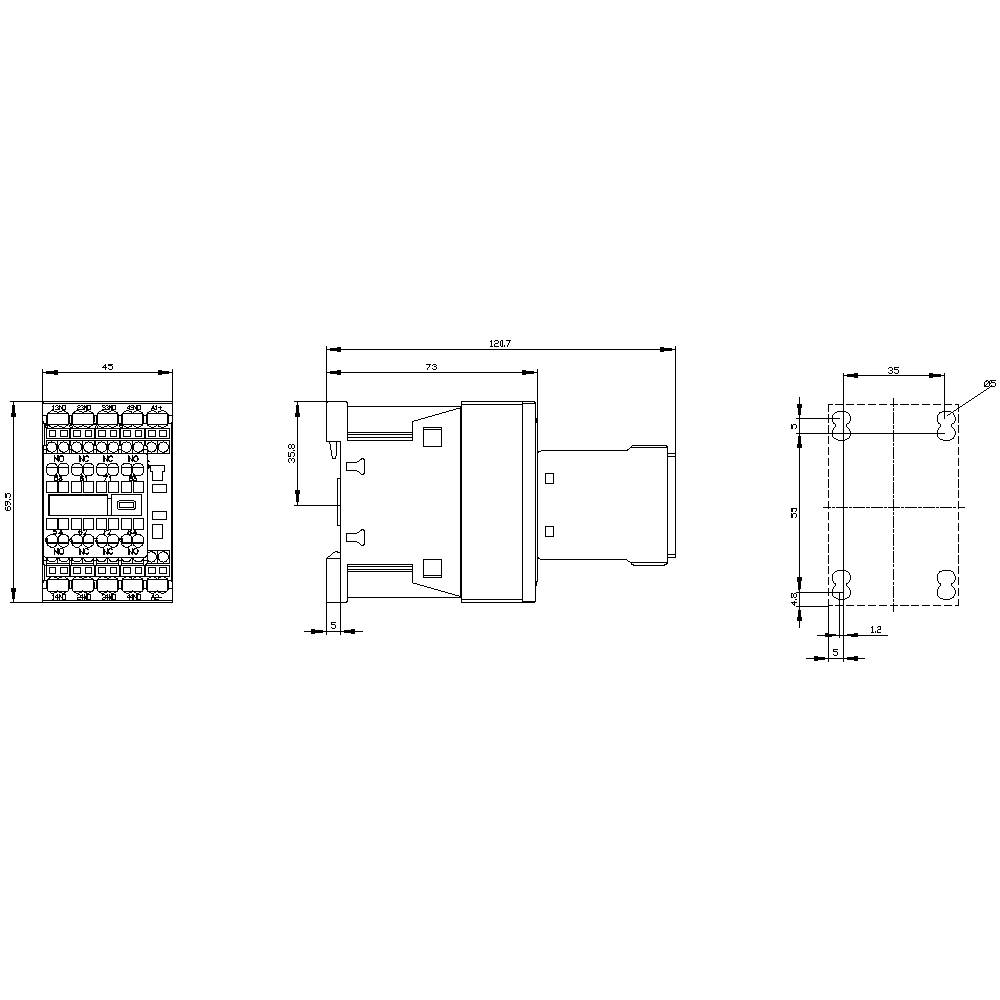

Elektronikai alkatrész műszaki rajza több nézetben, méretezéssel és csatlakozási részletekkel milliméterben.

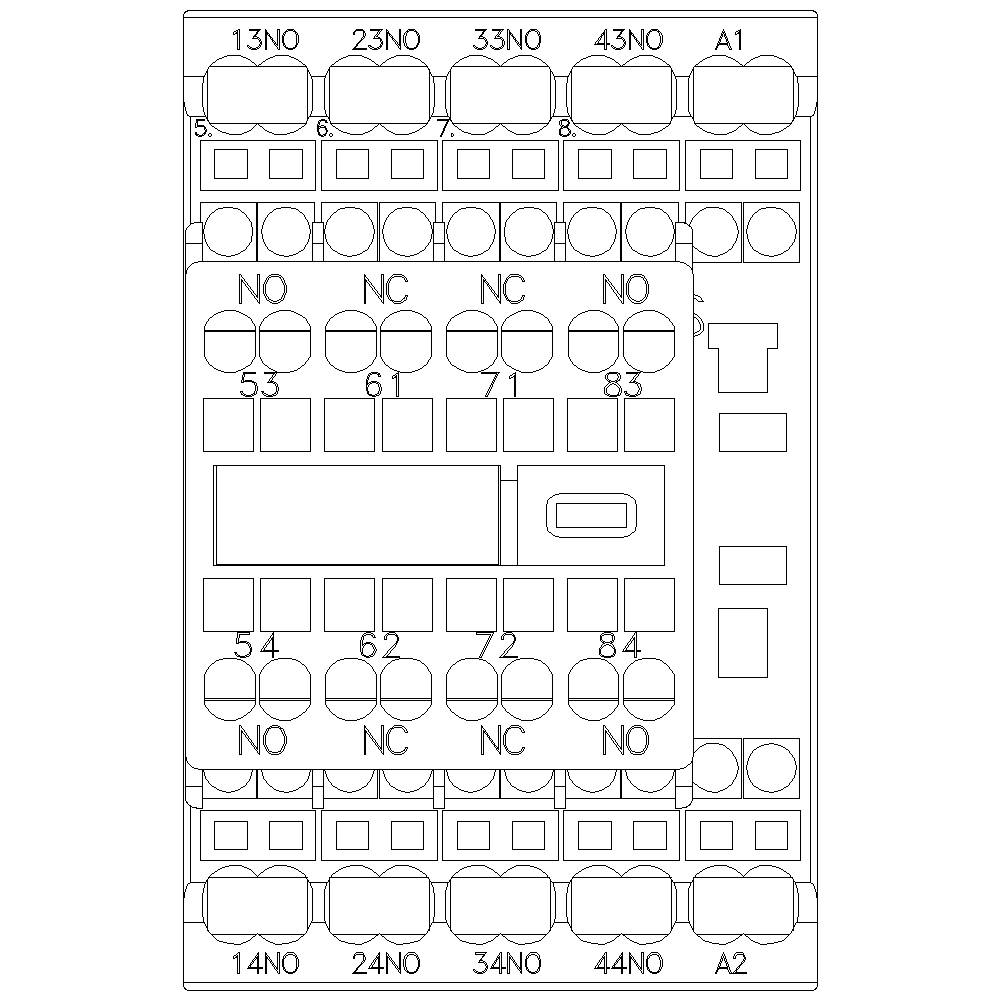

Egy relé kapcsolási rajza: Mutatja a csatlakozókat jelölésekkel, mint NO (alaphelyzetben nyitott) és NC (alaphelyzetben zárt) a vezérlőáramkörök számára.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

8 pólusú

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2362-2AF00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2362-2AF00

Beépítési méret: S00

Pólusszám: 8 pólusú

Segédérintkező típus: 2 nitó
6 záró

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: 6

: 2

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742405 Siemens 3RH2362-2AF00 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742405 Siemens 3RH2362-2AF00 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 6 S + 2 O, AC 110 V, 50/60 Hz, S00 méret, rugós csatlakozás, segédérintkező Levehető SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
