Siemens 3RH2362-2GG20 Segédvédelem Hídegyenirányítóval Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

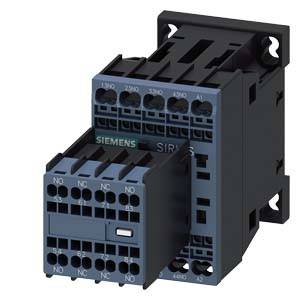

Egy Siemens-mágneskapcsoló, Sirius modell, elektromos áramkörök vezérlésére. Több csatlakozókapocs és egy ház látható.

Hasonló kivitel

Nyitott elosztószekrény különböző elektromos komponensekkel és kábelezéssel, polcokra rendezve felülről lefelé.

A diagram különböző segédeszközöket, csatlakozókat és tartozékokat mutat. A csatlakozási útvonalak és azok felhasználása színesen jelölve van.

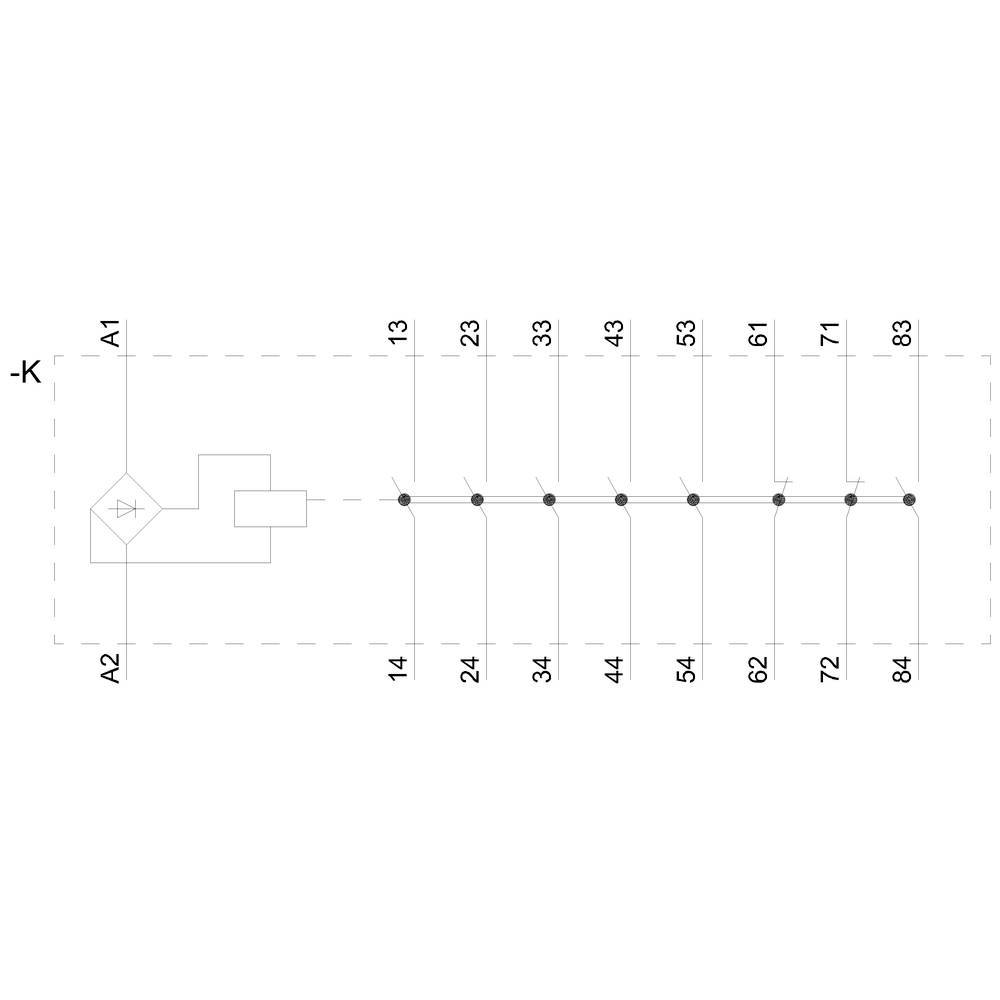

Kapcsolási rajz kilenc sorban elhelyezkedő ponttal, 14-től 84-ig számozva, és két csatlakozóval (A1 és A2) baloldalon, egy szimbólummal összekötve.

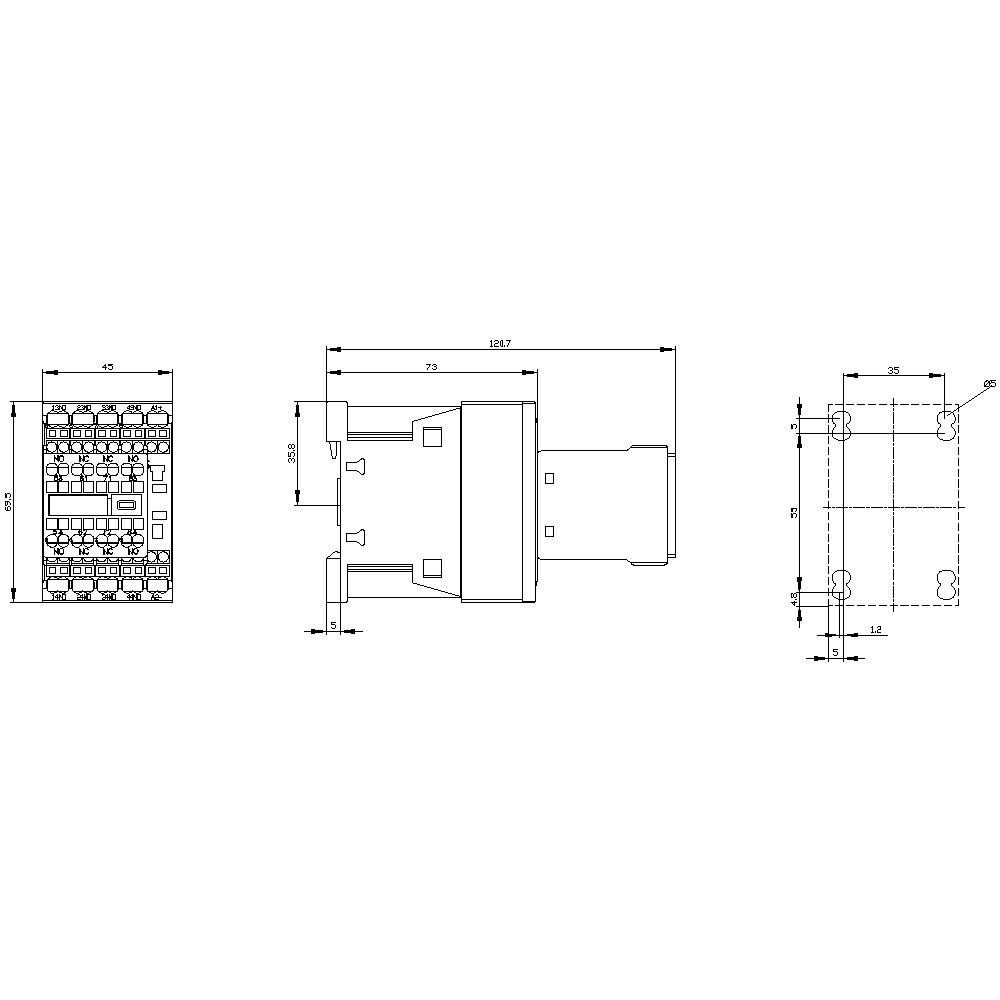

Egy elektromos modul műszaki rajza különböző nézetekkel és méretekkel. Tartalmazza a magassági, szélességi és mélységi méreteket.

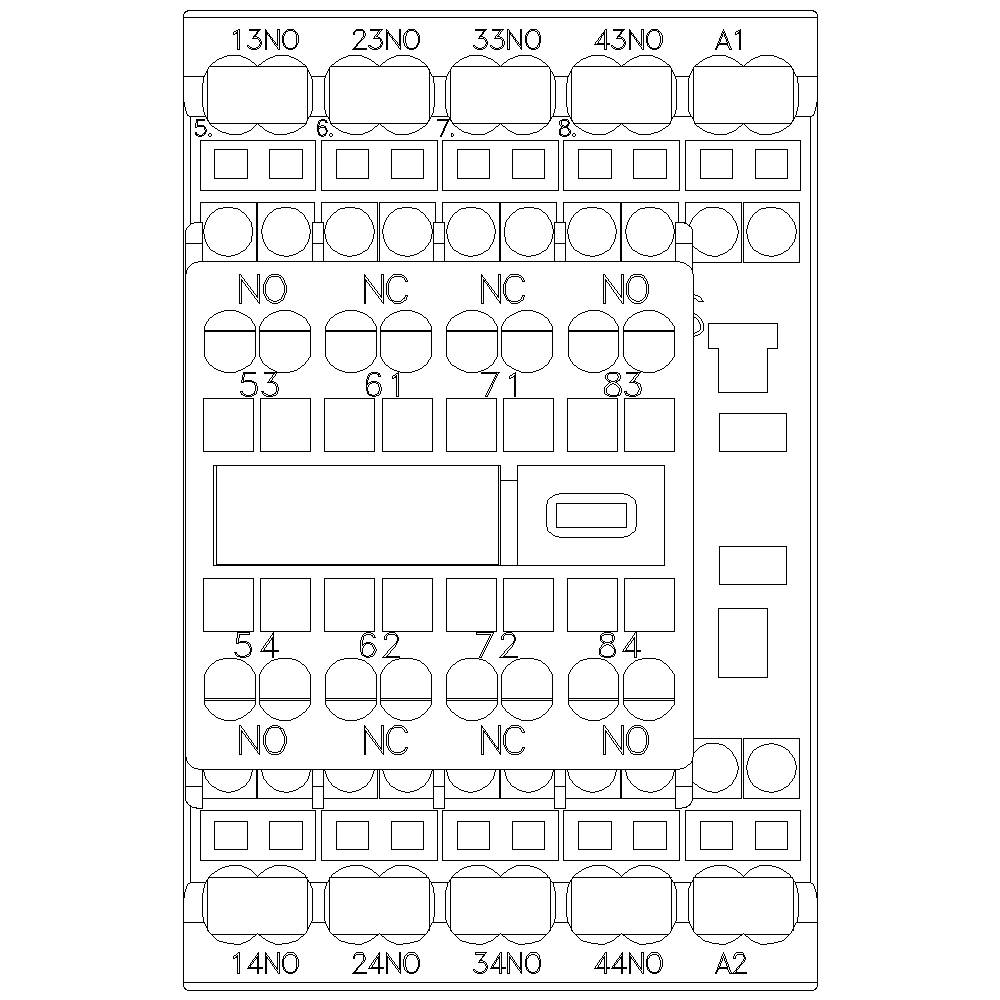

'Védőrelé vezérlési kapcsolási rajz számozott érintkezőkkel és áramkörökkel, beleértve a 13NO-tól 44NO-ig, valamint az A1, A2 és egyéb csatlakozókat.'

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2362-2GG20

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (24 402 Ft / Darab)

25 188,98 Ft

24 402 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2362-2GG20

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 nitó
6 záró

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Hídegyenirányítóval

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 121 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 121 mm

Tartalom: 1 db

RoHS konform: Igen

: 6

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1742602 Siemens 3RH2362-2GG20 Segédvédelem Hídegyenirányítóval Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742602 Siemens 3RH2362-2GG20 Segédvédelem Hídegyenirányítóval Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 6 S + 2 O, AC 110 V, 50/60 Hz, teljes hullámú egyenirányítóval, S00 méret, rugós csatlakozással, segédérintkezővel leválasztható SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
