Siemens 3RH2422-1AB00 Segédvédelem Dugaszolható Alkalmas a következő márkához (relé): Siemens önálló 1 db vásárlása

Egy kép két egymás mellé szerelt fekete Siemens kontaktorról a Sirius sorozatból, amelyeknek több csatlakozó kapockal rendelkeznek.

Hasonló kivitel

Egy nyitott kapcsolószekrény, amelyben több sorban elektromos komponensek és kábelek találhatók, amelyeket vezérlési és elosztási célokra használnak.

'Kapcsolási rajz különböző segédkapcsolókkal, segédérintkezőkkel és tartozékokkal; bemutatja a csatlakozásokat és lehetséges konfigurációkat.'

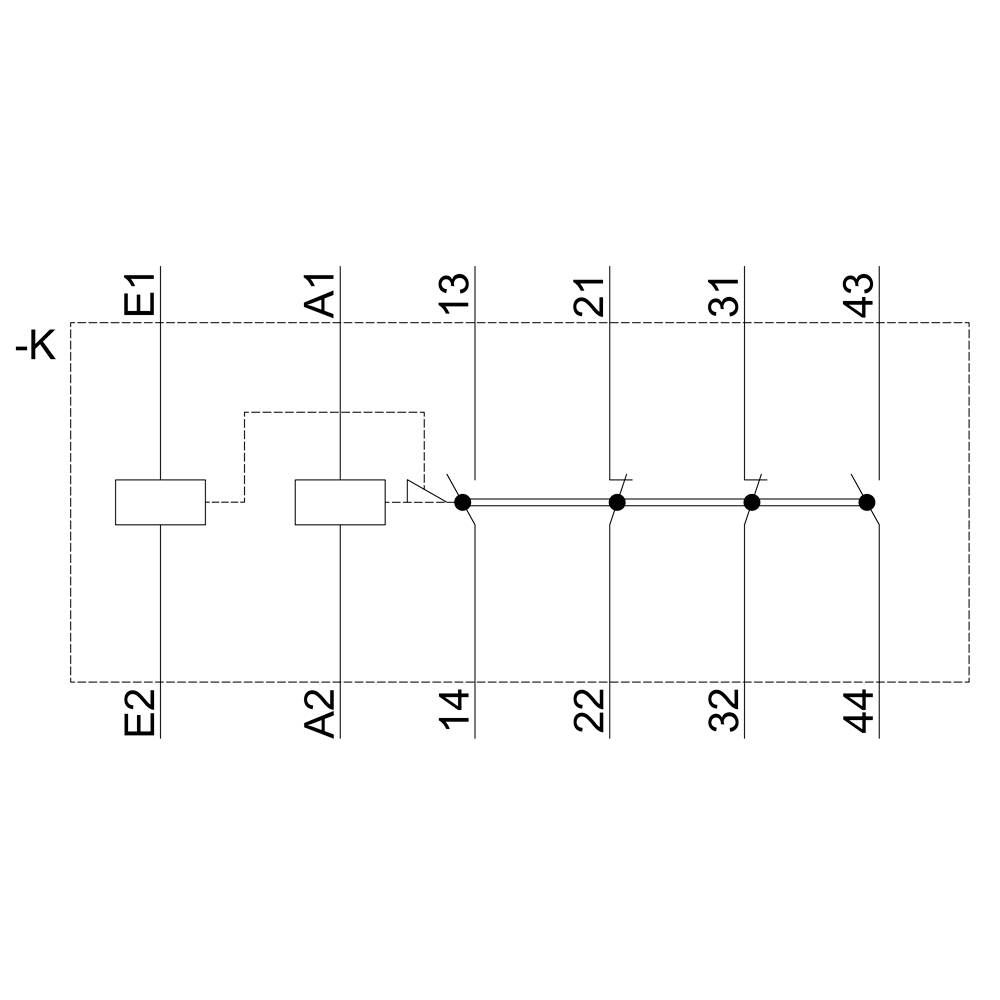

Védőkapcsolás: E1, A1, E2, A2 csatlakozók és a 13, 14, 21, 22, 31, 32, 43, 44 érintkezők összekötve. Kapcsolási rajz ábrázolása.

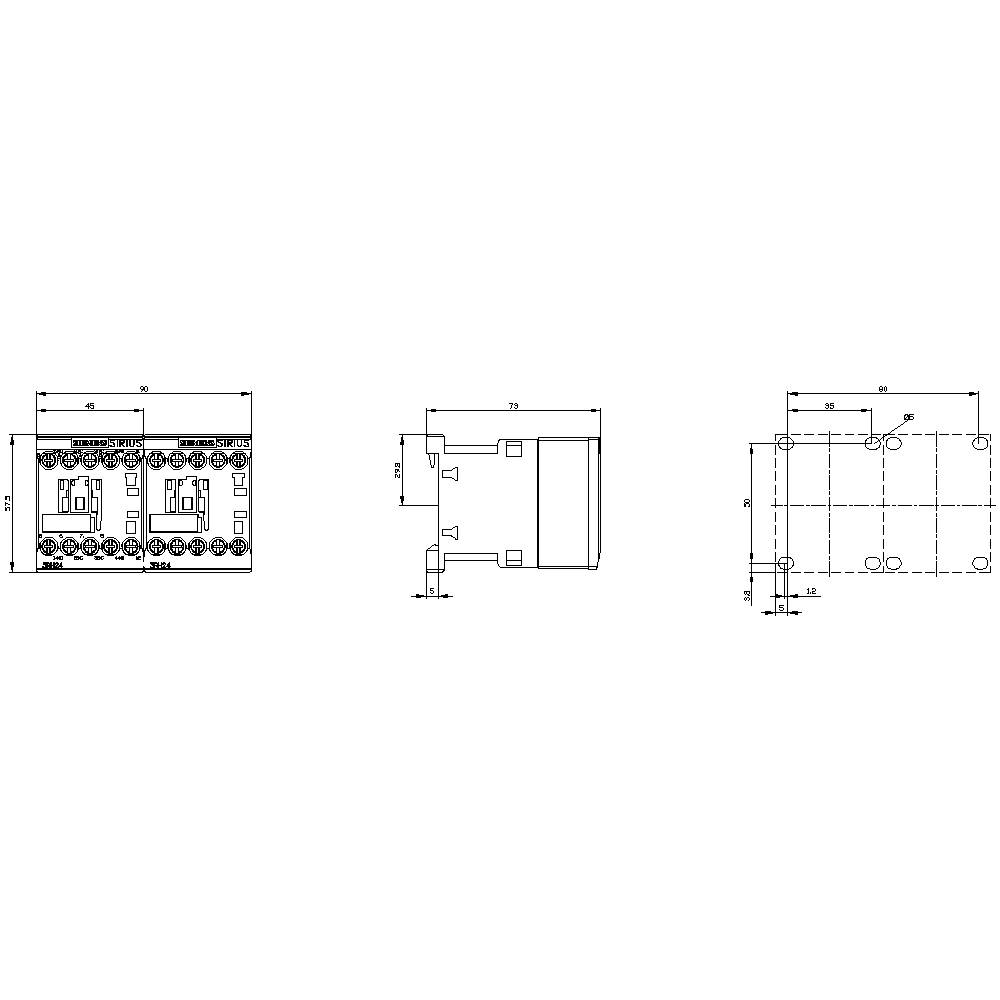

Egy elektronikai alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méreteket és pozíciókat részletesen feltüntették.

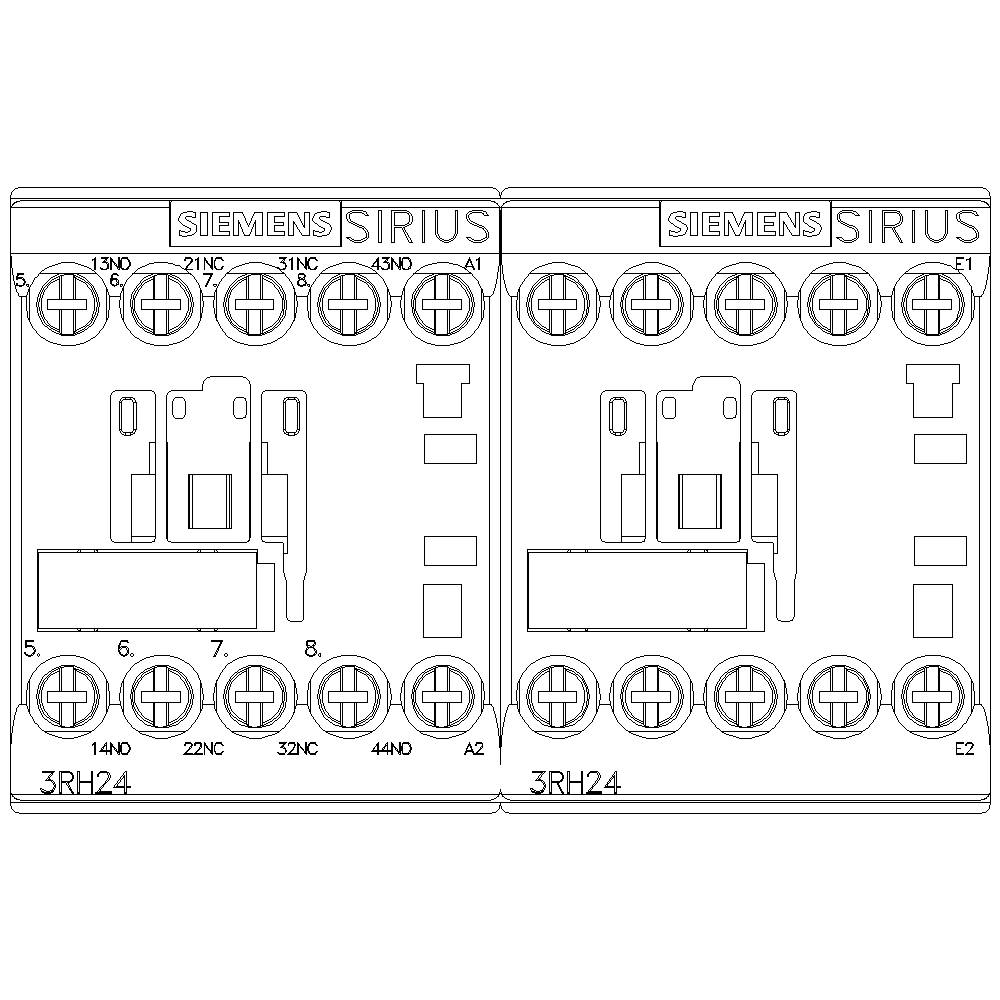

Két műszaki rajz Siemens SIRIUS 3RH24 relékről, csatlakozók fent és lent számozva.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

önálló

Gyártói szám

3RH2422-1AB00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (55 898 Ft / Darab)

55 898 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: önálló

Termék típus: Segédvédelem

Gyártói szám: 3RH2422-1AB00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 24 V/AC

Vezérlő feszültség (max.): 24 V/AC

Vezérlő feszültség tartomány: 24 - 24 V/AC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Dugaszolható

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 5000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 90 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704473 Siemens 3RH2422-1AB00 Segédvédelem Dugaszolható Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704473 Siemens 3RH2422-1AB00 Segédvédelem Dugaszolható Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Segédérintkező, reteszelt, 2 S + 2 O, 24 V AC, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
