Siemens 3RH2422-1AF00 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

Egy elektromos kapcsolókészülék, amely két egymás mellé szerelt Siemens SIRIUS kontaktorból áll, áramkörök vezérlésére szolgál.

Hasonló kivitel

Egy nyitott elosztószekrény különböző elektromos komponenseket és kábelezéseket mutat, több szinten elrendezve.

A diagram különböző segédkapcsolókat, érintkezőblokkokat és kiegészítőket mutat a kapcsolási körök módosításához. A funkciók és csatlakozások részletesen ábrázolva vannak.

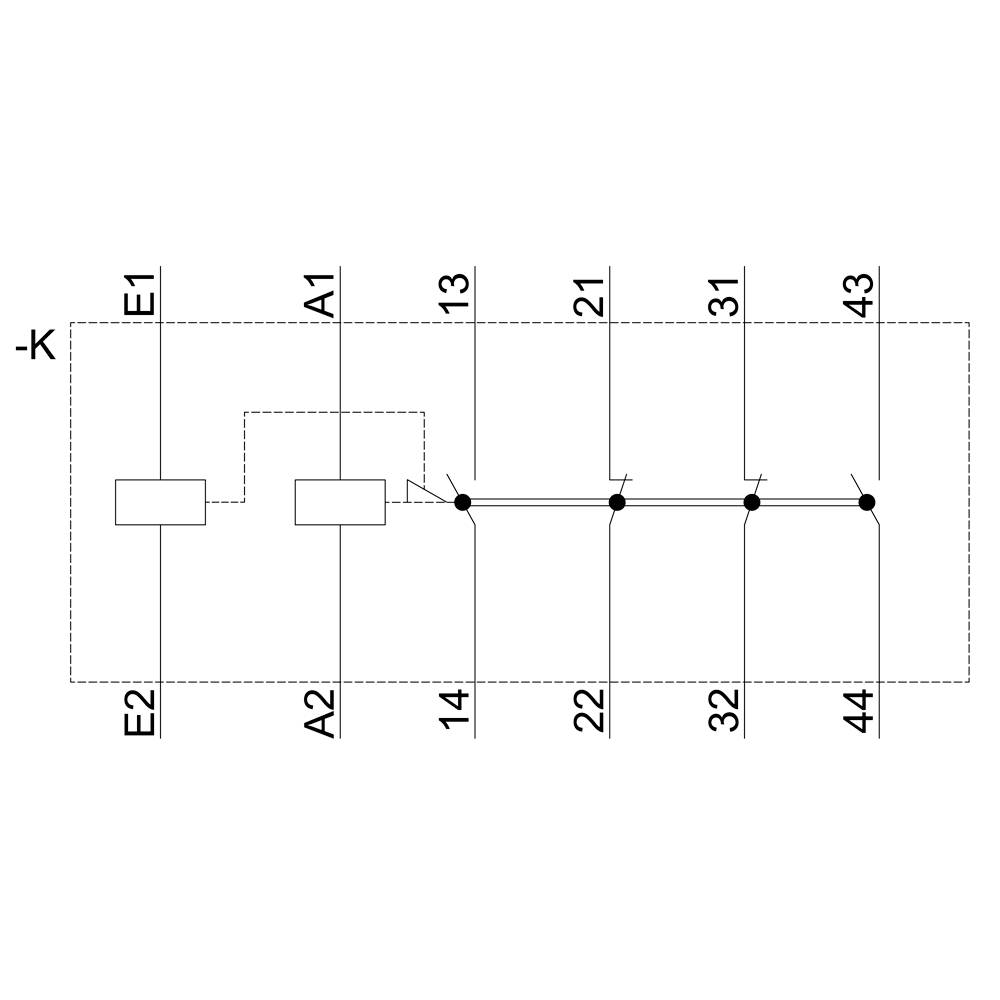

'Kapcsolási rajz csomópontokkal 1-től 4-ig és összeköttetésekkel E1-ből E2-be, A1-ből A2-be, valamint 13-tól 14-ig, 21-től 22-ig, 31-től 32-ig, 43-tól 44-ig.'

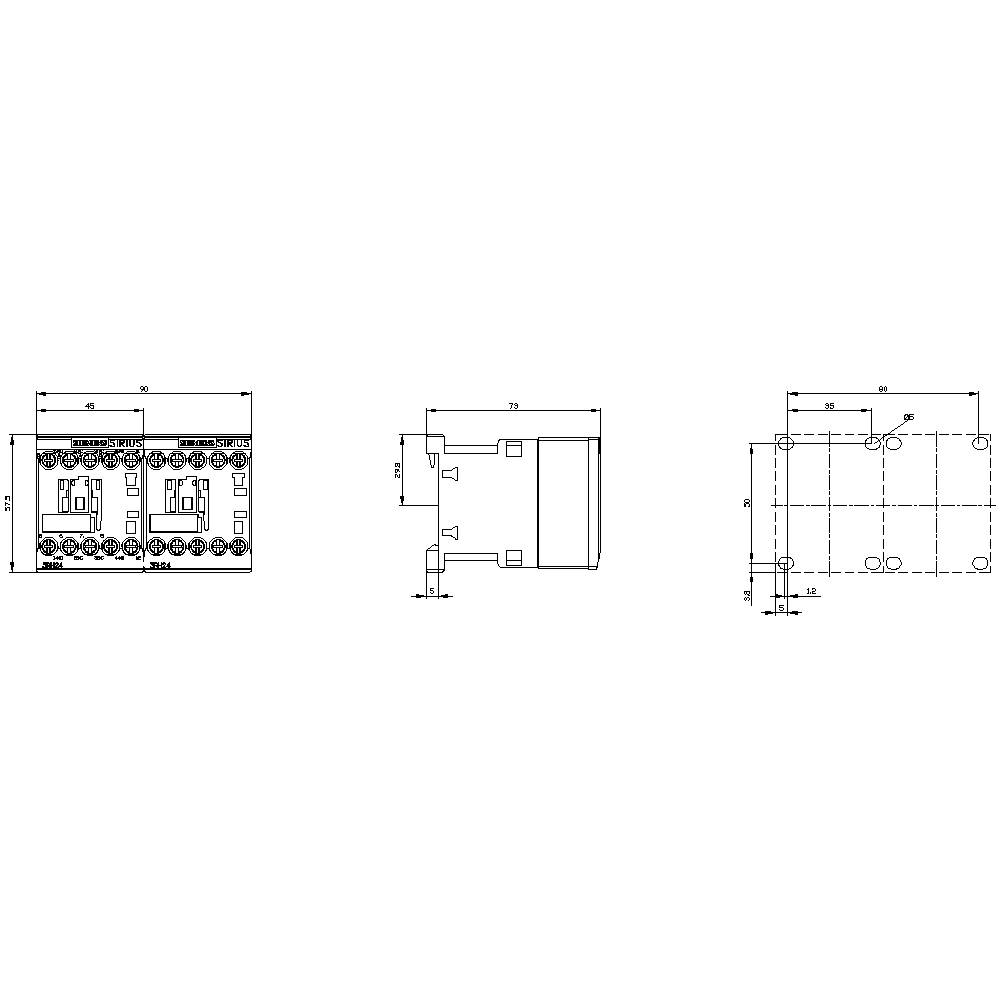

Egy alkatrész műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, mindegyik méretekkel ellátva.

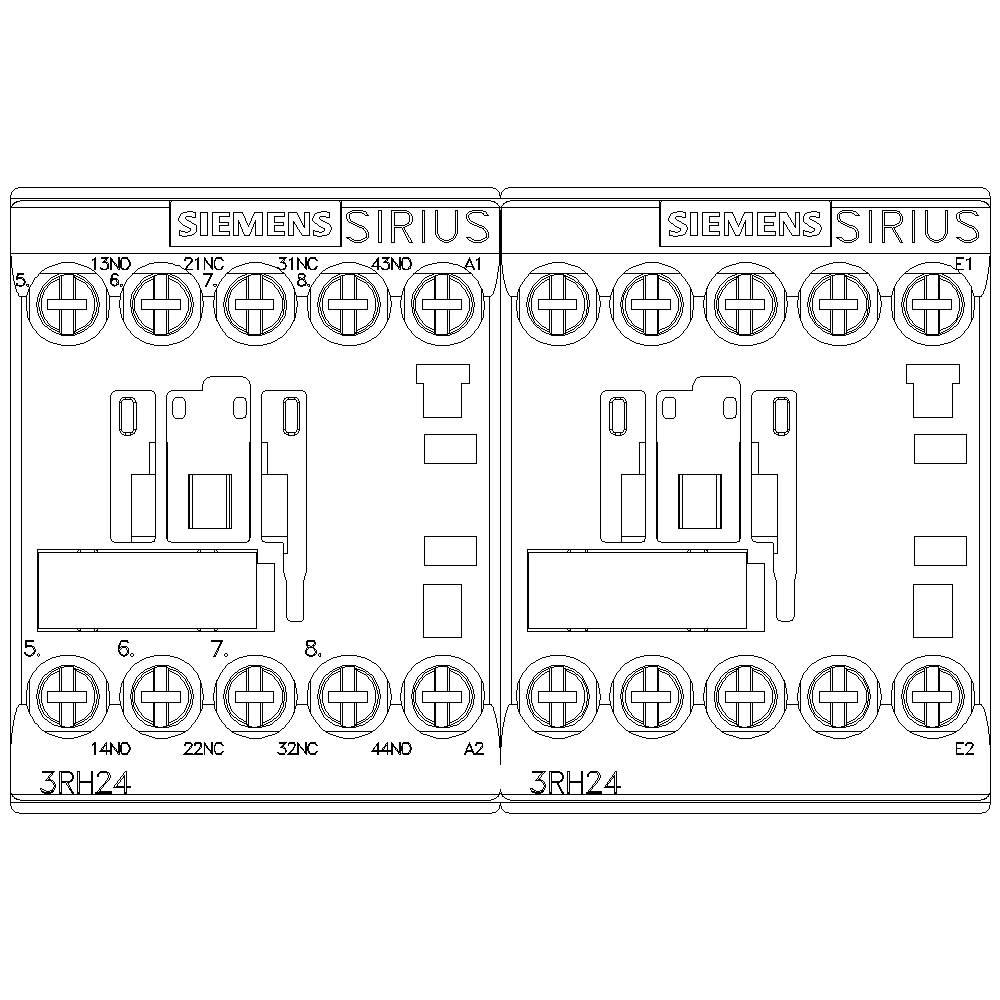

Két Siemens Sirius 3RH24 kontaktor rajza, felső és alsó többszörös csatlakozásokkal, mindegyik feliratozva.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

darab

Gyártói szám

3RH2422-1AF00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 9. P.

Szám

Összesen (55 898 Ft / Darab)

55 898 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2422-1AF00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 5000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 90 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1751349 Siemens 3RH2422-1AF00 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1751349 Siemens 3RH2422-1AF00 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédkapcsoló, reteszelt, 2 S + 2 O, AC 110 V, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló a vezérlőjelek vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
