Siemens 3RH2422-1AP00 Segédvédelem darab 1 db vásárlása

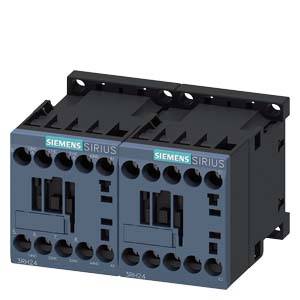

Két egymás melletti fekete Siemens-Sirius kontaktor több csatlakozóval az elülső oldalán, szerelősínre rögzítve.

Hasonló kivitel

Egy nyitott elektromos szekrény több sorban elrendezett elektromos alkatrészekkel és kábelekkel. Az alkatrészek rendezetten vannak elhelyezve.

'Áttekintés lövészekről és tartozékokról. Balra: Segédkapcsoló, Jobbra: Csatolókapcsoló segédáramkörökhöz. L, P, E jelölések.'

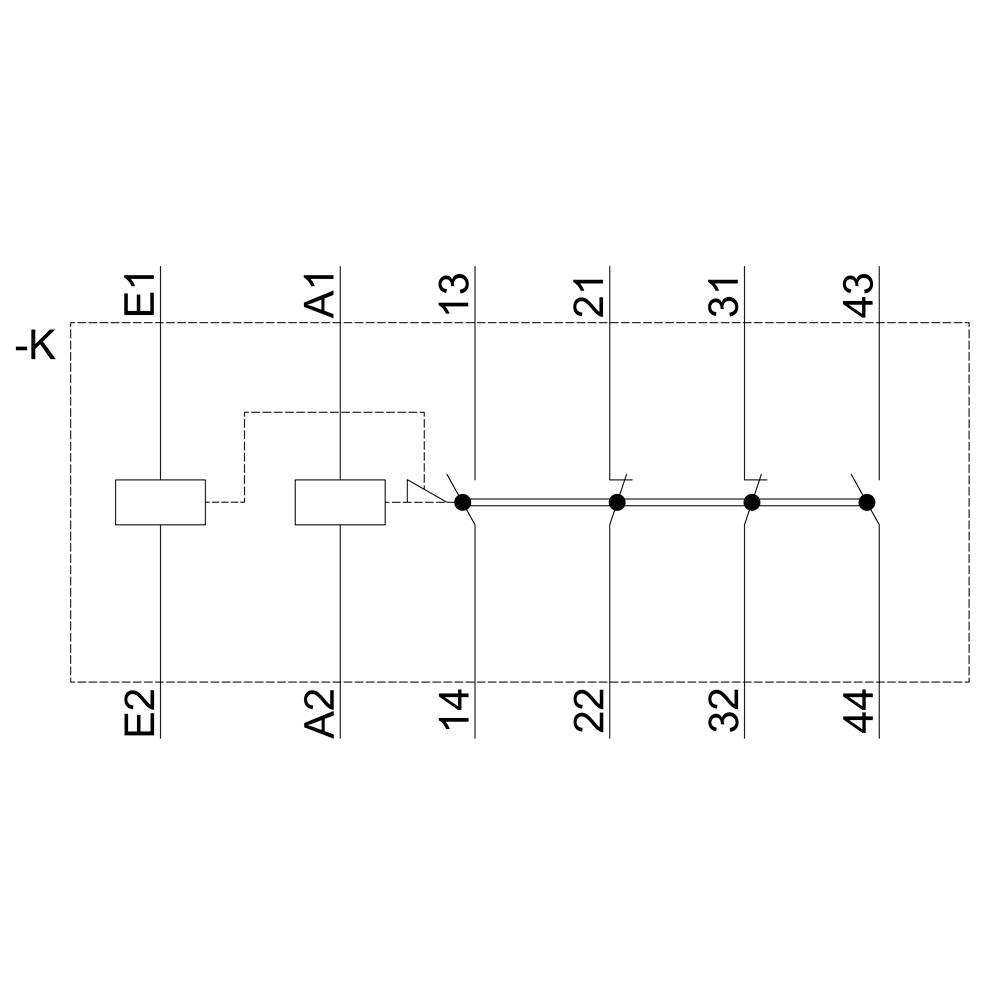

'A kapcsolási rajz három összekapcsolt dobozkát mutat, amelyeken feliratos csatlakozók láthatók: E1, E2, A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.'

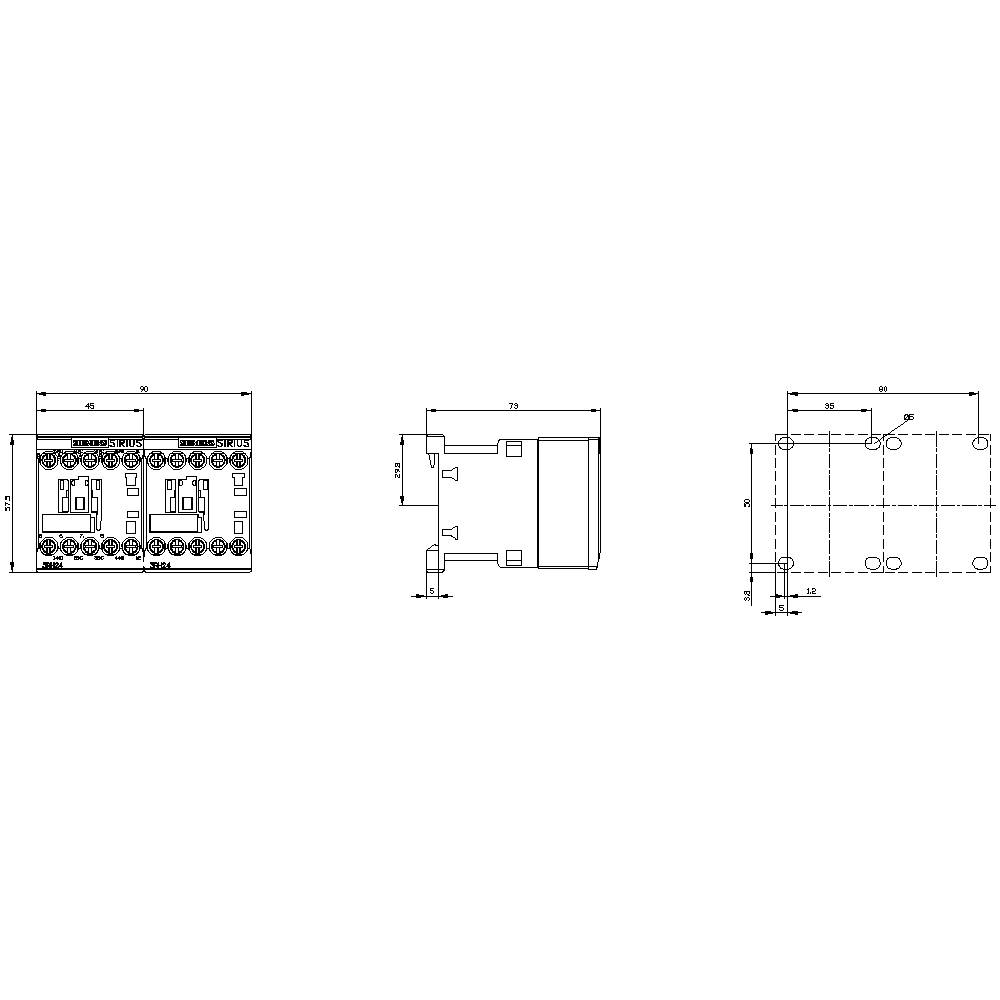

Műszaki rajz egy elektromos relének három nézetben: elölnézet, oldalnézet és felülnézet, méretezve milliméterben.

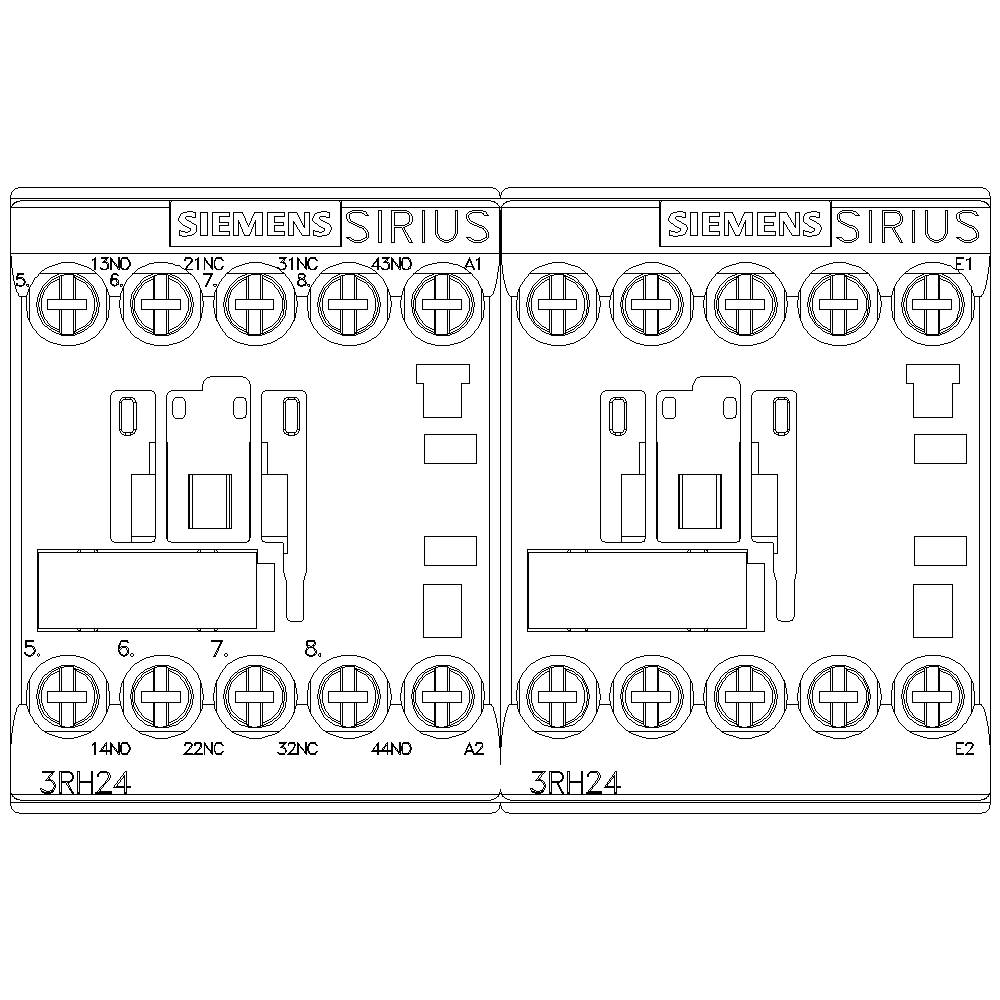

Két rajz egy Siemens SIRIUS 3RH24 relének, az elrendezés mutatja a csatlakozási számokat és szimbólumokat az előlapon.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2422-1AP00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (55 898 Ft / Darab)

55 898 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2422-1AP00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 5000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 90 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742604 Siemens 3RH2422-1AP00 Segédvédelem darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742604 Siemens 3RH2422-1AP00 Segédvédelem darab 1 db

Leírás

Segédkapcsoló, reteszelt, 2 S + 2 O, AC 230 V, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
