Siemens 3RH2422-1BM40 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

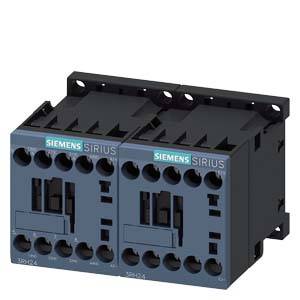

Egy szürke elektromos mágneskapcsoló 'SIEMENS SIRIUS' felirattal, egymás mellett két azonos modult mutat áramkörök vezérlésére.

Hasonló kivitel

Egy nyitott elosztószekrény több sorban elrendezett elektromos alkatrészekkel és kábelekkel, rendezett telepítést mutat.

'Kapcsolórelé-diagram: Funkcionális egységek, 1- és 4-pólusú csatlakozók, forrasztható lapos csatlakozók segédkapcsolókhoz és mágneskapcsolókhoz, LED-jelzések.'

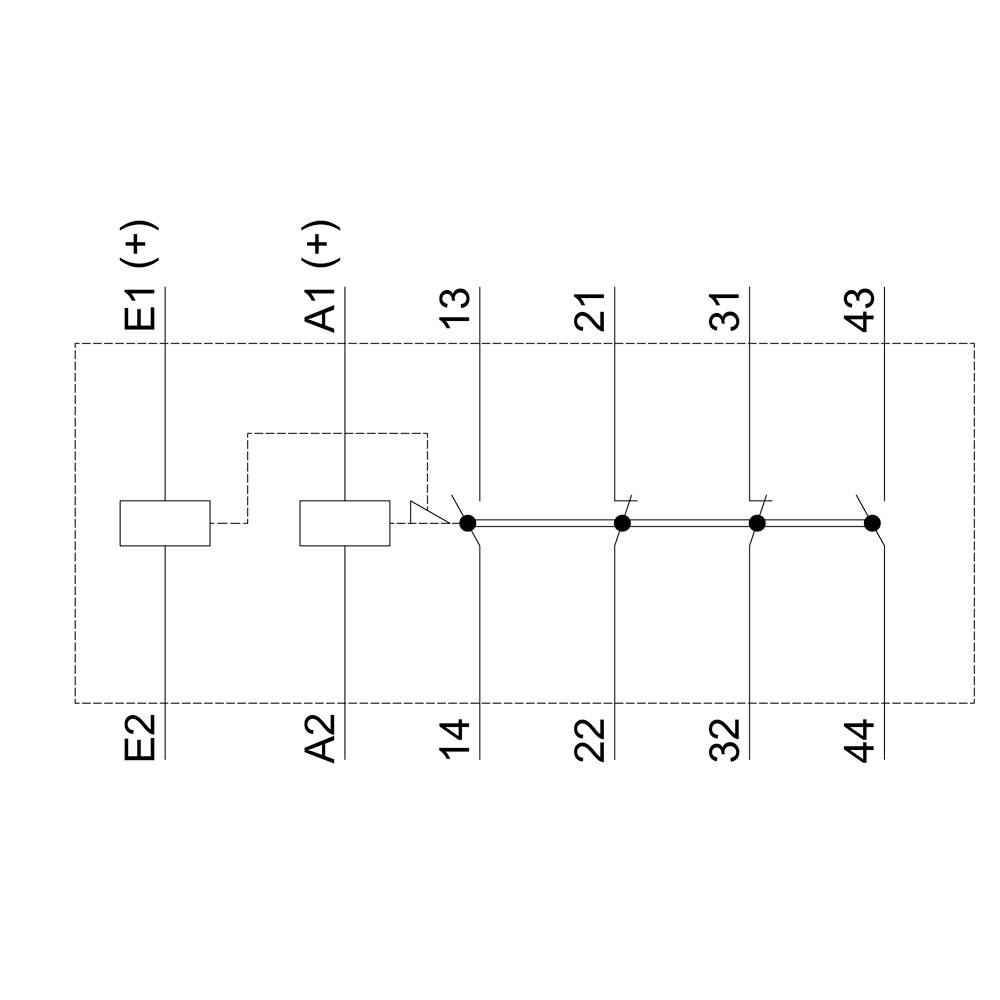

Egy elektromos rendszer kapcsolási rajza két relével (E1, E2) és egy összekötő vezetékkel, amely több ponton (13, 21, 31, 43) halad át.

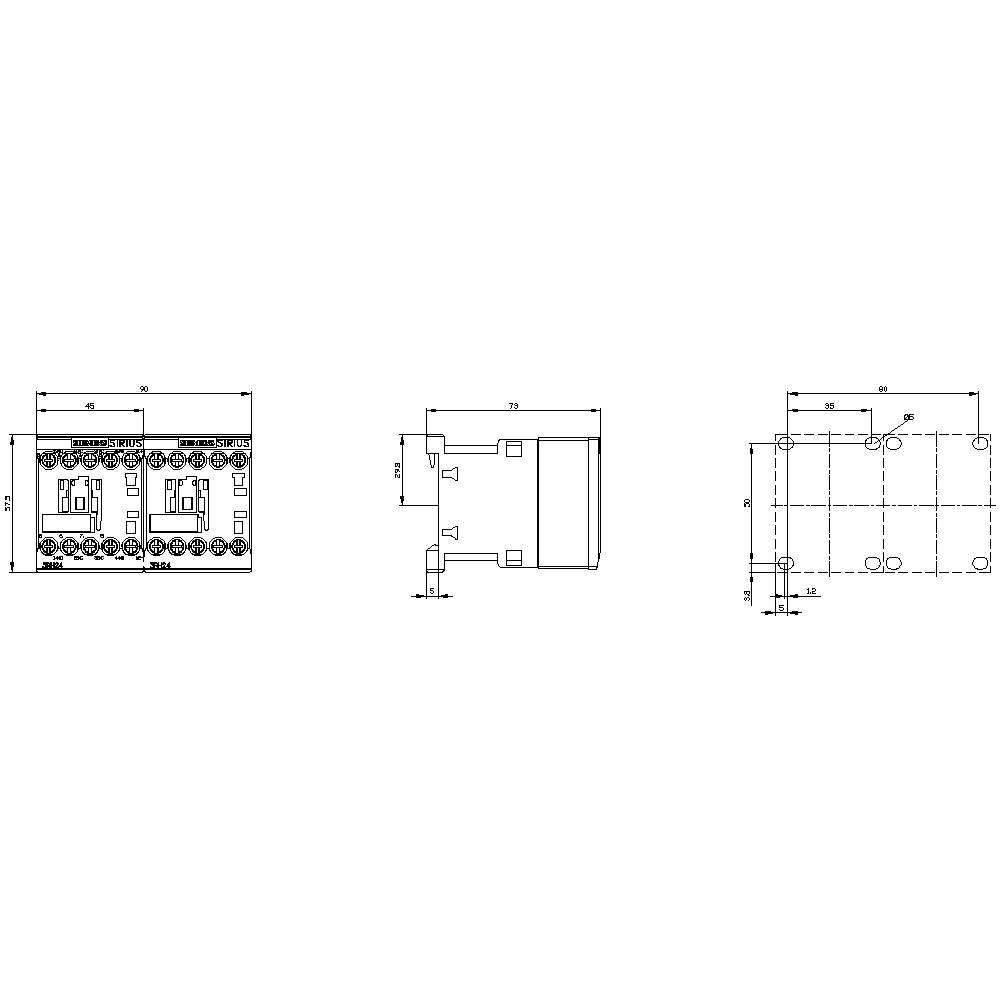

Egy elektronikai alkatrész műszaki rajza elölnézettel, oldalnézettel és felülnézettel. A méretezés és a konstruktőri elemek részletesen ábrázolva vannak.

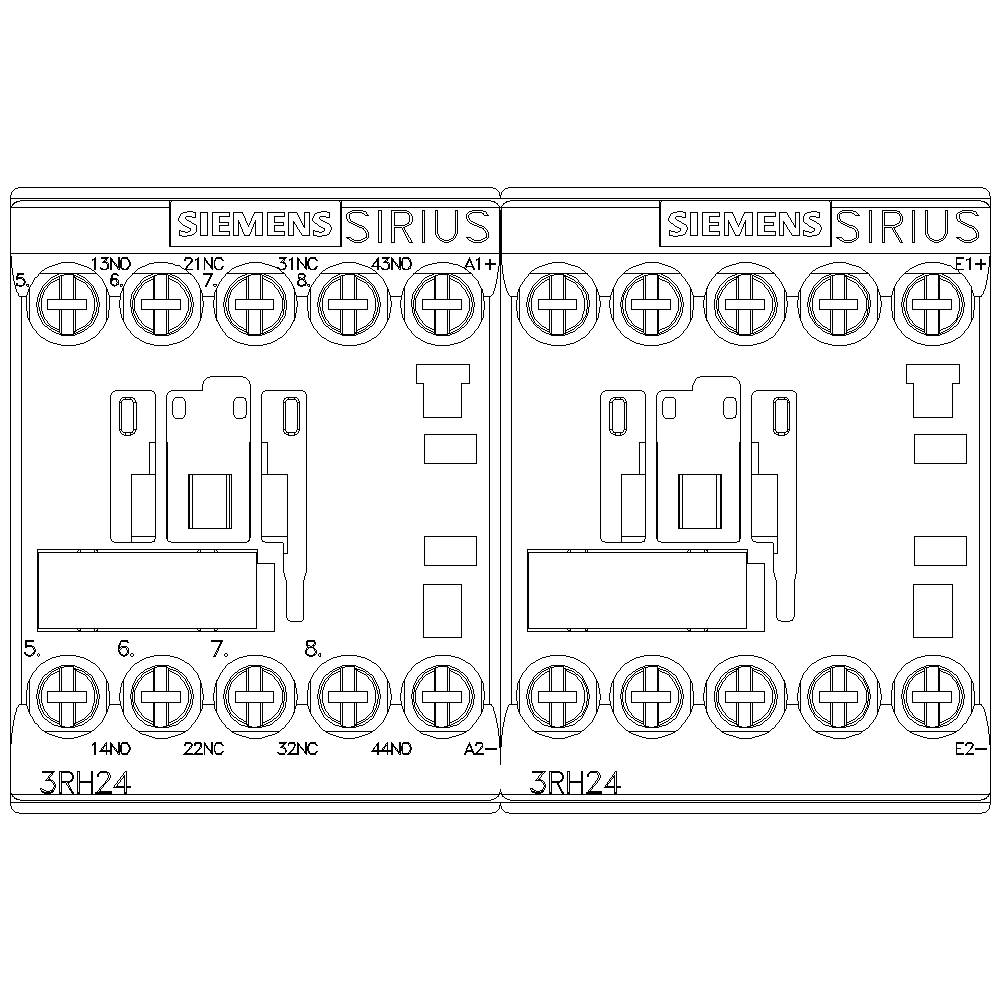

'Siemens 3RH24 relé rajza csatlakozási pontokkal és jelölésekkel. Két azonos komponens egymás mellett ábrázolva.'

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

darab

Gyártói szám

3RH2422-1BM40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (42 512 Ft / Darab)

45 661,42 Ft

-7 %

42 512 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2422-1BM40

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 220 V/DC

Vezérlő feszültség tartomány: 220 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 5000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 90 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742607 Siemens 3RH2422-1BM40 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742607 Siemens 3RH2422-1BM40 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, reteszelt, 2 S + 2 Ö, 220 V DC, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
