Siemens 3RH2431-1AP00 Segédvédelem 3 záró Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

Két darab kék Siemens SIRIUS típusú elektromos kontaktor, nyolc látható csatlakozási ponttal, egymás mellé szerelve.

Hasonló kivitel

Egy nyitott kapcsolószekrény, amelyben különböző elektromos komponensek és kábelek vannak rendezetten, több szinten elhelyezve.

'A diagram bemutatja a segédlövész funkcionális moduljait, a huzalozási adaptert és a tartozék komponenseket, nyilakkal jelölve a telepítési sorrendet.'

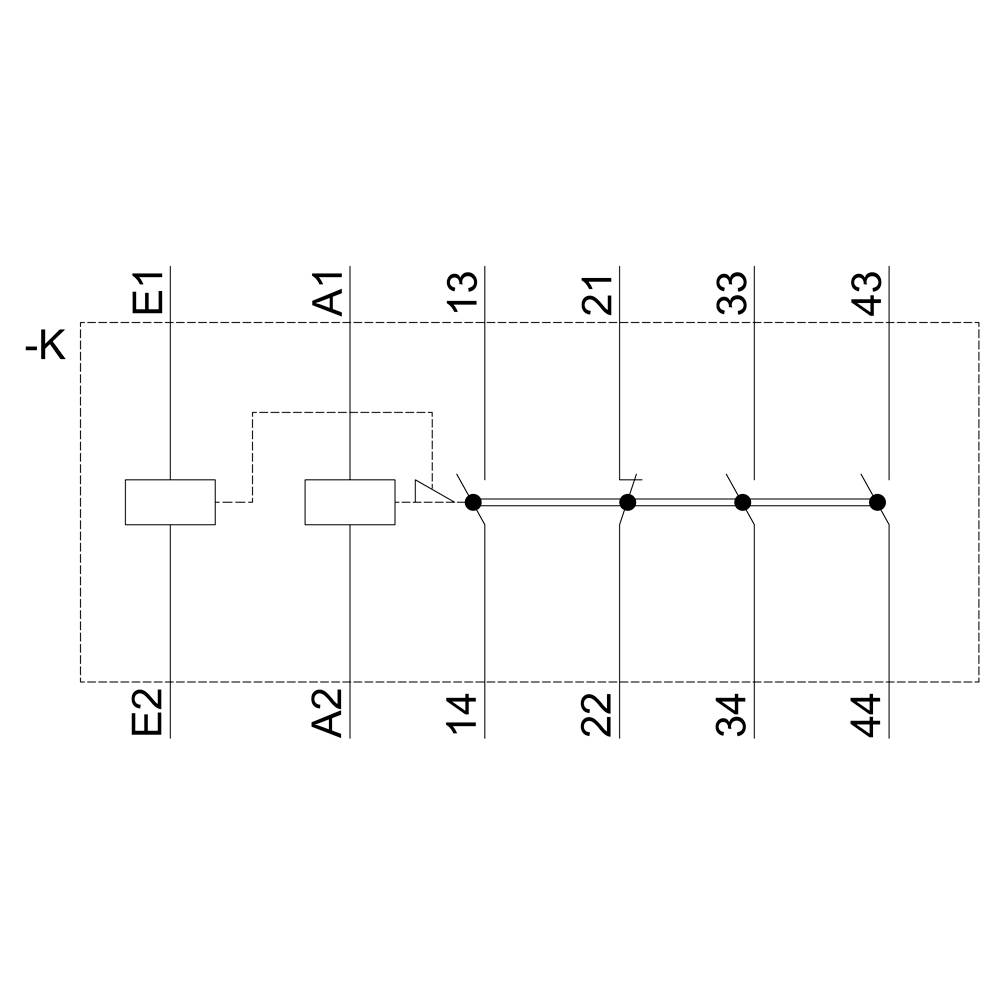

Kapcsolási szimbólum egy vezérlőegységhez. Balra egy relé (-K) E1 és E2 csatlakozóval. Jobbra négy függőleges kimenet (13, 21, 33, 43) pontokhoz csatlakoztatva.

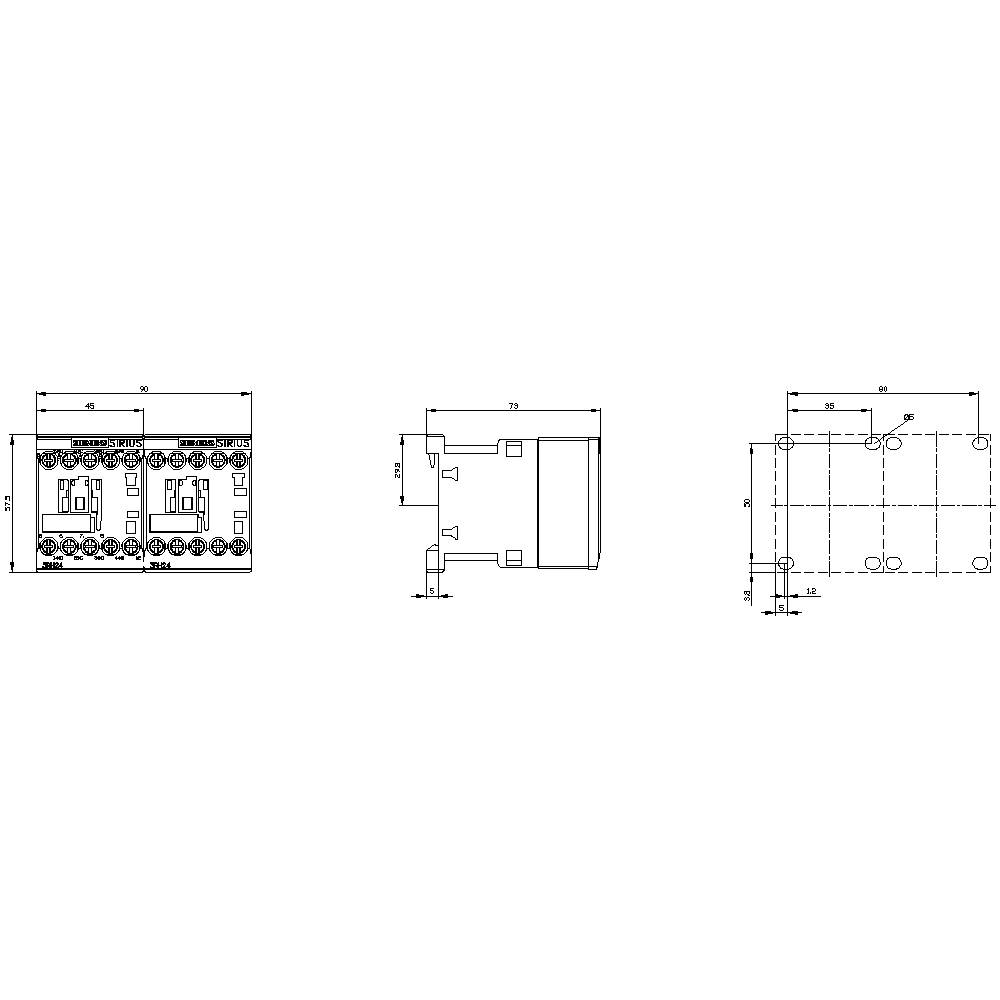

Egy elektromechanikai alkatrész műszaki rajza részletes méretezéssel három nézetben: elölnézet, oldalnézet és felülnézet.

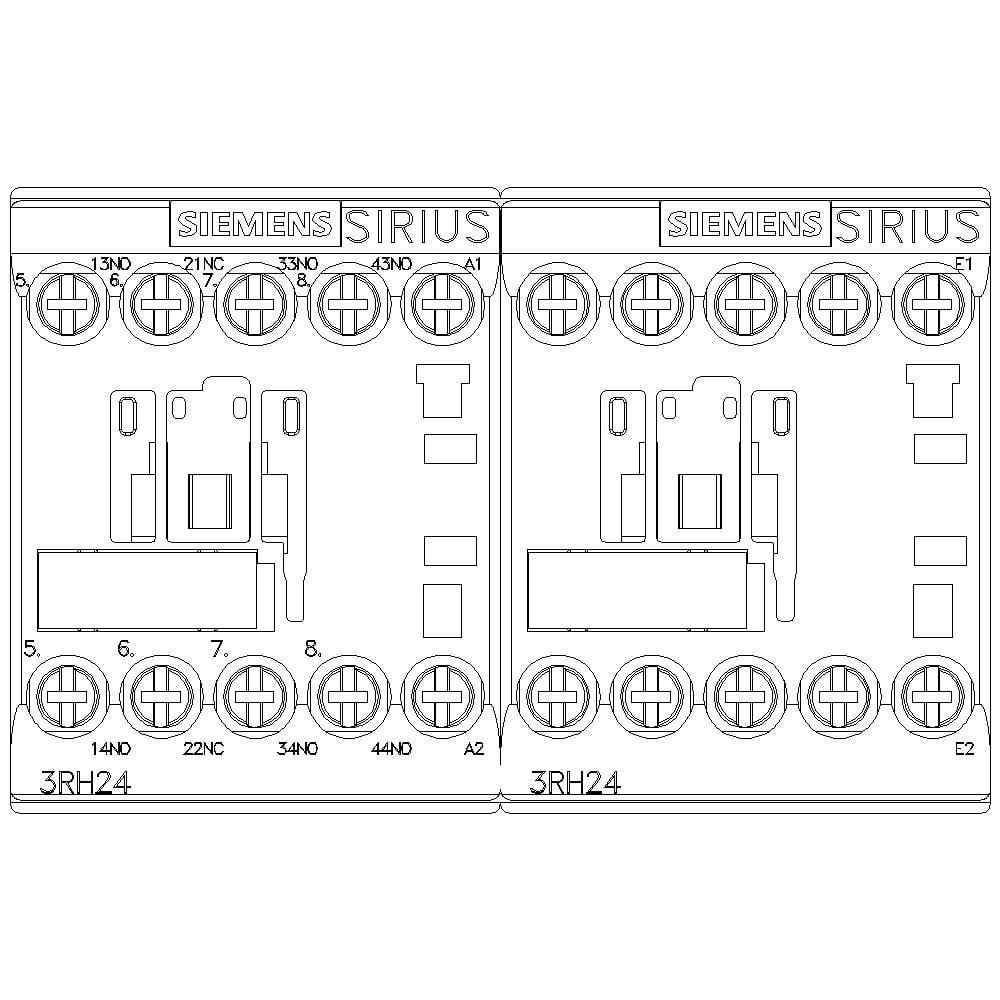

Két Siemens SIRIUS relé modul, 3RH24 típusú, kapcsolási rajza számozott csatlakozókapcsokkal, amelyek az elektromos kapcsolatokat és érintkezőket mutatják.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2431-1AP00

Adatlap (PDF)

Szállítás: 10. 9. P.

Szám

Összesen (55 898 Ft / Darab)

55 898 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2431-1AP00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 5000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 90 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742608 Siemens 3RH2431-1AP00 Segédvédelem 3 záró Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742608 Siemens 3RH2431-1AP00 Segédvédelem 3 záró Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédkapcsoló, reteszelt, 3 S + 1 NC, AC 230 V, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
