Siemens 3RH2911-1BA01 Védőkapcsoló tömb 1 nyitó Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

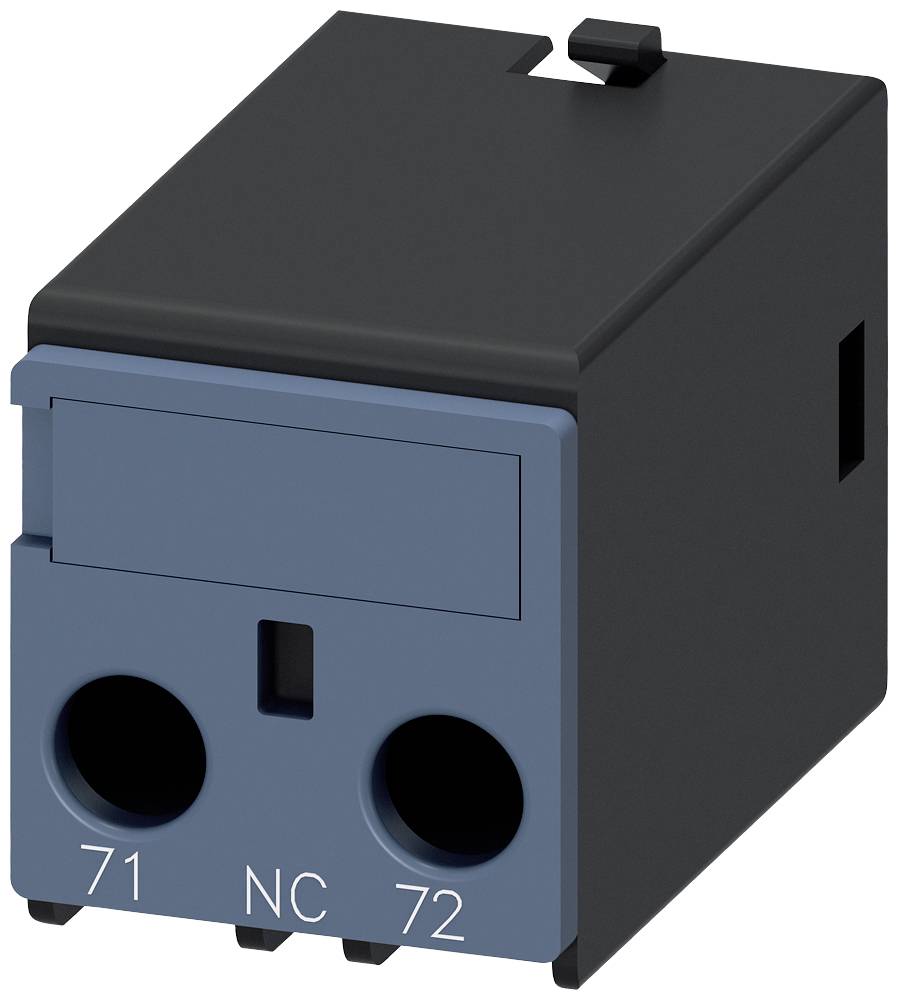

Egy fekete elektromos modul két kék csatlakozóhellyel, amelyen a '71', 'NC' és '72' felirat szerepel.

Hasonló kivitel

Egy modern gépterem, baloldalt nyitott kapcsolószekrény elektromos alkatrészekkel, jobboldalt egy ablak esőcseppekkel.

'Kapcsolási egységek diagramja, amely különböző kapcsoló- és csatlakozómodulokat mutat feliratokkal és összekötő vonalakkal.'

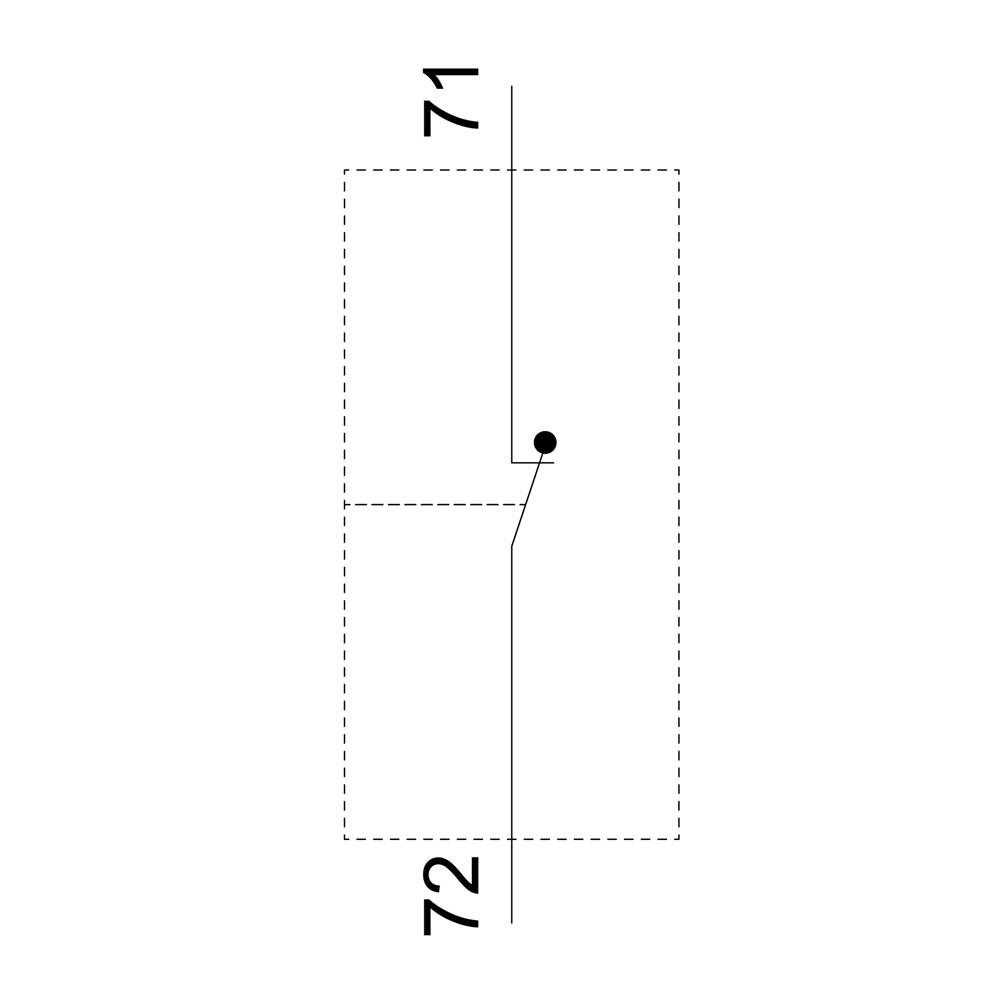

'71-es kapcsoló' a '72-es kapcsolón' valószínűleg egy elektrotechnikai diagramot mutat, középen egy kapcsolóponttal.

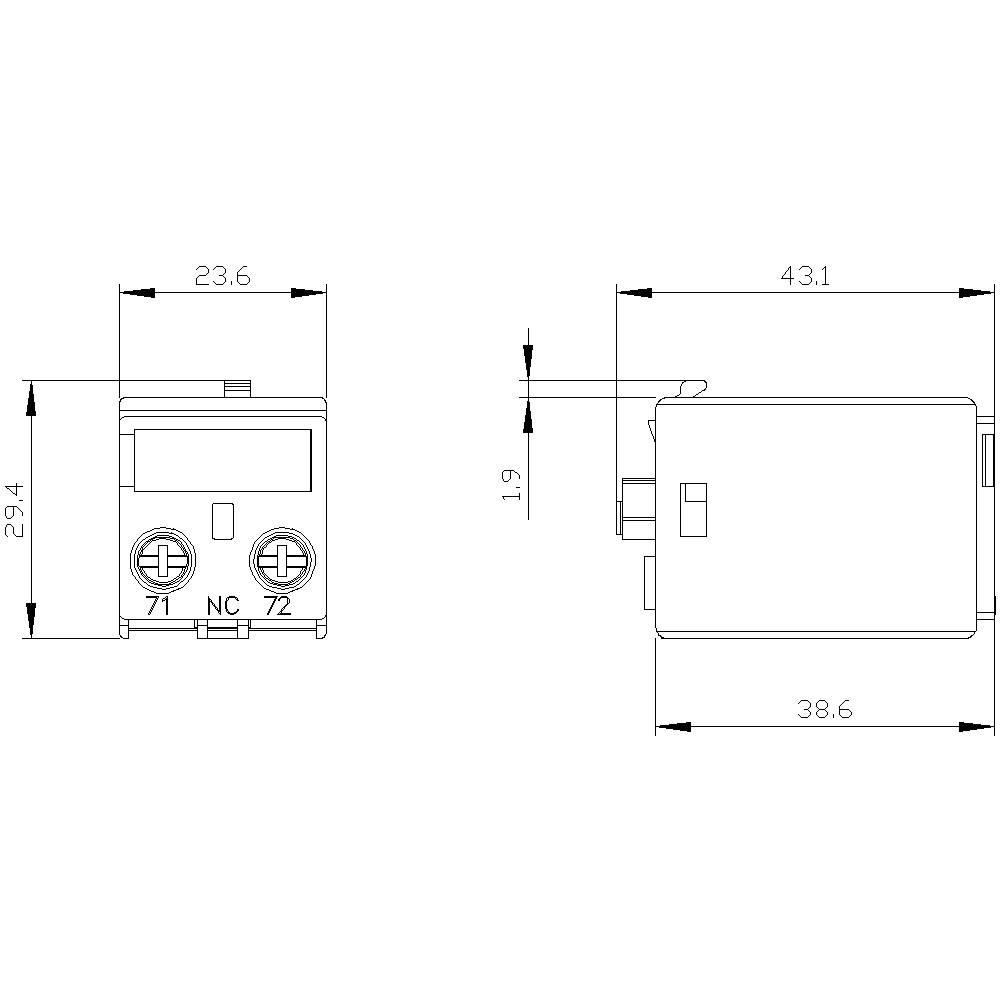

Műszaki rajz egy téglalap alakú elektromos eszközről, amelynek bal oldalán frontális nézet, jobb oldalán oldalnézet látható. Méretezés: 23,6 x 29,4 mm (elölnézet), 43,1 x 38,6 x 19 mm (oldalnézet).

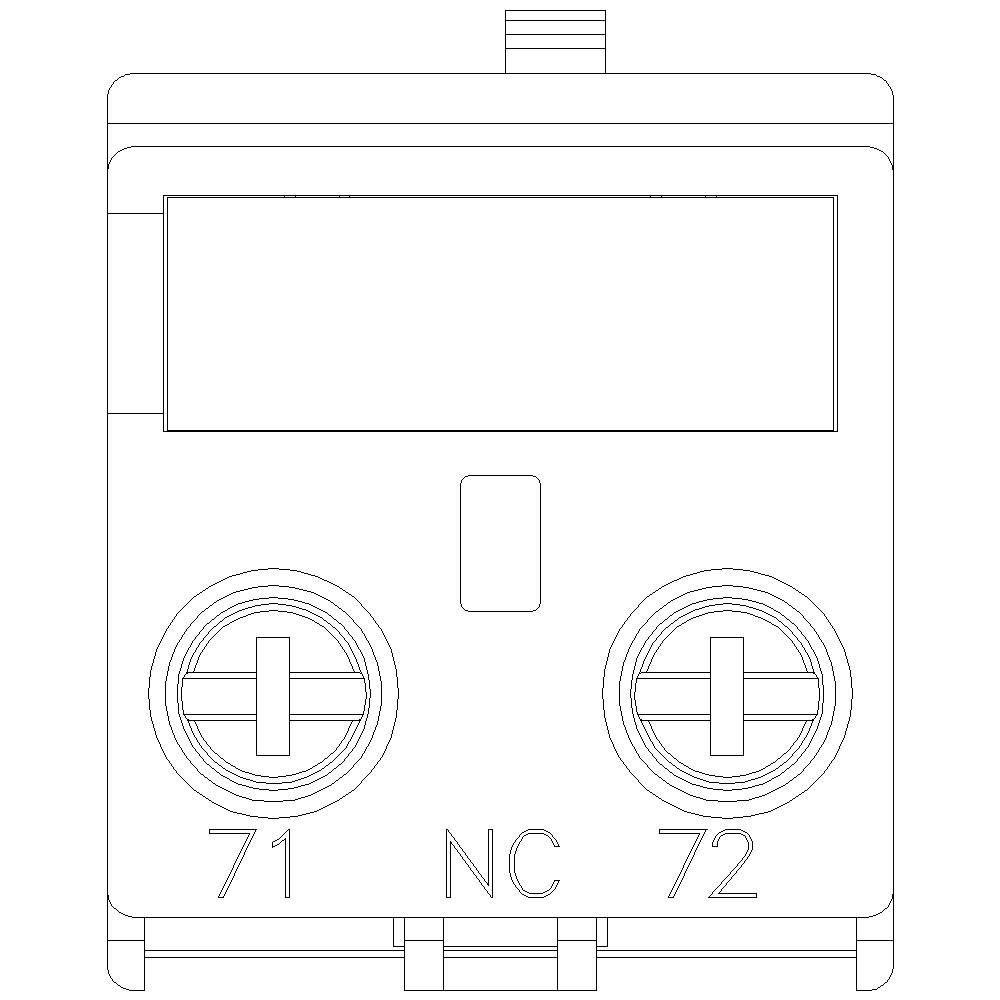

Egy elektromos relé műszaki rajza csatlakozókkal, '71', '72' és 'NC' feliratokkal, további feliratok vagy részletek nélkül.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2911-1BA01

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (4008Ft / Darab)

4008Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Csomagolás: darab

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-1BA01

Beépítési méret: S00

Érintkező típus: 1 nyitó

Segédérintkező típus: 1 nyitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés

Csatlakozó: Csavaros kapocs

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 23.6 mm

Magasság: 27.5 mm

Mélység: 38.6 mm

Méret: (Sz x Ma x Mé) 23.6 x 27.5 x 38.6 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 1

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704646 Siemens 3RH2911-1BA01 Védőkapcsoló tömb 1 nyitó Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704646 Siemens 3RH2911-1BA01 Védőkapcsoló tömb 1 nyitó Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédkapcsoló-blokk, elöl, 1 O, 1 O áram, alsó csatlakozás a segéd- és motor-mágneskapcsolókhoz, 3RT2 csavaros csatlakozás, 71/72 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
