Siemens 3RH2911-1DA02 Védőkapcsoló tömb 2 nitó Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 d vásárlása

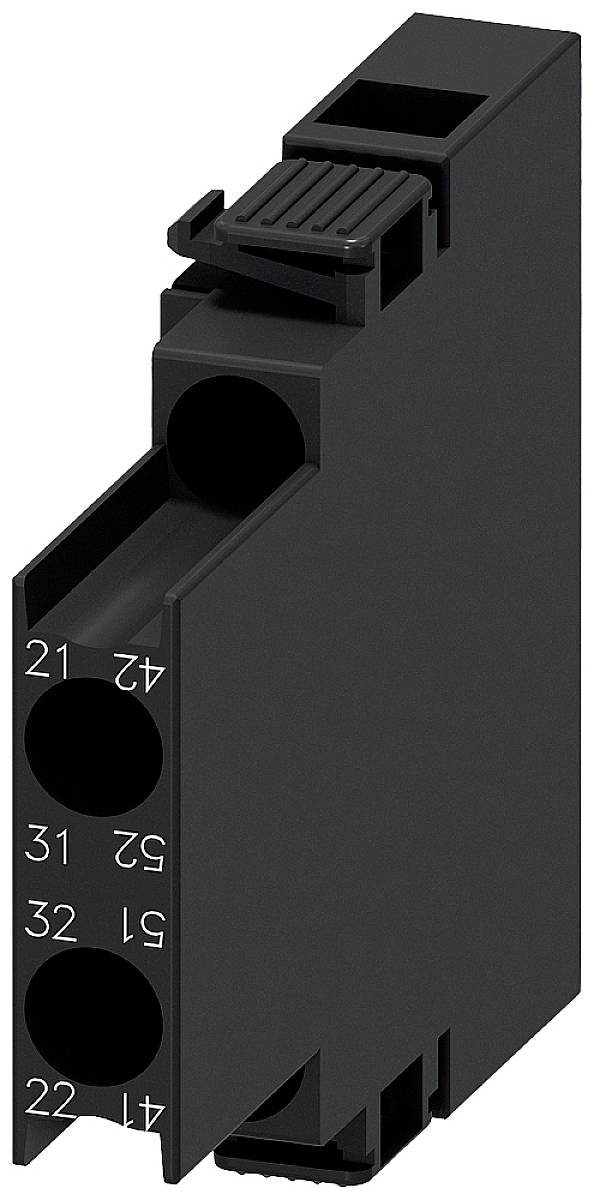

Egy fekete elektromos sínmodul több számozott csatlakozókapoccsal az elején.

Hasonló kivitel

Egy vezérlőszekrény elektronikus alkatrészekkel, mellette egy ablak vízcseppekkel az üvegén, a háttérben elmosódott gépek.

A diagram bemutatja a védőkapcsolók és segédkapcsolók felépítését és csatlakozási lehetőségeit. A számozott alkatrészek specifikus modelleket jelölnek.

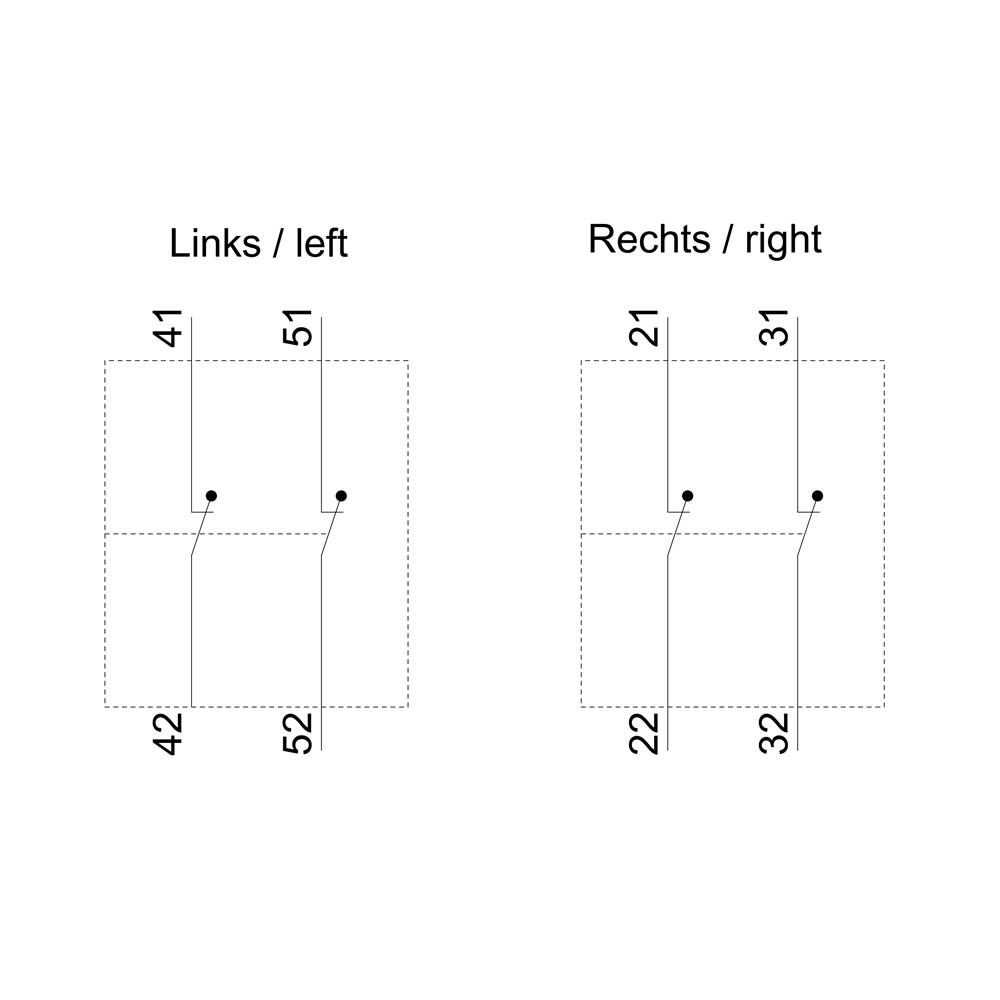

A diagram mutat két szakaszt: Balra '41', '42', '51', '52'; Jobbra '21', '22', '31', '32'. Pontok jelölik a kapcsolódási pontokat.

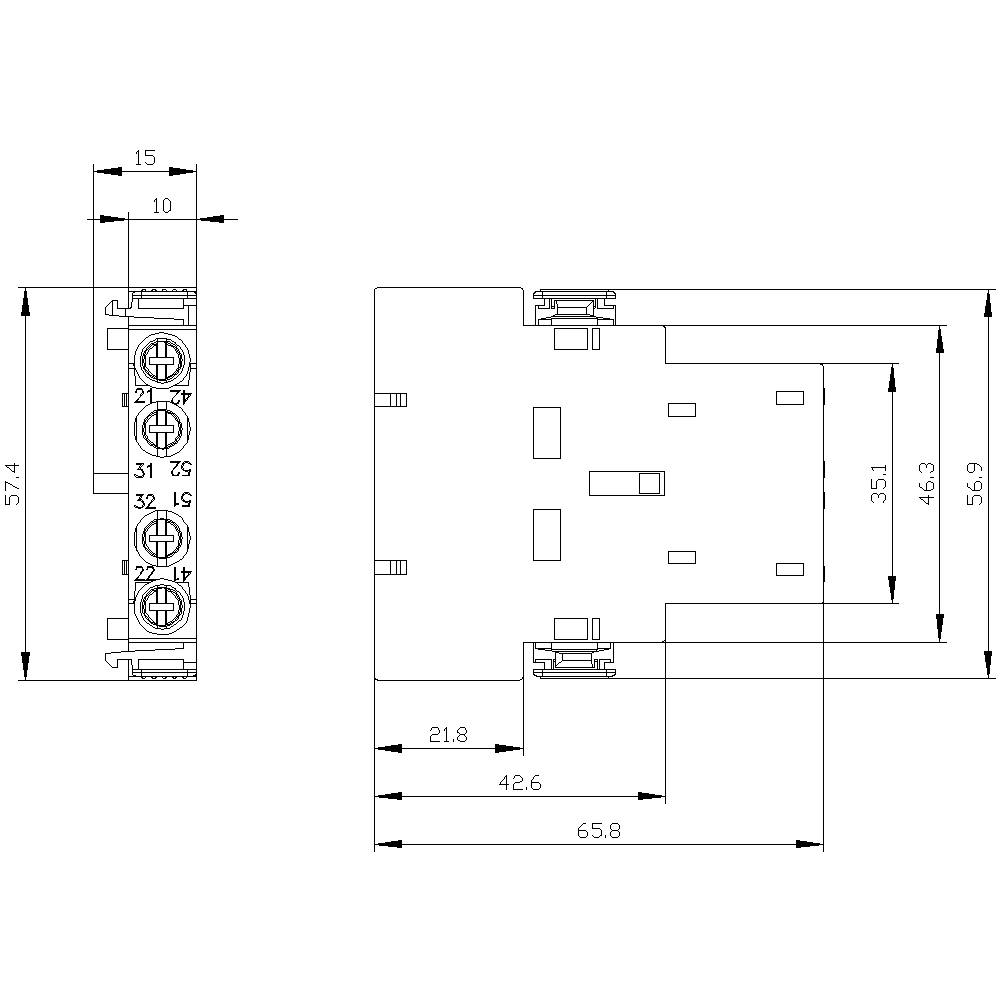

Egy elektromos alkatrész műszaki rajza milliméteres méretjelöléssel; elölnézetet és oldalnézetet tartalmaz.

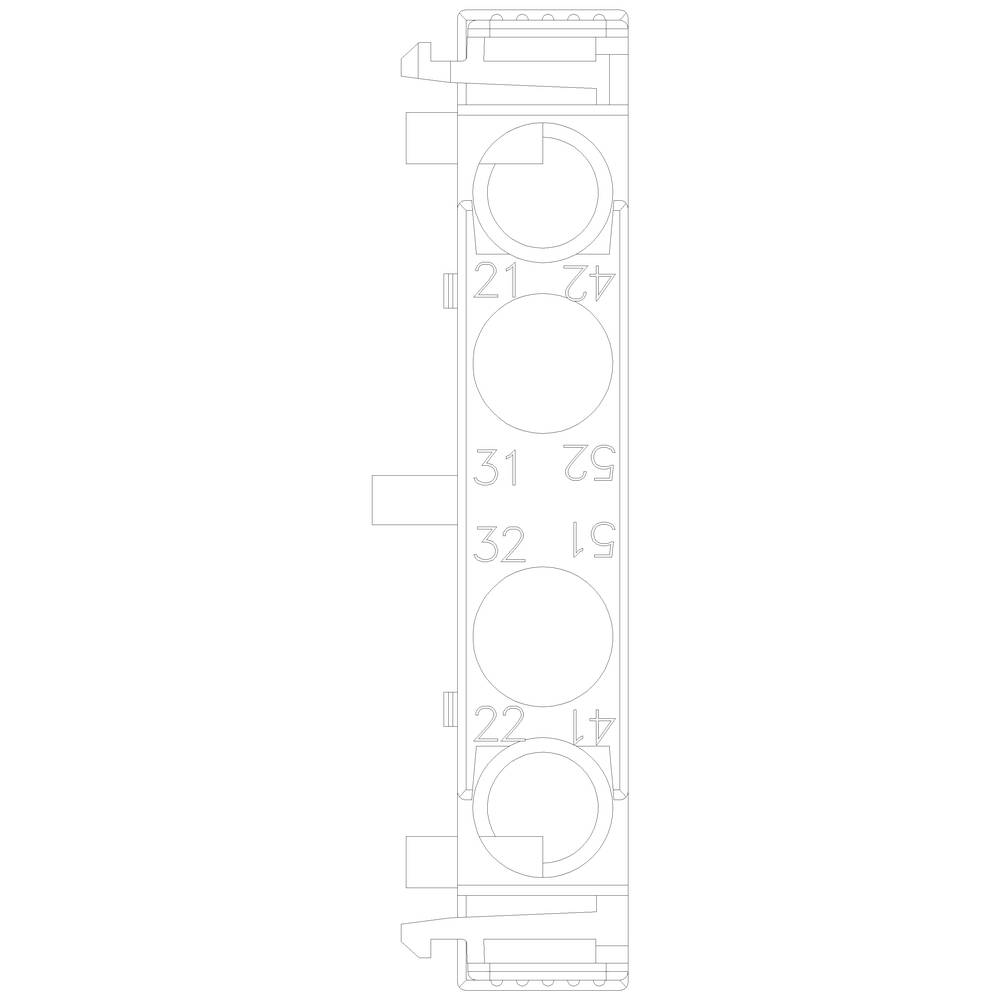

Egy alkatrész műszaki rajza, amelyen több ovális nyílás található, 21-től 52-ig számozva, két függőleges sorban elrendezve.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csomagolás

darab

Gyártói szám

3RH2911-1DA02

Beépítési méret

S00

Érintkező típus

2 nitó

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (7787Ft / Darab)

7787Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-1DA02

Beépítési méret: S00

Érintkező típus: 2 nitó

Segédérintkező típus: 2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 57.4 mm

Mélység: 66 mm

Méret: (Sz x Ma x Mé) 10 x 57.4 x 66 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704647 Siemens 3RH2911-1DA02 Védőkapcsoló tömb 2 nitó Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704647 Siemens 3RH2911-1DA02 Védőkapcsoló tömb 2 nitó Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 d

Leírás

Segédérintkező blokk, oldal, 2 Ö áramlási út 1 Ö, 1 Ö, motoros mágneskapcsolókhoz, S00 méret, csavaros csatlakozás R: 21/22, 31/32 L: 41/42, 51/52 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. Az oldalra szerelt 3RH29 segédkapcsolók a 3RT2 mágneskapcsolókra szerelhetők fel a szerelőszerszám méretétől függetlenül. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
