Siemens 3RH2911-1FA22 Védőkapcsoló tömb Azonnal kapcsoló 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Si vásárlása

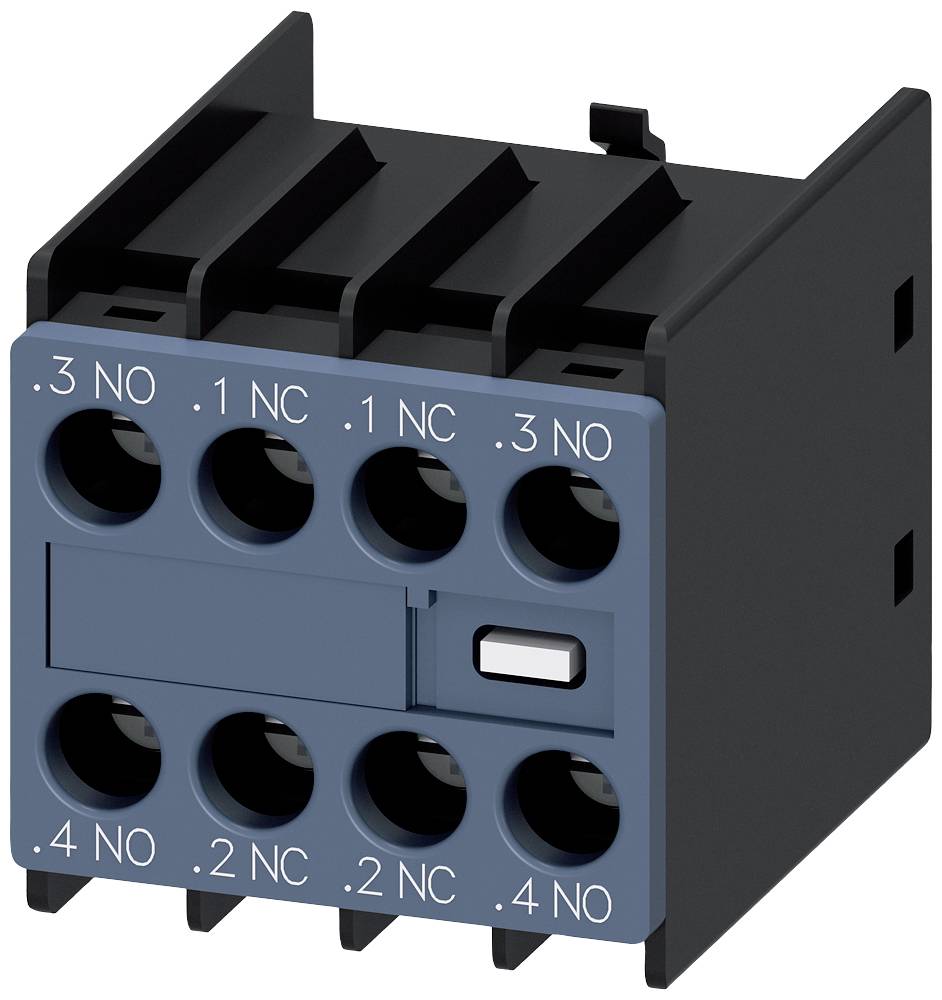

Elektromos relé alkatrész több csatlakozóval, amelyek '.3 NO', '.1 NC', '.4 NO' felirattal vannak ellátva. Elektromos kapcsolási célokat szolgál.

Hasonló kivitel

Ipari gépvezérlés esőben. Balra a nyitott kapcsolószekrény panel látható kábelekkel és kapcsolókkal; jobbra esőcseppek az üvegen.

A diagram mutatja a Schütz kapcsolót 500-as méretben, tartozékokkal. Számozott alkatrészek: segédkapcsoló, reteszelés, funkcionális modulok. Magyarázatok minden egyes alkatrészhez.

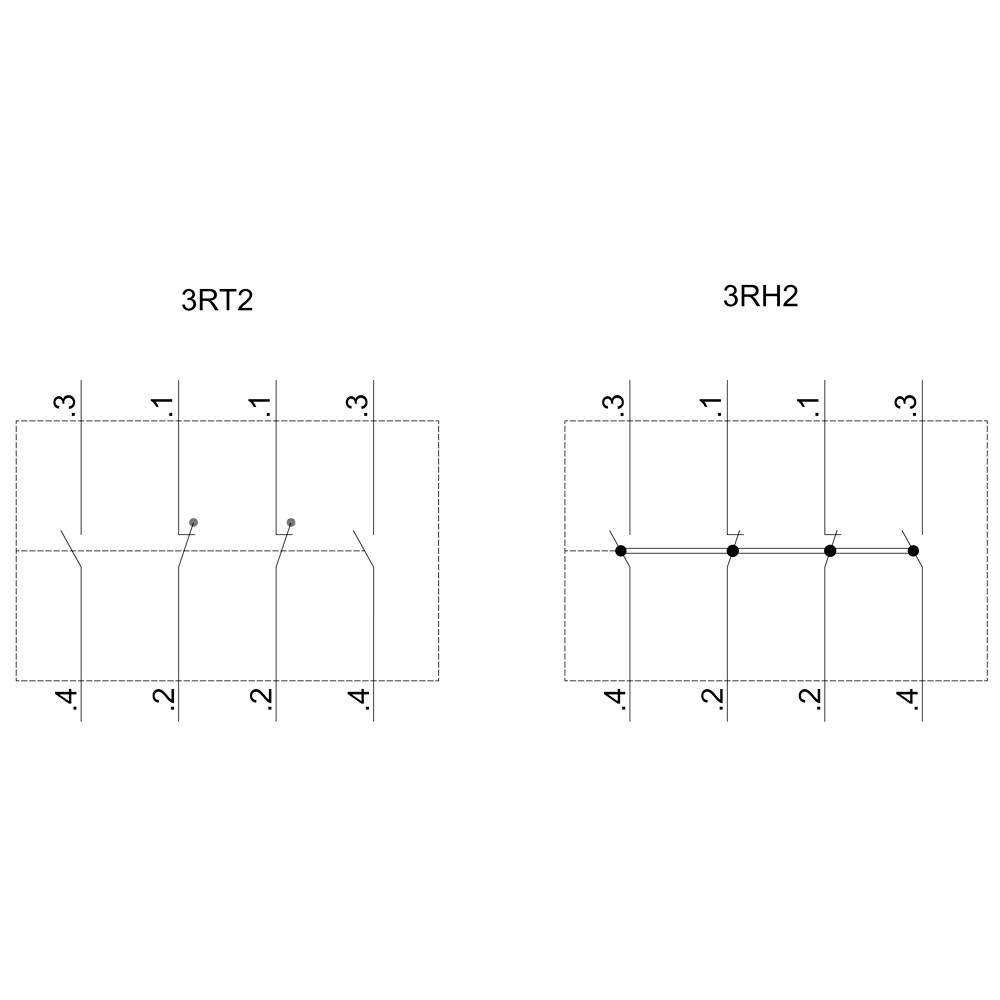

Kapcsolási rajz két oszloppal: a bal oldali '3RT2' négy vízszintes vonalat mutat 1-4 számozással; a jobb oldali '3RH2' hasonló vonalakkal rendelkezik.

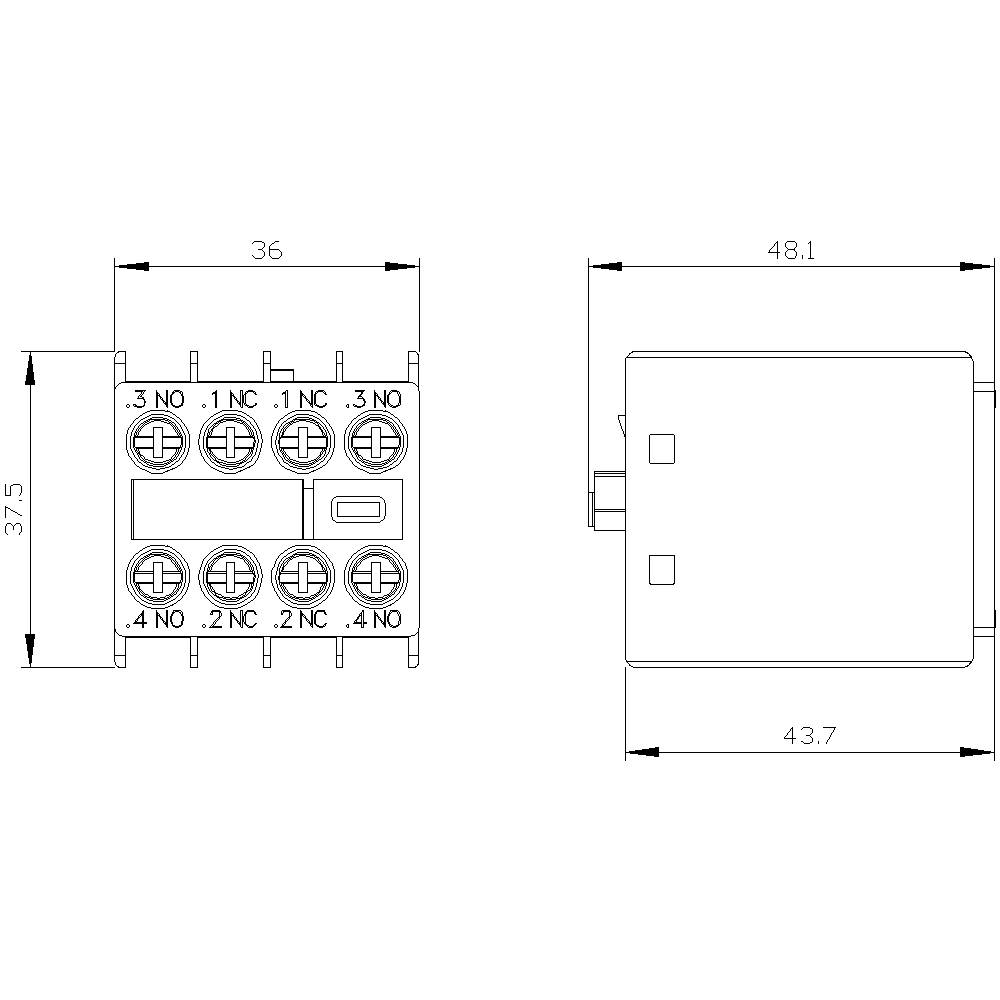

Műszaki rajz egy elektromos relé méreteiről: 36 mm szélesség, 37,5 mm magasság, 48,1 mm mélység. Felülnézet és oldalnézet.

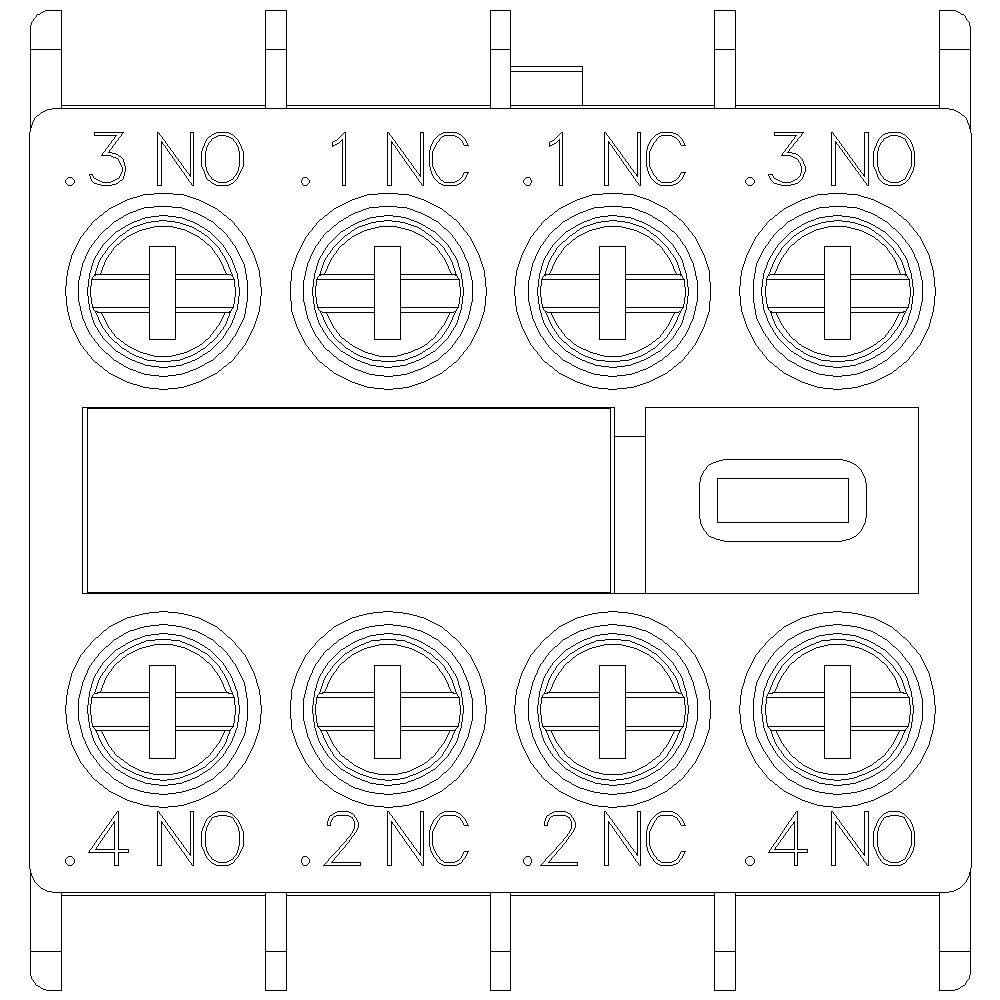

'Nyolc csatlakozóval rendelkező elektromos kapcsoló kapcsolási rajza, felül megjelölve .3 NO, .1 NC, .1 NC, .3 NO, alul pedig .4 NO, .2 NC, .2 NC, .4 NO jelöléssel.'

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Pólusszám

4 pólusú

Terhelési áram

10 A

Csatlakozó

Csavaros kapocs

Gyártói szám

3RH2911-1FA22

Adatlap (PDF)

Szállítás: 10. 6. K.

44 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (9441Ft / Darab)

9441Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kiegészítő kapcsolóblokk, elülső, 2 S + 2 Ö, áramvezetési út 1 S, 1 Ö, 1 Ö, 1 S, segéd- és motor-kontaktorokhoz, 3RT2 csavaros csatlakozás, .3 / .4, .1 / .2, .1 / .2, .3 / .4 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbításához a vezérlőáramkörben. A 3RH29 elülső oldali segédkapcsolók bármilyen szerszám nélkül felszerelhetők a 3RT2 kontaktorokra és a 3RH2 kontaktor relékre. A 3RH19 / 3RH29 segédkapcsoló blokkok elöl vagy oldalra szerelhető változatokként kaphatók, legfeljebb négy, általában nyitott vagy legfeljebb két, általában nyitott, általában nyitott és általában zárt érintkezővel. A segédkapcsolókat pozitív meghajtású érintkező elemekként lehet megtervezni a 3RH segédkontaktorokban vagy tükörérintkezőkként a 3RT tápkontaktorokban. Csavaros csatlakozással és rugós csatlakozással kaphatók. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-1FA22

Beépítési méret: S00

Pólusszám: 4 pólusú

Kapcsolás típus: Azonnal kapcsoló

Segédérintkező típus: 2 záró
2 nitó

Kapcsolási feszültség (max.): 600 V/DC
690 V/AC

Tartós áram (max.): 10 A

Terhelési áram: 10 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Előlap

Csatlakozó: Csavaros kapocs

Élettartam (elektromos): 200000

Élettartam (mechanikus): 1.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 37.5 mm

Mélység: 43.7 mm

Méret: (Sz x Ma x Mé) 36 x 37.5 x 43.7 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 0.05

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 2

: 0

UKCA: nem jellemző
