Siemens 3RH2911-1NF02 Védőkapcsoló tömb 2 nitó Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

Egy kék elektromos kapcsolókészülék több csatlakozónyílással és egy fehér kapcsolóval a közepén. A '.1 NC' és '.2 NC' jelölésekkel.

Hasonló kivitel

'Pillantás egy gépterembe; több kábellel és elektronikai alkatrészekkel ellátott kapcsolószekrény látható, mellette egy ablak esőcseppekkel az üvegen.'

Az ábra bemutatja a védőkapcsolók és tartozékok felépítését és példáit. Tartalmaz számozott leírásokat az alkatrészekről, mint például a segédkapcsolók és funkcionális modulok.

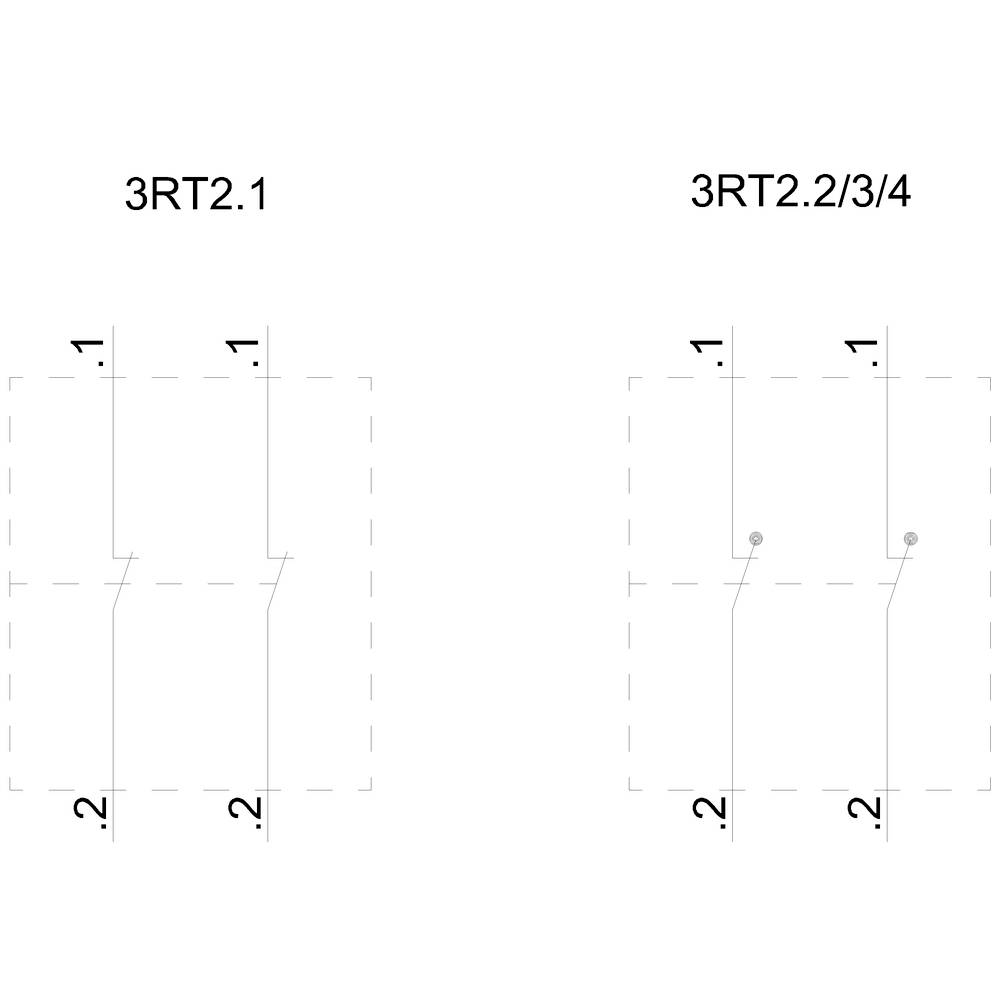

Egy diagram mutatja két mágneskapcsoló elektromos kapcsolási rajzát: baloldalt a 3RT2.1 egy kapcsolóval, jobboldalt a 3RT2.2/3/4 két kapcsolóval.

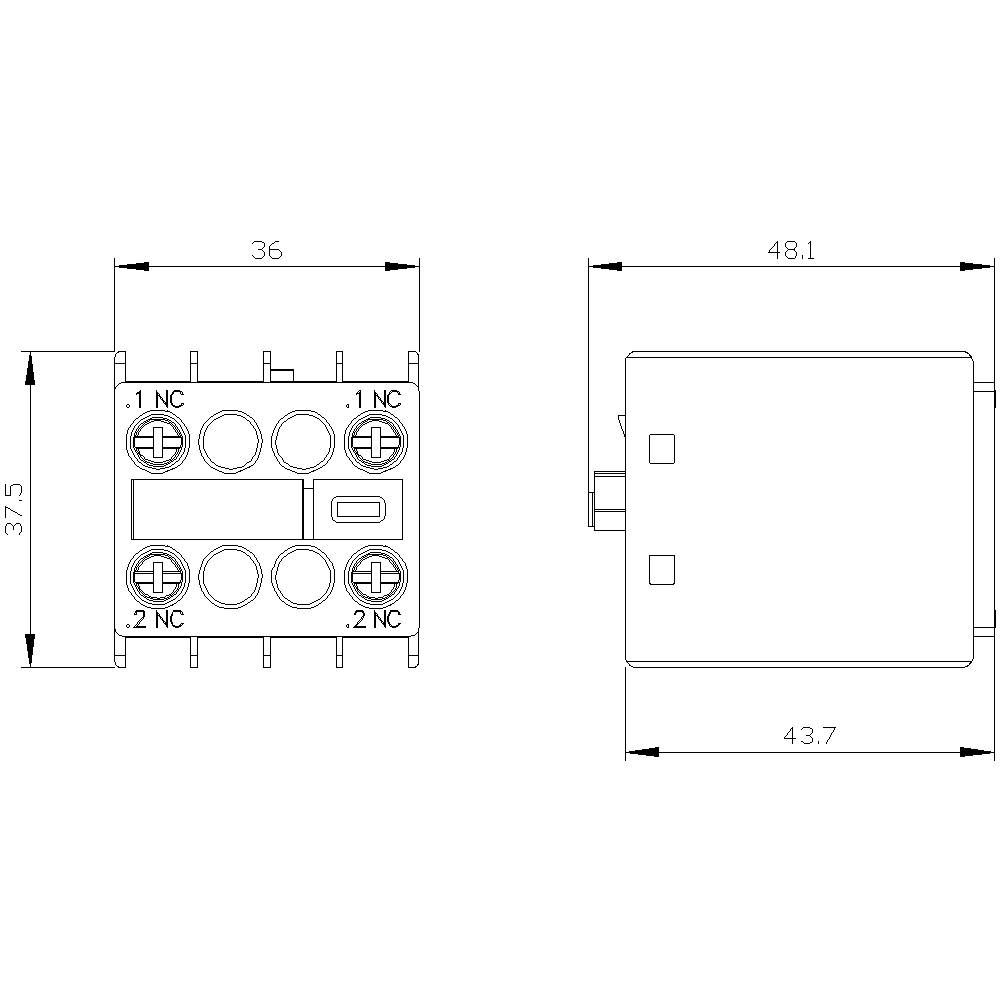

Műszaki rajz egy relé elölnézeti és oldalnézeti ábrázolásával, méretekkel: magasság 37,5 mm, szélesség 36 mm, mélység 48,1 mm. Csatlakozók: 1 NC, 2 NC.

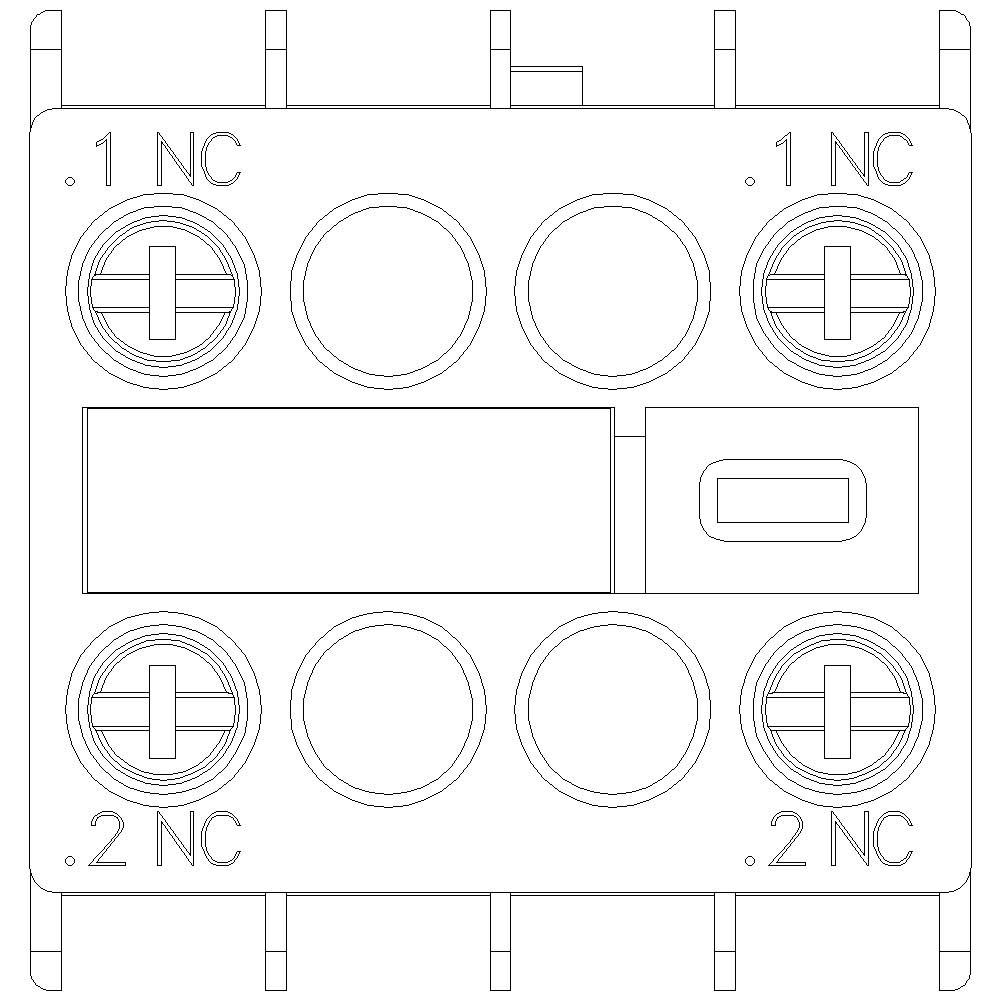

Villamos kapcsoló műszaki rajza több kerek csatlakozóval, amelyen '.1 NC' és '.2 NC' felirat szerepel.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csomagolás

darab

Gyártói szám

3RH2911-1NF02

Beépítési méret

S00

Érintkező típus

2 nitó

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (16 528 Ft / Darab)

16 528 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Csomagolás: darab

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-1NF02

Beépítési méret: S00

Érintkező típus: 2 nitó

Segédérintkező típus: 2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 37.5 mm

Mélység: 43.7 mm

Méret: (Sz x Ma x Mé) 36 x 37.5 x 43.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745090 Siemens 3RH2911-1NF02 Védőkapcsoló tömb 2 nitó Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745090 Siemens 3RH2911-1NF02 Védőkapcsoló tömb 2 nitó Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

2NC elektronikus megszakító blokk, 1NC, -, -, 1NC áramút, segéd- és motoros mágneskapcsolókhoz, elülső csavaros csatlakozás, .1 / .2, - / -, - / -, .1 / .2 Segédkapcsoló SIRIUS 3RH29 a segédérintkezők meghosszabbítására a vezérlő áramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
