Siemens 3RH2911-2DA02 Védőkapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db vásárlása

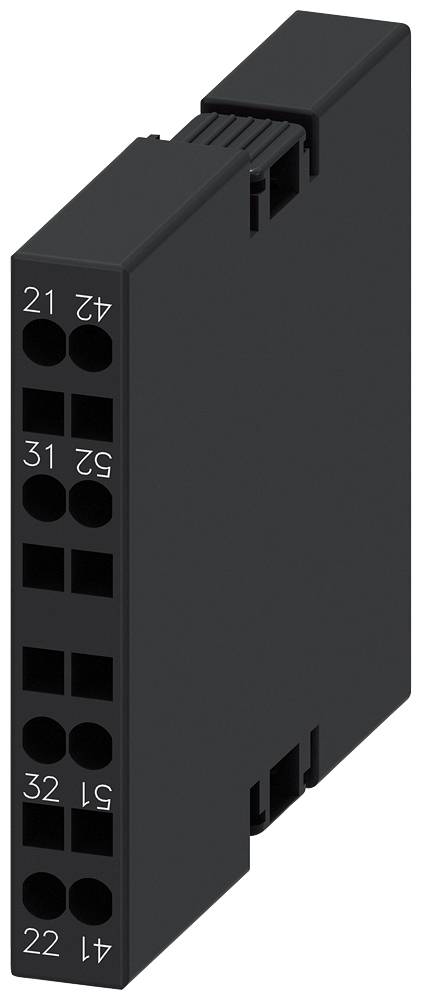

Elektronikus modul több számozott csatlakozóval, két sorban elrendezve, ferde nézetben ábrázolva. A felső oldala zárt.

Hasonló kivitel

Egy elektromos alkatrészeket tartalmazó kapcsolószekrény balra és egy nagy ipari gép egy esőtől nedves ablak mögött jobbra.

Lövészek és felszerelésük ábrázolása, beleértve a segédkapcsolókat és csatlakozó elemeket. Minden elem számozva és megnevezve.

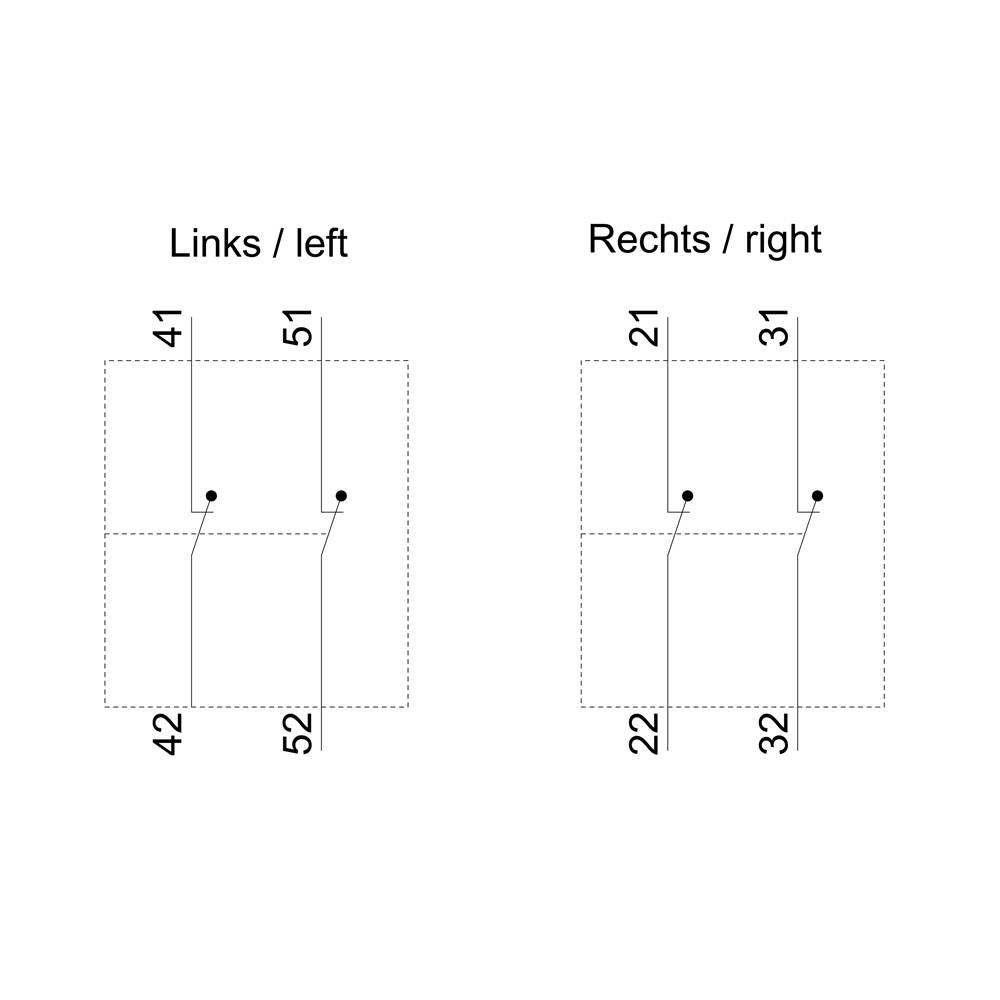

Az ábra két téglalap alakú kapcsolási rajzot mutat. Baloldalt: 41-től 42-ig, 51-től 52-ig. Jobboldalt: 21-től 22-ig, 31-től 32-ig. Kapcsolatok ábrázolása.

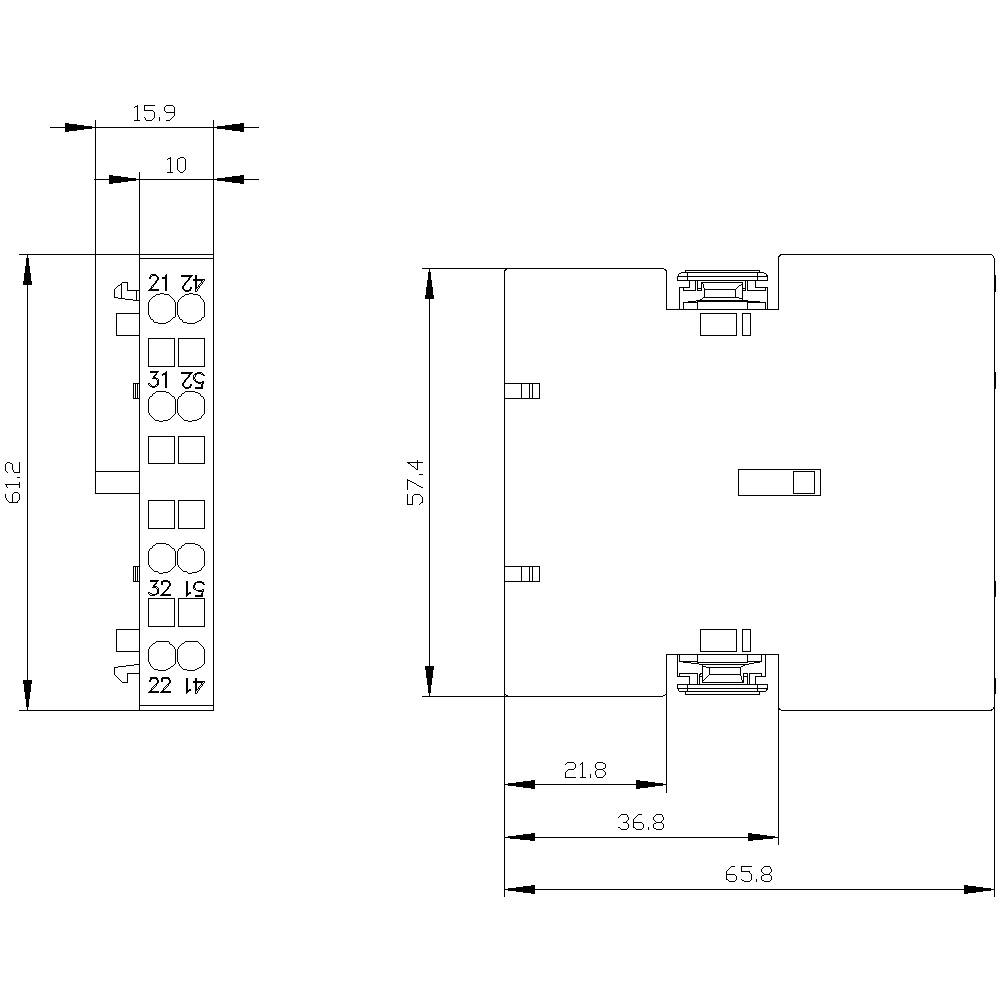

Műszaki rajz egy elektromos alkatrészről méretekkel: 15,9 x 61,2 mm; 57,4 mm magas. Különböző elektromos csatlakozások láthatók.

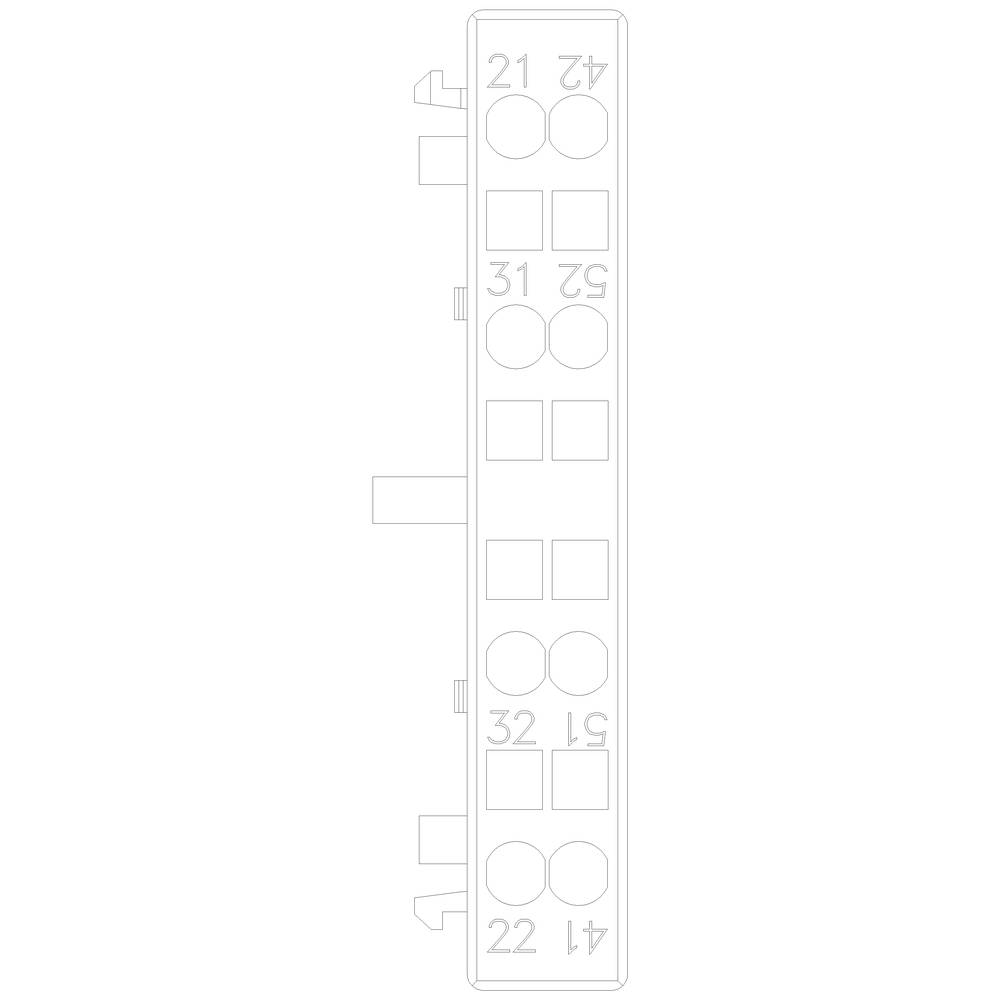

Egy elosztó műszaki rajza számozott aljzatokkal: 21, 22, 31, 32, 41, 42, 51, 52.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló

Csatlakozó

Húzórugós csatlakozó

Csomagolás

önálló

Gyártói szám

3RH2911-2DA02

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (7079Ft / Darab)

7079Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: önálló

Termék típus: Védőkapcsoló

Gyártói szám: 3RH2911-2DA02

Beépítési méret: S00

Segédérintkező típus: 2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 64.8 mm

Mélység: 66 mm

Méret: (Sz x Ma x Mé) 10 x 64.8 x 66 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1699245 Siemens 3RH2911-2DA02 Védőkapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699245 Siemens 3RH2911-2DA02 Védőkapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Kiegészítő kapcsoló oldalán, 2NC, áramút 1NC, 1NC, motoros mágneskapcsolókhoz, BGR. S00, rugós csatlakozás, R: 21/22, 31/32 L: 41/42, 51/52 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbításához a vezérlőáramkörben. Az oldalra szerelt 3RH29 segédkapcsolók a 3RT2 mágneskapcsolókra szerelhetők fel a szerelőszerszám méretétől függetlenül. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
