Siemens 3RH2911-2DA20 Védőkapcsoló 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

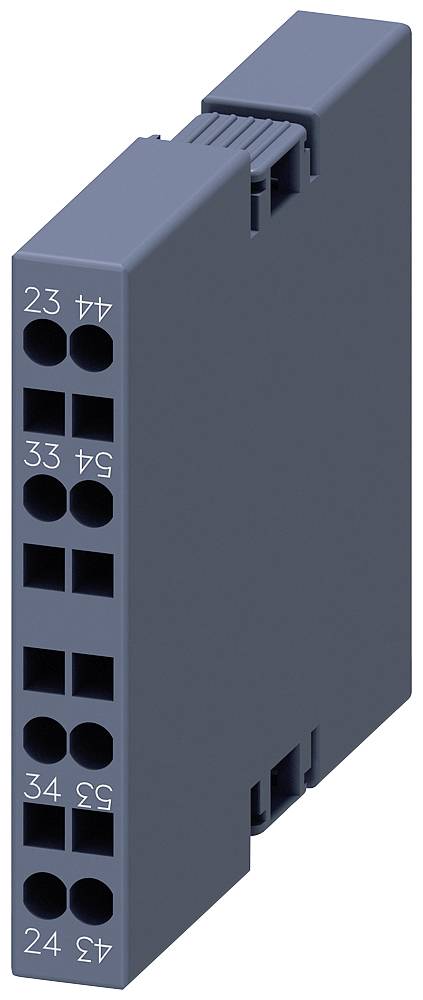

Kék színű, téglalap alakú elektronikus modul, két sorban elrendezett 12 számozott csatlakozóval, ipari felhasználásra.

Hasonló kivitel

Egy nyitott vezérlőszekrény tele elektromos alkatrészekkel áll egy esős ablak mellett, amely egy ipari környezetre néz.

A diagram bemutatja a 500-as méretű védő- és csatolóalkatrészeket a szerelési lehetőségekkel. A különböző csatlakozók és funkciós betétek számozottak.

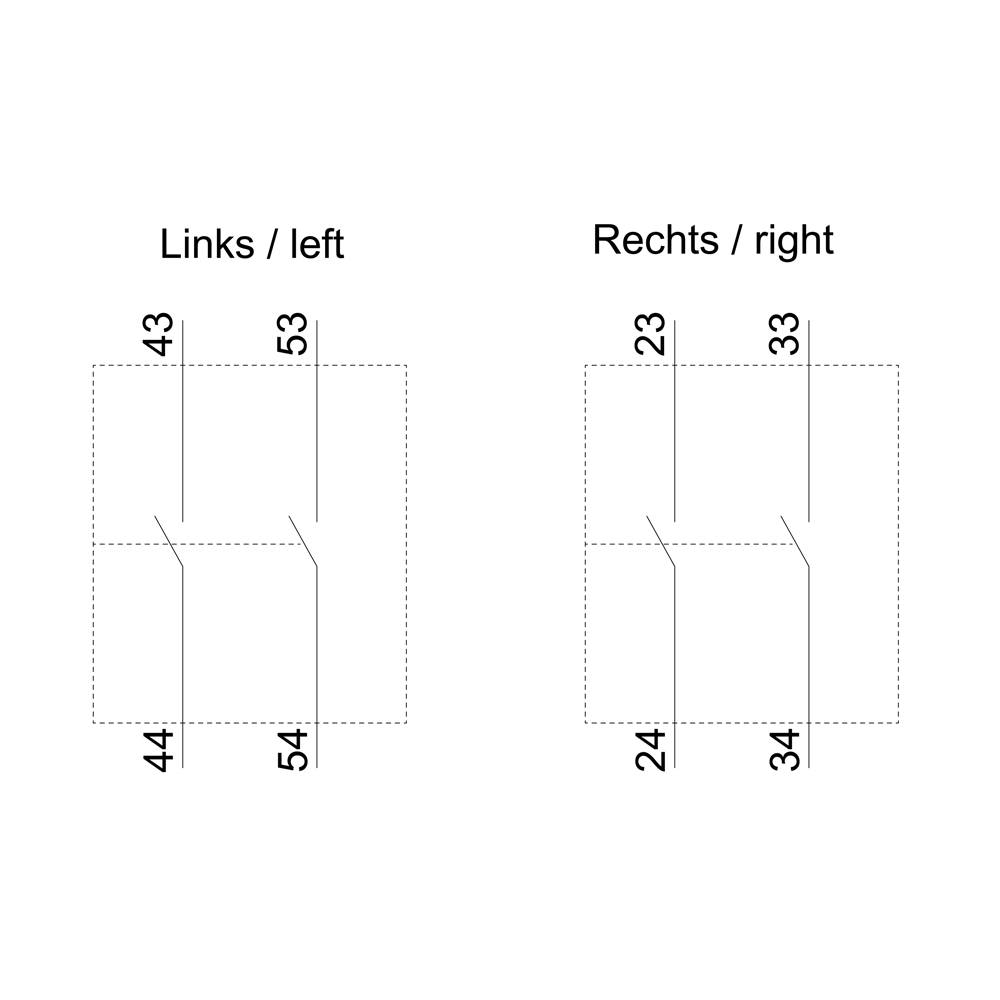

A diagram két azonos objektumot mutat vonalakkal: Balra számozva 43, 53, 44, 54; Jobbra számozva 23, 33, 24, 34.

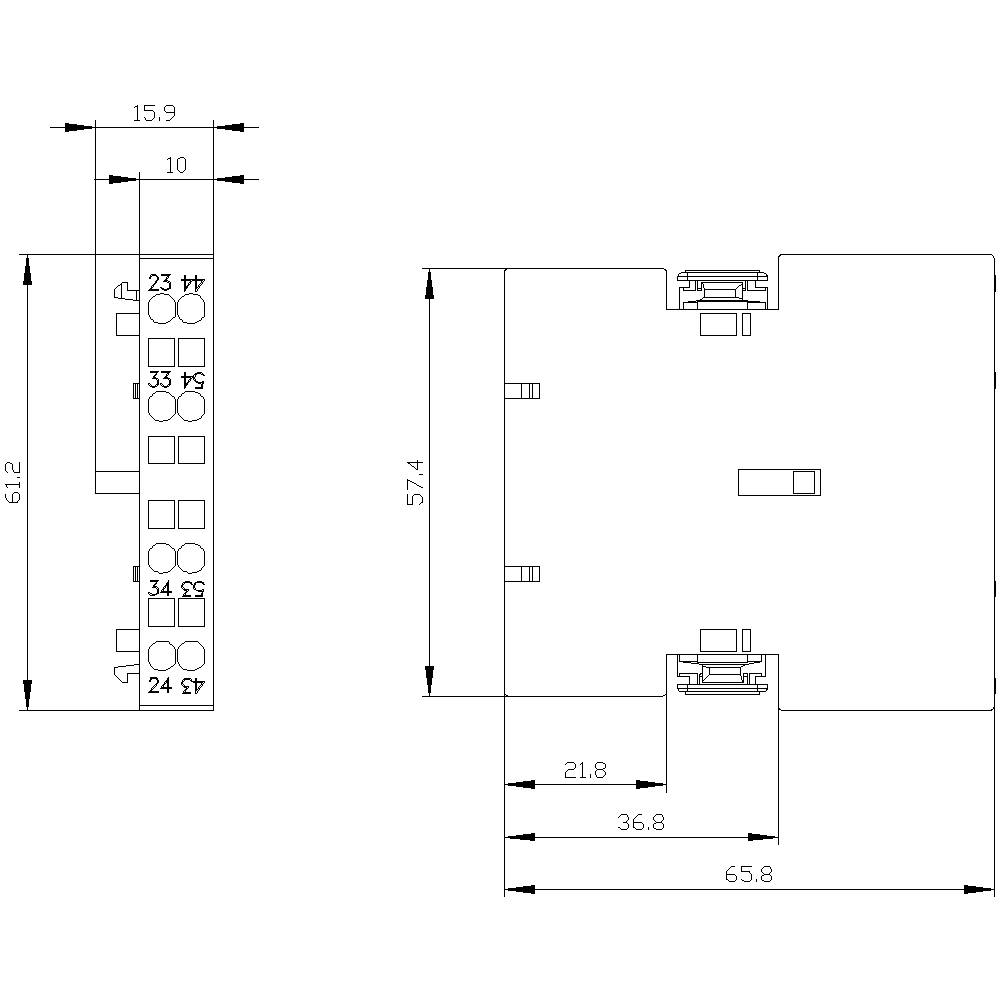

Egy elektromos csatlakozómodul műszaki rajza részletes méretmegadásokkal milliméterben. Oldal- és felülnézet ábrázolva.

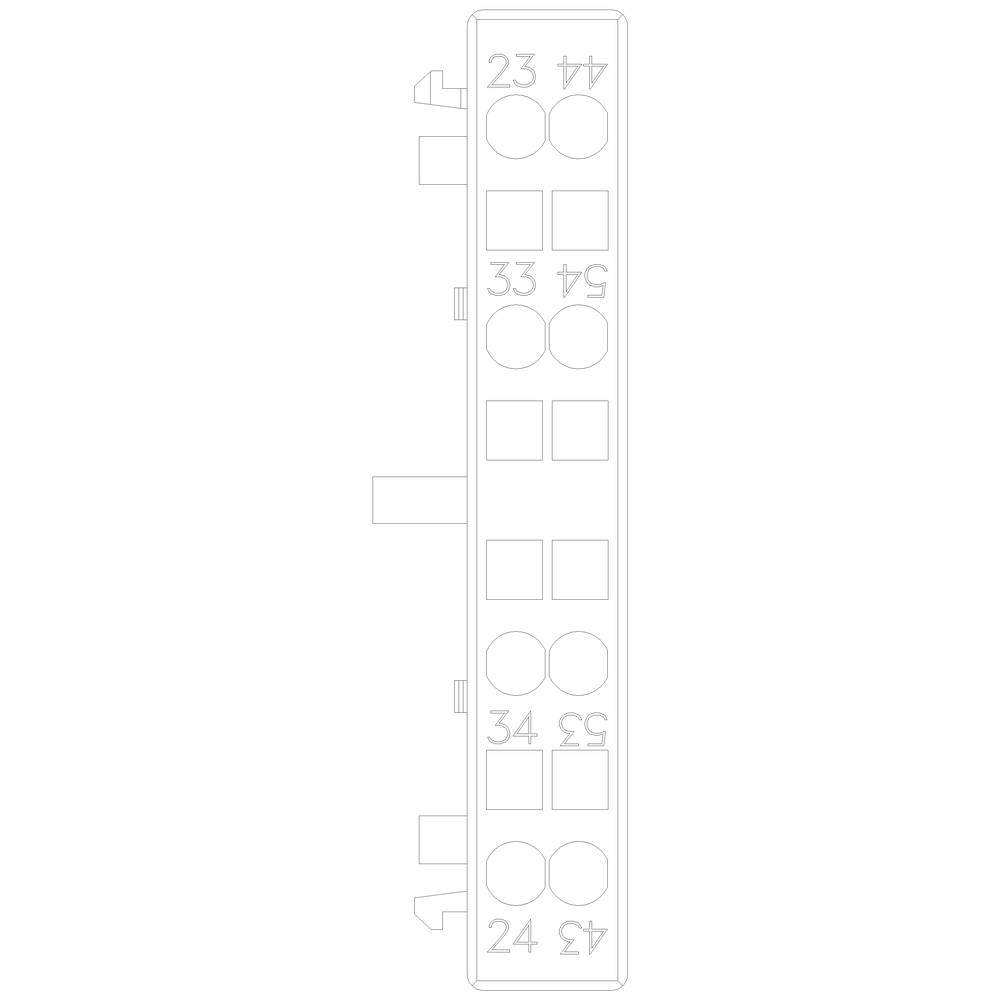

Diagram egy patch panelről, amelynek csatlakozói 23-tól 44-ig vannak számozva. Minden mező két kerek csatlakozóhellyel rendelkezik.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2911-2DA20

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (6055Ft / Darab)

6055Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Védőkapcsoló

Gyártói szám: 3RH2911-2DA20

Beépítési méret: S00

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 64.8 mm

Mélység: 66 mm

Méret: (Sz x Ma x Mé) 10 x 64.8 x 66 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 2

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742786 Siemens 3RH2911-2DA20 Védőkapcsoló 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742786 Siemens 3RH2911-2DA20 Védőkapcsoló 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Kiegészítő kapcsoló oldalán, 2NC, áramút 1S, 1S motoros mágneskapcsolókhoz, BGR. S00, rugós csatlakozás, R: 23/24, 33/34 L: 43/44, 53/54 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. Az oldalra szerelt 3RH29 segédkapcsolók a 3RT2 mágneskapcsolókra szerelhetők fel a szerelőszerszám méretétől függetlenül. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
