Siemens 3RH2911-2DE11 Védőkapcsoló Azonnal kapcsoló 1 váltó Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

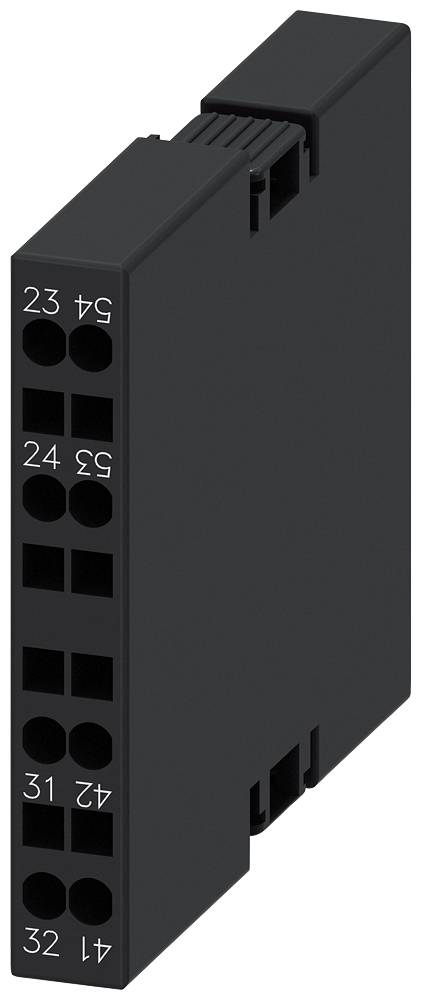

Fekete elektromos modul csatlakozókkal és számozott csatlakozókapcsokkal az elülső oldalán.

Hasonló kivitel

Egy elektromos szekrény nyitott ajtókkal komplex elektronikát és kábelezést mutat. Kívül egy esős ablak elmosódott háttérrel.

'Útmutató a védőrelék és segédkapcsolók bekötéséhez.' Bemutatva: A pólus típusú segédkapcsolók pozíciói, funkciói és áramkörei.

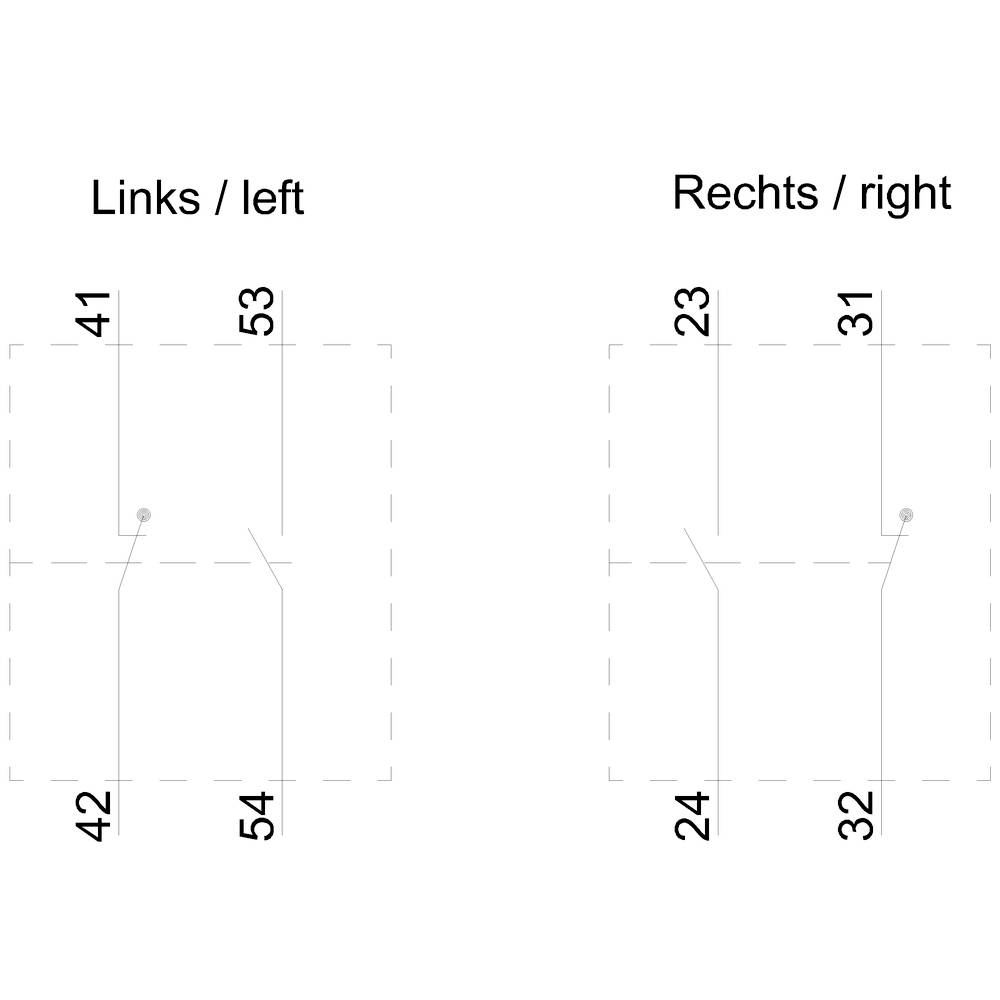

'Bal / bal' és 'Jobb / jobb' diagramok függőleges és vízszintes vonalakat mutatnak. Számok: Bal 41, 42, 53, 54; Jobb 23, 24, 31, 32.

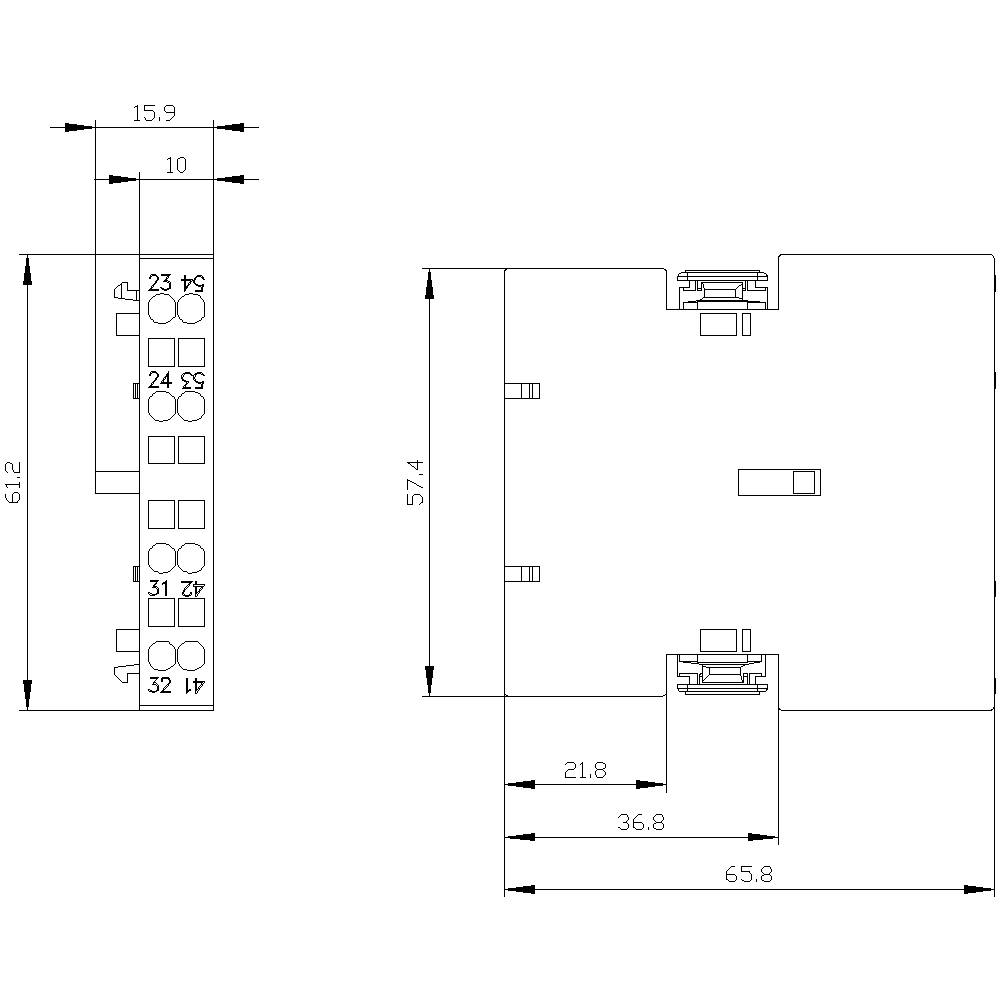

Egy elektromos készülék műszaki rajza pontos méretekkel milliméterben. Az elölnézet és az oldalnézet méreteket és csatlakozási pontokat mutat.

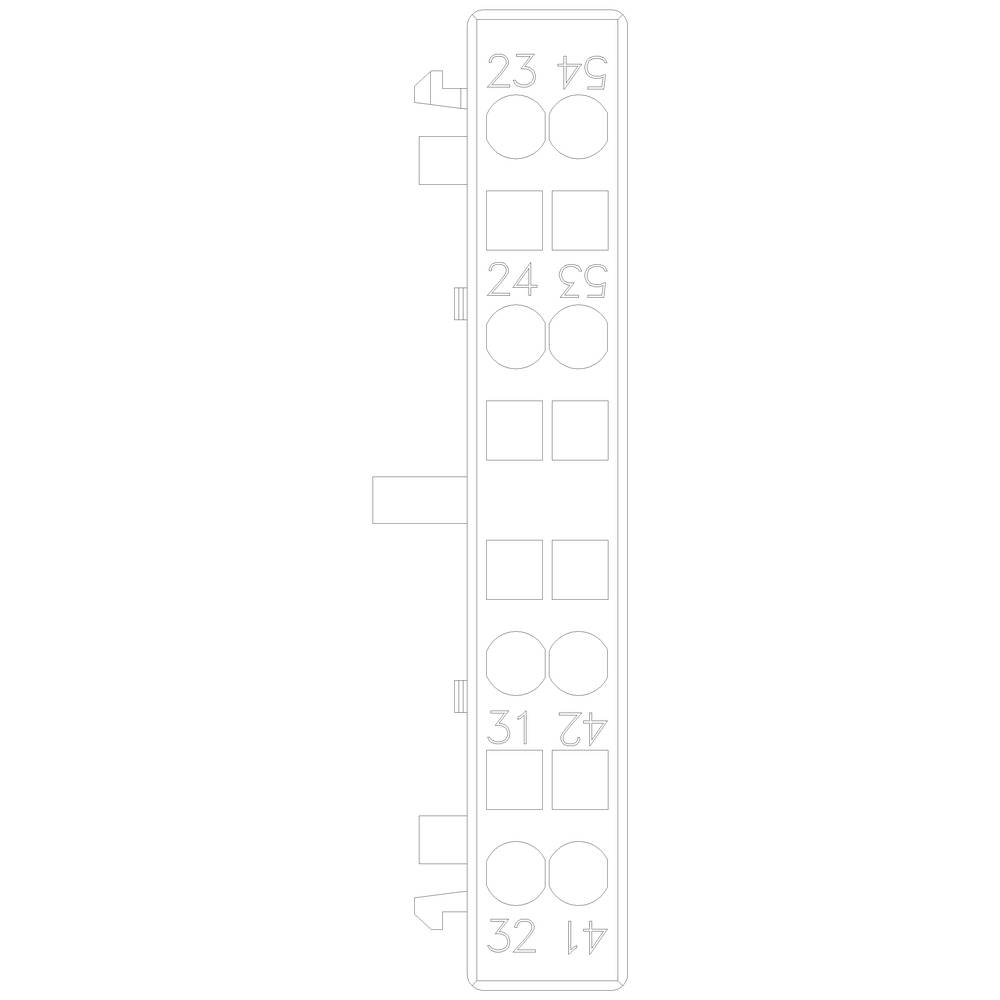

A frontlemez vázlata téglalap alakú és kerek kivágásokkal két függőleges sorban. A 23-tól 42-ig terjedő számok baloldalon vannak jelölve.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2911-2DE11

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (16 528 Ft / Darab)

16 528 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Védőkapcsoló

Gyártói szám: 3RH2911-2DE11

Beépítési méret: S00

Kapcsolás típus: Azonnal kapcsoló

Érintkező típus: 1 váltó

Segédérintkező típus: 1 váltó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 61.2 mm

Mélység: 66 mm

Méret: (Sz x Ma x Mé) 10 x 61.2 x 66 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1732550 Siemens 3RH2911-2DE11 Védőkapcsoló Azonnal kapcsoló 1 váltó Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1732550 Siemens 3RH2911-2DE11 Védőkapcsoló Azonnal kapcsoló 1 váltó Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Oldalra szerelt elektronikus segédkapcsoló, áram 1 S, 1NC, motoros mágneskapcsolókhoz, S00 méret 3RT2, rugós csatlakozással jobbra: 23/24, 31/32 balra: 41/42, 53/54 SIRIUS 3RH29 segédérintkező a segédérintkezők meghosszabbítására a vezérlőáramkörben. Az oldalra szerelt 3RH29 segédkapcsolók a 3RT2 mágneskapcsolókra szerelhetők fel a szerelőszerszám méretétől függetlenül. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
