Siemens 3RH2911-2FB22 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

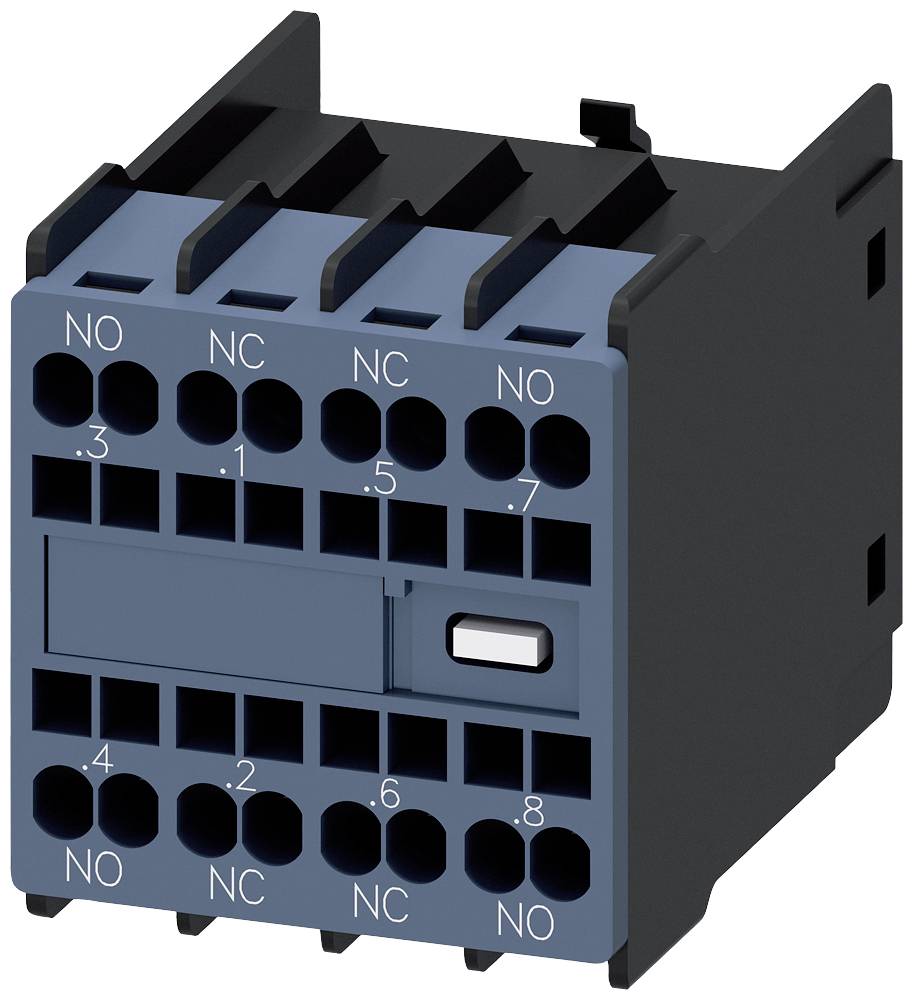

Fekete elektromos érintkezőblokk több csatlakozóval. Elölnézet kék csatlakozókkal, oldalnézet a ház formájáról.

Hasonló kivitel

Egy ipari kapcsolótábla nyitott és zárt komponensekkel bal oldalon, és egy nedves üvegfelület jobb oldalon, kék megvilágításban.

A 'Schütz Baugröße 500' diagram bemutatja a különböző segédkapcsolók típusait és azok csatlakozási lehetőségeit egy központi mágneskapcsolóhoz.

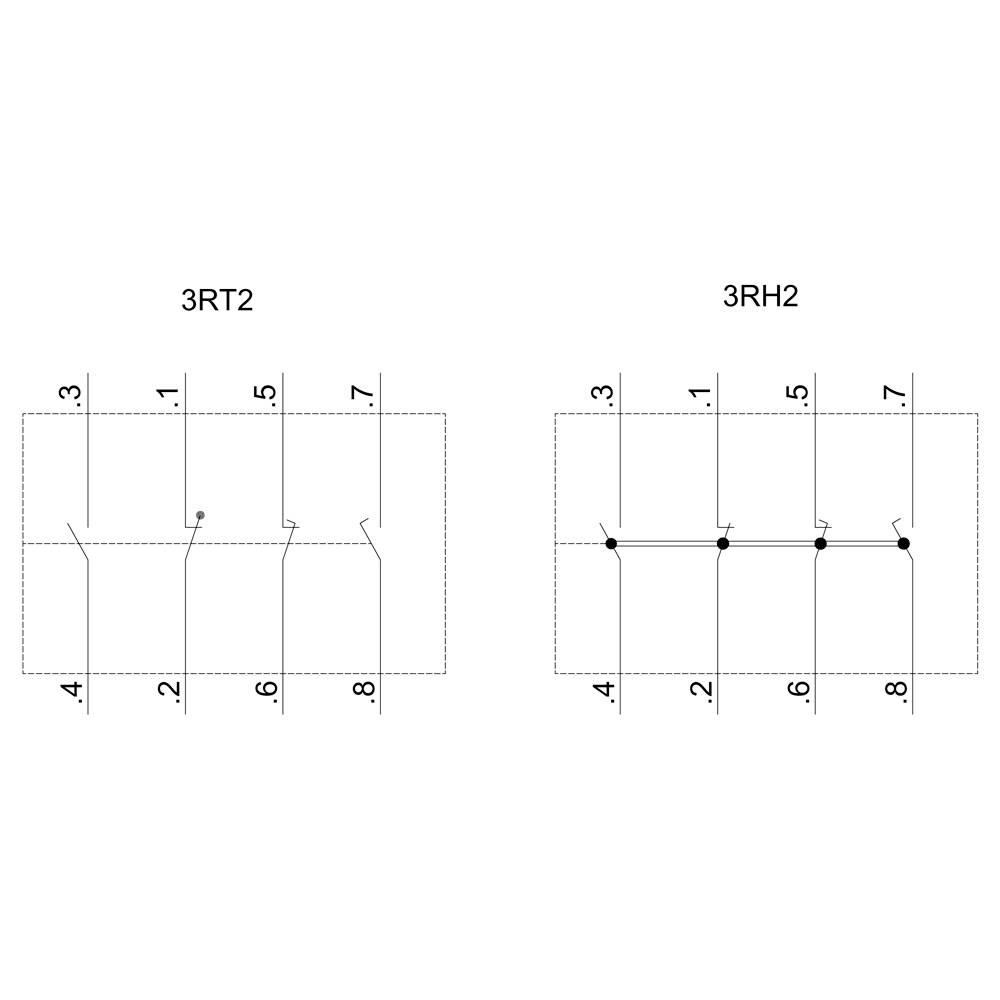

Kapcsolási rajz két relével, 3RT2 és 3RH2, egyenként számozott csatlakozókkal .1-től .8-ig. Koordináció és csatlakozási pontok feltüntetve.

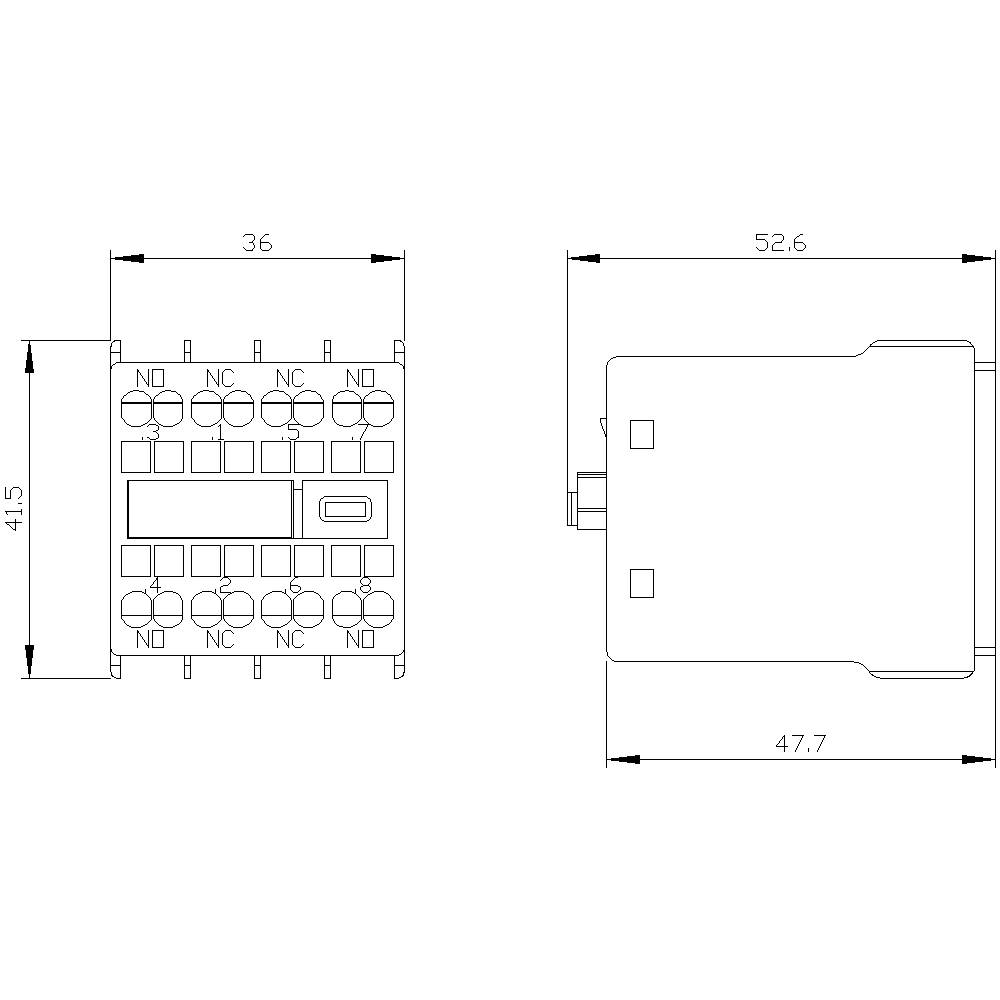

Két műszaki rajz egy elektronikus relével, 36x41,5 mm és 52,6x47,7 mm méretben, több érintkezővel megjelölve.

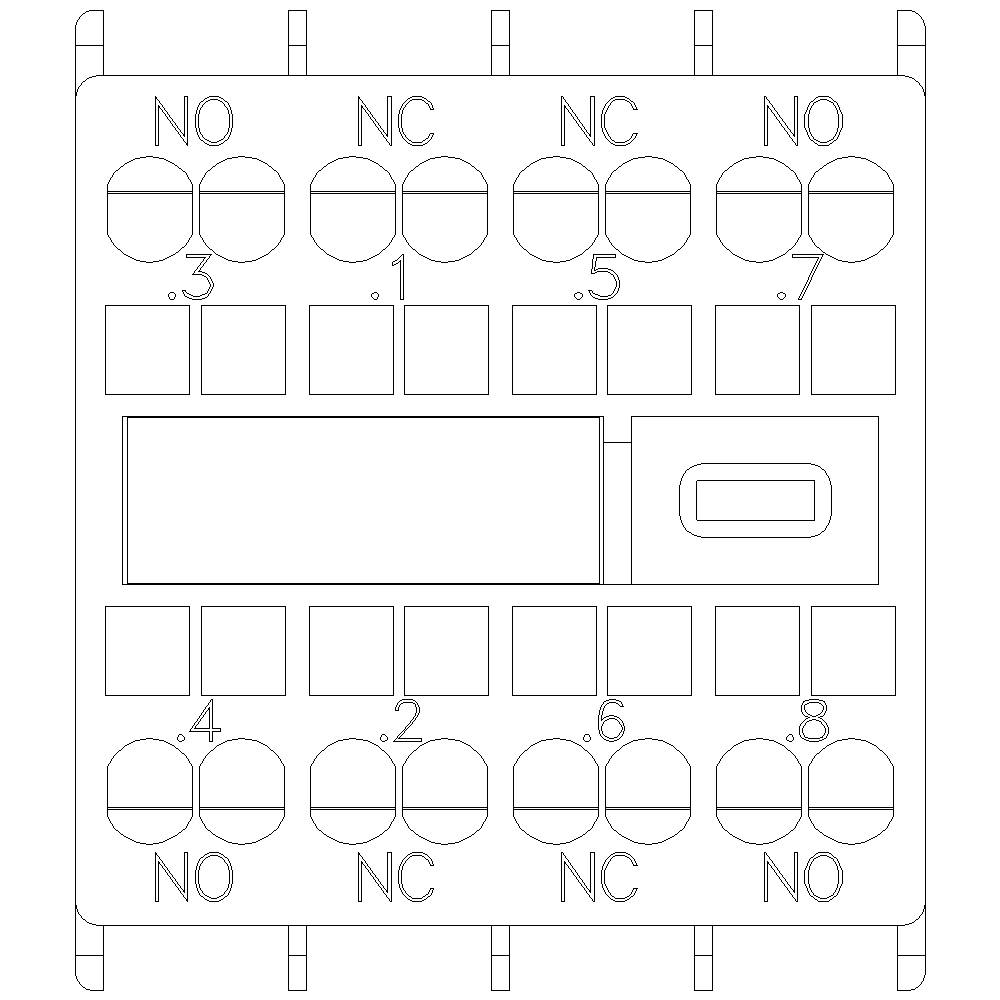

Egy elektromos érintkezős kapcsoló műszaki rajza nyolc számozott csatlakozóval, 'NC' és 'NO' feliratokkal.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2911-2FB22

Alkalmas márka

Siemens

Alkalmas a következő sorozatokhoz

Siemens Sirius sorozat

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-2FB22

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 41.5 mm

Mélység: 47.7 mm

Méret: (Sz x Ma x Mé) 36 x 41.5 x 47.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704674 Siemens 3RH2911-2FB22 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704674 Siemens 3RH2911-2FB22 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédkapcsoló blokk elülső, 2NO + 2NC, áramút 1S, 1NC, 1NC, 1N segédmotoros és motoros mágneskapcsolókhoz, 3RT2 rugós csatlakozás, .3 / .4, .1 / .2, .5 / .6, .7 / .8 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
