Siemens 3RH2911-2FC22 Védőkapcsoló tömb Azonnal kapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens vásárlása

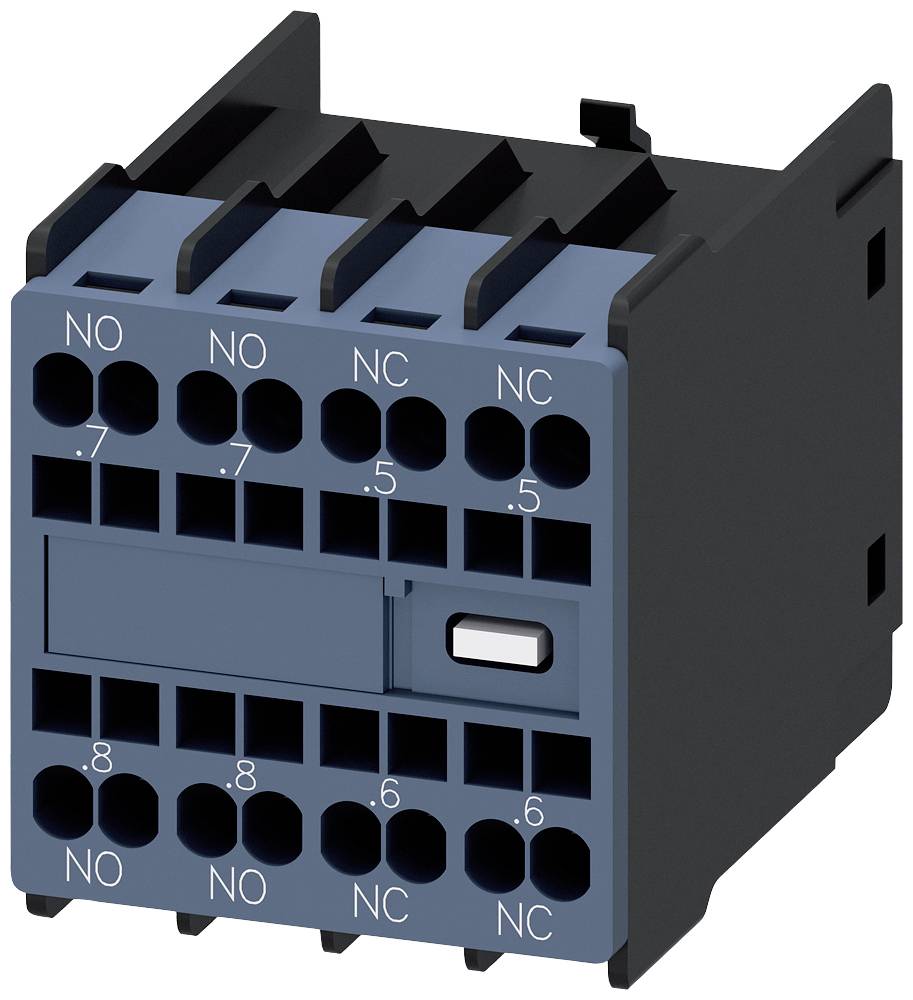

Elektromos relé modul több csatlakozóval, amelyen 'NO' és 'NC' jelölések találhatók.

Hasonló kivitel

Egy elektromos kapcsolószekrény tele kábelekkel és kapcsolókkal egy ablak előtt áll. Kint erősen esik az eső, és a víz lefolyik az üvegfelületen.

Diagram a Schütz védelméhez, 500-as méretű kivitel, robbanásszerű ábrázolásban mutatja a kapcsoló alkatrészeket, szerelési és működési leírásokkal.

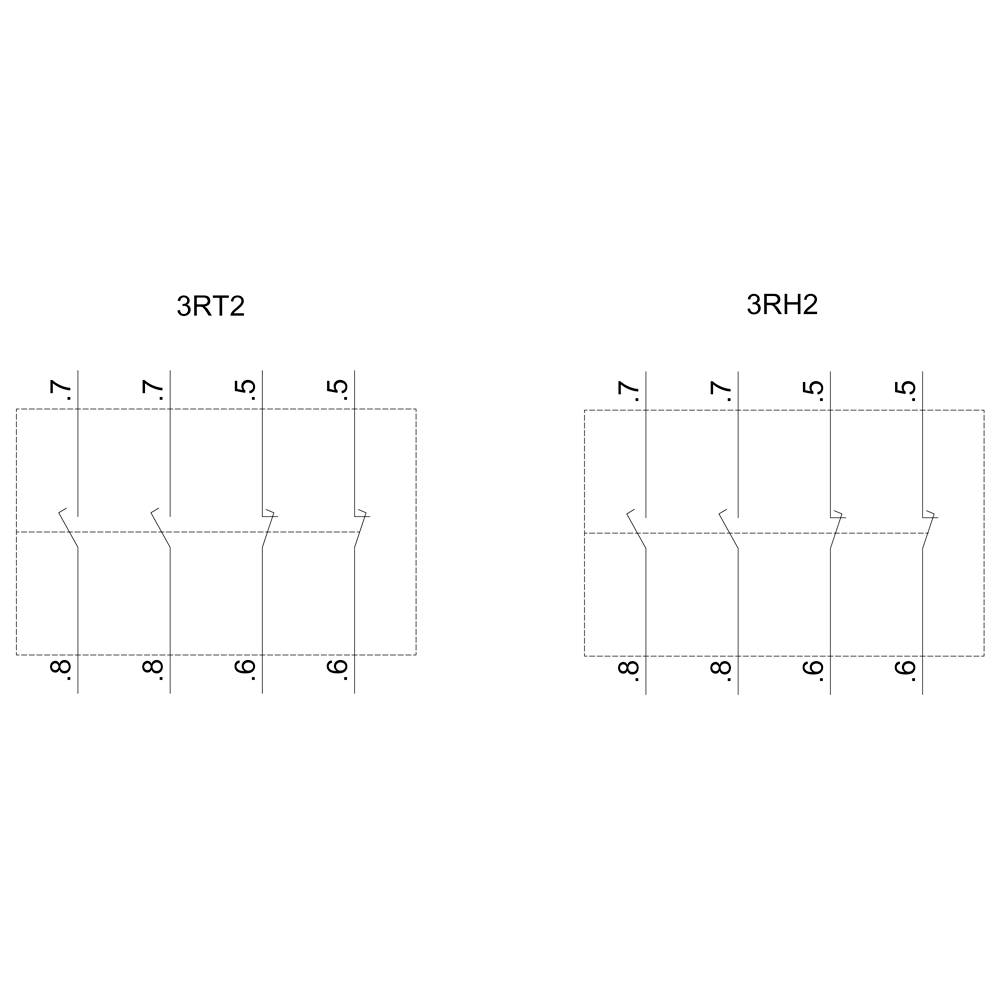

Két technikai rajz elektromos alkatrészekről, bal oldalon 3RT2 és jobb oldalon 3RH2, részletes méreteket mutatnak az 5-8 tartományban a függőleges skálán.

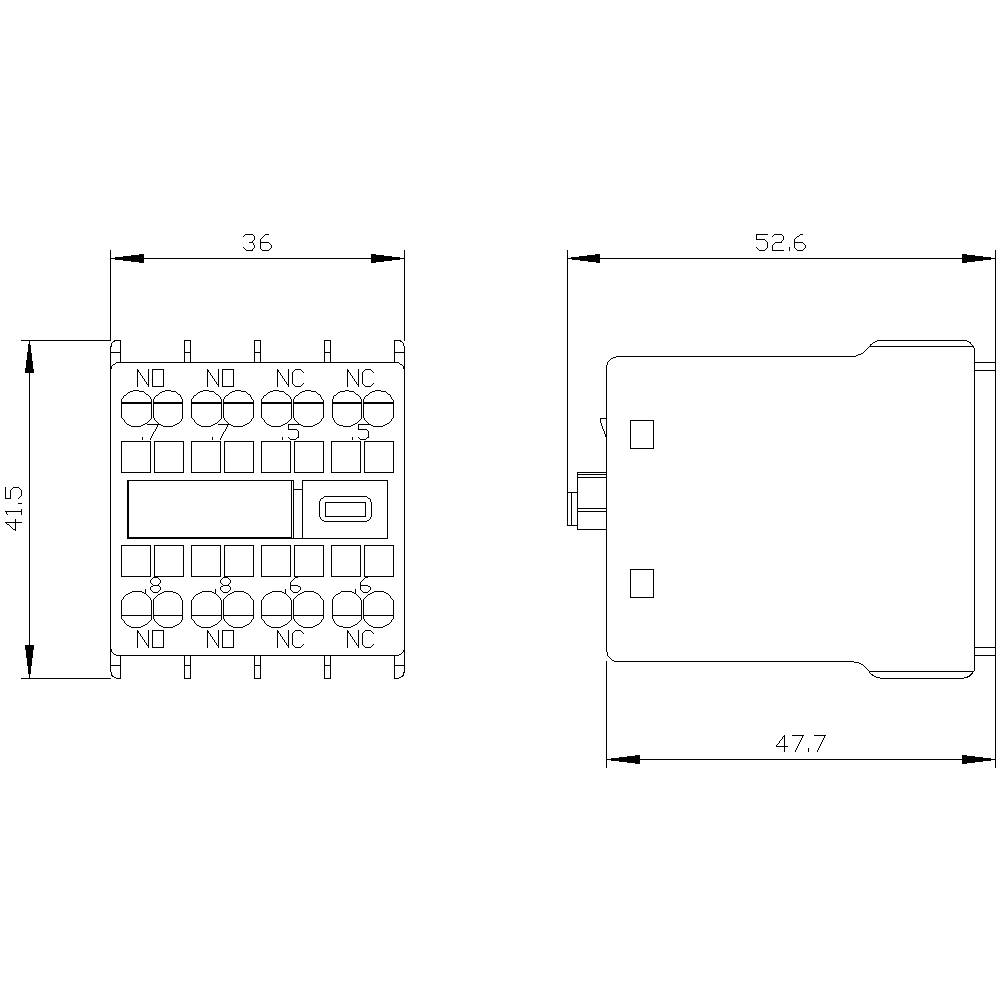

Egy elektromos relé műszaki rajza méretekkel: 36 x 41,5 mm frontális nézet, 52,6 x 47,7 mm oldalnézet.

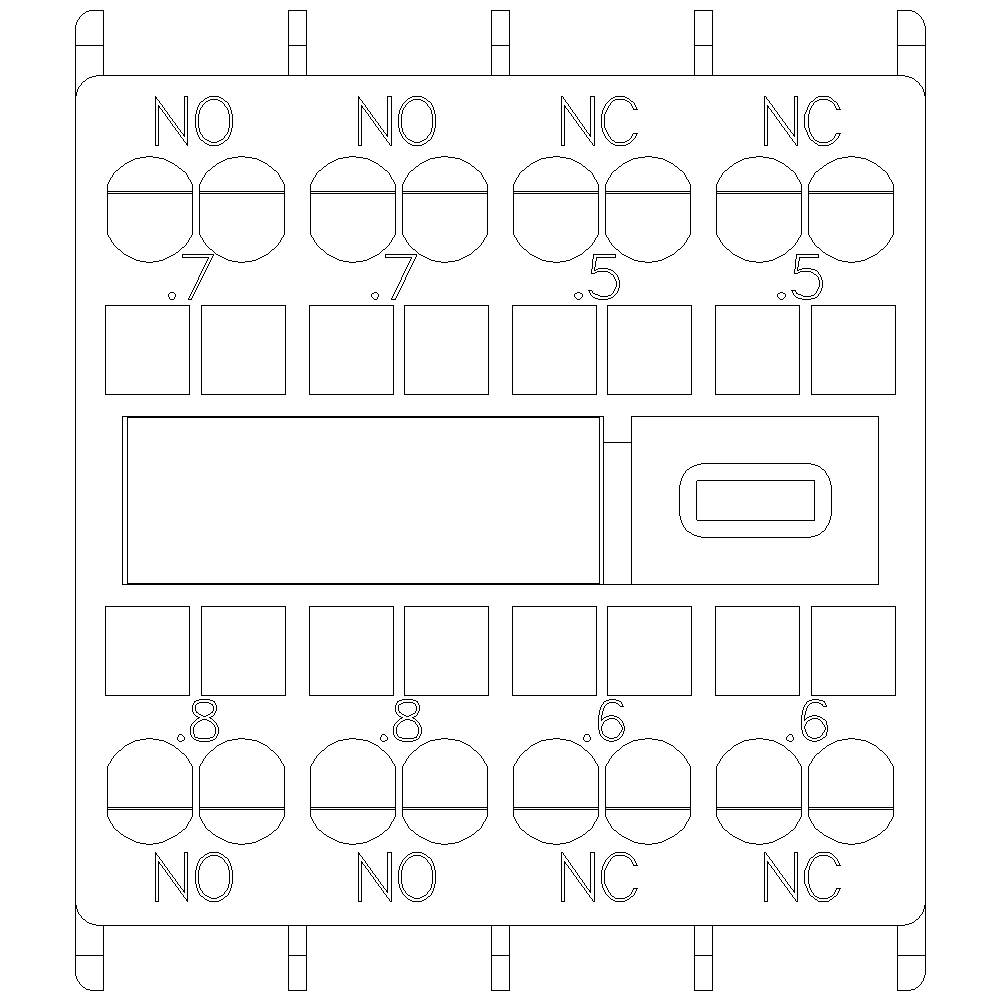

Elektromos kapcsolási rajz több csatlakozóval, amelyek "NO" (Normally Open - Alaphelyzetben nyitott) és "NC" (Normally Closed - Alaphelyzetben zárt) felirattal vannak ellátva, számokkal együtt.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2911-2FC22

Kapcsolás típus

Azonnal kapcsoló

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Csomagolás: darab

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-2FC22

Kapcsolás típus: Azonnal kapcsoló

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 41.5 mm

Mélység: 47.7 mm

Méret: (Sz x Ma x Mé) 36 x 41.5 x 47.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1699247 Siemens 3RH2911-2FC22 Védőkapcsoló tömb Azonnal kapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699247 Siemens 3RH2911-2FC22 Védőkapcsoló tömb Azonnal kapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

Leírás

Segédkapcsoló blokk elülső, 2S + 2NC, áramút 1S, 1S, 1NC, 1NC, segéd- és motor-mágneskapcsolókhoz, 3RT2 rugós csatlakozás, .7 / .8, .7 / .8, .5 / .6, .5 / .6 S vezető, OE leépítő SIRIUS 3RH29 segédkapcsoló a segédérintkezők bővítéséhez a vezérlőkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
