Siemens 3RH2911-2HA01 Védőkapcsoló tömb 1 nyitó Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 vásárlása

Többcsatlakozós elektromos sorkapocs komponens, alkalmas kapcsolószekrényi telepítésre.

Hasonló kivitel

Egy nyitott ajtajú kapcsolószekrény bonyolult kábelezést és kapcsolókat mutat. Egy párás ablakon keresztül homályosan látható a gépek belső tere.

'Diagram lövészekről és segédkapcsolókról számozott jelölésekkel az egyes komponensek és csatlakozási lehetőségek bemutatásához.'

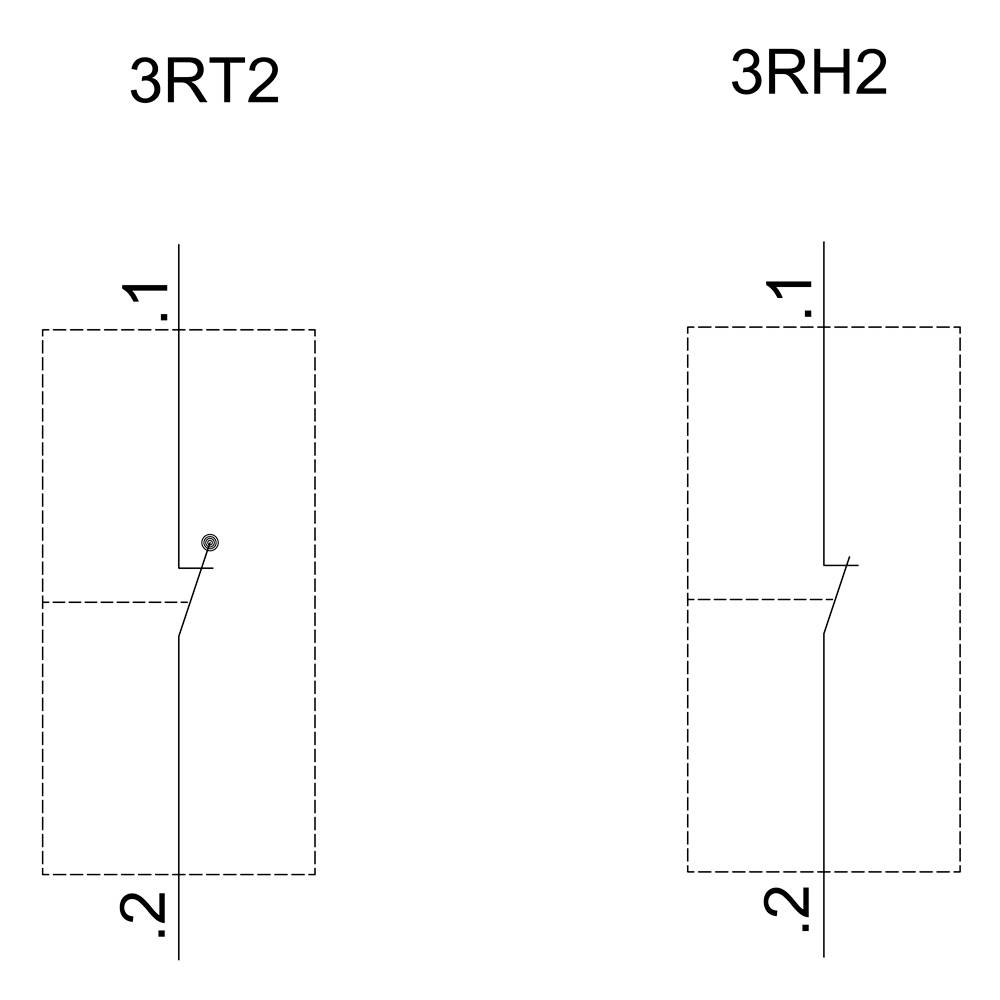

Egy műszaki rajz két kapcsolási szimbólumot mutat egymás mellett: balra '3RT2' és jobbra '3RH2'. A vonalak és pontok kapcsolókat ábrázolnak.

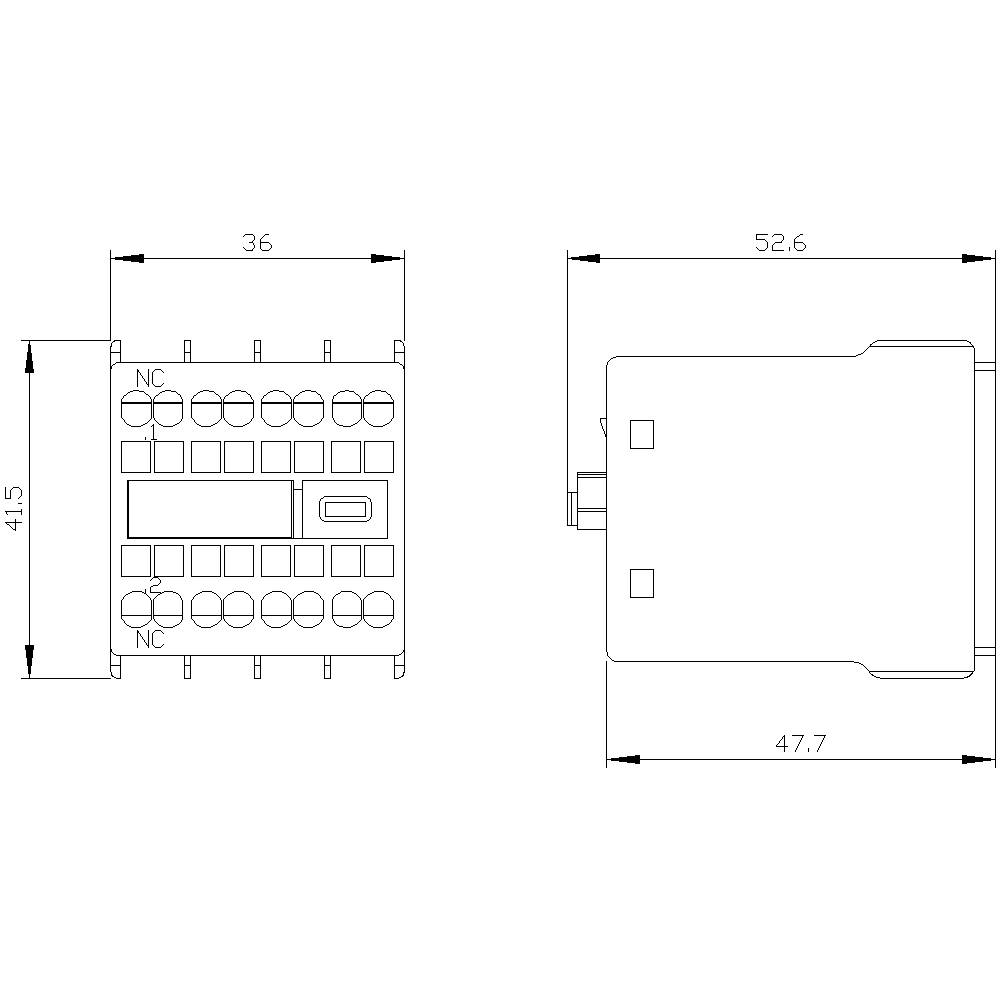

Műszaki rajz egy elektronikus relé részleteiről méretmegadással: szélesség 36 mm, magasság 41,5 mm, mélység 52,6 mm. Csatlakozásokat mutat.

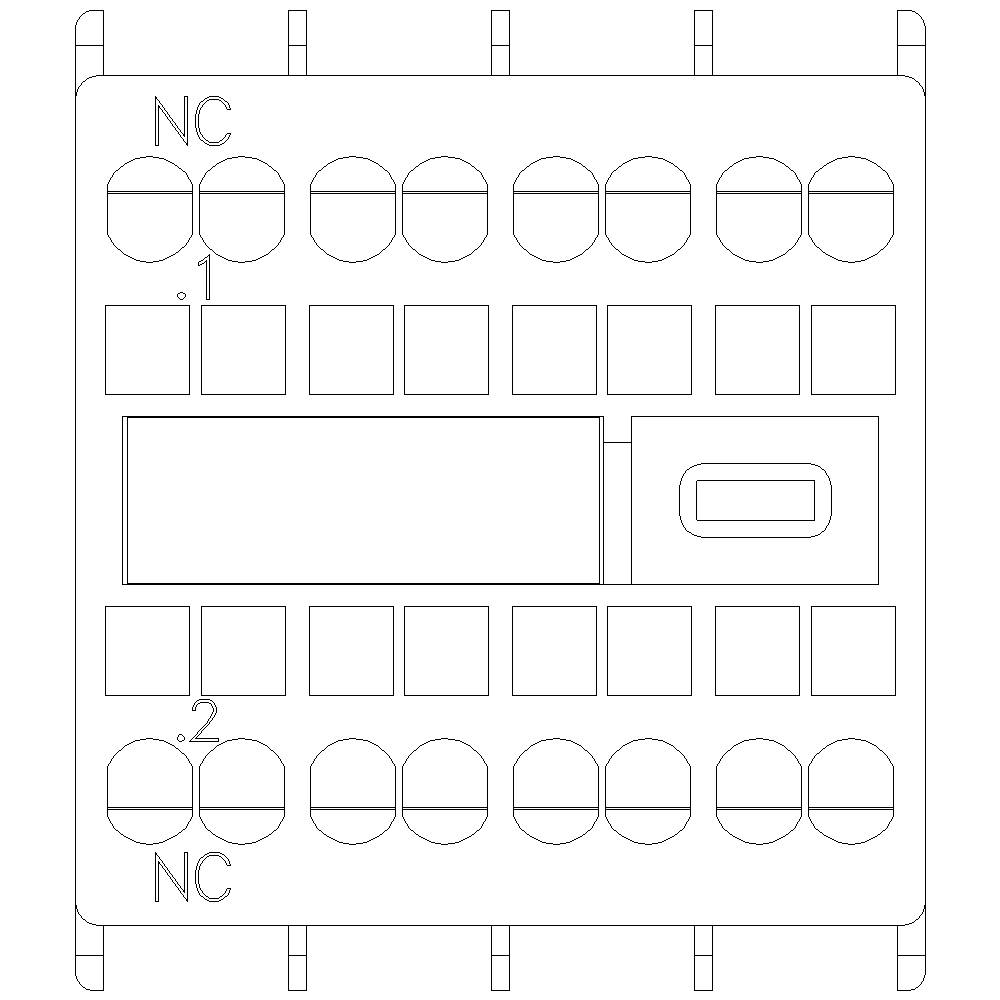

Elektromos kapcsolási rajz több érintkezővel és csatlakozással, amelyet 'NC' és '.1' '.2' feliratok jelölnek.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2911-2HA01

Érintkező típus

1 nyitó

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (4087Ft / Darab)

4087Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Csomagolás: darab

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-2HA01

Érintkező típus: 1 nyitó

Segédérintkező típus: 1 nyitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 41.5 mm

Mélység: 47.7 mm

Méret: (Sz x Ma x Mé) 36 x 41.5 x 47.7 mm

Tartalom: 1 db

RoHS konform: Igen

Gyártói szín: Többszínű

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 1

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704676 Siemens 3RH2911-2HA01 Védőkapcsoló tömb 1 nyitó Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704676 Siemens 3RH2911-2HA01 Védőkapcsoló tömb 1 nyitó Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1

Leírás

Segédkapcsolóblokk, elöl, 1 Ö, 1. áramútvonal Ö, segédmotoros és motoros mágneskapcsolókhoz, 3RT2 rugós csatlakozás, .1 / .2 Segédkapcsoló SIRIUS 3RH29 a segédérintkezők meghosszabbítására a vezérlőáramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
