Siemens 3RH2911-2NF02 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

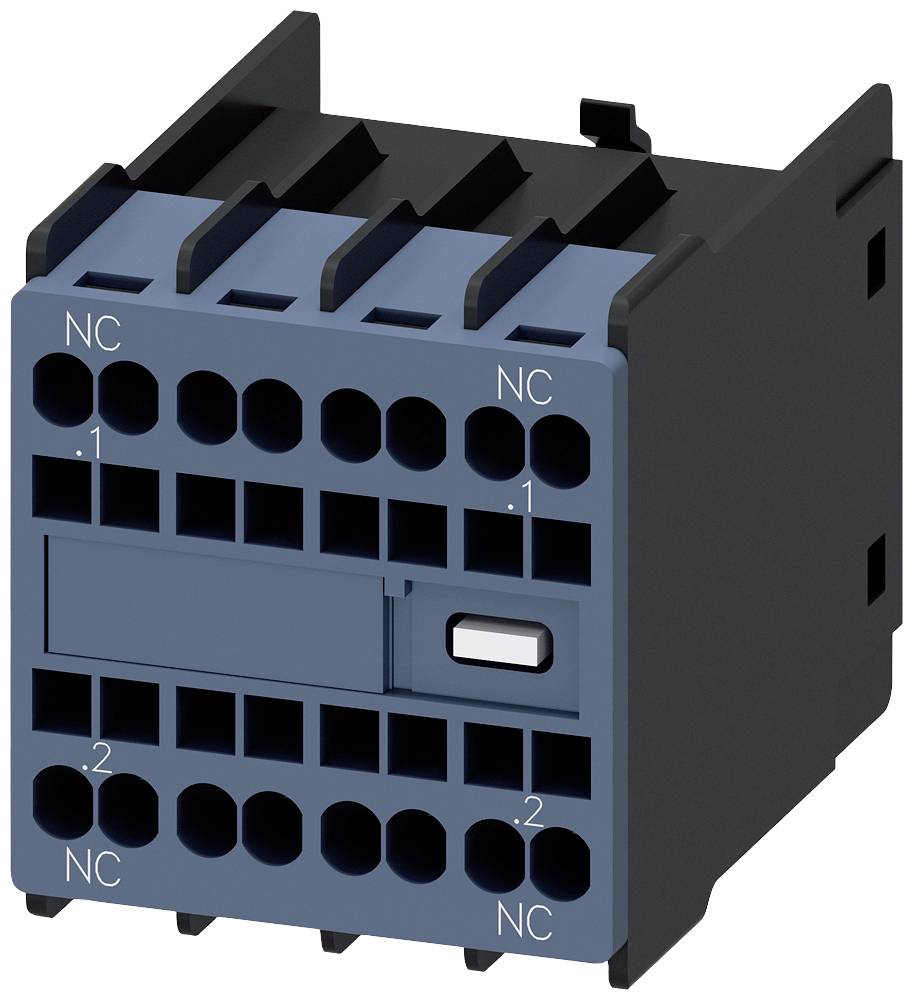

Elektromos kapcsolókészülék, négyzet alakú ház, több csatlakozókapoccsal. Felül 'NC' jelöléssel.

Hasonló kivitel

Ipari létesítmény, amelynek bal oldalán egy kinyitott elosztószekrény látható tele kábelezéssel, jobb oldalán pedig egy termelőgép esőtől nedves ablak mögött.

Kapcsolási rajz mágneskapcsolóhoz különböző komponensekkel. Funkciónak megfelelően felcímkézve, például segédérintkezők, LED-tápegység elemei.

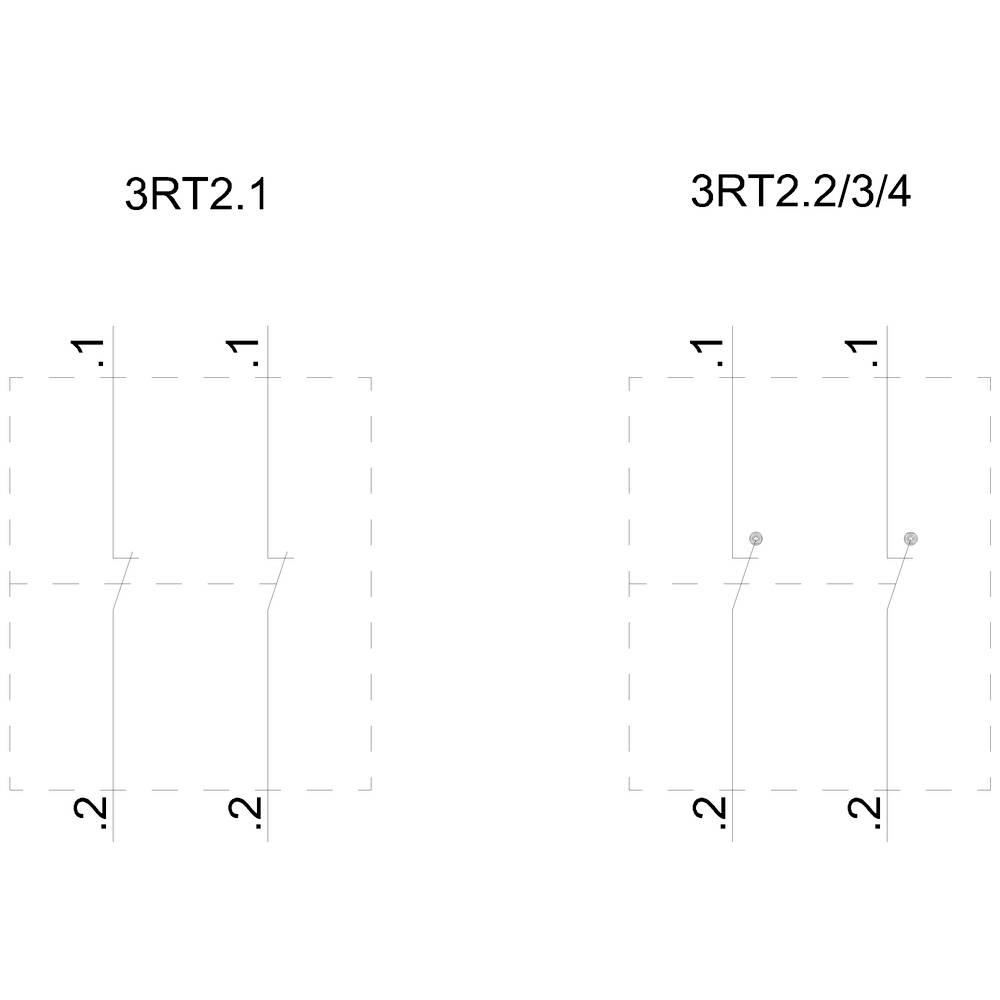

Két elektromos kapcsolási szimbólum: Balra '3RT2.1' két függőleges vonallal és '1', '2' felirattal. Jobbra '3RT2.2/3/4' hasonló felépítéssel.

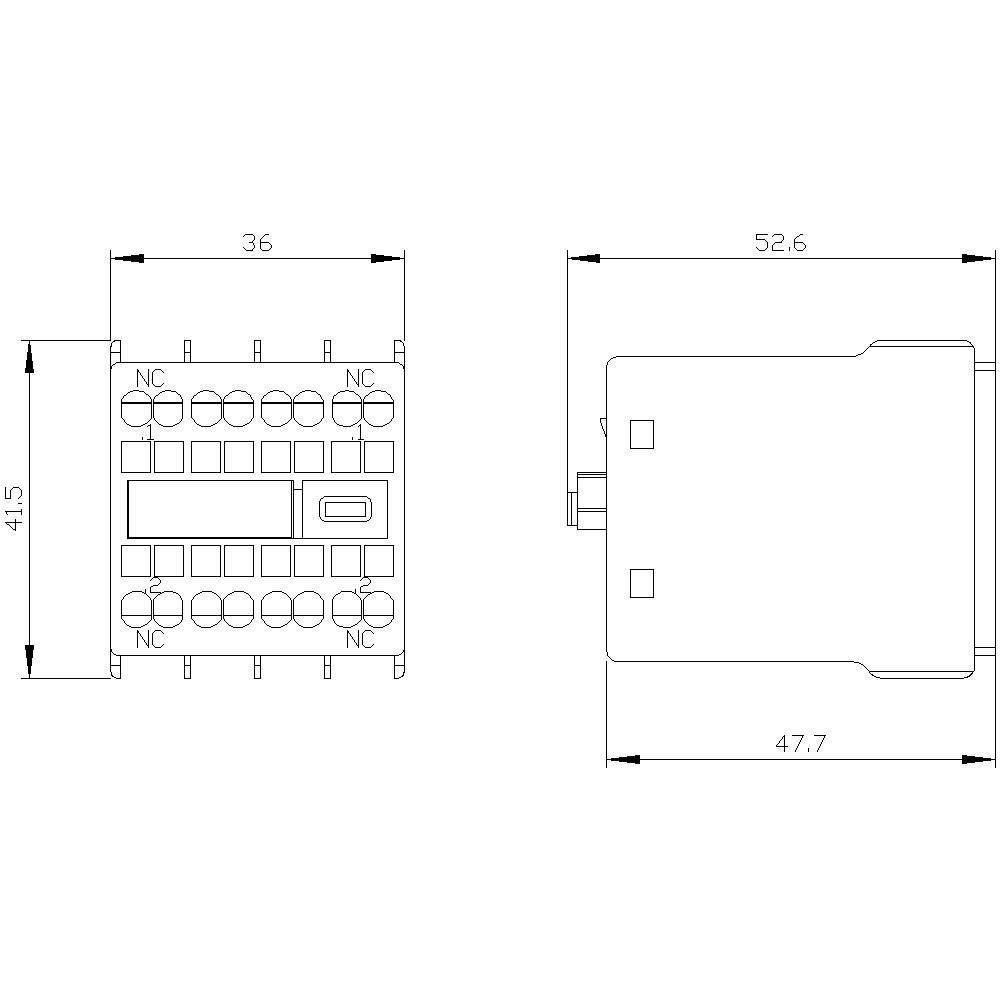

Műszaki rajz egy téglalap alakú elektromos csatlakozóról méretekkel: 36x41,5 mm és 52,6x47,7 mm. Felülnézet és oldalnézet.

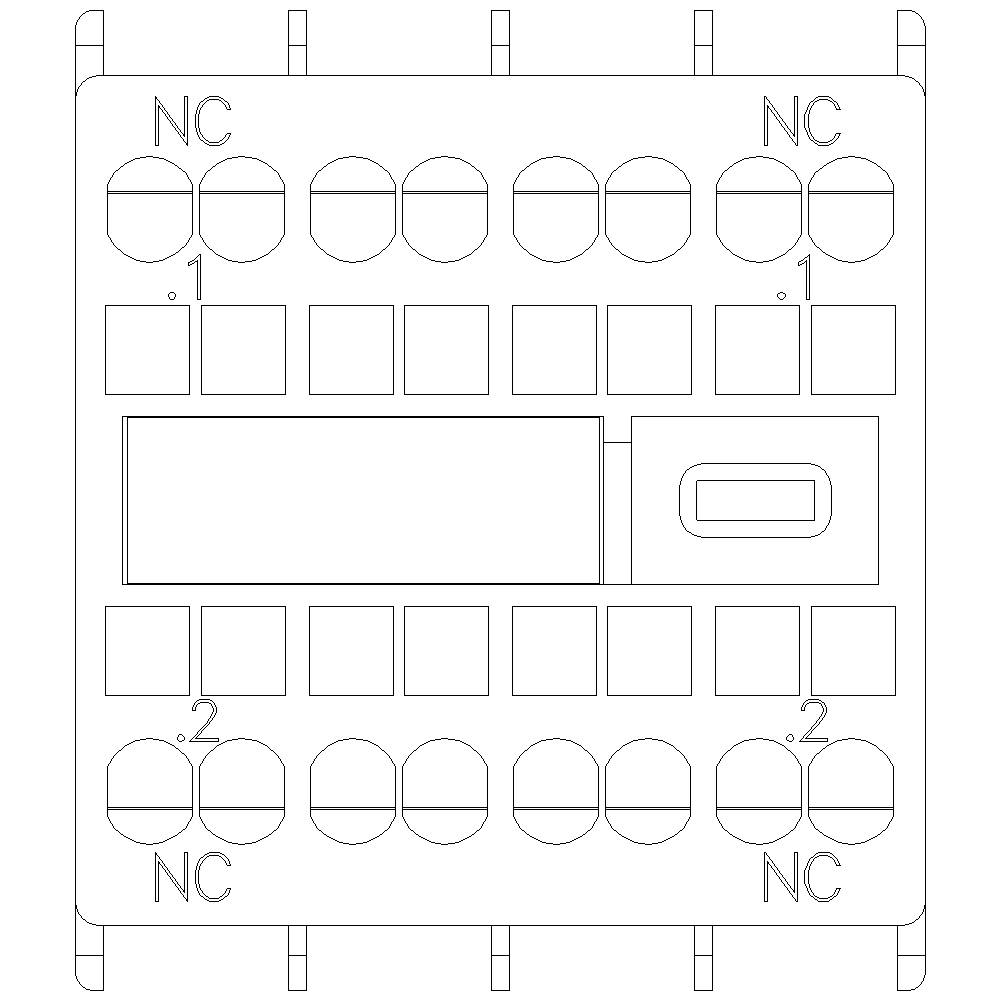

A kapcsolási rajz egy alkatrész elektromos csatlakozóit és érintkezőit mutatja. A tetején és alján 'NC' jelöléssel ellátott érintkezők láthatók.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2911-2NF02

Segédérintkező típus

2 nitó

Alkalmas márka

Siemens

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-2NF02

Segédérintkező típus: 2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 41.5 mm

Mélység: 47.7 mm

Méret: (Sz x Ma x Mé) 36 x 41.5 x 47.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742787 Siemens 3RH2911-2NF02 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742787 Siemens 3RH2911-2NF02 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Elülsõ elektronikus segédkapcsoló blokk, 2 Ö, 1. áramút, Ö, 1 Ö, segéd- és motoros mágneskapcsolókhoz, 3RT2, rugós csatlakozás, .1 / .2, - / -, - / -, .1 / .2 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
