Siemens 3RH2911-2XA22-0MA0 Védőkapcsoló tömb Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

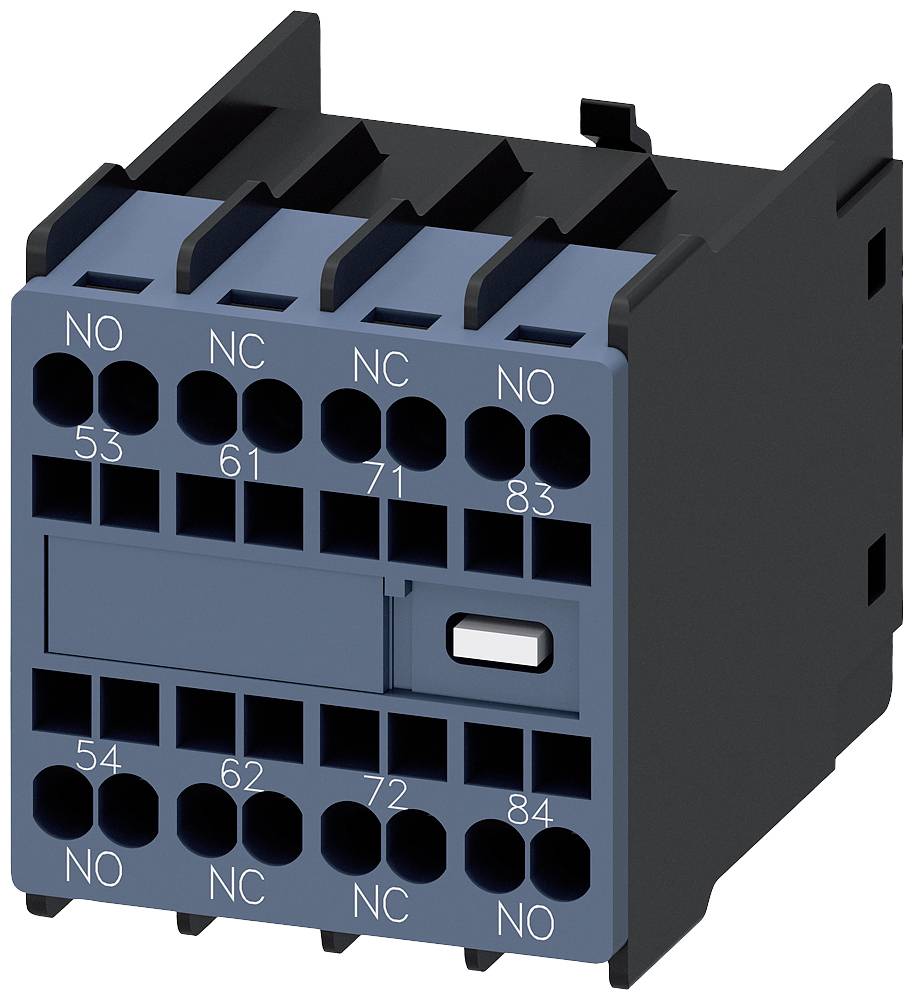

Egy elektromos kapcsolóérintkezős blokk több csatlakozókapoccsal, 'NO' és 'NC' jelöléssel. Színséma: kék és fekete.

Hasonló kivitel

Egy nyitott elosztószekrény bonyolult elektronikát mutat, mellette egy esőtől nedves ablakon át homályosan ipari gépek látszanak.

Áramütéskapcsolási kapcsolási rajz: különböző kontaktorokat és azok csatlakozásait mutatja, beleértve a segédérintkezőket és funkcionális elemeket, narancs és kék vonalakkal összekötve.

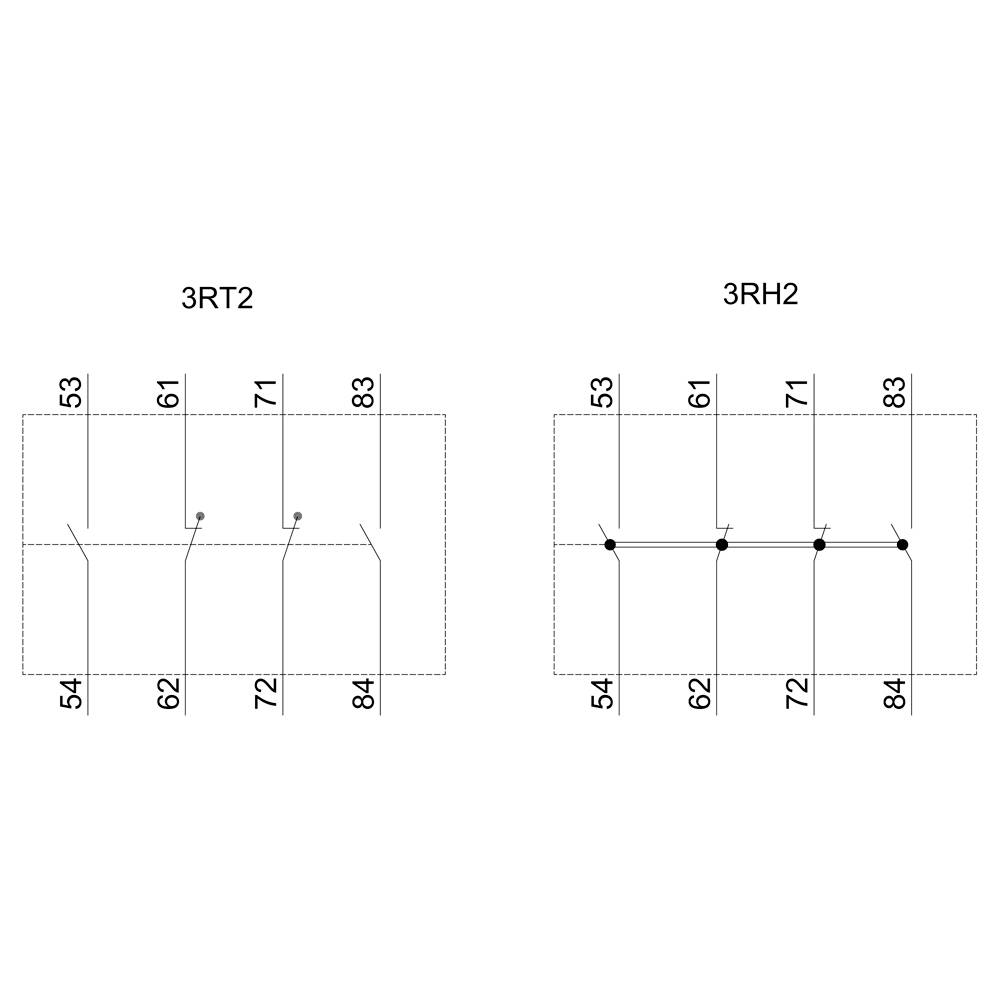

A kapcsolási rajz két áramkört mutat: balra a '3RT2' típusú áramkör 53-54, 61-62, 71-72 csatlakozókkal; jobbra a '3RH2' típusú áramkör 53-54, 61-62, 71-72, 83-84 csatlakozókkal.

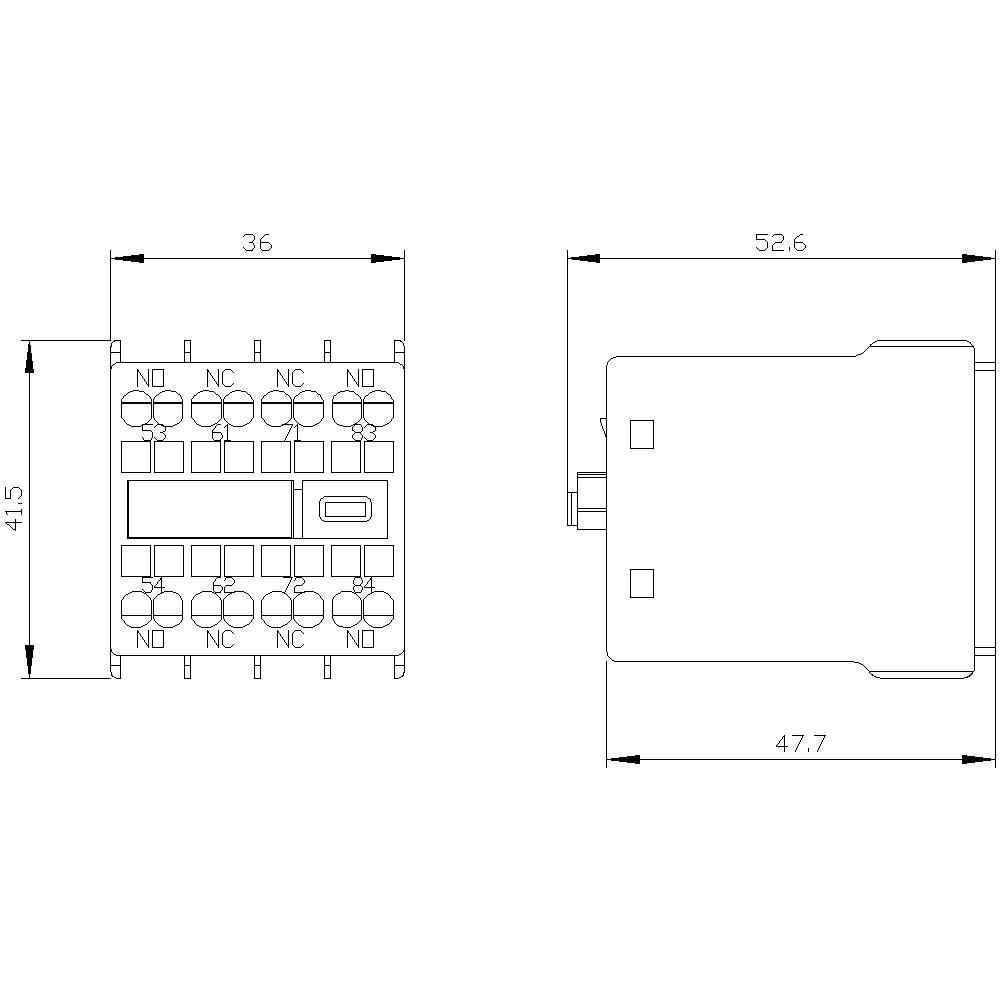

Műszaki rajz egy elektromos relének méretekkel: szélesség 36 mm, magasság 41,5 mm, mélység 52,6 mm. Bemutatja a kontaktpontokat és a csatlakozásokat.

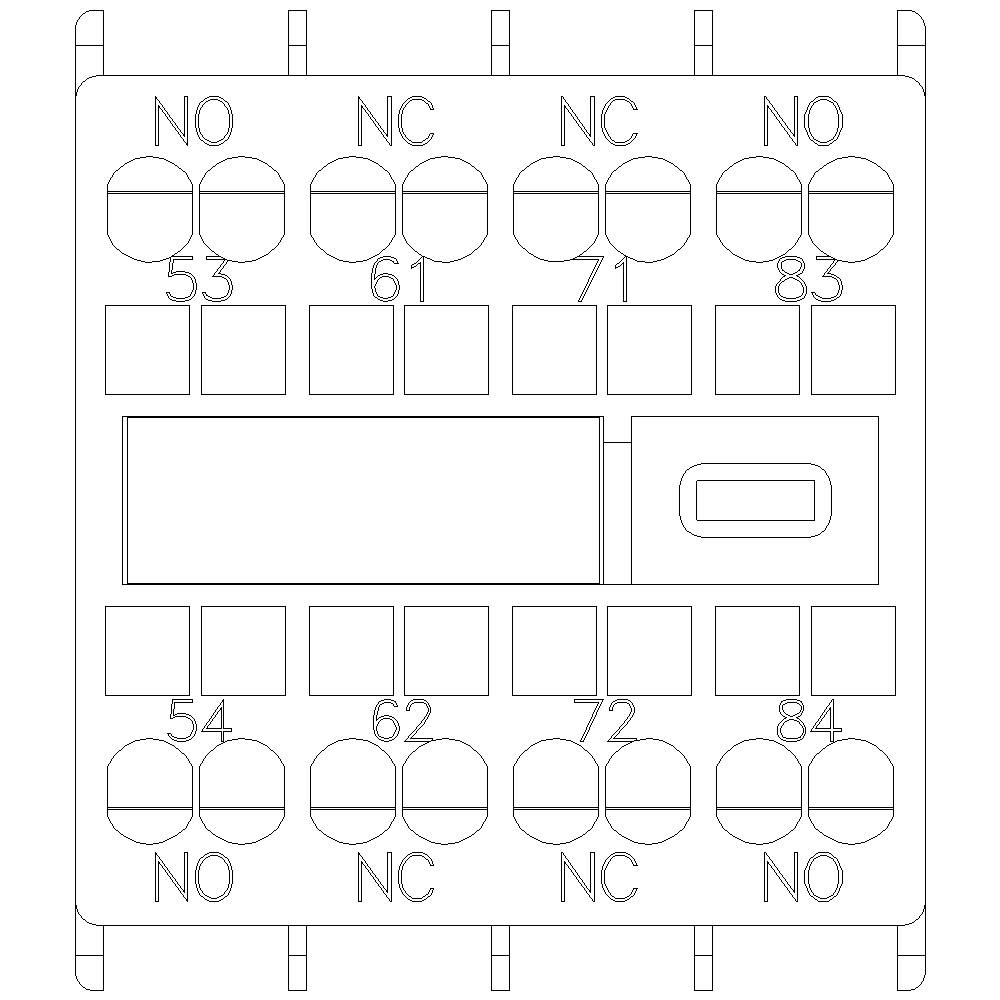

'Egy elektromos kapcsolási rajz rajza NO, NC és numerikus csatlakozások (53, 54, 61, 62, 71, 72, 83, 84) feliratokkal.'

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2911-2XA22-0MA0

Alkalmas márka

Siemens

Alkalmas a következő sorozatokhoz

Siemens Sirius sorozat

Adatlap (PDF)

Szállítás: 10. 13. K.

25 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (8654Ft / Darab)

8654Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-2XA22-0MA0

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Dugaszolható

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 41.5 mm

Mélység: 47.7 mm

Méret: (Sz x Ma x Mé) 36 x 41.5 x 47.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 2

: 2

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1707020 Siemens 3RH2911-2XA22-0MA0 Védőkapcsoló tömb Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1707020 Siemens 3RH2911-2XA22-0MA0 Védőkapcsoló tömb Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Elülső segédkapcsoló, 2 S + 2 Ö, áramút 1 S, 1 Ö, 1 Ö, 1 S, segéd- és motoros mágneskapcsolókhoz, 3RT2 rugós csatlakozó, 53/54, 61/62, 71/72, 83/84, DIN EN 50005 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
