Siemens 3RH2911-2XA40-0MA0 Védőkapcsoló tömb 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

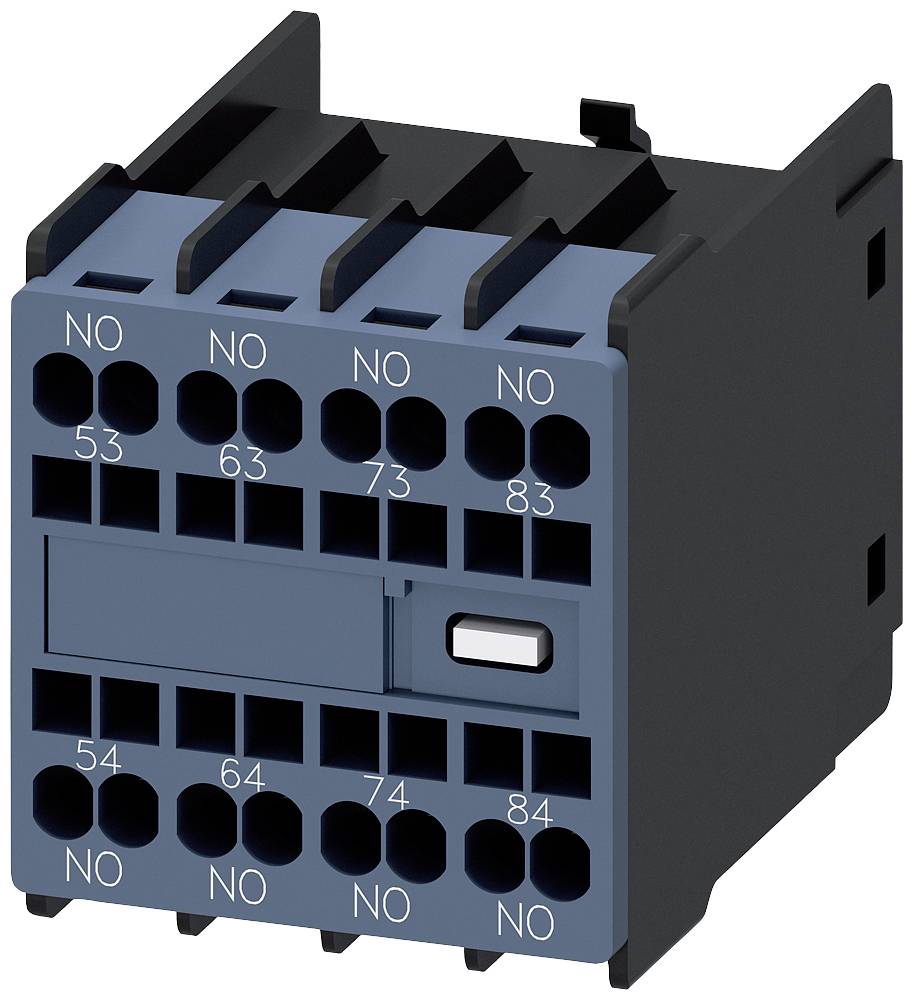

Több csatlakozóval rendelkező elektromos relé, kék-fekete színben, oldalnézetben. Fő funkció: áramkör vezérlése elektromos rendszerekben.

Hasonló kivitel

Egy elektromos alkatrészekkel teli kapcsolószekrény. Jobbra tőle egy ablak esőcseppekkel, amely rálátást nyújt egy nagy, kéken világító ipari robotra.

A diagram bemutatja a kapcsolót és tartozékait összekötési útmutatókkal és leírásokkal. Az alkatrészek sorszámozottak a könnyebb azonosítás érdekében.

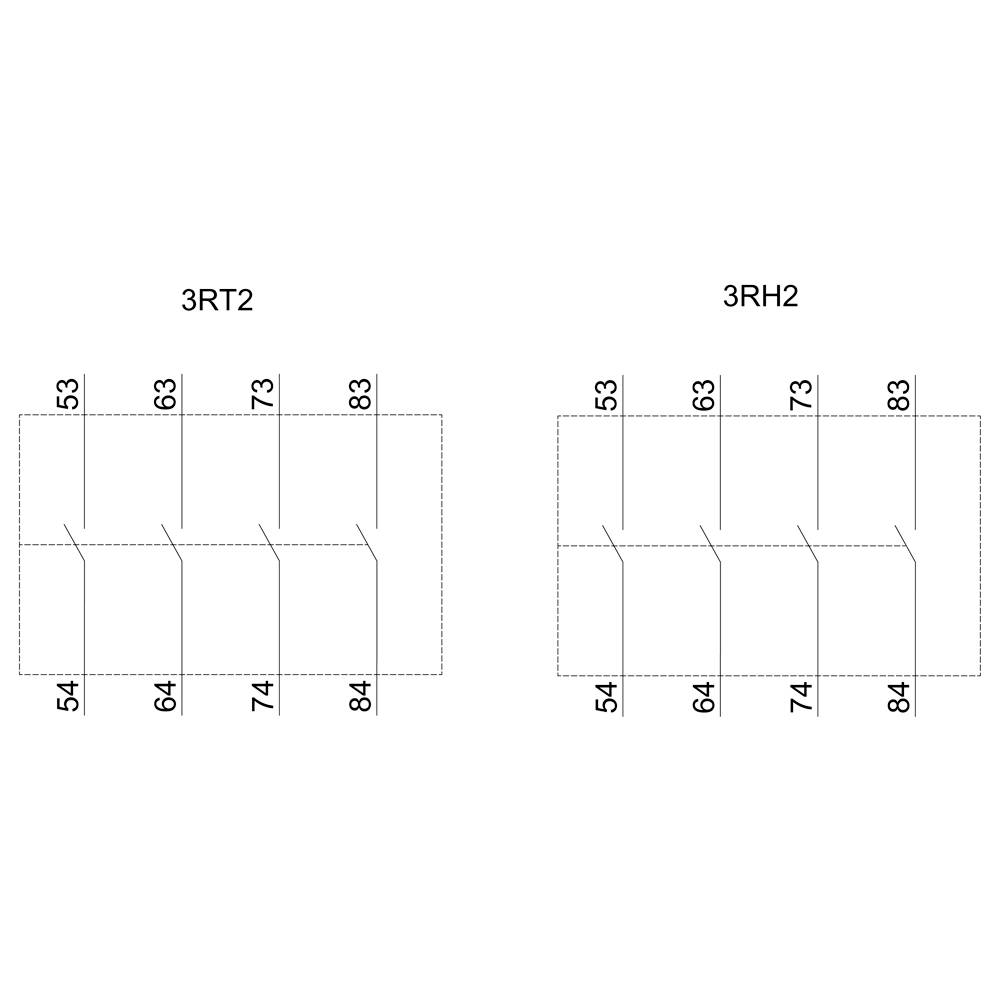

Kapcsolási rajz két oszloppal: Baloldalon '3RT2' a 53/54, 63/64, 73/74 csatlakozásokkal; jobboldalon '3RH2' az 53/54, 63/64, 73/74, 83/84 csatlakozásokkal.

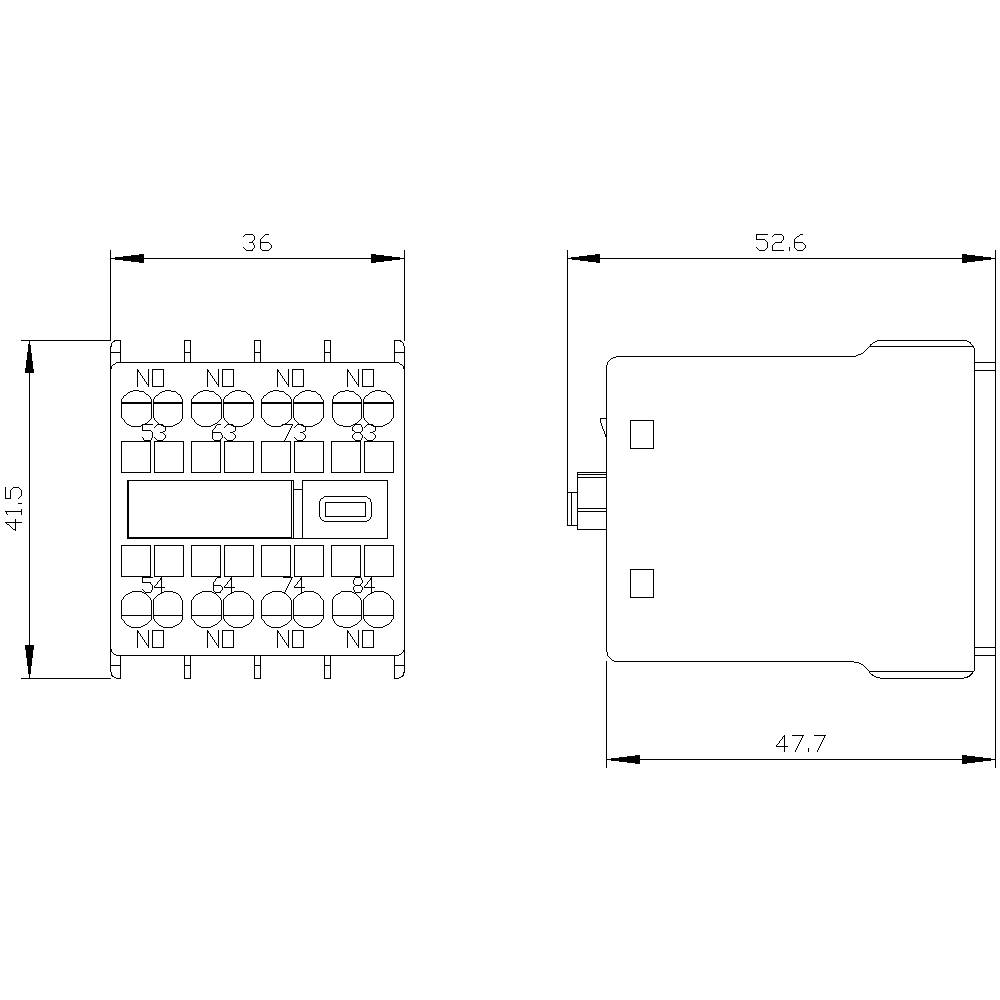

Műszaki rajz egy elektromos relé méreteiről: szélesség 36 mm, magasság 41,5 mm. Oldalnézet mutatja a 52,6 mm mélységet.

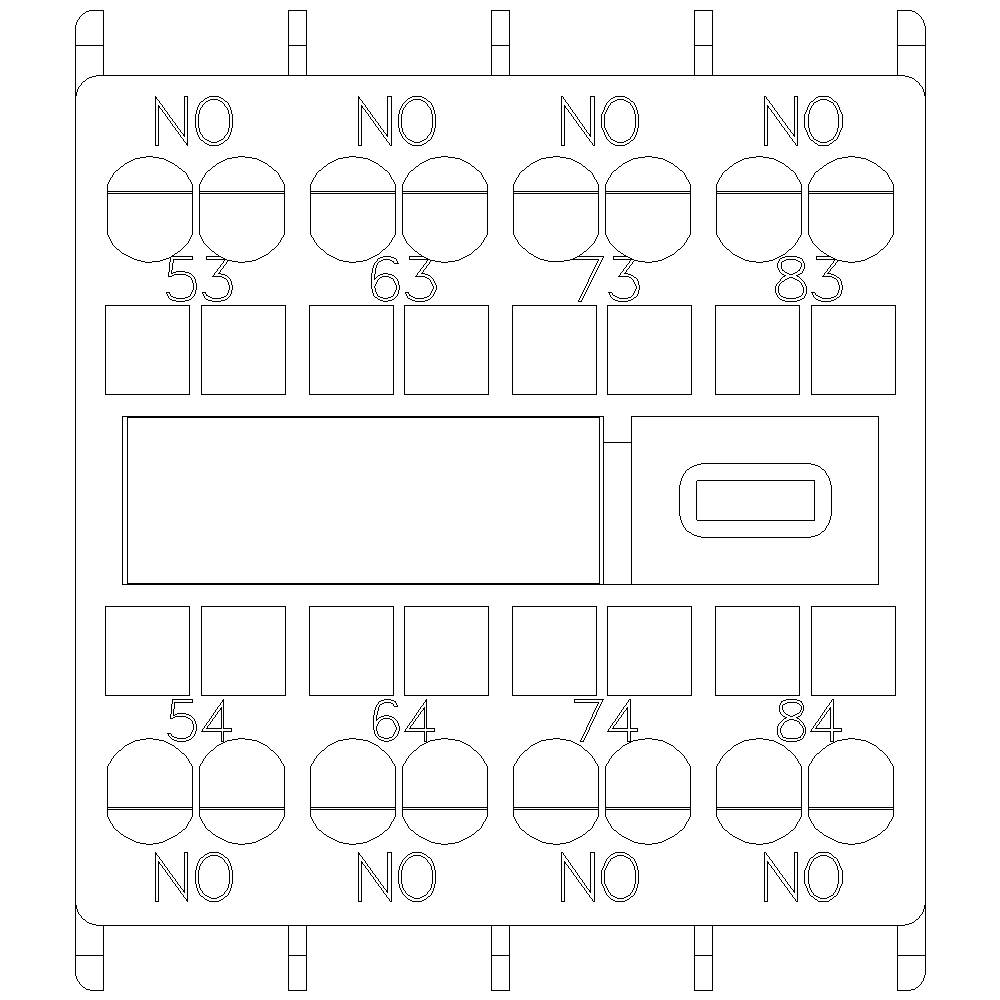

Kapcsolási rajz függőleges és vízszintes elrendezésű, számozott körökkel és téglalapokkal, amelyek egy része "NO" jelöléssel van ellátva.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2911-2XA40-0MA0

Beépítési méret

S00

Érintkező típus

4 záró

Adatlap (PDF)

Szállítás: 10. 13. K.

7 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (6449Ft / Darab)

6449Ft

ÁFA nélkül

Már csak 7 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2911-2XA40-0MA0

Beépítési méret: S00
S3
S0
S2

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Dugaszolható

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 41.5 mm

Mélység: 47.7 mm

Méret: (Sz x Ma x Mé) 36 x 41.5 x 47.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 4

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1699315 Siemens 3RH2911-2XA40-0MA0 Védőkapcsoló tömb 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699315 Siemens 3RH2911-2XA40-0MA0 Védőkapcsoló tömb 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédkapcsoló-blokk, elöl, 4 S, áramút 1 S, 1 S, 1 S, 1 S, segéd- és motor-mágneskapcsolókhoz, 3RT2 rugós csatlakozó, 53/54, 61/62, 73/74, 83/84, DIN EN 50005 SIRIUS segédkapcsoló 3RH29 a segédérintkezők meghosszabbítására a vezérlő áramkörben. A 3RH29 elülső oldali segédkapcsolók a 3RT2 mágneskapcsolókra és 3RH2 mágneskapcsolókra szerelhetők, függetlenül a szerelőszerszám méretétől. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
