Siemens 3RH2921-1DA02 Védőkapcsoló tömb Azonnal kapcsoló 2 nitó Segédérintkezővel Alkalmas a következő márkához (relé): vásárlása

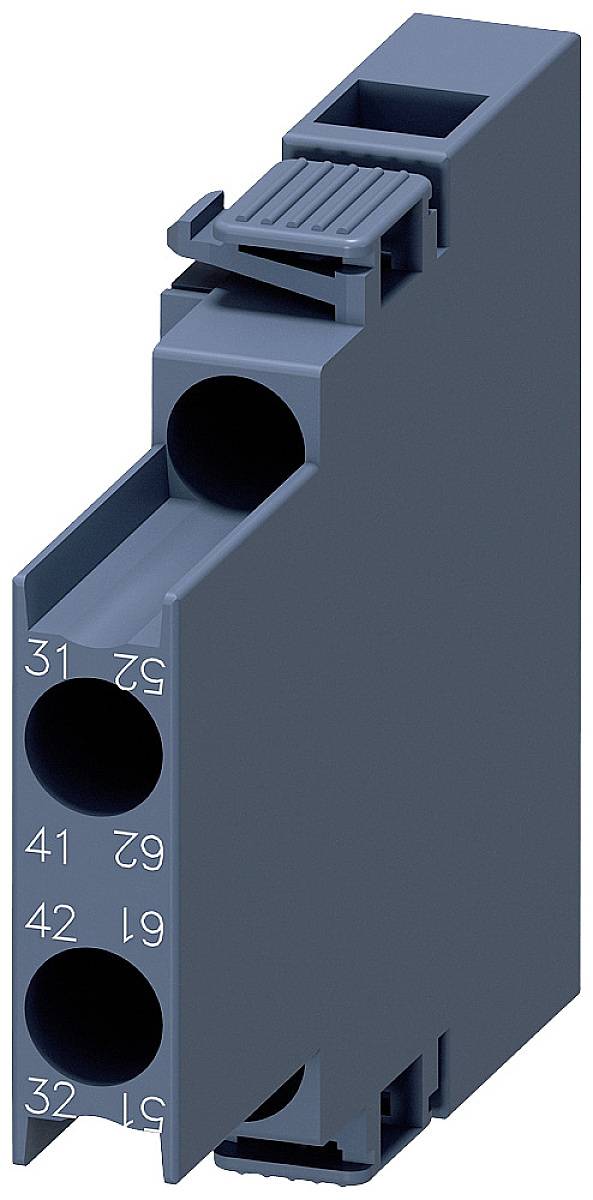

Kék házszínű ipari csatlakozó oldalsó számozással, amely elektromos elosztószekrényekben vezetékek csatlakoztatására szolgál.

Hasonló kivitel

Egy ipari gép látványa egy esővel fedett ablakból nézve. Balra egy nyitott elosztószekrény kábelekkel és elektronikai alkatrészekkel.

Az ábra különböző kapcsolókészülékeket és azok komponenseit mutatja be, számozással és a szerelésre, valamint működésre vonatkozó leírásokkal. A kapcsolatok ábrázolva vannak.

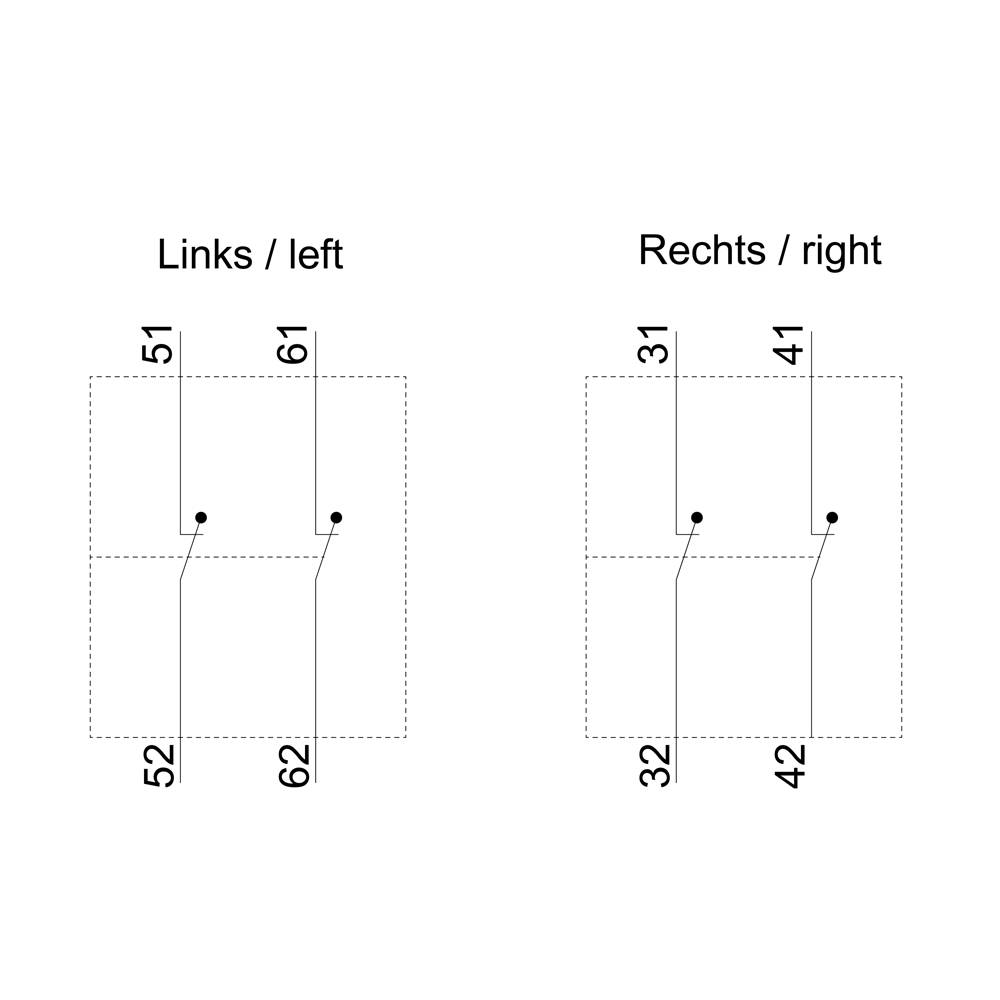

A 'Bal/bal' két vertikális vezetéket mutat összeköttetésekkel a felső 51, 61 és az alsó 52, 62 között. A 'Jobb/jobb' az 51, 41 felső és a 32, 42 alsó részt ábrázolja.

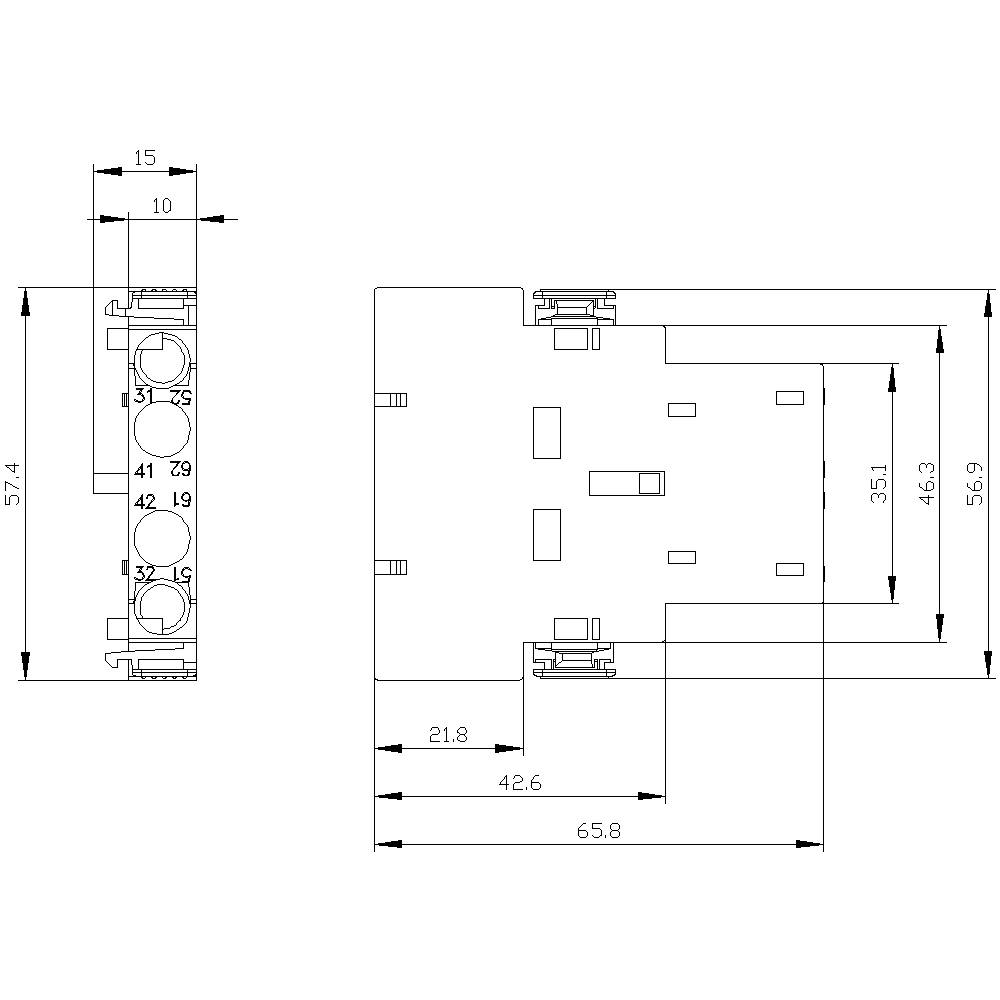

Egy elektromos alkatrész műszaki rajza milliméterben megadott méretekkel. Két nézetet mutat: elölnézetet és oldalnézetet.

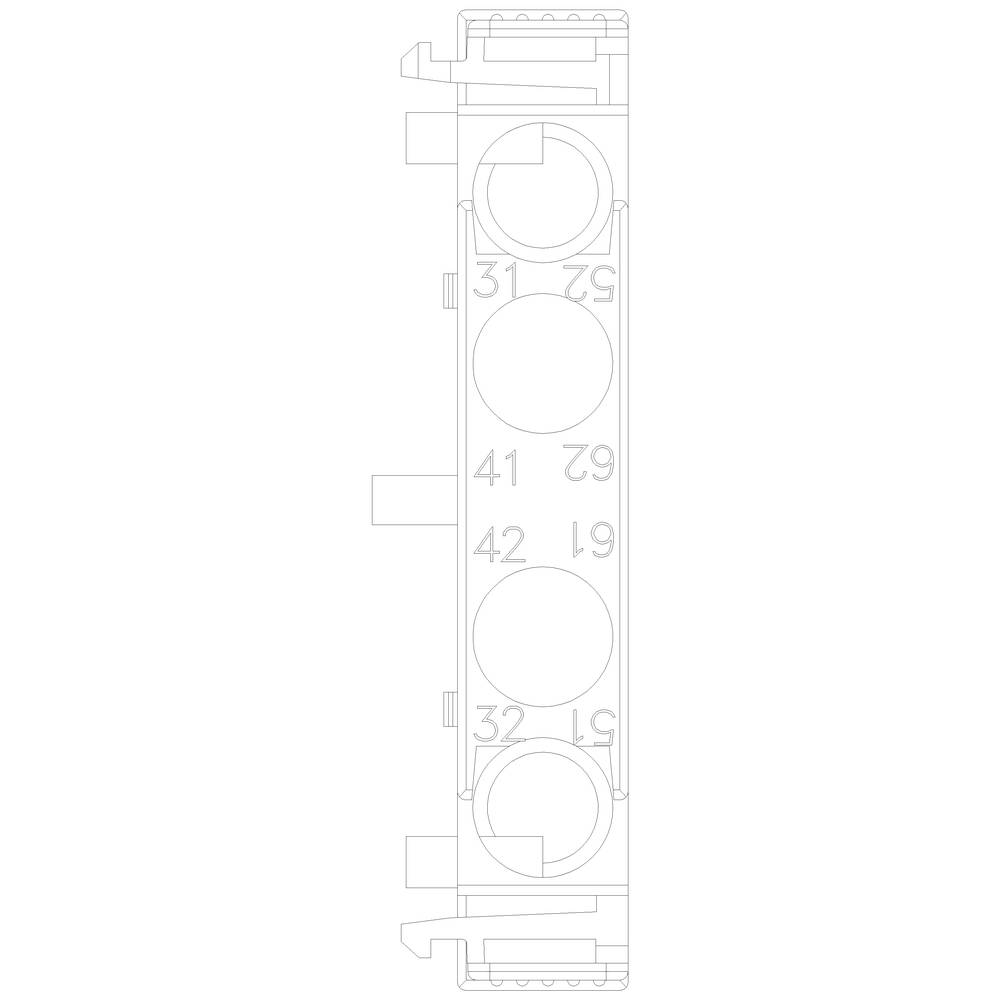

Egy téglalap alakú alkatrész műszaki rajza kerek nyílásokkal, számokkal jelölve, valószínűleg ipari felhasználásra.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Csavaros kapocs

Csomagolás

önálló

Gyártói szám

3RH2921-1DA02

Kapcsolás típus

Azonnal kapcsoló

Adatlap (PDF)

Szállítás: 10. 27. K.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (7787Ft / Darab)

7787Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Csomagolás: önálló

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2921-1DA02

Kapcsolás típus: Azonnal kapcsoló

Érintkező típus: 2 nitó

Segédérintkező típus: 2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Csavaros kapocs

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 57.4 mm

Mélység: 66 mm

Méret: (Sz x Ma x Mé) 10 x 57.4 x 66 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1743712 Siemens 3RH2921-1DA02 Védőkapcsoló tömb Azonnal kapcsoló 2 nitó Segédérintkezővel Alkalmas a következő márkához (relé):

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743712 Siemens 3RH2921-1DA02 Védőkapcsoló tömb Azonnal kapcsoló 2 nitó Segédérintkezővel Alkalmas a következő márkához (relé):

Leírás

Segédkapcsolóblokk, oldalsó, 2 Ö, áramútvonal 1 Ö, 1 Ö, motoros mágneskapcsolókhoz, S0-S3 méret Csavaros csatlakozás R: 31/32, 41/42, L: 51/52, 61/62, SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbításához vezérlő áramkört. Az oldalra szerelt 3RH29 segédkapcsolók a 3RT2 mágneskapcsolókra szerelhetők fel a szerelőszerszám méretétől függetlenül. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
