Siemens 3RH2921-2DE11 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

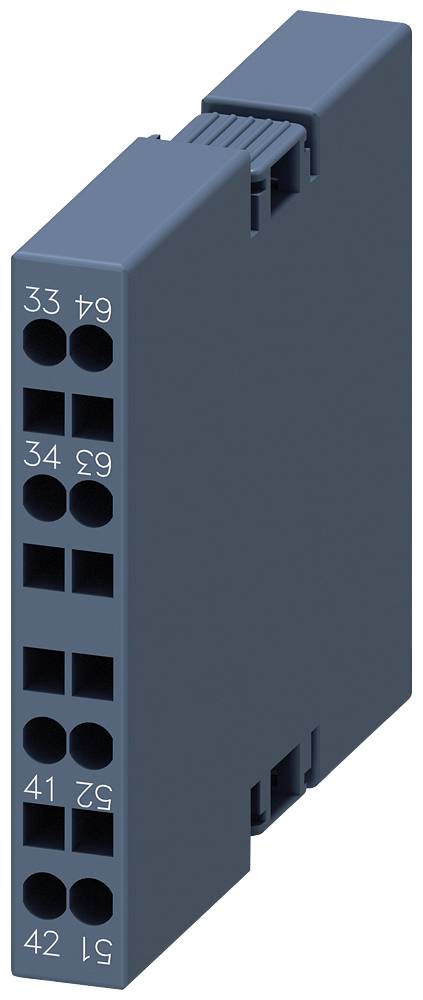

Sötétkék, négyzet alakú elektronikus modul 10 számozott csatlakozóval, műszaki beépítésekhez.

Hasonló kivitel

Egy nyitott ajtajú szerverszekrény bonyolult kábelezést mutat. Egy esőtől nedves ablakon át homályosan egy ipari gép látható.

Az ábra kapcsolókészülékeket és azok funkcióit, valamint csatlakozásait mutatja. A számozott komponensek leírásai részletezik, hogyan kapcsolódnak egymáshoz.

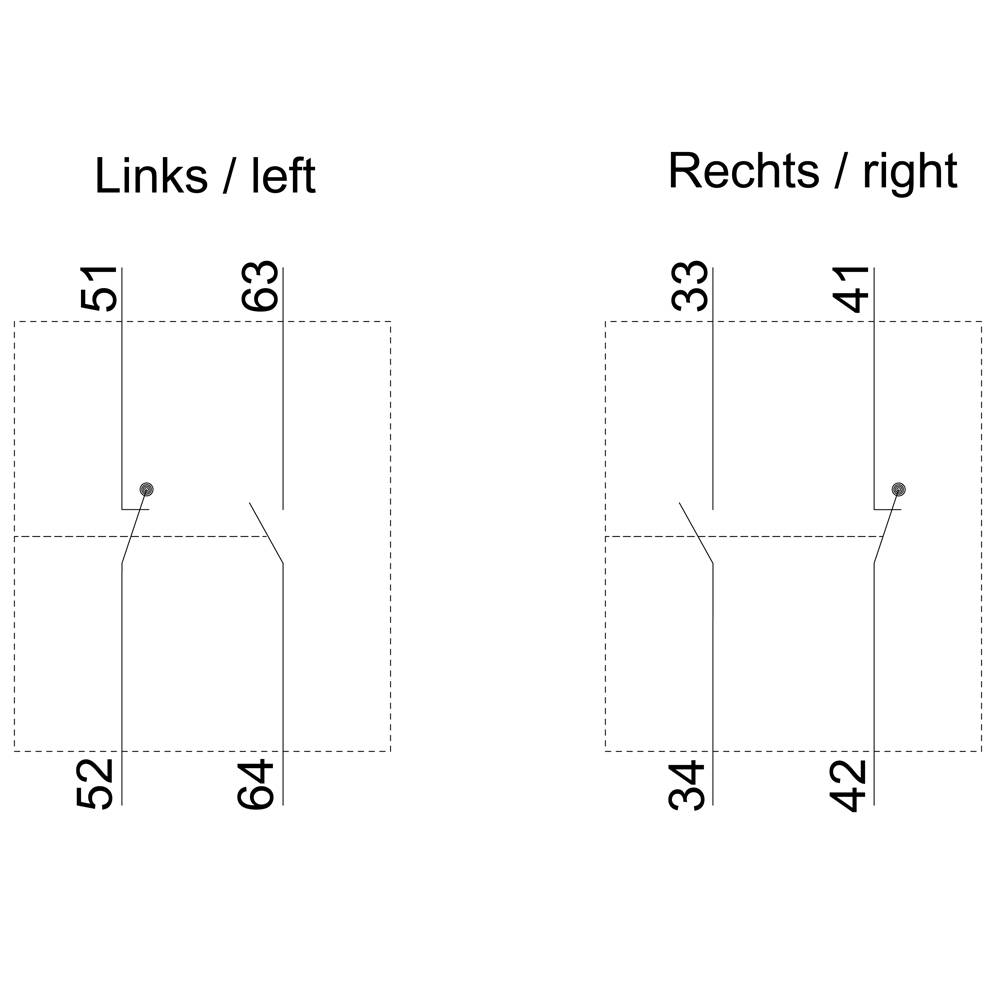

Diagram két csoporttal: Baloldalon '51, 52, 63, 64', Jobboldalon '33, 34, 41, 42'. Vonal köti össze egy-egy csoport elemeit.

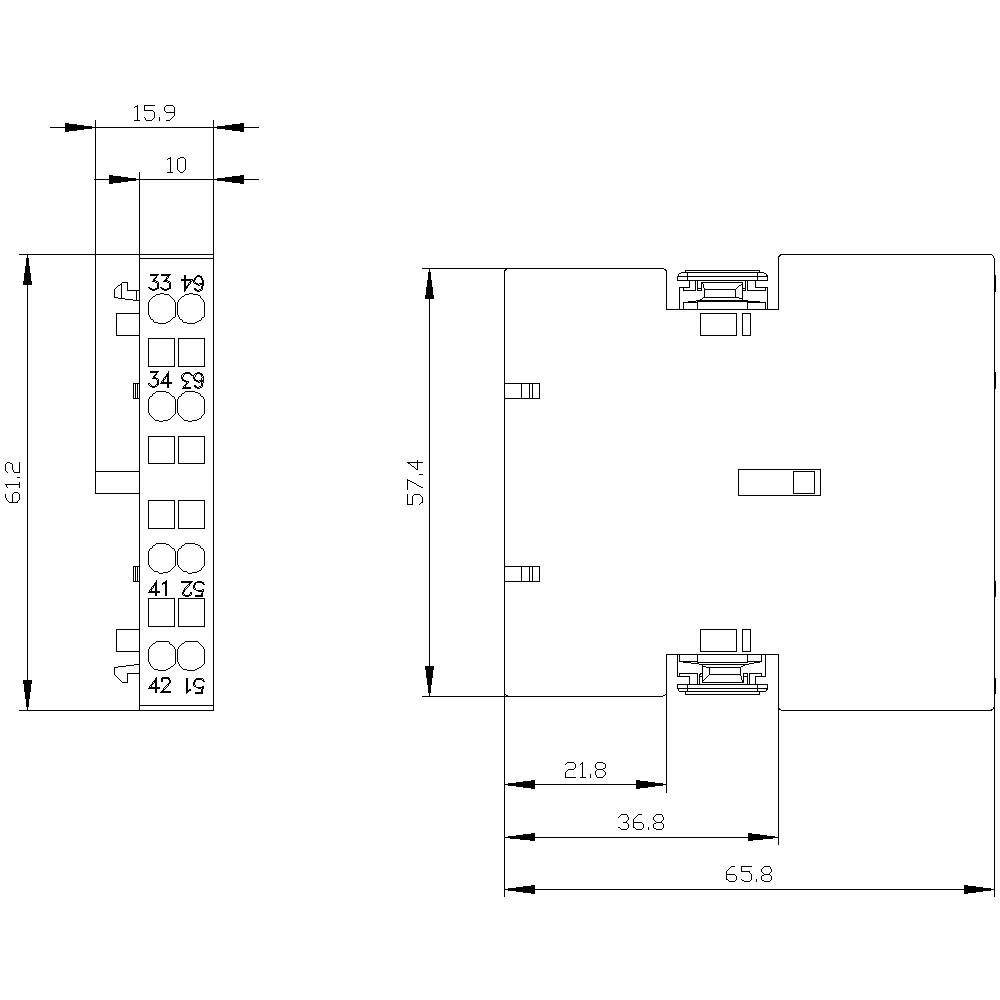

Műszaki rajz egy elektromos modulról méretekkel: magasság 61,2 mm, szélesség 15,9 mm, mélység 57,4 mm. Csatlakozók és rögzítési pontok jelölve.

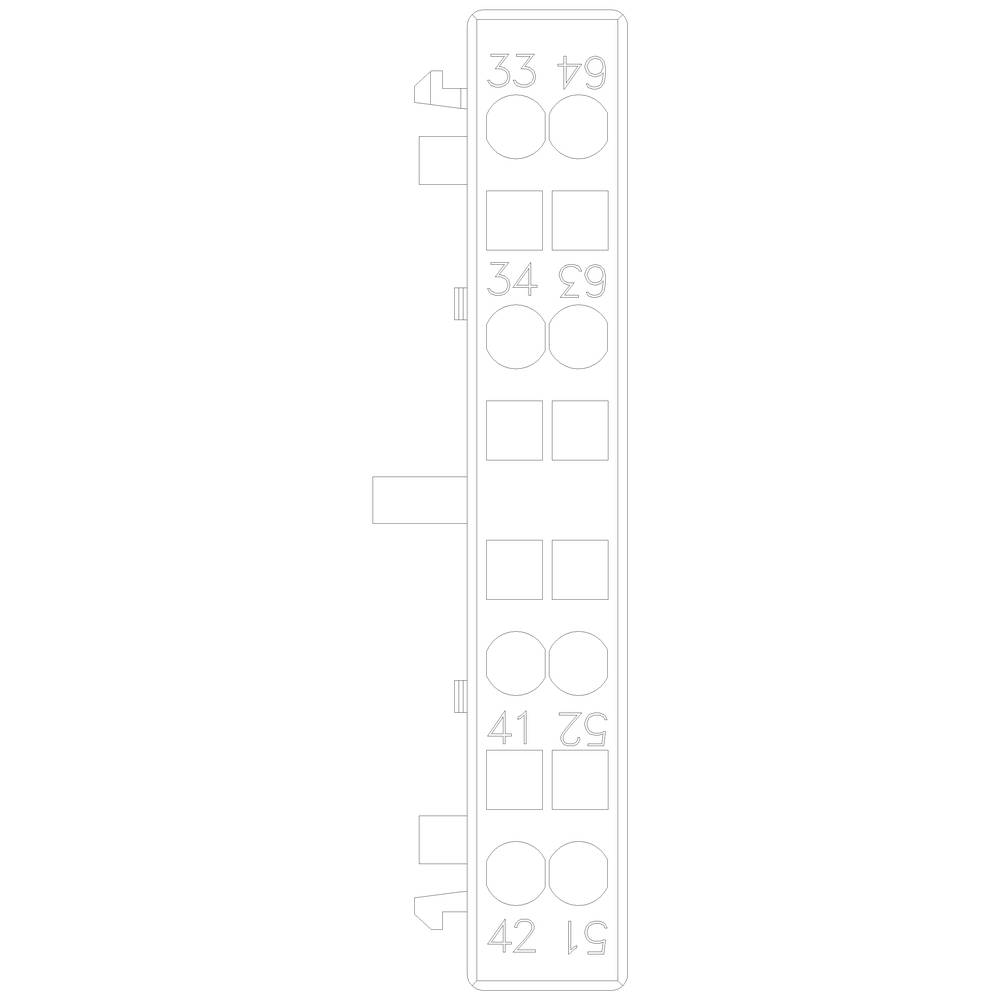

Vezetékrendező elem folyamatos 33-tól 42-ig terjedő számozással és kábelkezelést szolgáló furatokkal.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló tömb

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2921-2DE11

Alkalmas márka

Siemens

Adatlap (PDF)

Szállítás: 10. 30. P.

Szám

Összesen (12 591 Ft / Darab)

12 591 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méret: S00, S0, S2, S3

Csomagolás: darab

Termék típus: Védőkapcsoló tömb

Gyártói szám: 3RH2921-2DE11

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 61.2 mm

Mélység: 66 mm

Méret: (Sz x Ma x Mé) 10 x 61.2 x 66 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1750614 Siemens 3RH2921-2DE11 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1750614 Siemens 3RH2921-2DE11 Védőkapcsoló tömb Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Elektronikus segédkapcsoló blokk az oldalán, 1NO + 1NC Áramvezetési útvonal 1 S, 1 NC, motoros mágneskapcsolókhoz, S0-S3 méretű Rugós csatlakozás jobbra: 33/34, 41/42 balra: 51/52, 63/64 SIRIUS 3RH29 segédkapcsoló a segédérintkezők meghosszabbításához a vezérlő áramkörben. Az oldalra szerelt 3RH29 segédkapcsolók a 3RT2 mágneskapcsolókra szerelhetők fel a szerelőszerszám méretétől függetlenül. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
