Siemens 3RT1076-2AT36 Védő 3 záró 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

Egy kék házú és ezüst csatlakozókkal rendelkező háromfázisú elektromos teljesítménymegszakító, ipari vezérlésekhez alkalmazható.

Hasonló kivitel

Pillantás egy gyárrészlegbe gépvezérléssel. Balra egy elosztószekrény kábelekkel és kapcsolókkal, jobbra egy ipari gép nedves üveg mögött.

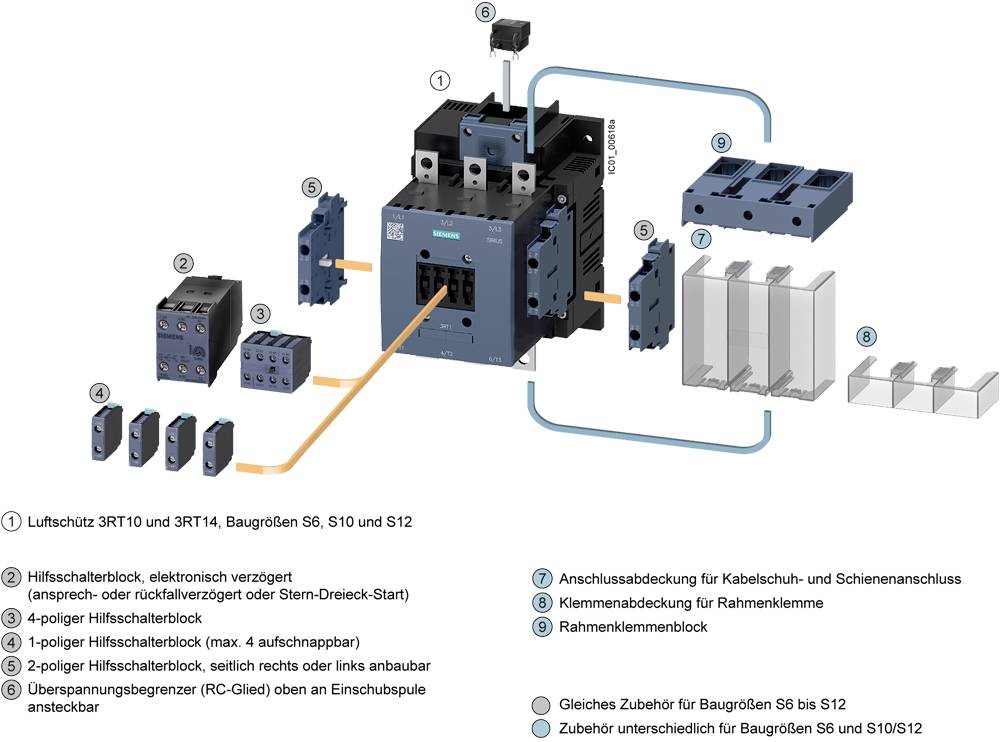

'A 3RT10 és 3RT14 légvédelmi eszköz ábrázolása S6, S10 és S12 méretekben, a hozzátartozó tartozékokkal és elektromos csatlakozó komponensekkel.'

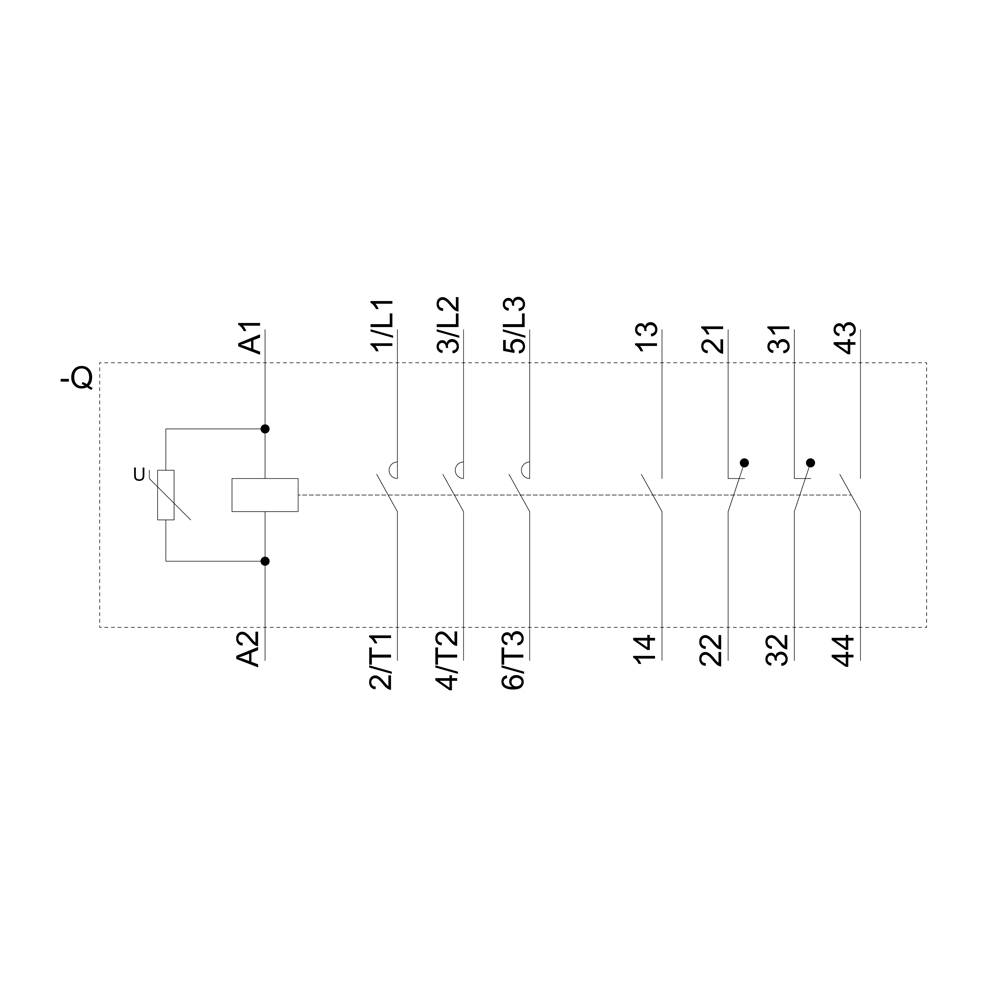

'Védőkapcsolási rajz: L1, L2, L3 fázisok összekötve T1, T2, T3-mal az 1L1, 3L2, 5L3 és 2T1, 4T2, 6T3 érintkezőkön keresztül. Vezérlőkörök: A1, A2.'

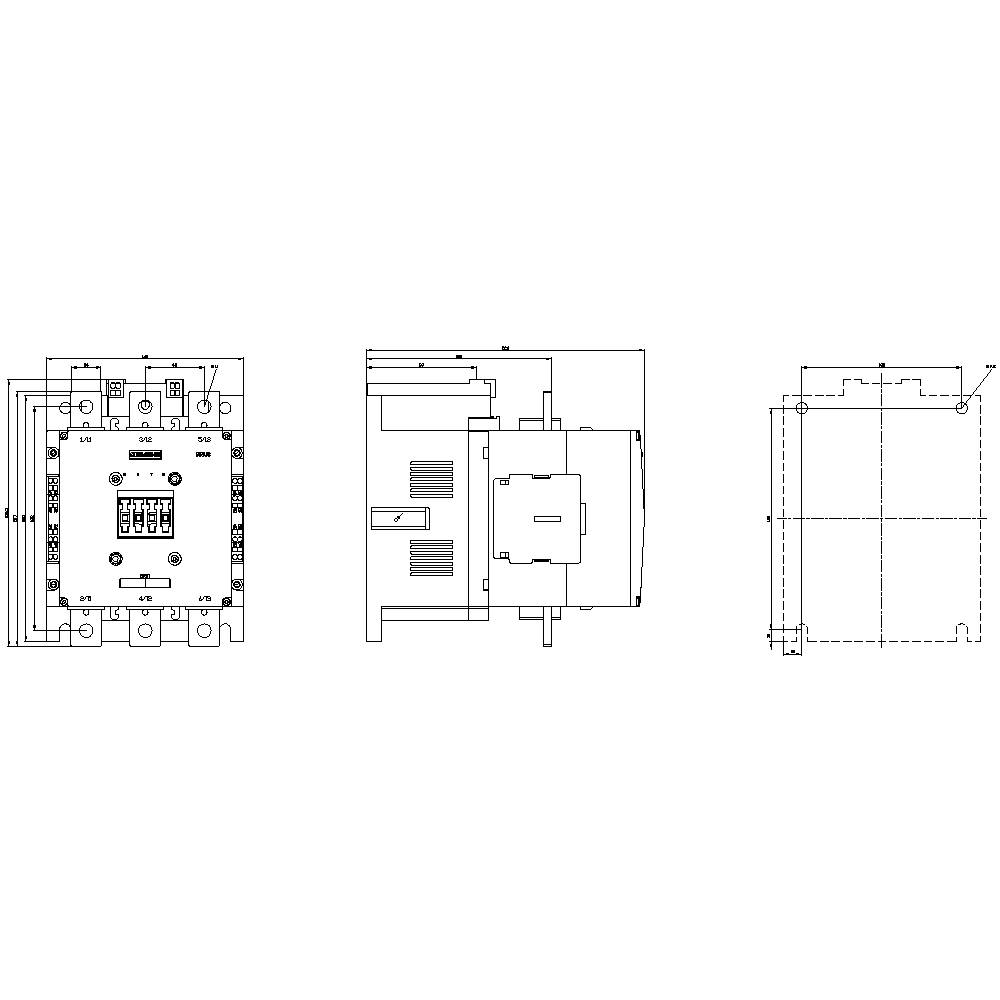

Műszaki rajz egy elektronikus eszközről több nézetben: elölnézet mutatja a csatlakozókat, oldalnézet az eszköz burkolatának formáját, metszeti nézet pedig a belső szerkezetet tárja fel.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

1000 V/AC

Csatlakozó

Síncsatlakozó

Gyártói szám

3RT1076-2AT36

Adatlap (PDF)

Szállítás: 11. 5. Cs.

Szám

Összesen (1 277 157 Ft / Darab)

1 277 157 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC / DC
Vezető keresztmetszete szilárd vagy sodrott: 240 mm²

Termék típus: Védő

Gyártói szám: 3RT1076-2AT36

Beépítési méret: S12

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 1000 V/AC

Kapcsolási feszültség (max.): 1000 V/AC

Tartós áram (max.): 500 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csavaros rögzítés

Csatlakozó: Síncsatlakozó

Élettartam (mechanikus): 10000000

: IP00

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 160 mm

Magasság: 214 mm

Mélység: 225 mm

Méret: (Sz x Ma x Mé) 160 x 214 x 225 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: Rail connection

: AC/DC

: 430 A

: 250 kW

: 294.1995

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704807 Siemens 3RT1076-2AT36 Védő 3 záró 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704807 Siemens 3RT1076-2AT36 Védő 3 záró 1000 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Kontaktor, AC-3, 250 kW / 400 V, AC (50 ... 60 Hz) / egyenáramú üzemeltetés UC 575 - 600 V Segédérintkezők 2 NO + 2 NC 3-pólusú, S12 méretű Sínes csatlakozások Meghajtás: hagyományos rugós csatlakozó technológia SIRIUS 3RT1 kontaktor Motorok kapcsolása. Az 3RT1 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. A mágneskapcsolók minden egyes alkalmazáshoz (közvetlenül vagy PLC bemeneten keresztül) megfelelő kapcsolatot biztosítanak a vezérlővel. Az előszerelt segédkapcsolók csökkentik a karosszéria összetettségét. A 3RT1 mágneskapcsolók világszerte klímabiztosak, világszerte jóváhagyva (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretben és széles teljesítménytartományban kaphatók. Működhetnek váltakozó árammal vagy egyenárammal, egyes változatok széles feszültségtartományban és PLC vezérlő bemenettel rendelkeznek. A fő áramkörben a készülékek síneken vagy dobozos kapcsokon keresztül csatlakoztathatók. A segéd- és vezérlőáramkörhöz egy rugós csatlakozással is kapható, gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz. Ezen mágneskapcsolókhoz számos tartozék van, például kábelkötegek, amelyek jelentősen csökkentik a kábelezést, a segédkapcsolókat vagy a terminál fedelét. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
