Siemens 3RT2015-1AP01 Védő 3 záró 3 kW 230 V/AC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

Egy fekete Siemens Sirius kontaktor több csatlakozókapoccsal, alkalmas kapcsolószekrény-telepítésekhez és ipari alkalmazásokhoz.

Hasonló kivitel

Ipari üzem esőben. Balra egy nyitott vezérlőszekrény elektronikus alkatrészekkel, jobbra termelési terület egy esővel fedett ablakon át láthatóan.

A diagram bemutatja az elektromos kapcsolókészülékeket csatlakozókkal, funkcionális modulokkal, LED-ekkel és a telepítési lehetőségek feliratával.

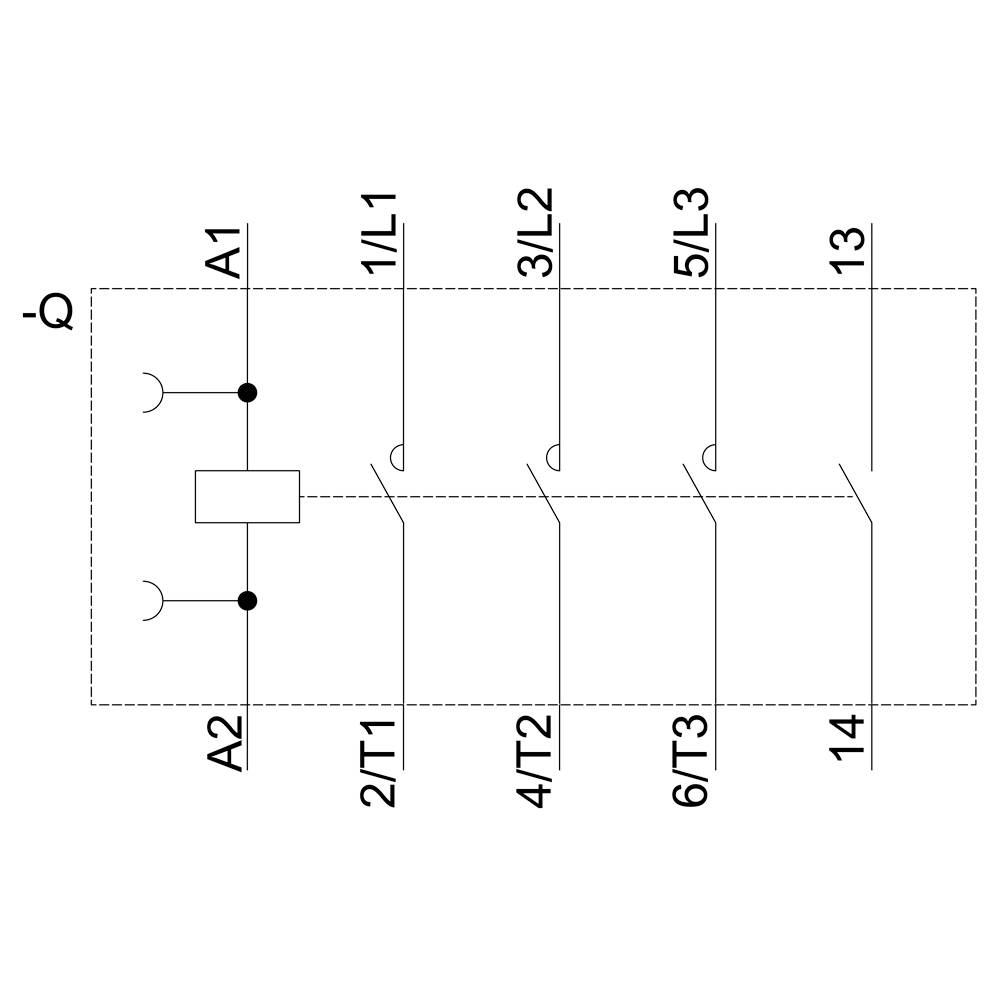

Egy hatcsatlakozós villanymotor kapcsolási rajza, amelynek csatlakozói A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13 és 14 jelöléssel vannak ellátva.

Villamos relé műszaki rajza oldalnézeti és elölnézeti ábrázolással. Méretezés milliméterben feltüntetve.

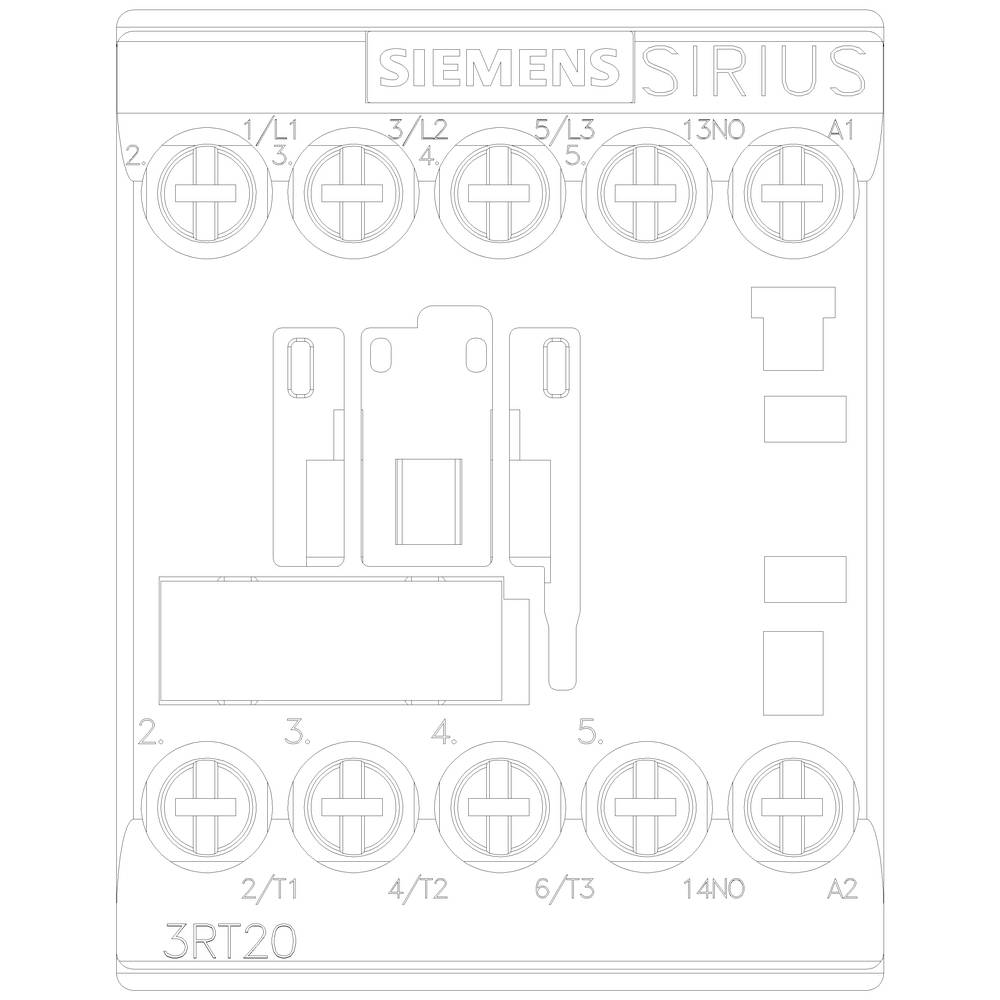

Egy Siemens Sirius kontaktor rajza. Felül L1, L2, L3 csatlakozók, alatta 1-5-ös sorkapcsok és további csatlakozók: 13NO, 14NO.

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

230 V/AC

Terhelési áram

7 A

Teljesítmény

3 kW

Adatlap (PDF)

Szállítás: 10. 12. H.

25 db

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 230 g
Teljesítmény veszteség: 0.4 W

Termék típus: Védő

Gyártói szám: 3RT2015-1AP01

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró

Névleges feszültség: 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 7 A

Terhelési áram: 7 A

: 3 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 73 mm

Méret: (H x Sz x Ma) 150 cm x 45 mm x 58 mm

Tartalom: 1 db

RoHS konform: Igen

Hossz: 150 cm

Súly: 230 g

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 6.5 A

: 3 kW

: 2.206

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1431023 Siemens 3RT2015-1AP01 Védő 3 záró 3 kW 230 V/AC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431023 Siemens 3RT2015-1AP01 Védő 3 záró 3 kW 230 V/AC 7 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Power contactor, AC-3 7 A, 3 kW / 400 V 1 NO, 230 V AC, 50 / 60 Hz 3-pole, Size S00 screw terminal Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
