Siemens 3RT2016-1AP01 Védő 3 záró 4 kW 230 V/AC 9 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

Egy fekete Siemens Sirius kontaktor több csatlakozókapoccsal, alkalmas kapcsolószekrény-telepítésekhez és ipari alkalmazásokhoz.

Hasonló kivitel

Egy nyitott szekrényű kapcsolószekrény bonyolult elektronikát mutat. Egy párás ablakon át homályosan látszik egy ipari üzem.

Elektromos kontaktorok és tartozékok kapcsolási rajza, számozott alkatrészekkel és vonalakkal, amelyek a kapcsolatokat és funkciókat illusztrálják.

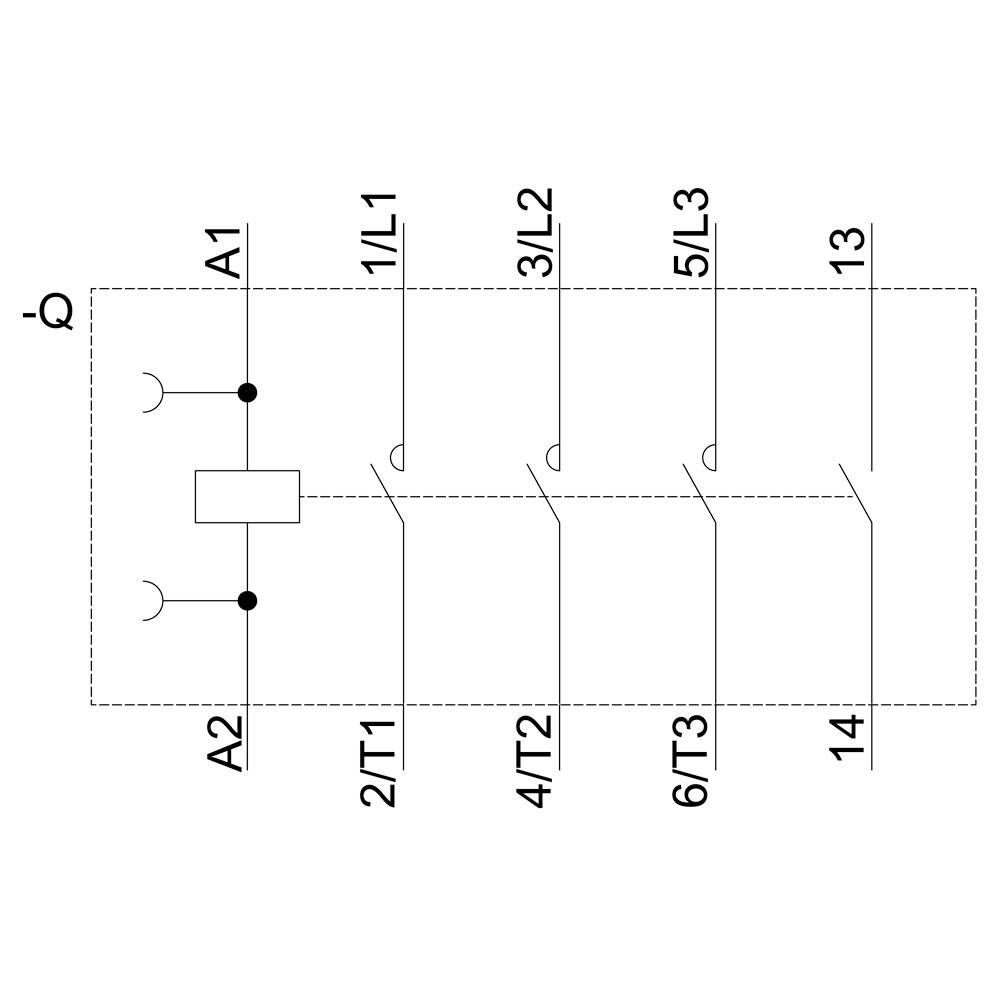

A kapcsolási rajz egy négypólusú kontaktort mutat. Jelölések: A1, A2 a kapcsolótekercshez; 1/L1, 3/L2, 5/L3 a bemenetekhez; 2/T1, 4/T2, 6/T3 a kimenetekhez.

Elektromos relé műszaki rajza milliméteres méretekkel. Elölnézet, oldalnézet és felülnézet látható.

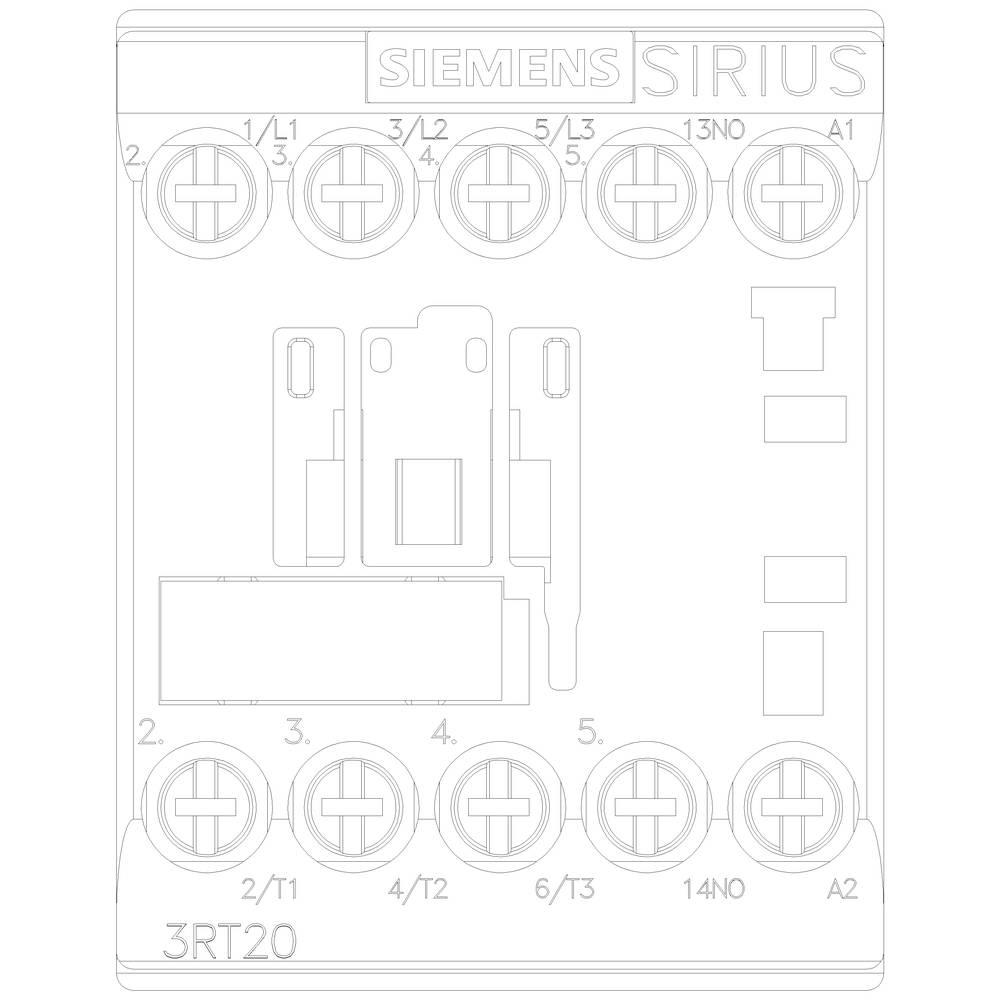

'SIEMENS SIRIUS kapcsolókészülék, 3RT20 modell, felső és alsó csatlakozásokkal. Utalás a kapcsolási rajzokra és elektromos kötésekre.'

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

230 V/AC

Terhelési áram

9 A

Teljesítmény

4 kW

Adatlap (PDF)

Szállítás: 10. 13. K.

36 db

Szám

Összesen (14 953 Ft / Darab)

16 527,56 Ft

-10 %

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 230 g Teljesítményeloszlás: 0,7 W

Termék típus: Védő

Gyártói szám: 3RT2016-1AP01

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró

Névleges feszültség: 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 9 A

Terhelési áram: 9 A

: 4 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 58 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 230 g

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1431000 Siemens 3RT2016-1AP01 Védő 3 záró 4 kW 230 V/AC 9 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431000 Siemens 3RT2016-1AP01 Védő 3 záró 4 kW 230 V/AC 9 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Power contactor, AC-3 9 A, 4 kW / 400 V 1 NO, 230 V AC, 50 / 60 Hz 3-pole, Size S00 screw terminal Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
