Siemens 3RT2017-1BB41 Védő 3 záró 5.5 kW 24 V/DC 12 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 vásárlása

Egy Siemens kapcsoló, Sirius 3RT20 modell, több csatlakozókapoccsal rendelkezik. Elsősorban ipari vezérlőrendszerekben alkalmazzák.

Hasonló kivitel

Nyitott elosztószekrény egy ablak mellett, amelyen keresztül egy esős külső terület látható. A háttérben elmosódott ipari berendezések.

Elektromos kapcsolási rajz mágneskapcsolókkal, sorkapcsokkal és kapcsolókkal. A komponensek sorszámozva, magyarázatuk az alábbi jelmagyarázatban.

Egy elektromos mágneskapcsoló elvi kapcsolási rajza, amelyen az A1 és A2 tekercskivezetések, valamint a főérintkezők L1, L2, L3, T1, T2, T3 jelöléssel vannak ellátva.

Egy elektromos alkatrész műszaki rajza milliméterben megadott méretekkel, háromszög elrendezésben, felülnézeti és oldalnézeti ábrázolással.

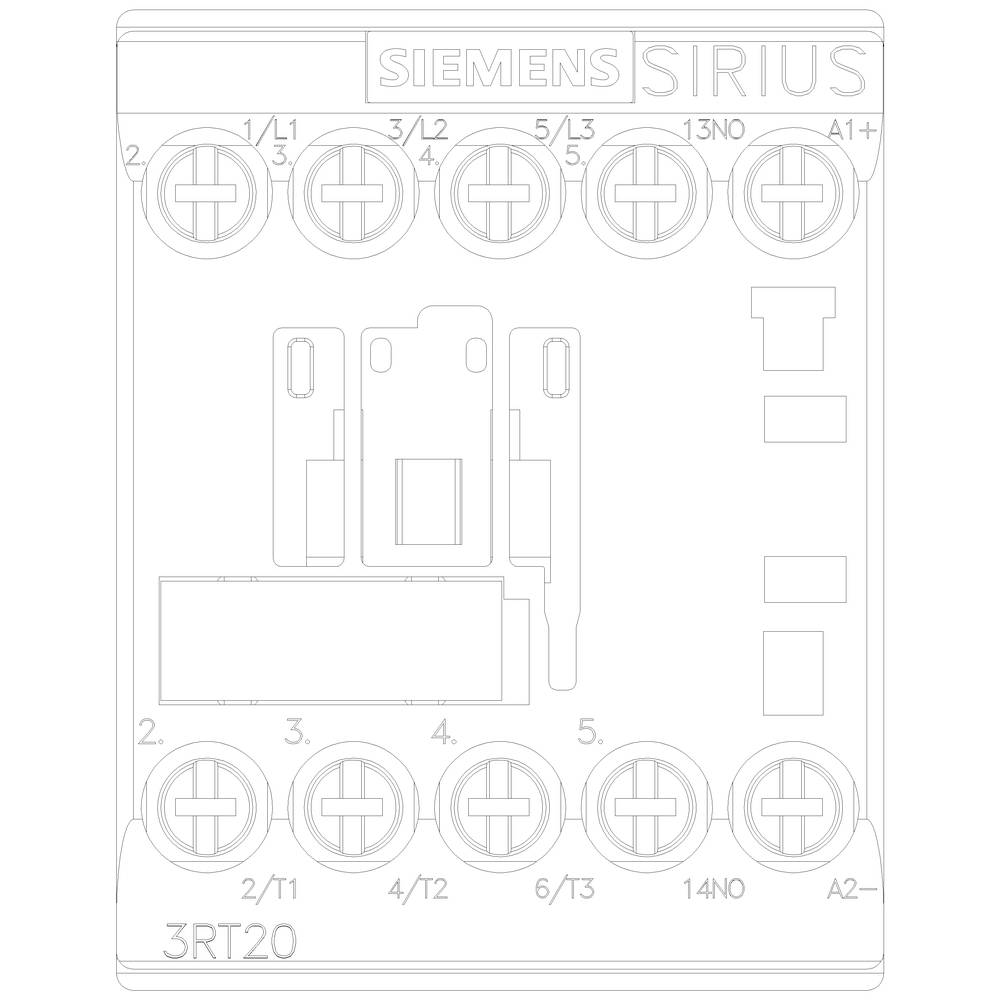

Egy Siemens SIRIUS 3RT20 kontaktor kapcsolási rajza, amelyen fel vannak tüntetve a csatlakozók: L1, L2, L3, A1+, A2-, 13NO, 14NO elektromos áramkörök számára.

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

24 V/DC

Terhelési áram

12 A

Teljesítmény

5.5 kW

Adatlap (PDF)

Szállítás: 10. 13. K.

37 db

Szám

Összesen (16 528 Ft / Darab)

16 528 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 294 g
Teljesítmény veszteség: 1.2 W

Termék típus: Védő

Gyártói szám: 3RT2017-1BB41

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró

Névleges feszültség: 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 V/DC (max)

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 12 A

Terhelési áram: 12 A

: 5.5 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 58 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 290 g

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 5.516

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1431025 Siemens 3RT2017-1BB41 Védő 3 záró 5.5 kW 24 V/DC 12 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431025 Siemens 3RT2017-1BB41 Védő 3 záró 5.5 kW 24 V/DC 12 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1

Leírás

power contactor, AC-3 12 A, 5.5 kW / 400 V 1 NO, 24 V DC 3-pole, Size S00 screw terminal Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
