Siemens 3RT2017-2BM41 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

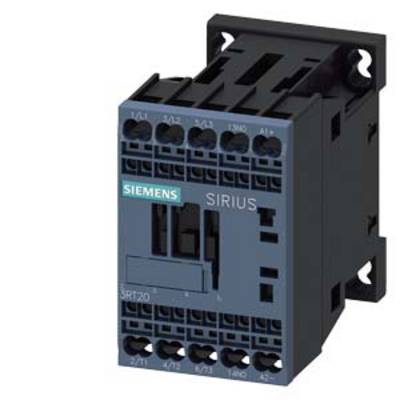

Egy fekete Siemens SIRIUS típusú védőkapcsoló több csatlakozókapoccsal és '3RT2017' jelöléssel.

Hasonló kivitel

Egy nyitott elektromos szekrény műszaki alkatrészekkel baloldalt látható a képen. Jobboldalt egy esős ablak van elmosódott külső kilátással.

Egy ábra különböző elektromos kapcsolókészülékeket és tartozékokat mutat, 1-től 10-ig számozva, összekötő vezetékekkel és magyarázatokkal.

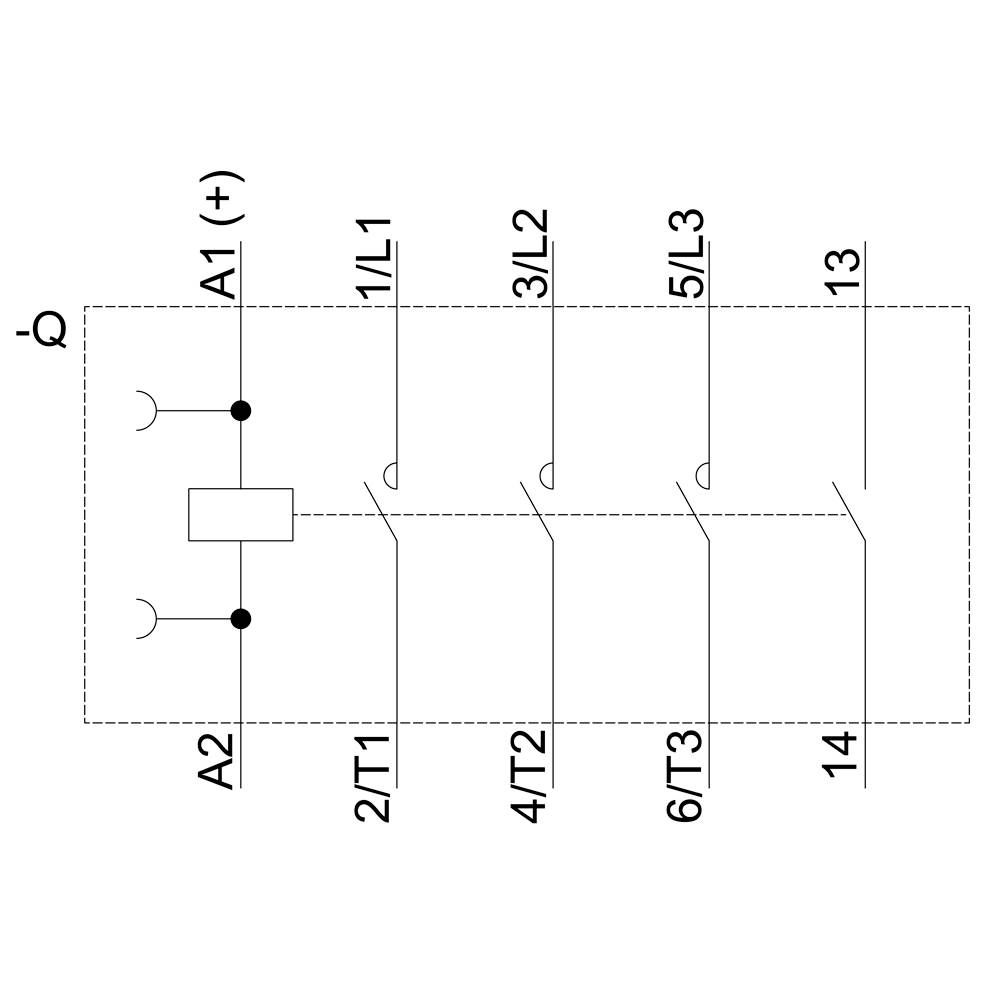

Egy relé kapcsolási rajza: mutatja az A1, A2, L1-L3, T1-T3 csatlakozókat, kapcsolóállásokkal. A huzalozás és csatlakozási pontok ábrázolása.

Egy elektromos alkatrész műszaki rajza elölnézettel, oldalnézettel és felülnézettel. A méretezés és a furat elhelyezések fel vannak tüntetve.

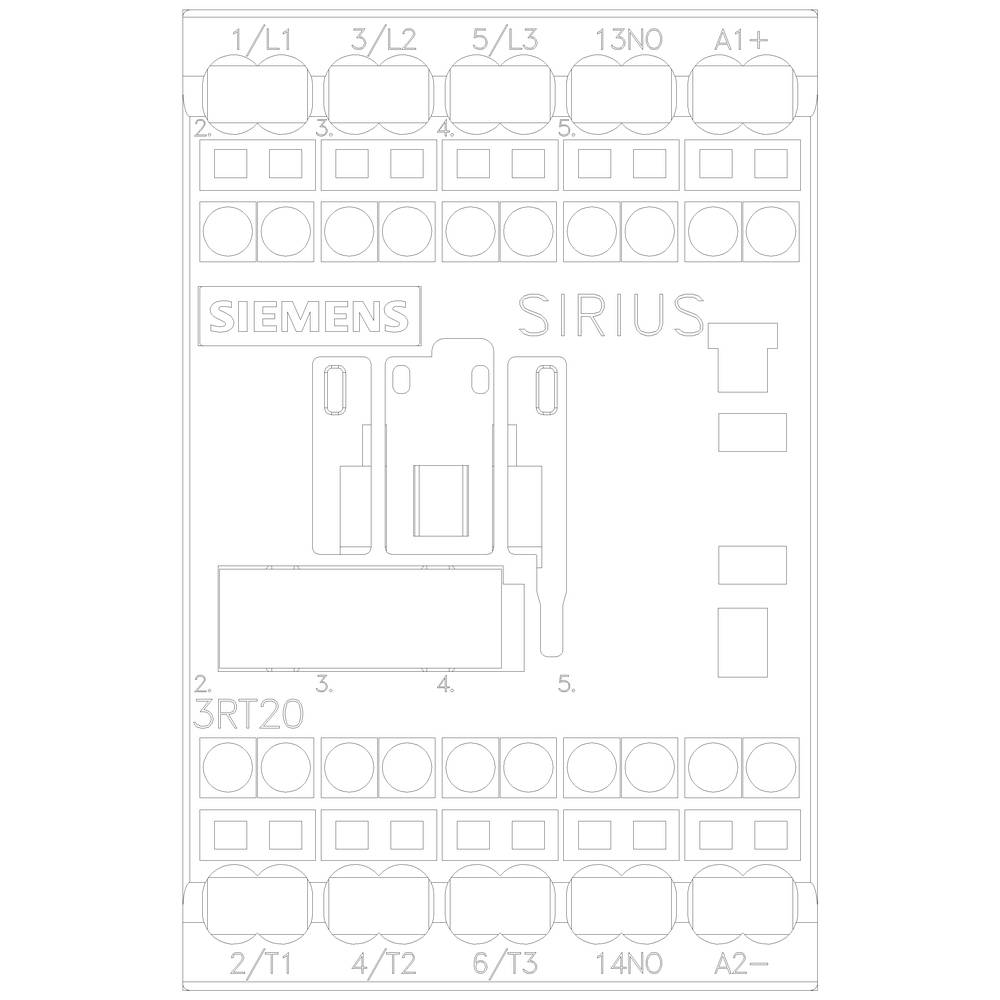

'Egy Siemens SIRIUS 3RT20 kontaktor kapcsolási rajza, amely bemutatja a csatlakozókat és a belső kötéseket. Tartalmazza a kapcsok jelöléseit, mint például 1/L1, 3/L2.'

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RT2017-2BM41

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (27 551 Ft / Darab)

27 551 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 4 mm²
Finoman sodrott vezető keresztmetszete: 2,5 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2017-2BM41

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 220-220 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1743270 Siemens 3RT2017-2BM41 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743270 Siemens 3RT2017-2BM41 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 220 V 3 pólusú, S00 méretű Rugós csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
