Siemens 3RT2017-2JB41 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

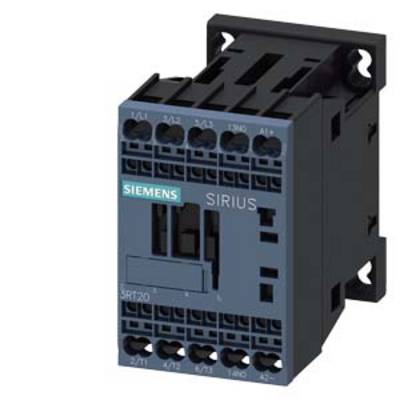

Siemens mágneskapcsoló 'SIRIUS' felirattal, fekete műanyag szerkezet, több csatlakozási ponttal alul és felül az elektromos bekötéshez.

Hasonló kivitel

Egy nyitott elosztószekrény elektromos alkatrészeket mutat. A háttérben egy gép látható egy nedves üvegfelületen át.

Az ábra elektromos kapcsolókészülékeket és azok komponenseit mutatja. A számozott leírások magyarázzák az olyan funkcionális elemeket, mint a kontaktor, a segédkapcsoló és a csatlakozódugasz.

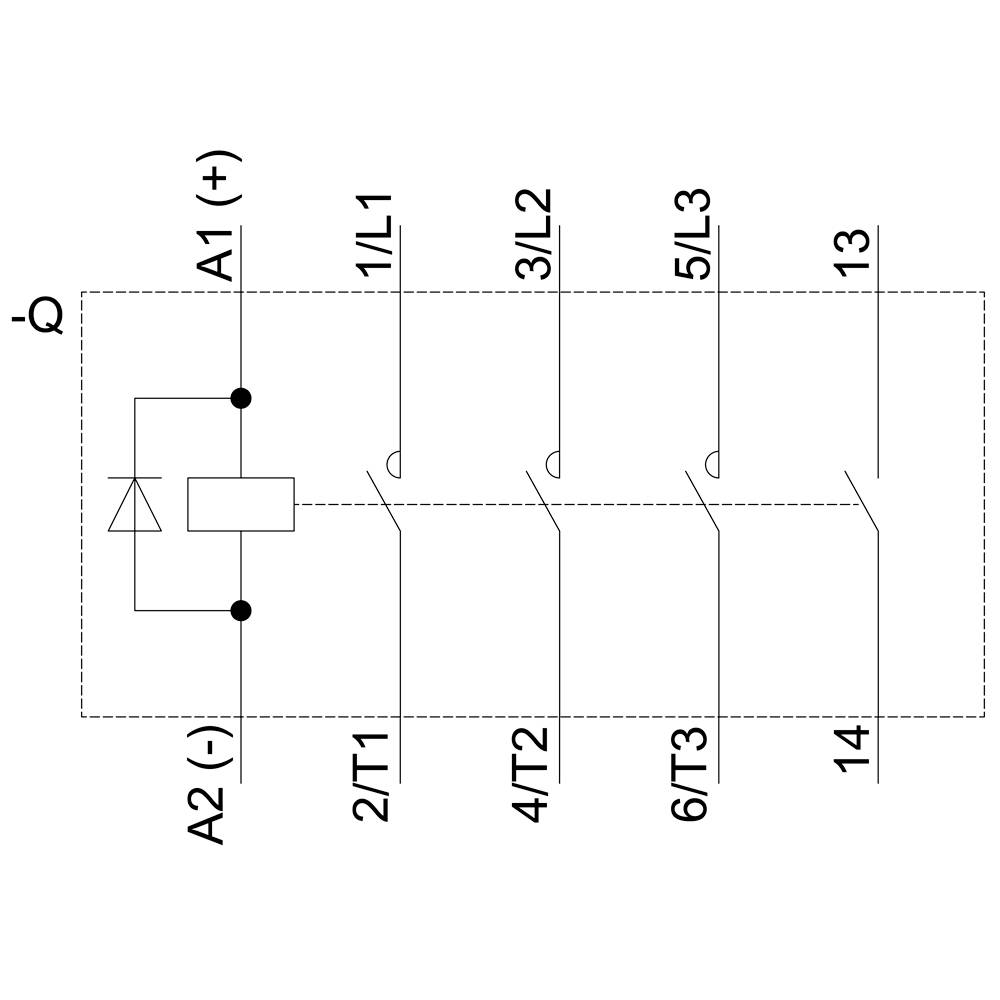

Relé kapcsolási rajza: Felül A1 (+), alul A2 (-), baloldalon három kapcsolóérintkező 1/2, 3/4 és 5/6 jelöléssel.

Műszaki rajz egy relé ábrázolásáról: elölnézet, oldalnézet és felülnézet pontos méretekkel. A szereléshez szükséges lényeges részletek.

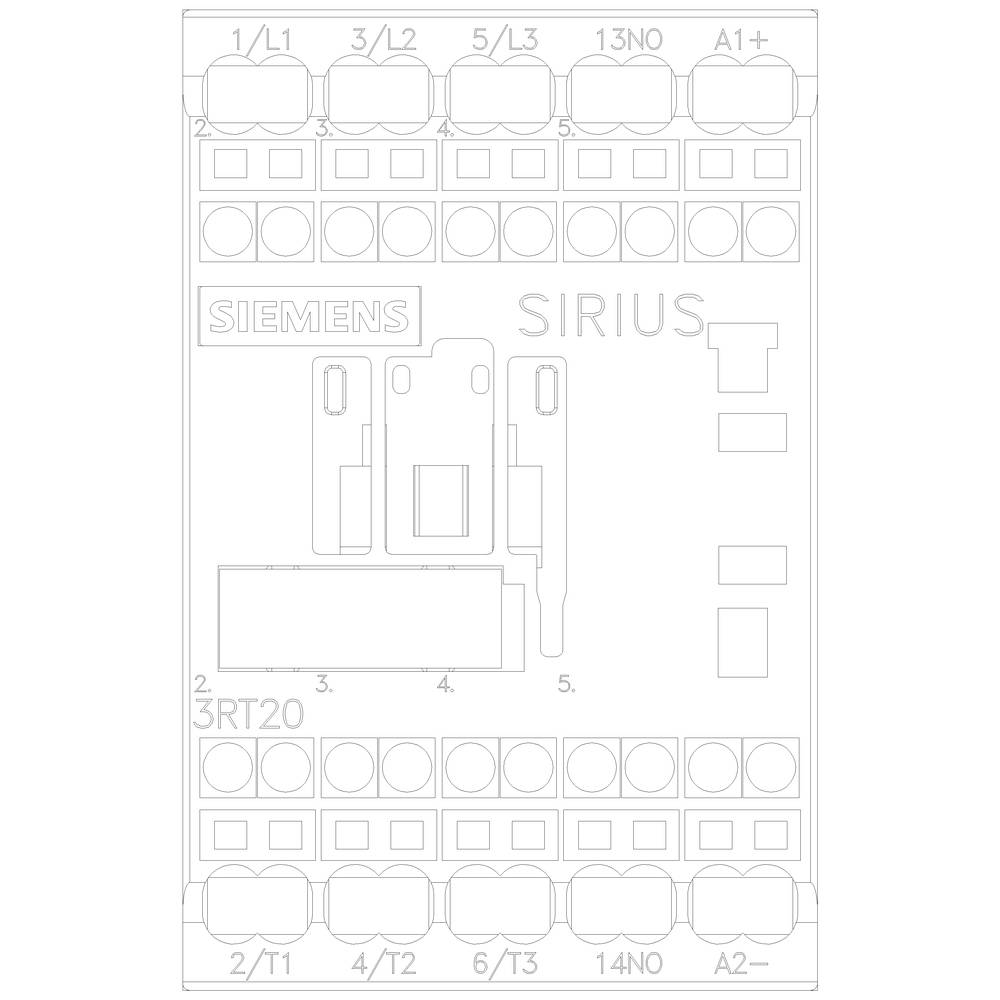

'A Siemens SIRIUS 3RT20 vezérlés kapcsolási rajza a számozott kapocselrendezéssel és a be- és kimeneti pontok jelölésével.'

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RT2017-2JB41

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (31 488 Ft / Darab)

31 488 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 4 mm²
Finoman sodrott vezető keresztmetszete: 2,5 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2017-2JB41

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1743321 Siemens 3RT2017-2JB41 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743321 Siemens 3RT2017-2JB41 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Tápegység, AC-3 12 A, 5,5 kW / 400 V 1 S, 24 V DC 0,7-1,25 * USA beépített diódával, 3 pólusú S00 méret, rugós csatlakozás PLC kimenetekhez alkalmas SIRIUS 3RT2 csatlakozó kontaktor Kapcsolómotorok és segéd- és vezérlőáramkörök, amelyeket kifejezetten az elektronikus vezérléshez való közvetlen csatlakoztatásra terveztek. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
