Siemens 3RT2017-2LF42 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

Siemens Sirius-sorozatú elektromos kontaktor, 3RT2027-es modellszám. Fekete ház több csatlakozóval.

Hasonló kivitel

'Ipari létesítmény nyitott kapcsolószekrénnyel, látható kábelezéssel és gépekkel, esőtől nedves üvegfelület mögött a háttérben.'

Egy elektromos kapcsolókészülék kapcsolási rajza különböző komponensekkel, mint például kontaktorok, csatlakozókapcsok és kapcsolóelemek. A feliratok magyarázzák az egyes alkatrészek funkcióit.

Egy mágneskapcsoló elektromos kapcsolási rajza, amely tartalmazza a tekercset A1 és A2 kapcsokkal, főérintkezőket L1, L2, L3, T1, T2, T3, valamint segédérintkezőket 21 és 22 jelöléssel.

Egy elektromos alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti nézetekkel. A méretek milliméterben vannak feltüntetve.

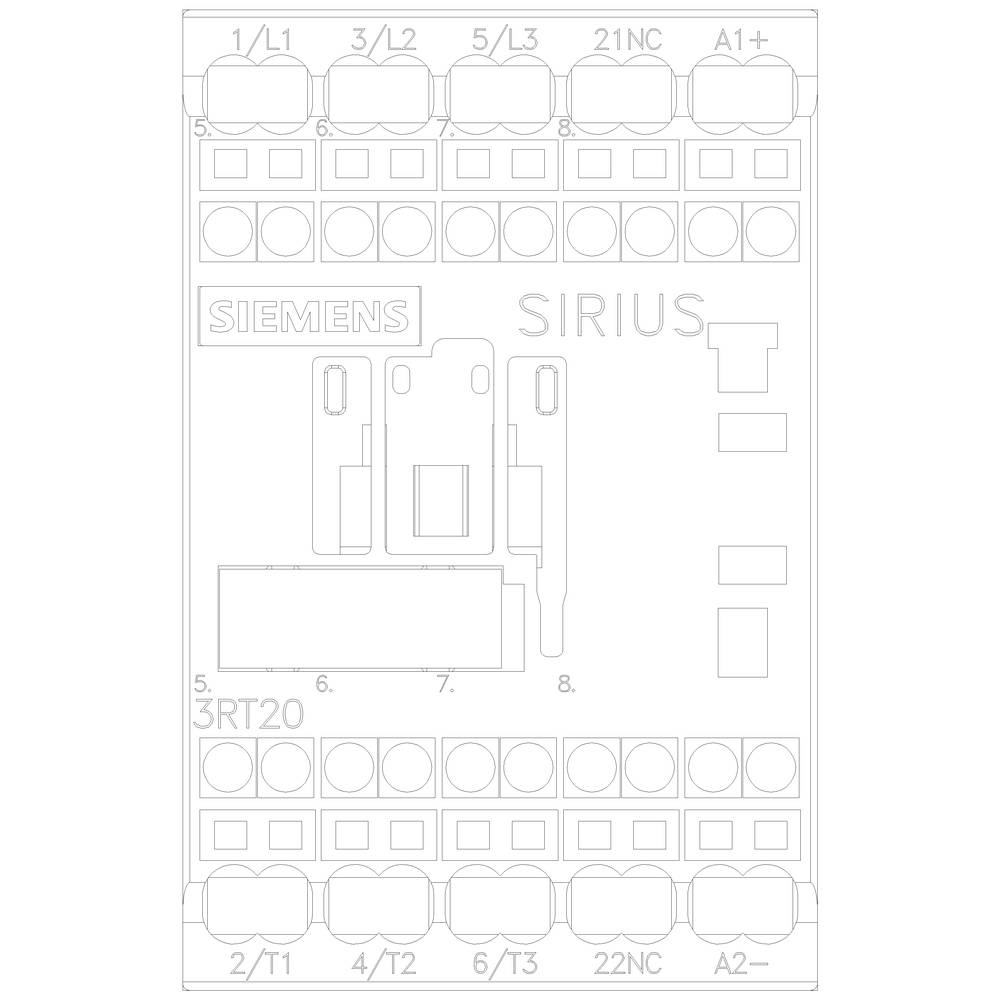

Egy Siemens Sirius kontaktor elvi kapcsolási rajza, bemutatja a csatlakozásokat és belső összeköttetéseket. Feliratok: 1/L1, 3/L2, 5/L3, 2/T1.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RT2017-2LF42

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (30 701 Ft / Darab)

30 701 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 4 mm²
Finoman sodrott vezető keresztmetszete: 2,5 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2017-2LF42

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

Dokumentumok és letöltések

Adatlap

Adatlap 1743364 Siemens 3RT2017-2LF42 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743364 Siemens 3RT2017-2LF42 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Tápegység, AC-3 12 A, 5,5 kW / 400 V 1 O, DC 110 V 0,7-1,25 * USA, beépített varisztorral, 3 pólusú S00 méret, rugós csatlakozás SIRIUS 3RT2 tengelykapcsoló kapcsolómotorokhoz és motorokhoz segéd- és vezérlőáramkörök, amelyeket kifejezetten az elektronikus vezérléshez való közvetlen csatlakoztatásra terveztek. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
