Siemens 3RT2024-1BB44-3MA0 Teljesítmény védelem 3 záró 5.5 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához ( vásárlása

Siemens elektromos kontaktor, Sirius modell, több csatlakozókapoccsal elöl láthatóan.

Hasonló kivitel

Egy nyitott elektromos elosztószekrény kábelekkel és elektronikus alkatrészekkel áll egy esővel vert üvegablak mellett, mögötte elmosódott gépek láthatók.

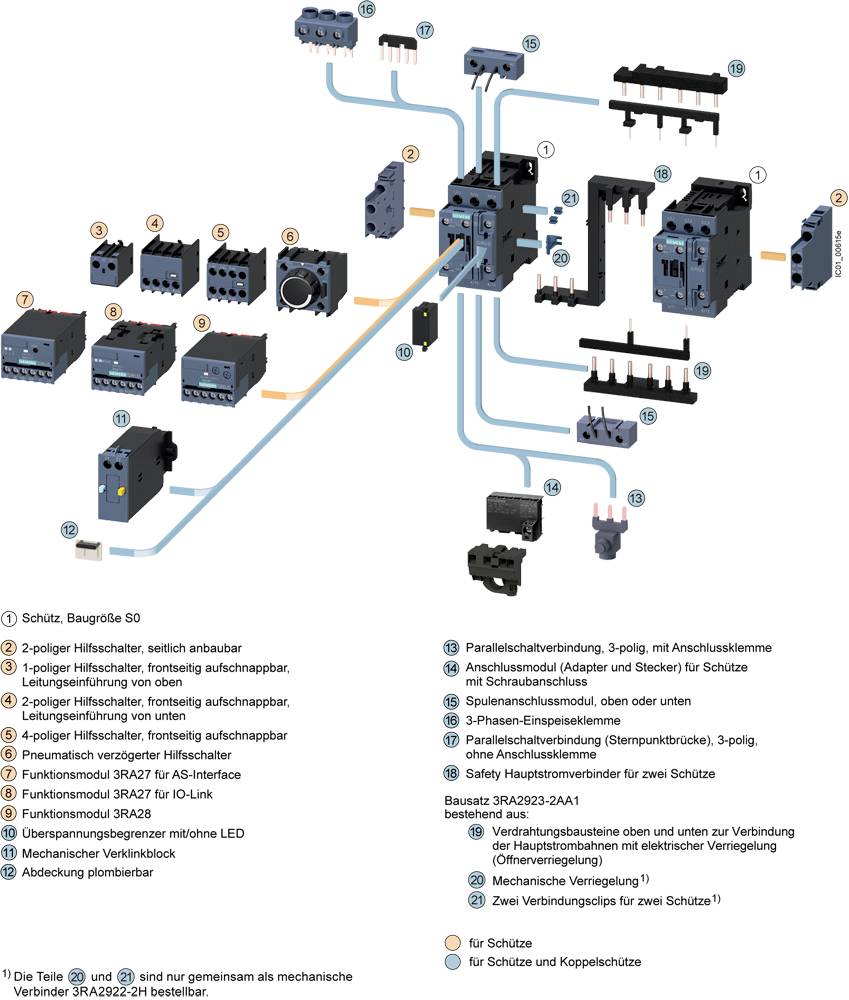

Egy védőrendszer robbanásszerű ábrázolása számozott alkatrészekkel. Kapcsolók, dugaszolható csatlakozók, adapterek és LED-modulok láthatók. A kapcsolatok és fontos funkciók meg vannak jelölve.

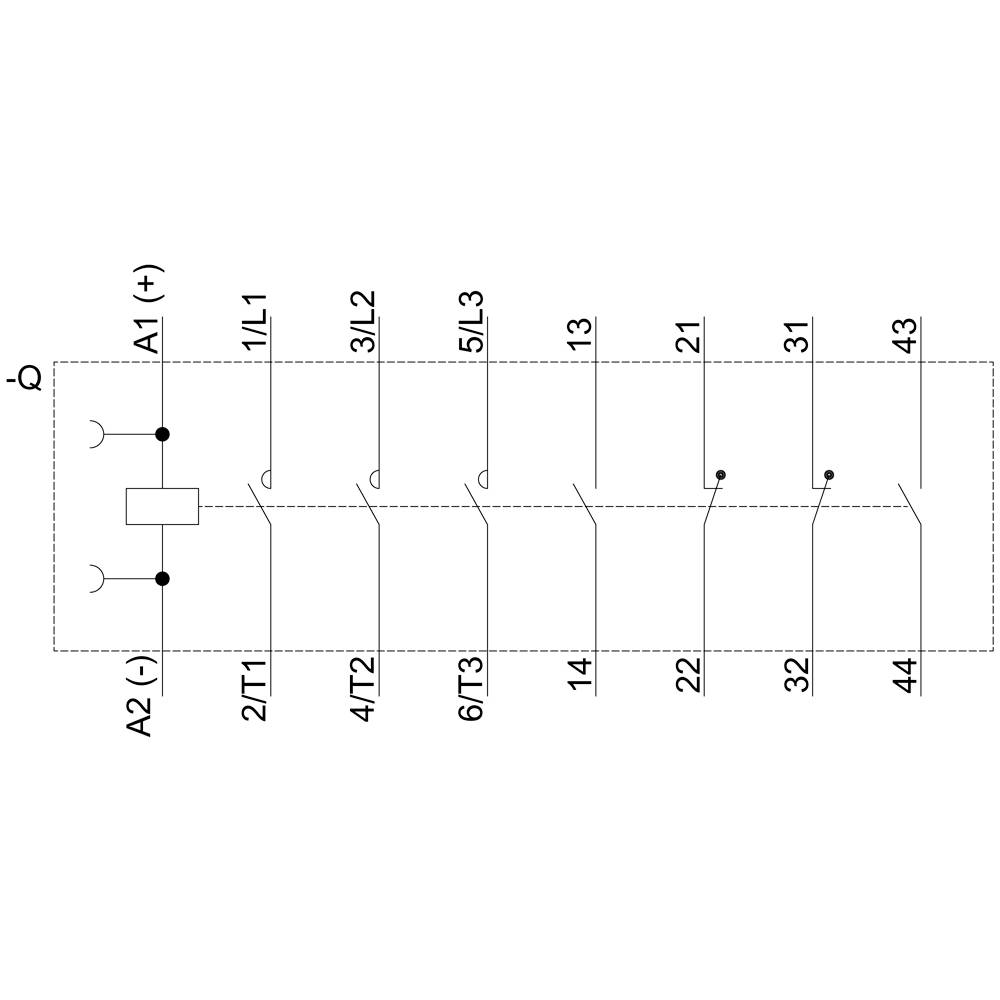

'Egy elektromos kapcsoló egyszerűsített vázlatrajza hat megjelölt érintkezővel: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.'

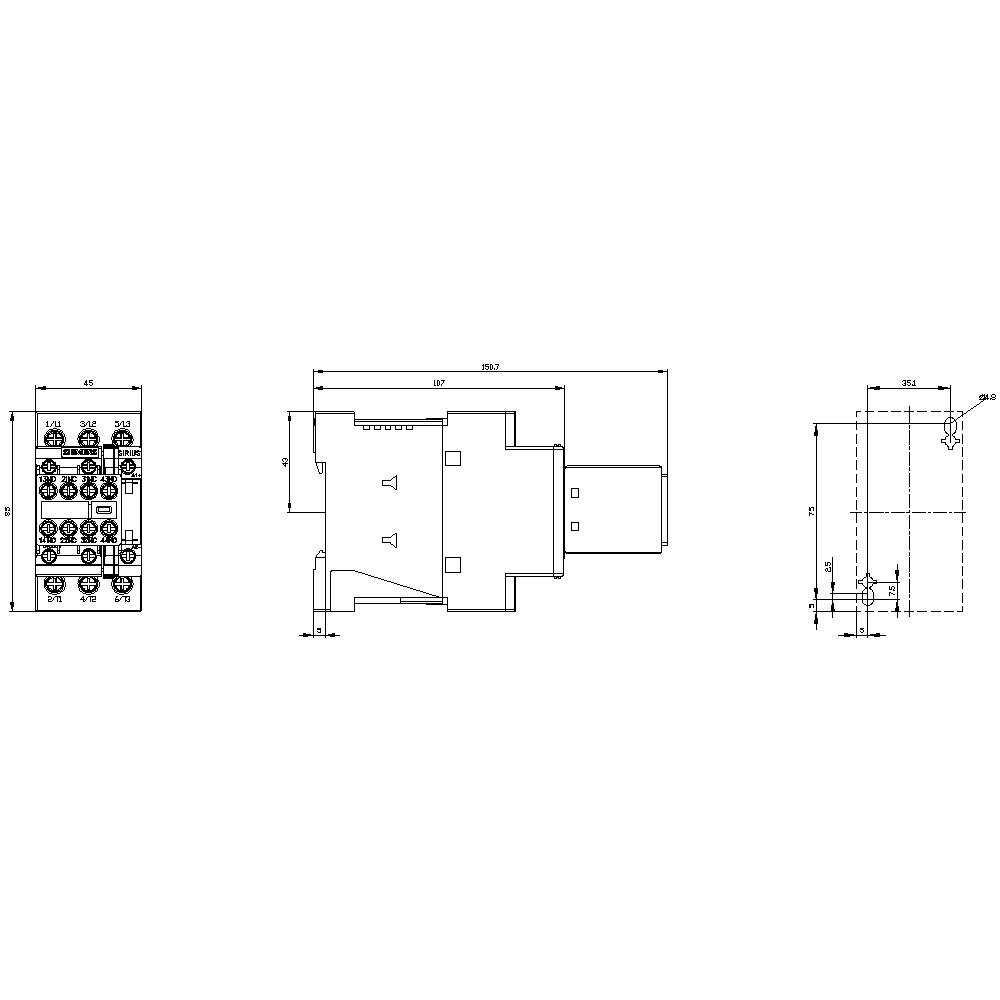

Egy elektronikai alkatrész műszaki rajza elölnézettel, oldalnézettel és felülnézettel. A méretezés és a csatlakozási pontok fel vannak tüntetve.

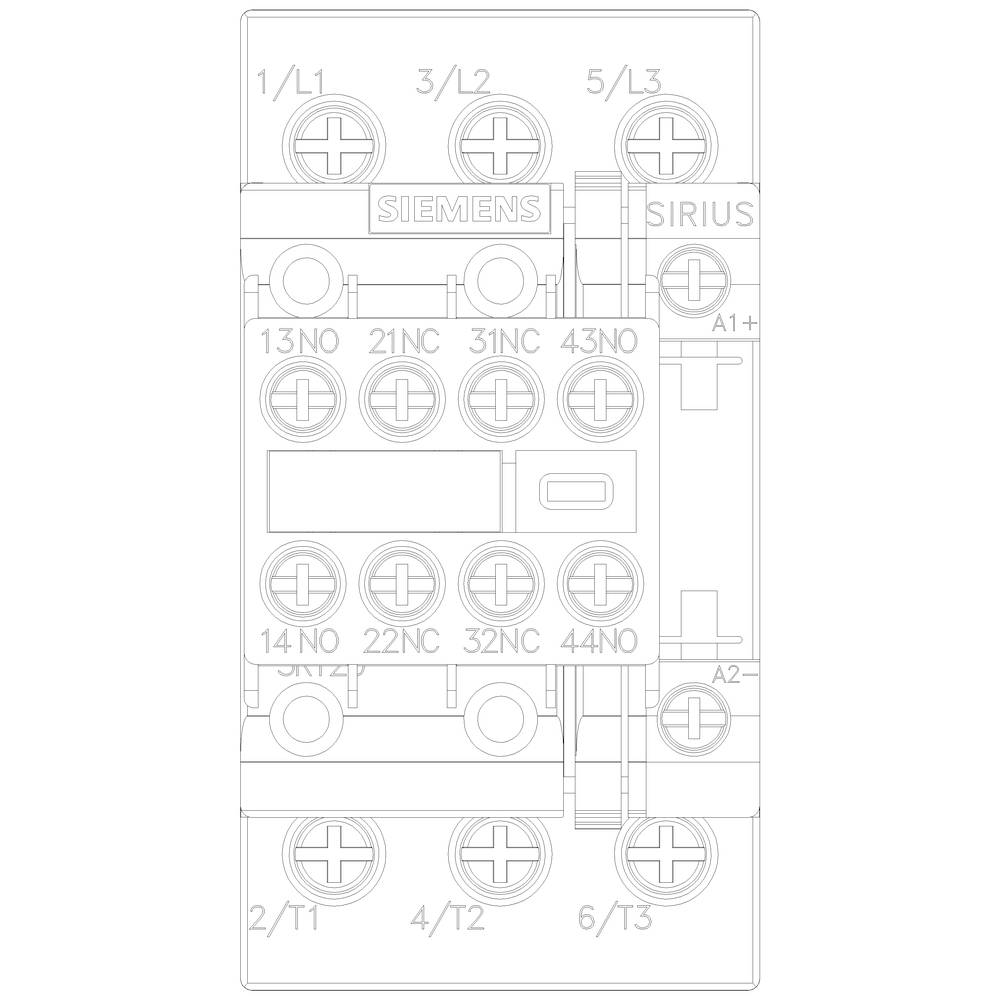

A 'Siemens Sirius Schütz' mutatja a csatlakozásokat és az áramköri felépítést. Főérintkezők feliratokkal, ipari vezérlésekhez alkalmas.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Teljesítmény

5.5 kW

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (59 047 Ft / Darab)

59 047 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 10 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2024-1BB44-3MA0

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 12 A

: 5.5 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 85 mm

Mélység: 151 mm

Méret: (Sz x Ma x Mé) 45 x 85 x 151 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 12.5 A

: 5.516

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704297 Siemens 3RT2024-1BB44-3MA0 Teljesítmény védelem 3 záró 5.5 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704297 Siemens 3RT2024-1BB44-3MA0 Teljesítmény védelem 3 záró 5.5 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (

Leírás

Tápcsatlakozó, AC-3 12 A, 5,5 kW / 400 V 2 S + 2 O, 24 V DC 3 pólusú, S0 méretű Csavaros csatlakozás Segéd érintkező megszakító, nem oldható a SUVA alkalmazásokhoz SIRIUS 3RT2 tápellátás-kapcsoló kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
