Siemens 3RT2026-2AF04 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

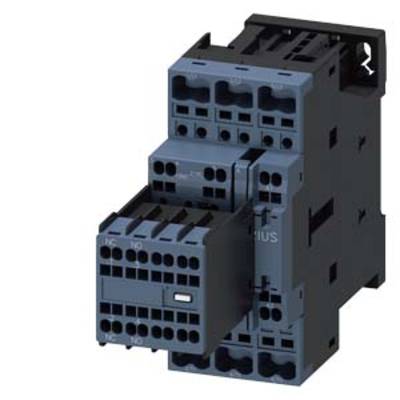

Fekete elektromos relé, illetve kontaktor több csatlakozókapoccsal, függőlegesen egymásra helyezve, elektromos áramkörök vezérlésére.

Hasonló kivitel

Egy nyitott elosztószekrény elektromos alkatrészeket mutat, mellette az eső az ablaknak csapódik. A háttérben gépek láthatók.

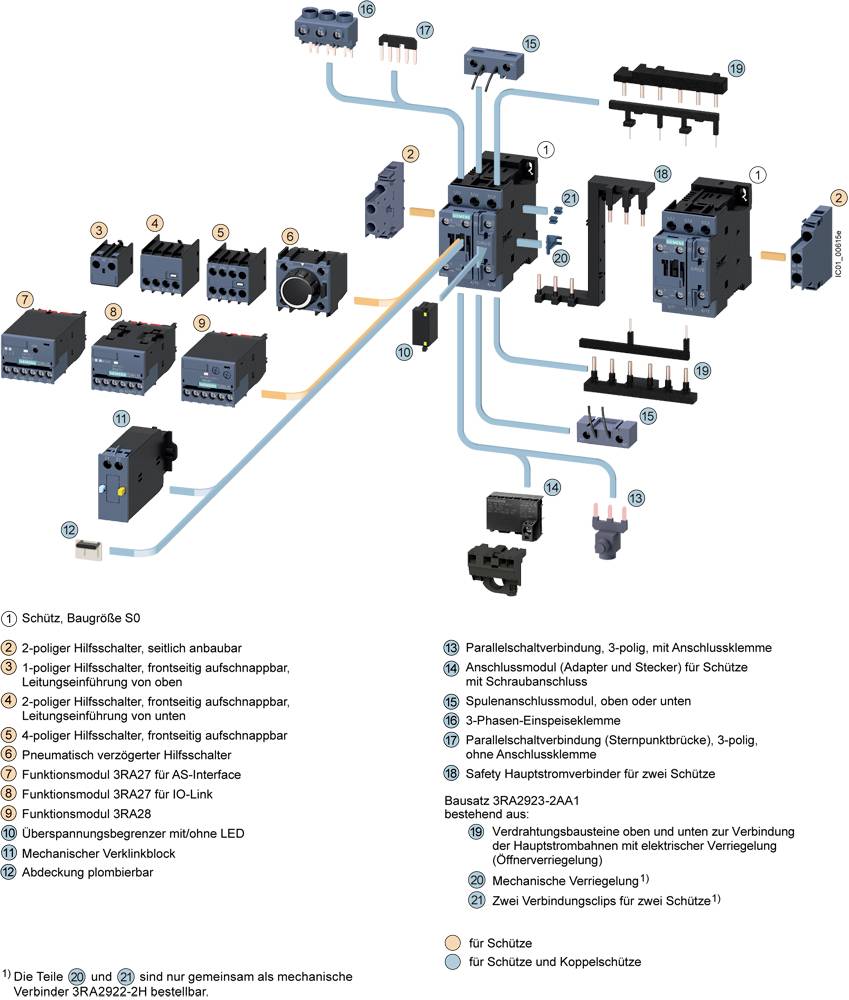

Egy elektromos kapcsolókészülék robbantott ábrázolása számozott alkatrészekkel és csatlakozóvezetékekkel. Például mágneskapcsoló, segédérintkező és dugaszolható csatlakozók.

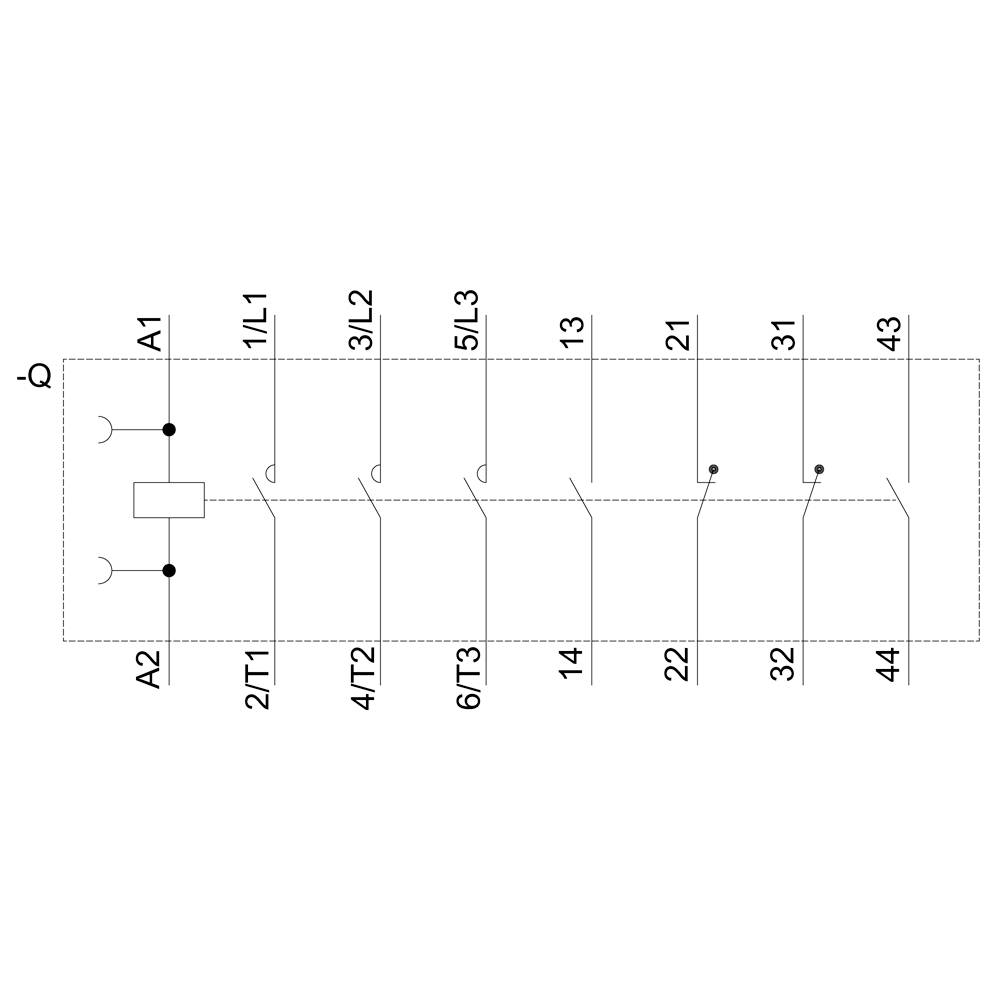

Relé bekötési rajza tekercs érintkezőkkel A1 és A2, valamint több érintkezőpárral: 1/1L1, 3/L2, 5/L3, 2/1T1, 4/1T2, 6/1T3.

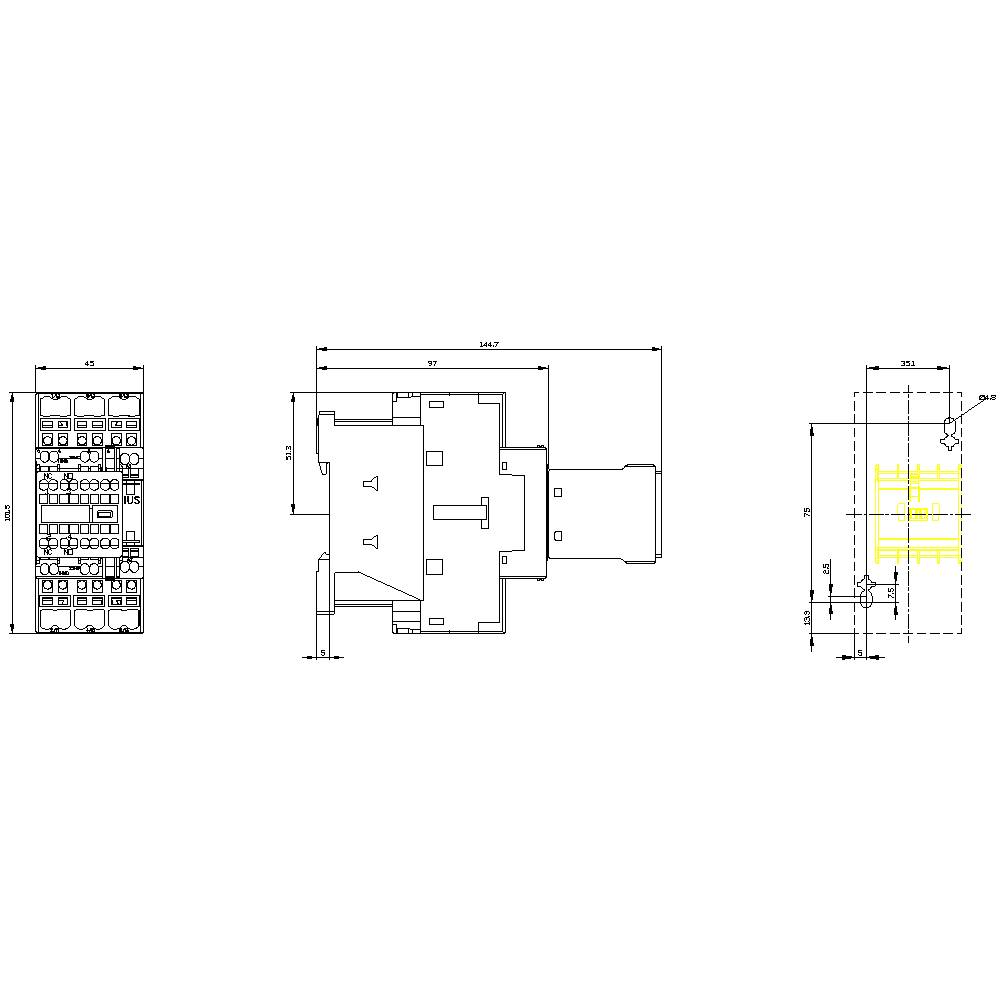

Műszaki rajz egy elektronikus eszközről milliméteres méretekkel, elölnézet, felülnézet és oldalnézet. Méretezési vonalak és megjegyzések.

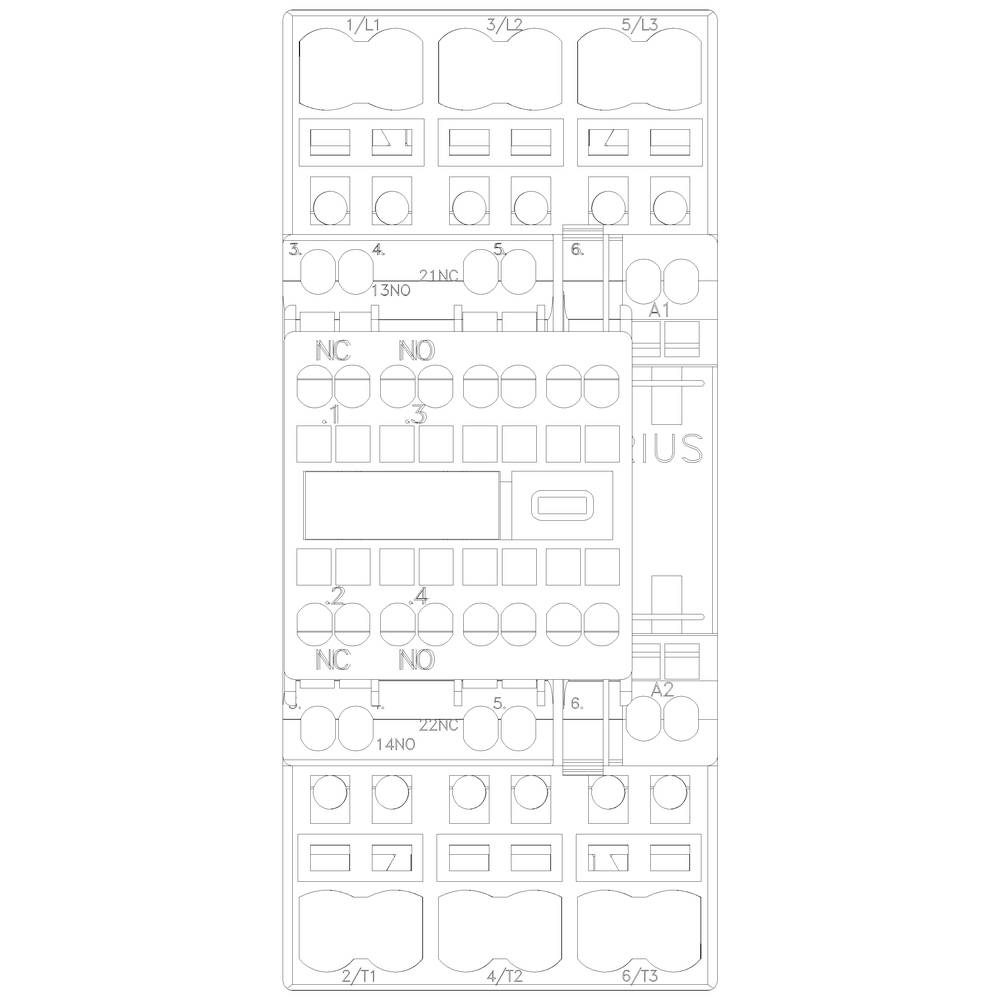

Műszaki diagram egy elektromos kapcsolótábláról, amely különböző áramköröket és csatlakozásokat tartalmaz, 1-től 6-ig számozva.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RT2026-2AF04

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (51 173 Ft / Darab)

51 173 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 6 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2026-2AF04

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 102 mm

Mélység: 144 mm

Méret: (Sz x Ma x Mé) 45 x 102 x 144 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 11 kW

: 3

: 2

: 2

: 25 A

: 40 A

: Spring clamp connection

: AC

: 15.5 A

: 11.03248125

Dokumentumok és letöltések

Adatlap

Adatlap 1745744 Siemens 3RT2026-2AF04 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745744 Siemens 3RT2026-2AF04 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3 25 A, 11 kW / 400 V 2 S + 2 NC, AC 110 V, 50 Hz, 3 pólusú, S0 méretű Rugós csatlakozás Segédkapcsoló, levehető SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
