Siemens 3RT2026-2BB44 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

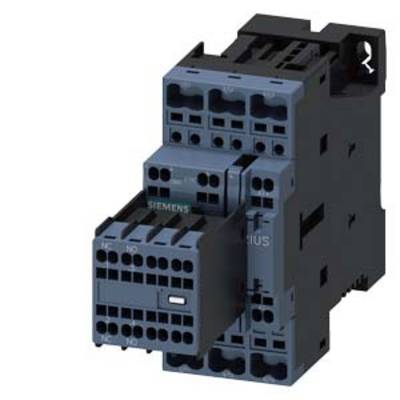

Egy 'SIEMENS' jelölésű, több csatlakozóval rendelkező elektromos kontaktor, amelyet kapcsolószekrénybe történő szerelésre használnak.

Hasonló kivitel

Nyitott elektromos elosztószekrény elektronikus alkatrészekkel baloldalt; jobboldalt egy ablak esőcseppekkel, amely egy elmosódott gépet mutat.

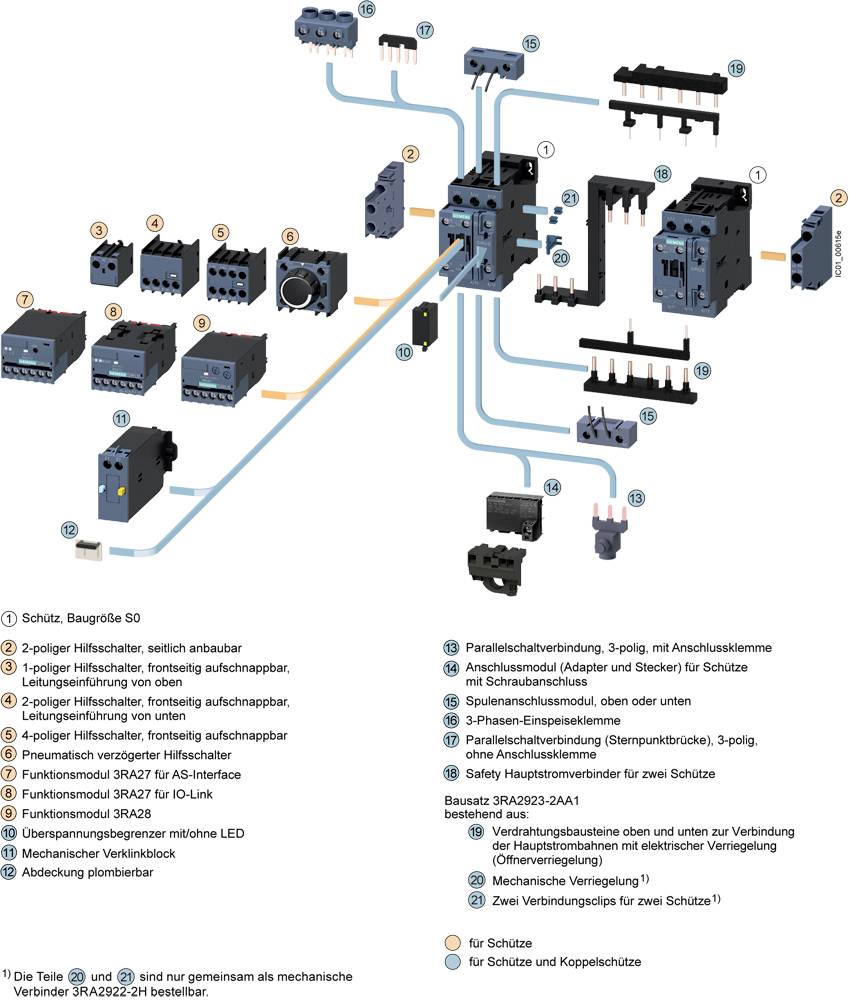

A kontaktor-kapcsolás áttekintő ábrázolása számozott alkatrészekkel és magyarázattal. Bemutatja a kontaktort, segédérintkezőt, sorkapcsot és a bekötést.

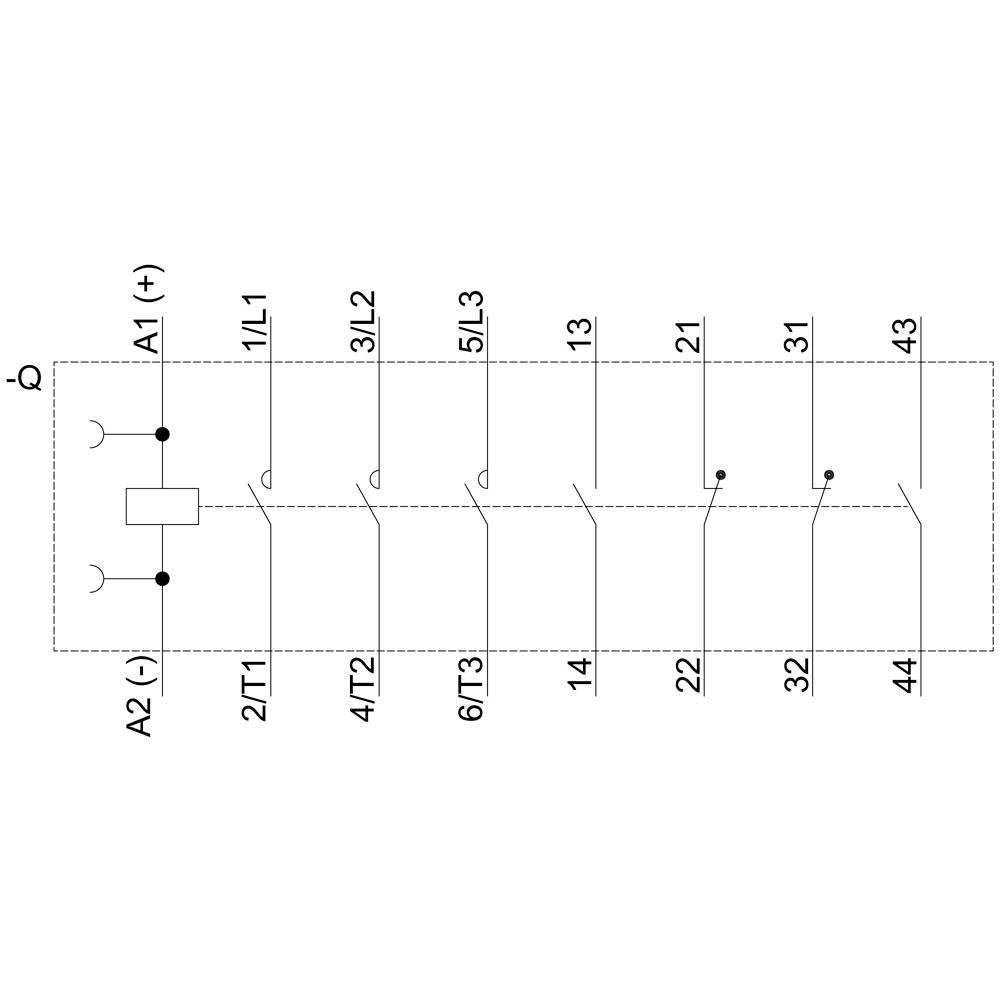

Kapcsolási szimbólum egy négyfős főérintkezővel és egy vezérlőtekerccsel, A1 (+) és A2 (-) jelöléssel.

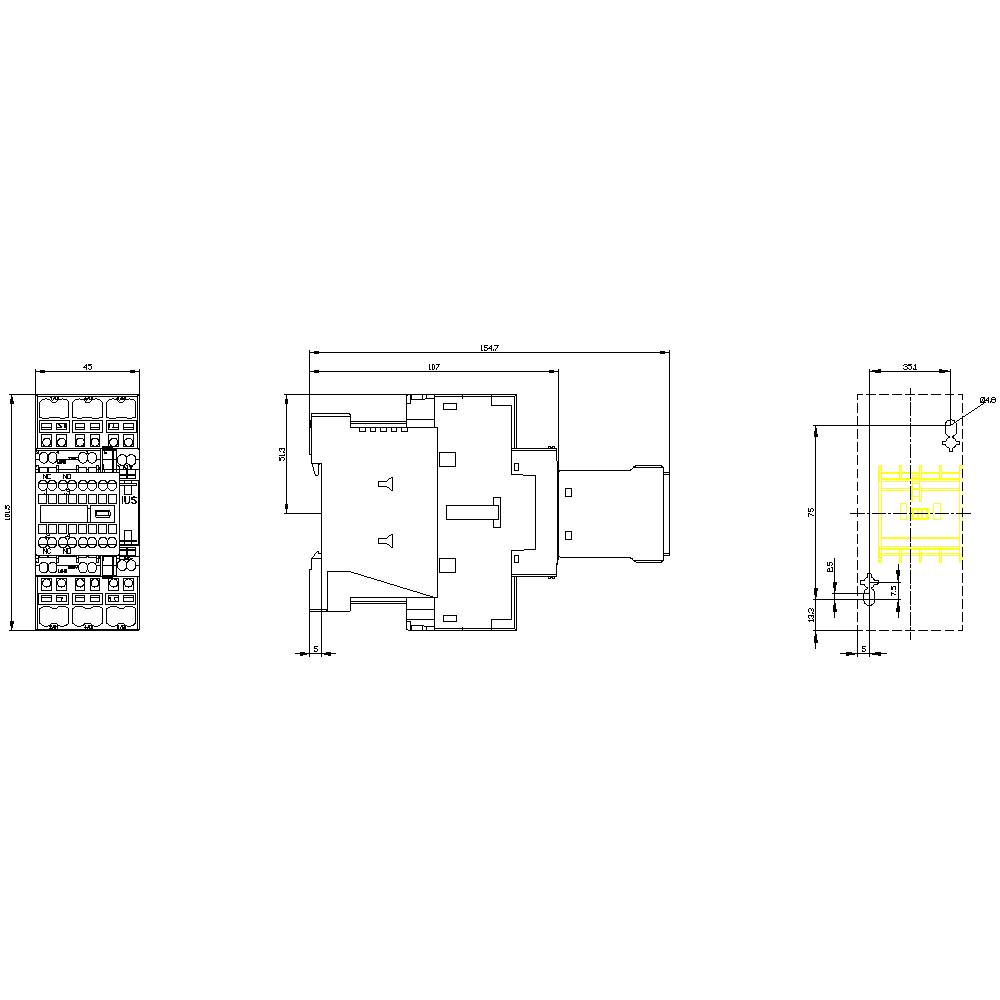

Egy elektromos alkatrész rajza részletes méretmegadásokkal milliméterben. Különböző nézetek és műszaki specifikációk.

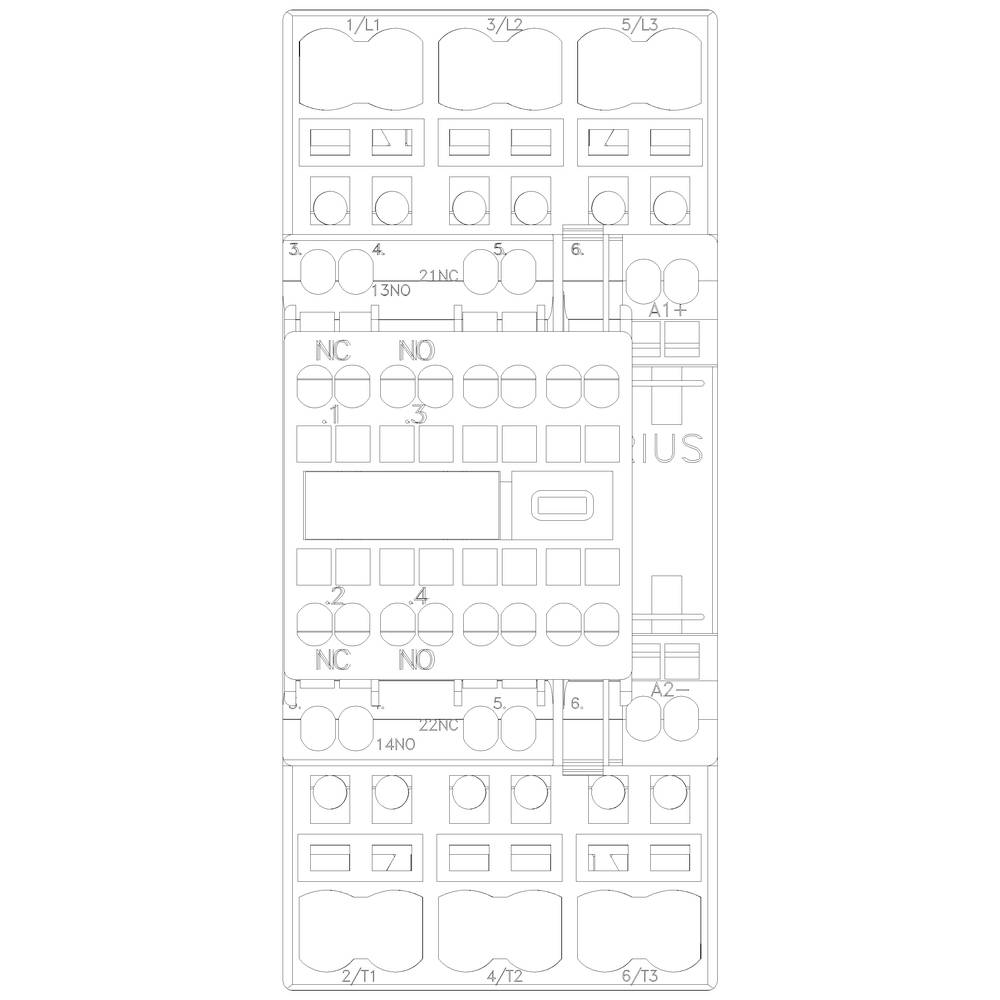

Elektromos kapcsolási rajz különböző csatlakozási pontokkal és szimbólumokkal, amelyek kapcsolóállásokat és érintkezőket ábrázolnak.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RT2026-2BB44

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (54 323 Ft / Darab)

54 323 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 6 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2026-2BB44

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 102 mm

Mélység: 154 mm

Méret: (Sz x Ma x Mé) 45 x 102 x 154 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 11 kW

: 3

: 2

: 2

: 25 A

: 40 A

: 24-24 V

: Spring clamp connection

: DC

: 15.5 A

: 11.032

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745757 Siemens 3RT2026-2BB44 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745757 Siemens 3RT2026-2BB44 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3 25 A, 11 kW / 400 V 2 S + 2 NC, 24 V DC 3 pólusú, S0 méretű Rugós csatlakozás Segédkapcsoló, levehető SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
