Siemens 3RT2027-1AN24 Védő 3 záró 690 V/AC 1 db vásárlása

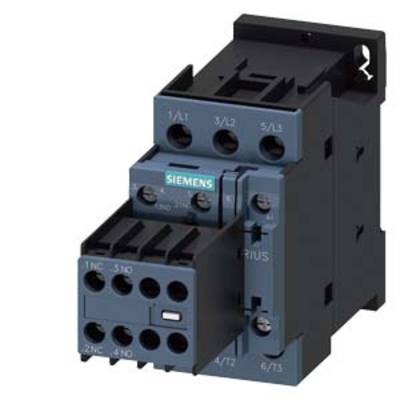

Egy fekete és kék Siemens kontaktor ipari alkalmazásokhoz, több csatlakozóhellyel és jelölésekkel az elektromos csatlakozásokhoz.

Hasonló kivitel

Egy nyitott elosztószekrény tele kábelekkel és elektronikai alkatrészekkel egy nagy, esőtől nedves ablak mellett, háttérben gépekkel.

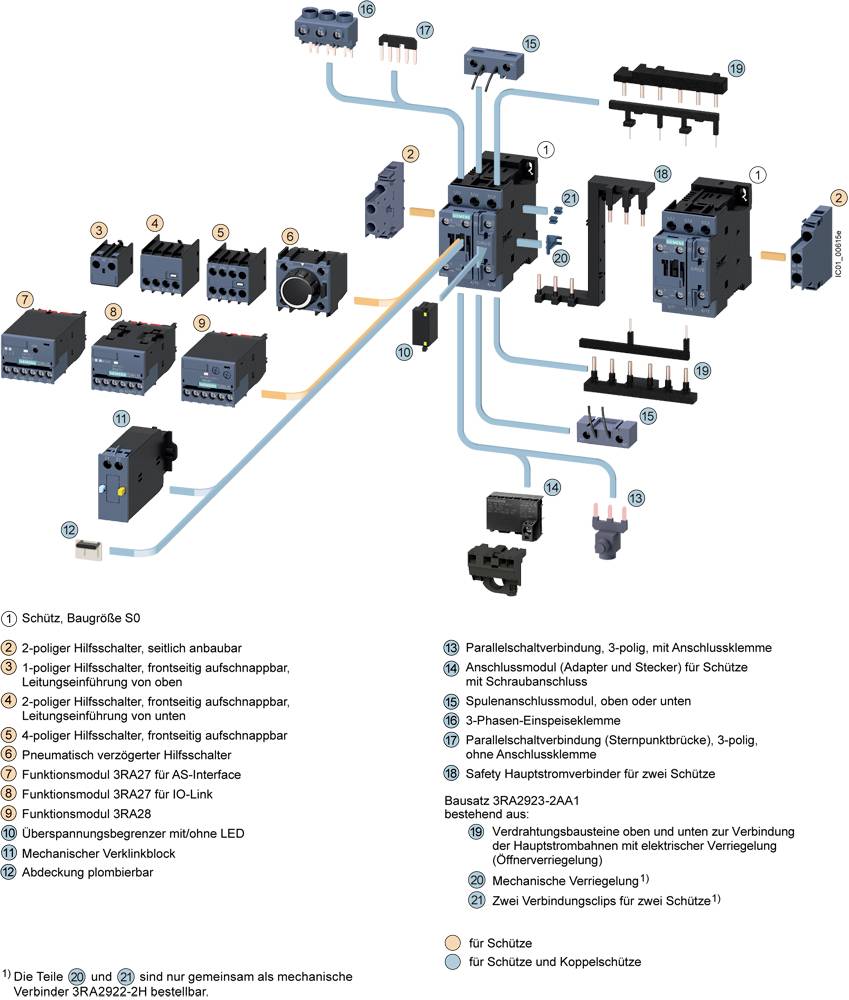

Robbantott ábra lövészekről számozott alkatrészekkel. Tartalmazza a kapcsolóeszközöket, csatlakozókat és a szerelésre, valamint működésre vonatkozó leírásokat.

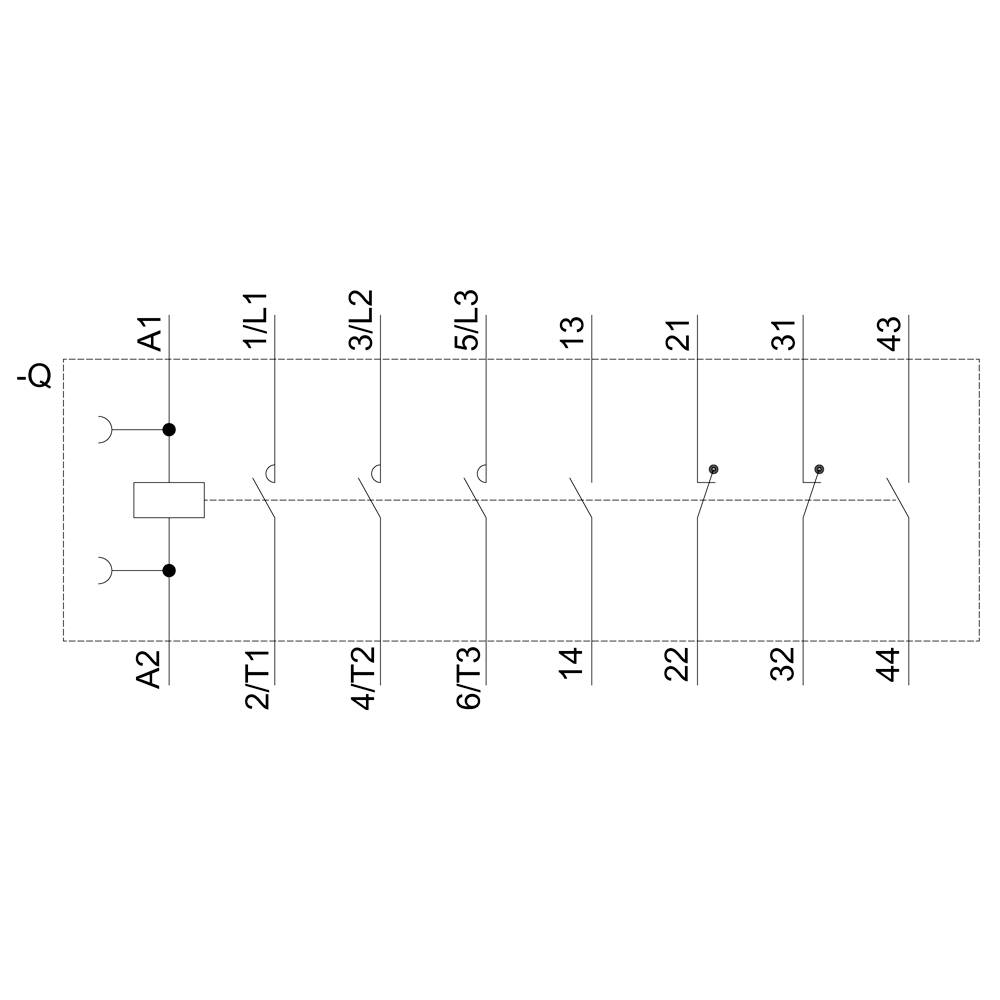

Egy elektromos mágneskapcsoló (kontaktor) kapcsolási rajza A1, A2, 1L1, 3L2, 5L3, 2T1, 4T2, 6T3 csatlakozásokkal és különböző érintkezőkkel.

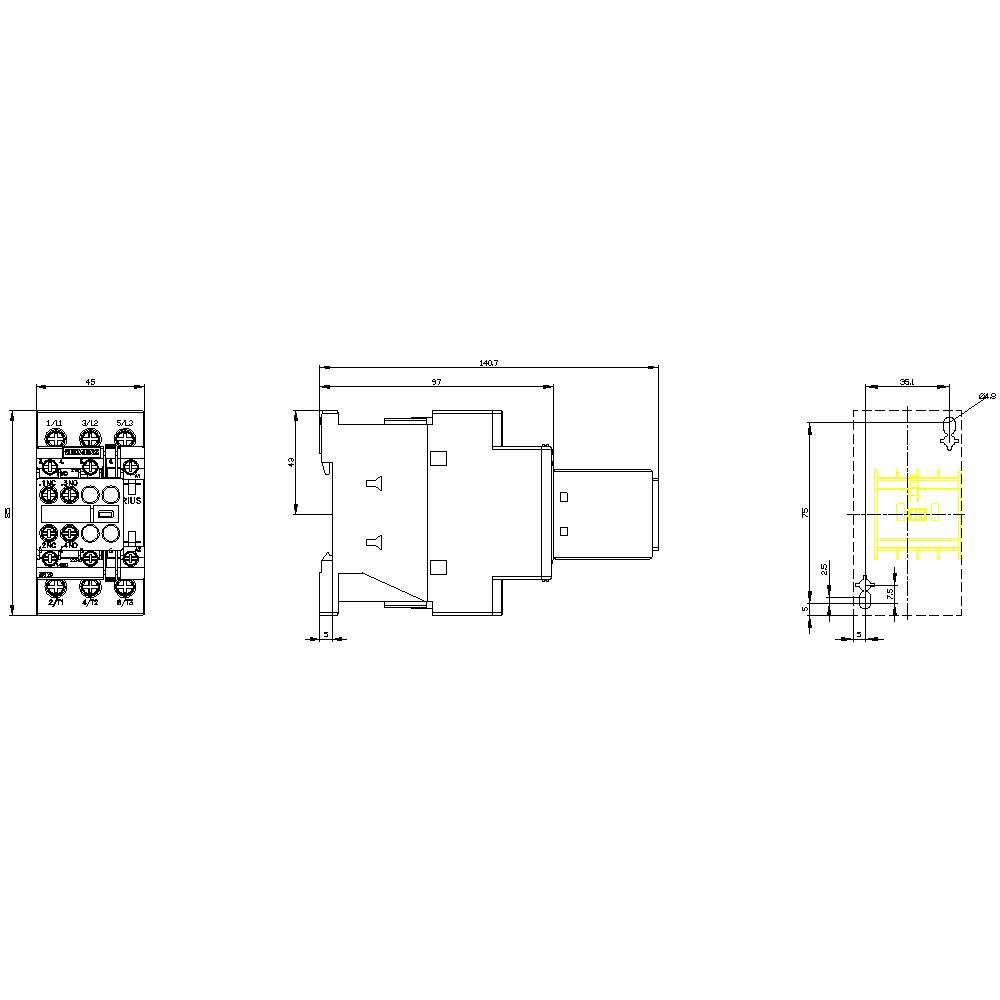

Műszaki rajz egy relé három nézetéről: elölnézet, oldalnézet és felülnézet. Méretezéssel és műszaki részletekkel ellátva.

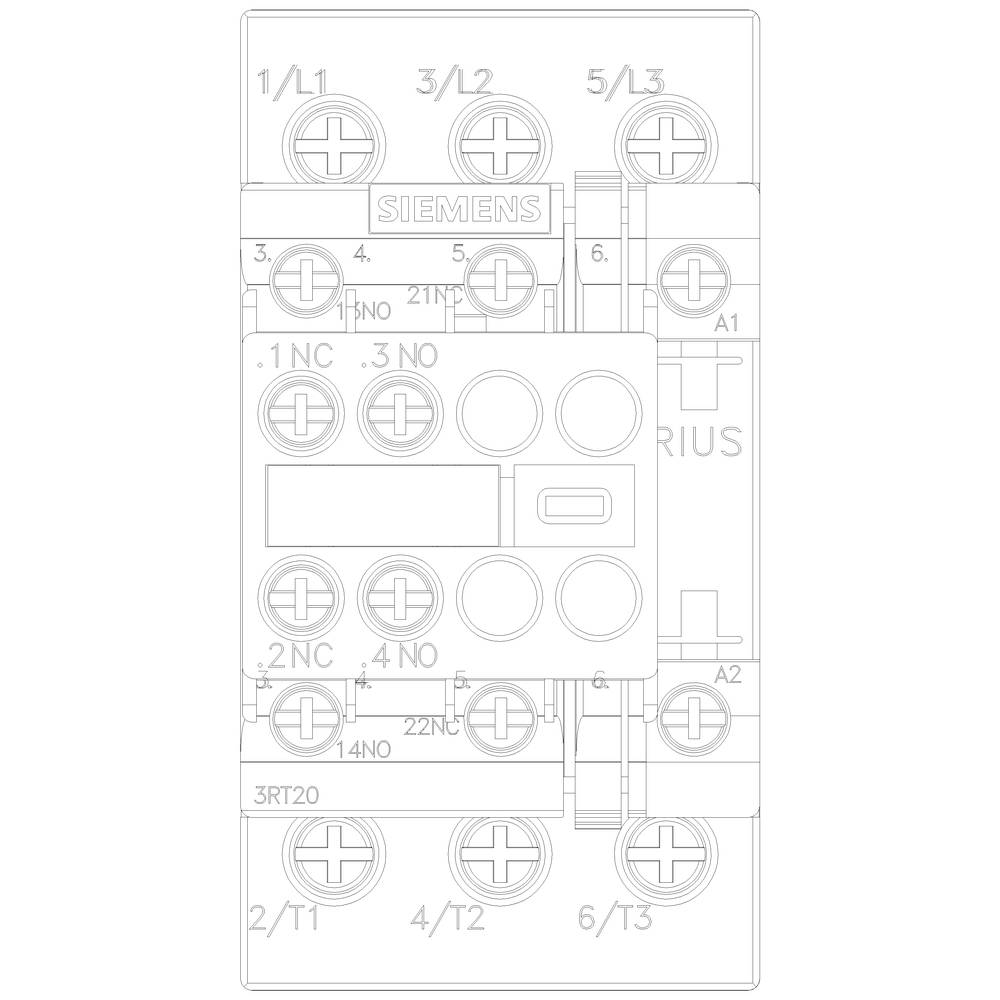

Siemens védőrelé modul - Egy elektromos védőrelé műszaki rajza, amely bemutatja a csatlakozási pontokat, vezérlőkapcsokat és modell-elemeket.

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2027-1AN24

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (69 283 Ft / Darab)

69 283 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 10 mm²

Termék típus: Védő

Gyártói szám: 3RT2027-1AN24

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 85 mm

Mélység: 141 mm

Méret: (Sz x Ma x Mé) 45 x 85 x 141 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 15 kW

: 3

: 2

: 2

: 32 A

: 50 A

: Screw connection

: AC

: 22 A

: 14.709975

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745935 Siemens 3RT2027-1AN24 Védő 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745935 Siemens 3RT2027-1AN24 Védő 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3, 15 kW / 400 V, 2 S + 2 O, AC 220 V, 50/60 Hz, 3 pólusú, S0 keretméret, csavaros csatlakozás Segédkapcsoló, levehető SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
