Siemens 3RT2035-1AC10 Teljesítmény védelem 3 záró 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

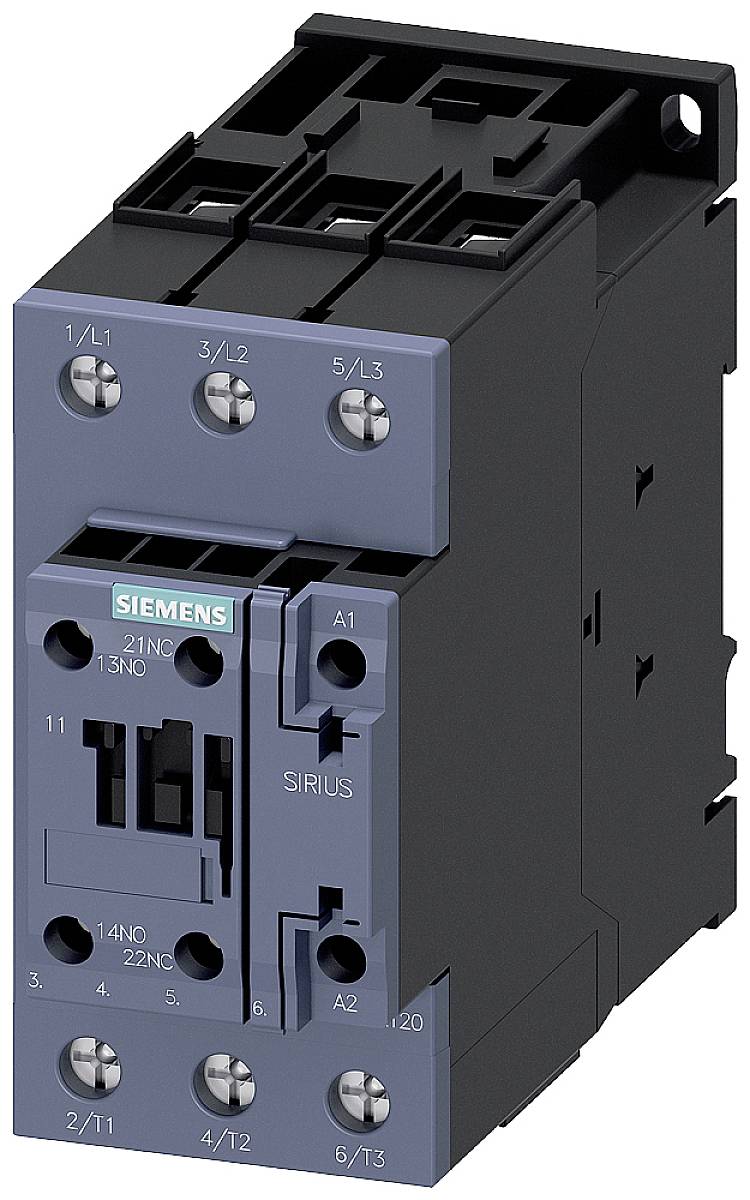

Egy Siemens elektromos kontaktor, Sirius modell. Fekete ház kék elemekkel, ipari alkalmazásokra tervezve.

Hasonló kivitel

Egy nyitott elosztószekrény különböző kábelekkel és kapcsolókkal áll, miközben a háttérben egy gép látszik egy esős ablak mögött.

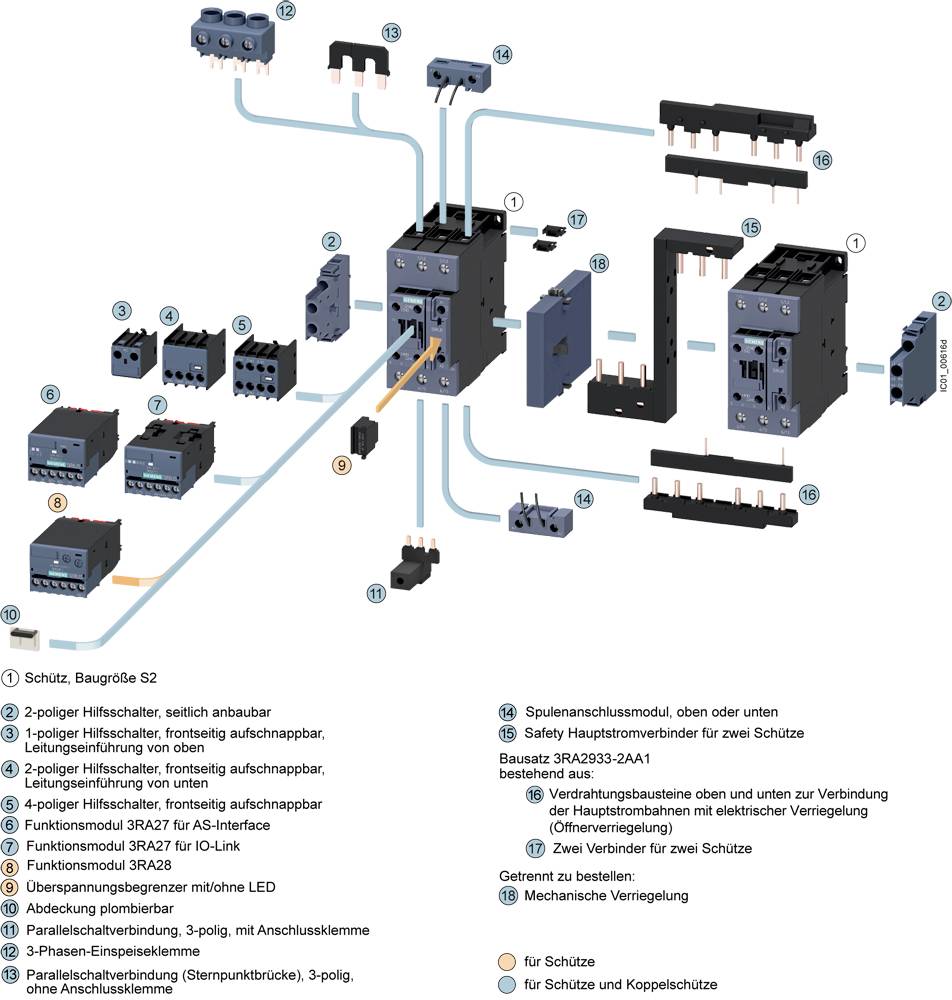

Egy lövész vázlatos rajza különböző csatlakozásokkal és alkatrészekkel. Minden egyes rész számozva és azonosítva van a szerelés és működés bemutatása érdekében.

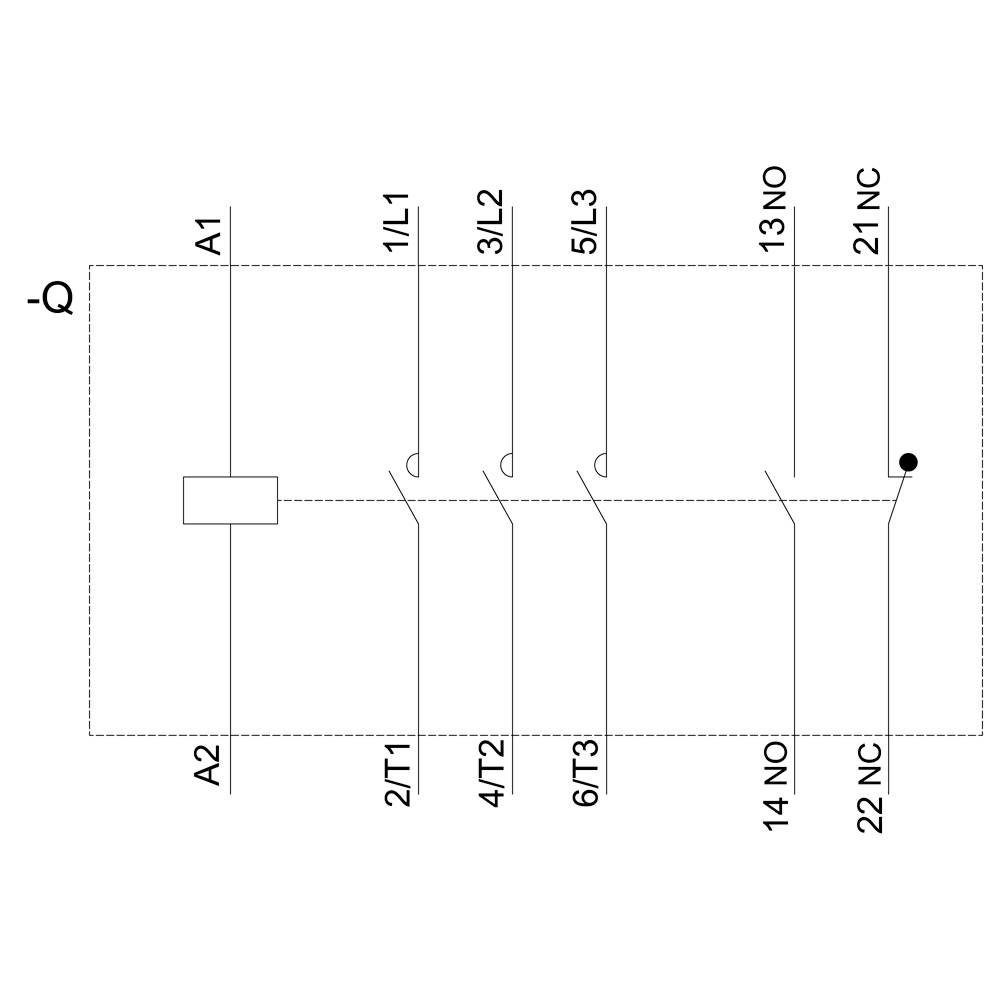

Elektromos áramkör kapcsolási rajza kapcsolókkal és csatlakozásokkal, a következő jelölésekkel: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 21 NC, 14 NO, 22 NC.

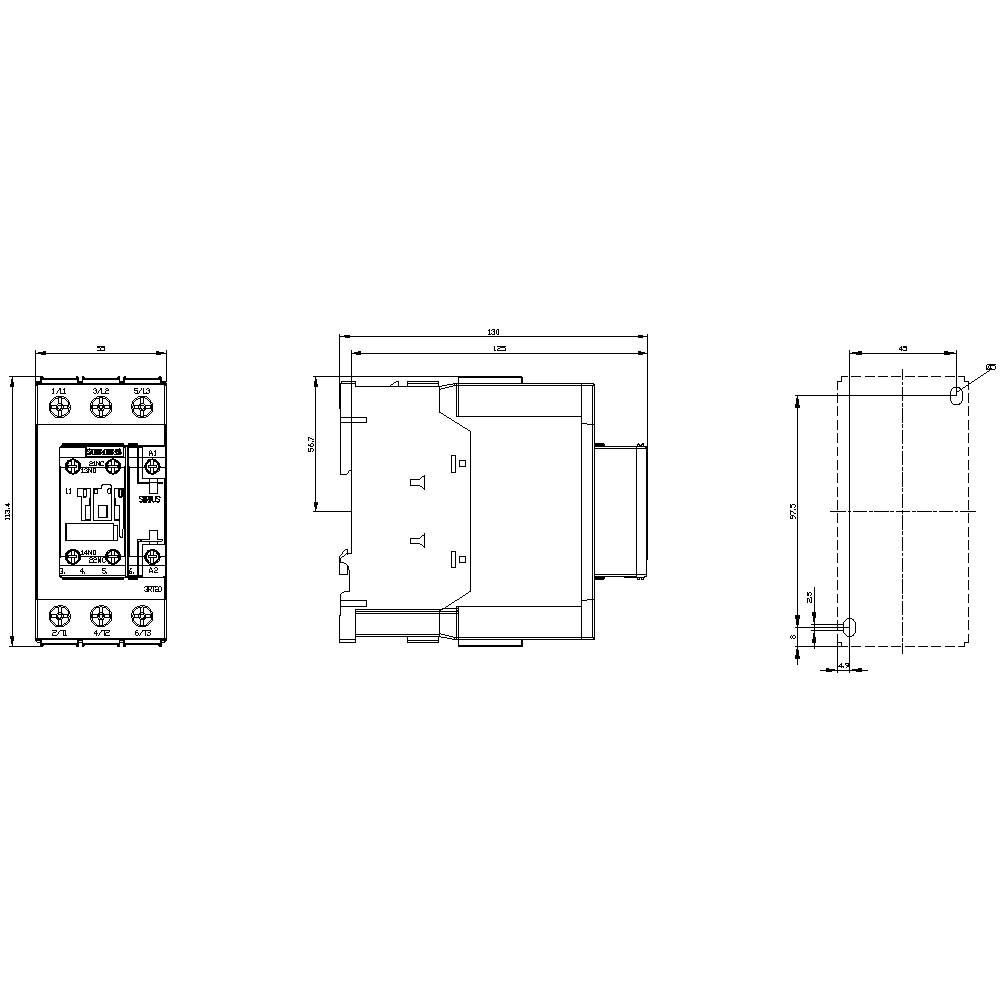

Egy alkatrész műszaki rajza elölnézettel, oldalnézettel és felülnézettel. Tartalmazza a méretjelöléseket és vonalakat a pontos tervezéshez.

1/5

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2035-1AC10

Adatlap (PDF)

Szállítás: 10. 30. P.

Szám

Összesen (48 811 Ft / Darab)

55 897,64 Ft

-13 %

48 811 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2035-1AC10

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (min.): 24 V/AC

Vezérlő feszültség (max.): 24 V/AC

Vezérlő feszültség tartomány: 24 - 24 V/AC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 41 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 41 A

: 60 A

: Screw connection

: AC

: 35 A

: 22.0649625

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704998 Siemens 3RT2035-1AC10 Teljesítmény védelem 3 záró 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704998 Siemens 3RT2035-1AC10 Teljesítmény védelem 3 záró 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Erősáramú kontaktor, AC-3 40 A, 18,5 kW / 400 V 1 S + 1 NC, 24 V AC 60 V, 3 pólusú, S2 méretű, csavaros csatlakozás SIRIUS 3RT2 tápkapcsoló kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
