Siemens 3RT2036-3AR60 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

Egy Siemens gyártmányú elektromos kontaktor, Sirius modell, több csatlakozó kapoccsal ipari vezérlési alkalmazásokhoz.

Hasonló kivitel

Vezérlőszekrény nyitott áramköreivel balra, gyártósor egy esőtől nedves ablak mögött jobbra. Ipari környezet.

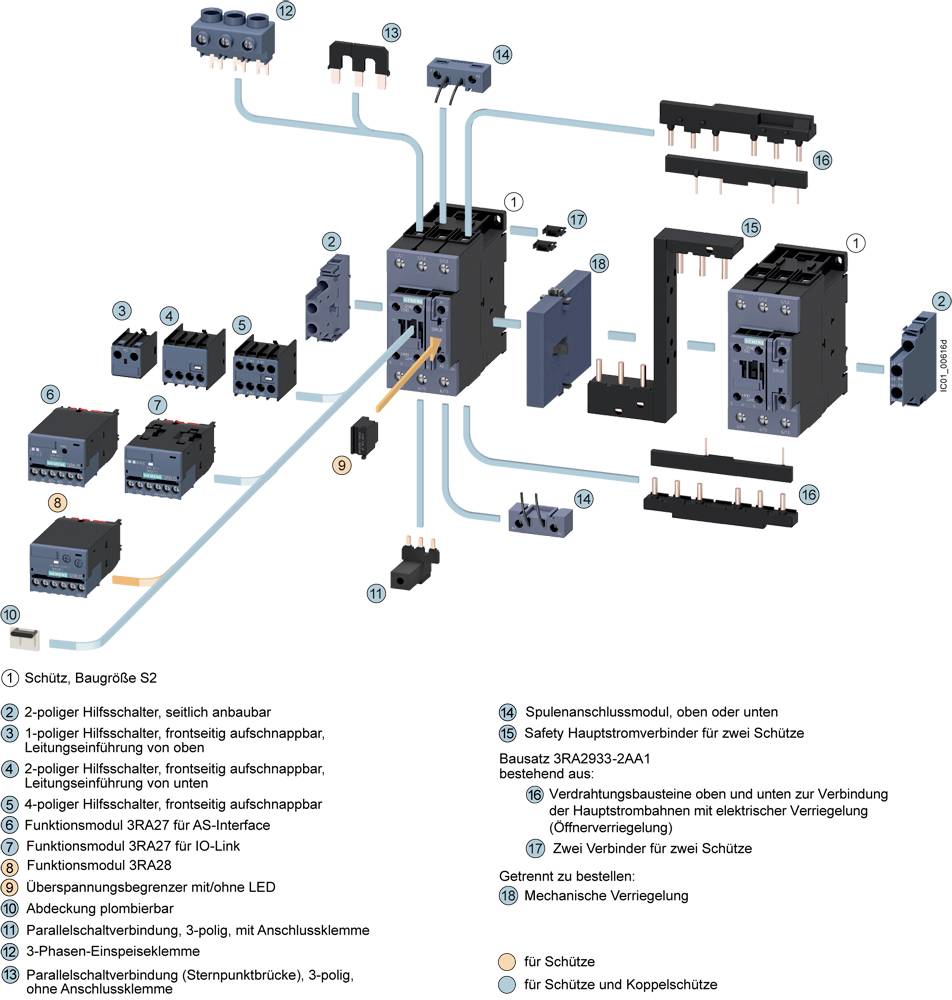

Egy S2-es méretű védőkapcsoló diagramja, amelyen fel vannak tüntetve az egyes komponensek: segédkapcsoló, funkcióegység, tekercs-rendszer, különböző csatlakozó modulok.

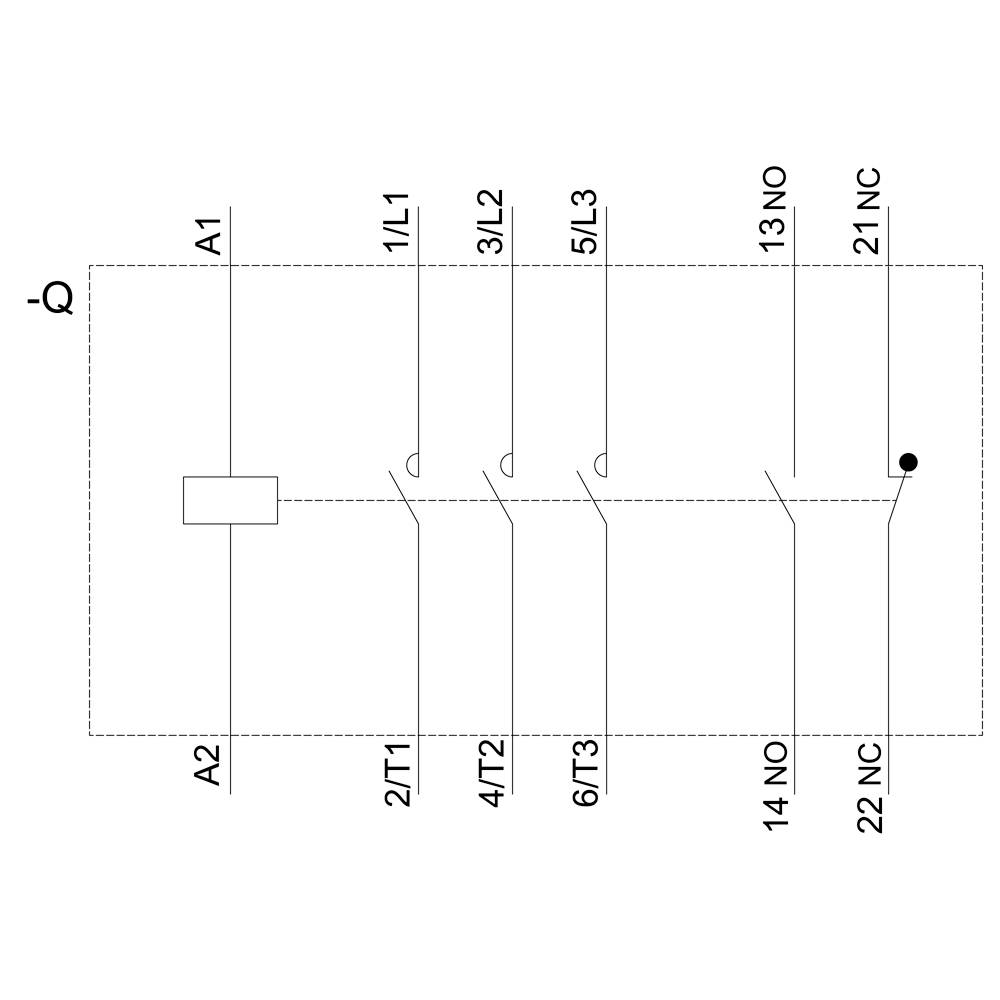

Kapcsolási rajz öt kapcsolót mutat, balról jobbra számozva: 1/L1, 3/L2, 5/L3, 13/NO, 21/NC. Áramkör az A1-nél kezdődik és az A2-nél végződik.

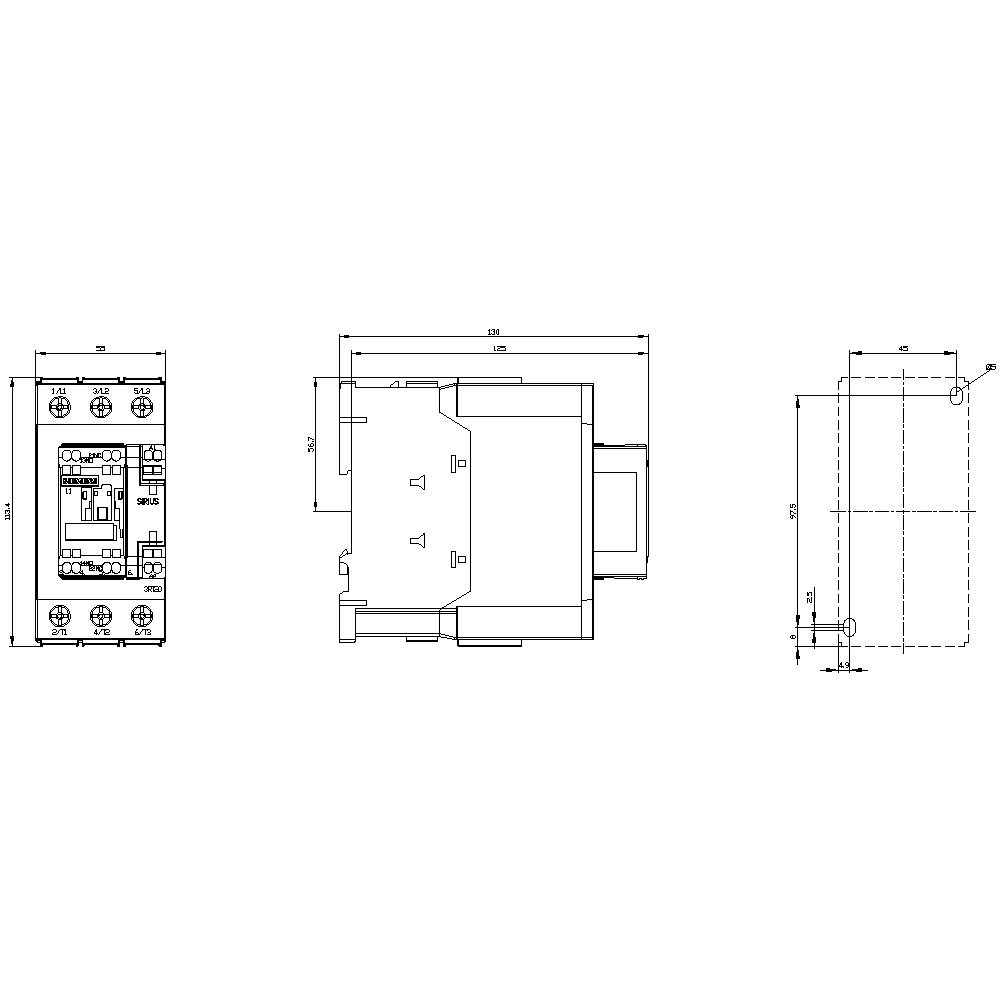

Egy villamos alkatrész műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, részletes méretezéssel ellátva.

1/5

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2036-3AR60

Adatlap (PDF)

Szállítás: 9. 17. Cs.

Szám

Összesen (70 858 Ft / Darab)

70 858 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2036-3AR60

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: Screw connection

: AC

: 41 A

: 29.41995

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745546 Siemens 3RT2036-3AR60 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745546 Siemens 3RT2036-3AR60 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3 50 A, 22 kW / 400 V 1 S + 1 NC, 400 V AC, 50 Hz 400-440 V, 60 Hz, 3 pólusú, S2 méretű, rugós csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
