Siemens 3RT2036-3NB30 Teljesítmény védelem 3 záró 690 V/AC 1 db vásárlása

Egy Siemens SIRIUS típusú elektromos kontaktor, elülső oldali csatlakozókkal és jelölésekkel, áramkörök kapcsolásához.

Hasonló kivitel

Egy kapcsolószekrény elektronikus alkatrészekkel balra, és egy nedves ablak, amely egy gyártósort mutat a háttérben jobbra.

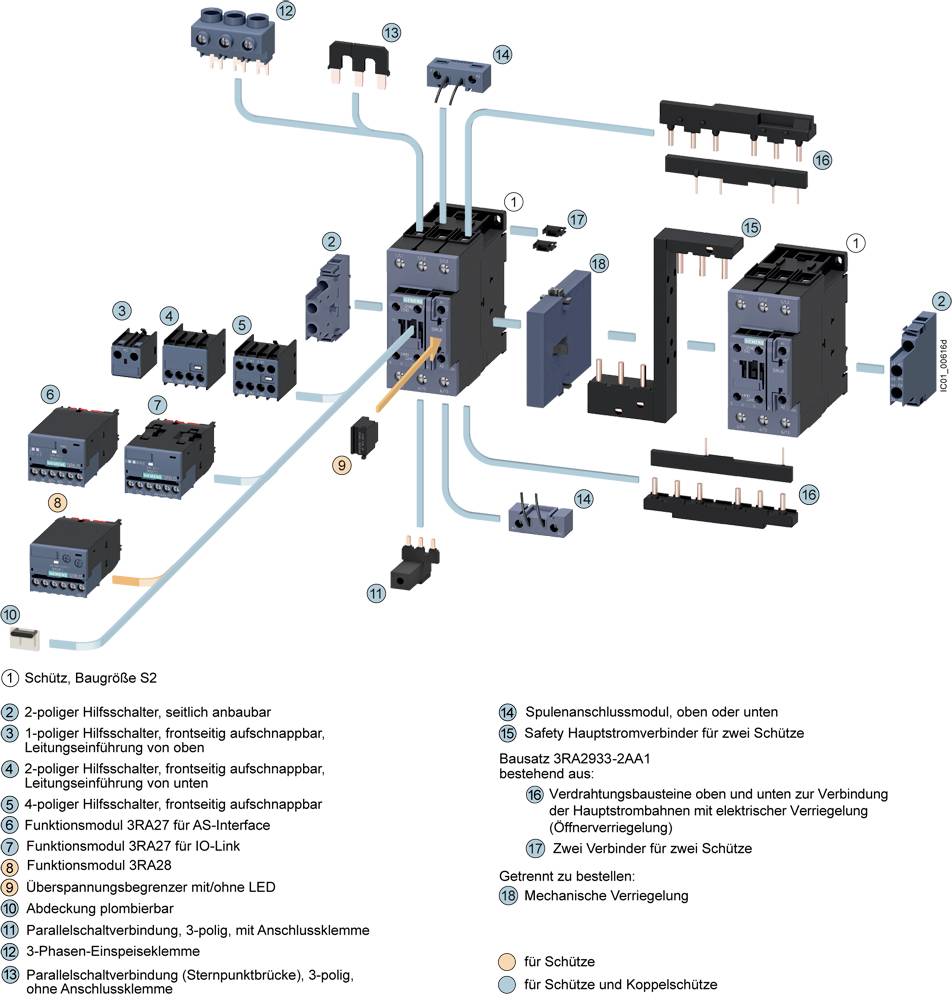

A védőrendszer komponenseinek számozott ábrázolása, amely tartalmazza a fő érintkezőket, segédérintkezőket és reteszeket. Felirat a működési mód magyarázatával.

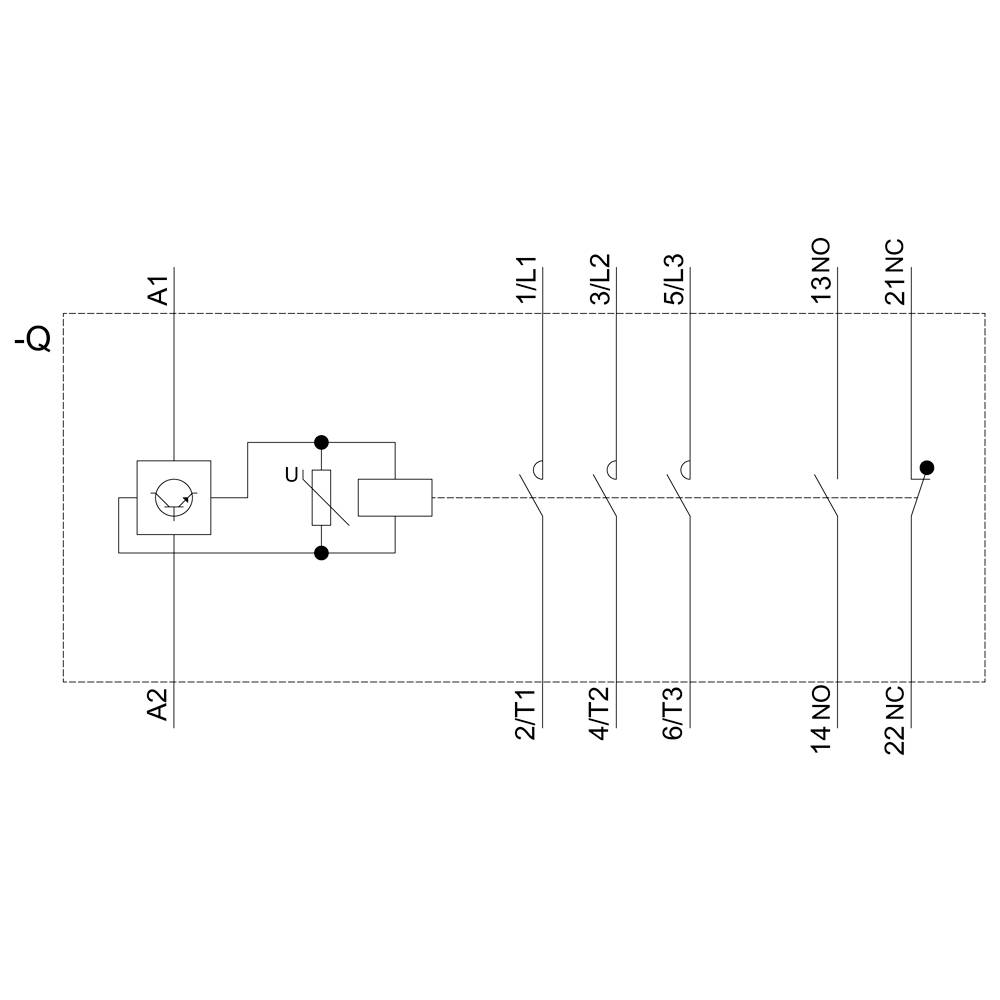

'Kapcsolási rajz relével és kapcsolóval: mutatja az A1, A2, 1/L1, 3/L2, 5/L3, 2/TT, 4/T2, 6/T3, 13/NO, 14/NO, 21/NC, 22/NC csatlakozók bekötését.'

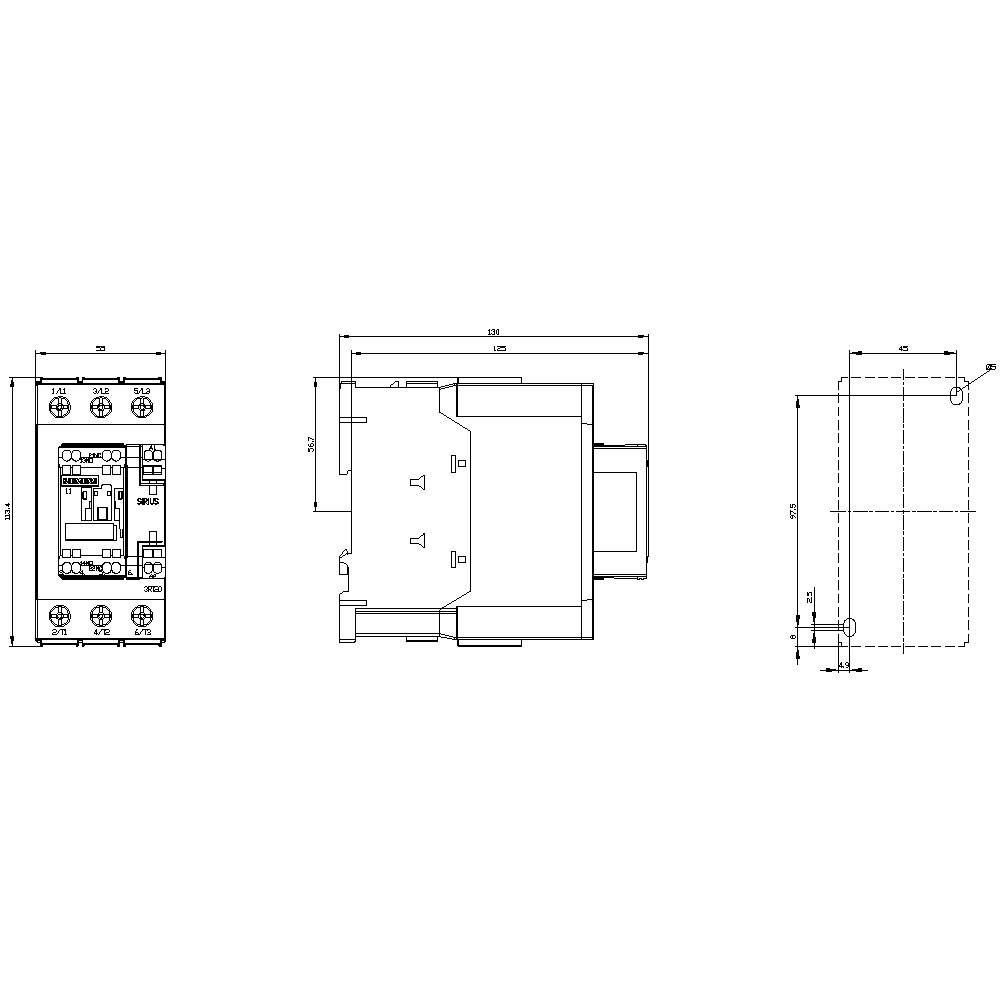

Egy elektromos alkatrész műszaki rajza méretezéssel. Elölnézetet, oldalnézetet és felülnézetet mutat részletes méretekkel.

1/5

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2036-3NB30

Adatlap (PDF)

Szállítás: 9. 24. Cs.

Szám

Összesen (148 024 Ft / Darab)

148 024 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC / DC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2036-3NB30

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

: 41 A

: 29.42

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1745551 Siemens 3RT2036-3NB30 Teljesítmény védelem 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745551 Siemens 3RT2036-3NB30 Teljesítmény védelem 3 záró 690 V/AC 1 db

Leírás

Hálózati kapcsoló, AC-3 50 A, 22 kW / 400 V 1 S + 1 NC, 20-33 V AC / DC 3 pólusú, S2 méretű, rugós csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
