Siemens 3RT2037-1AF00 Védő 3 záró 690 V/AC 1 db vásárlása

Egy Siemens által gyártott fekete és szürke elektromos kontaktor, több csatlakozóval, amelyet nagy áramterhelésű kapcsolóberendezések vezérlésére használnak.

Hasonló kivitel

Egy kapcsolószekrény elektronikus alkatrészekkel egy ablak mellett, amelyen esőcseppek tapadnak. A háttérben elmosódott gépi berendezés látható.

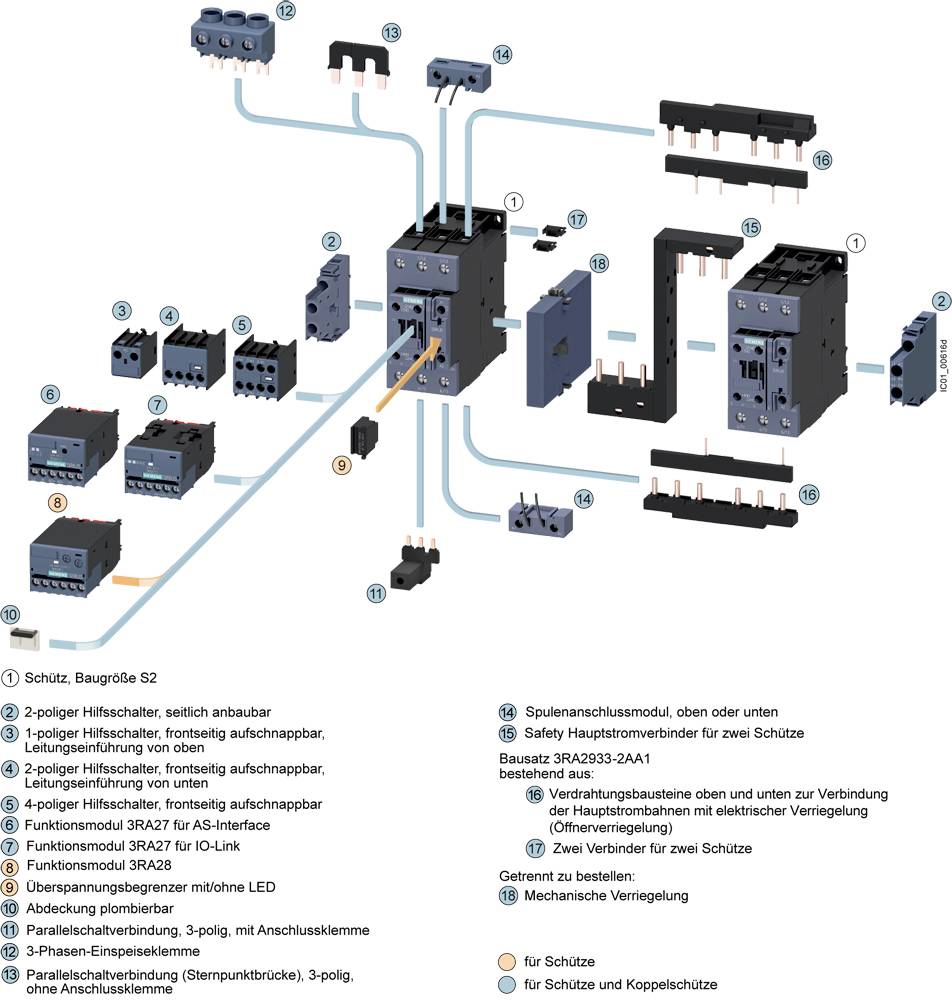

'Schütz, Méretezés S2' egy elektromos kapcsolási rajzot mutat be kapcsolókészülékekhez, amelyek fő áramköröket és segédérintkezőket tartalmaznak. Az alkatrészek számozottak és funkcióleírással vannak ellátva.

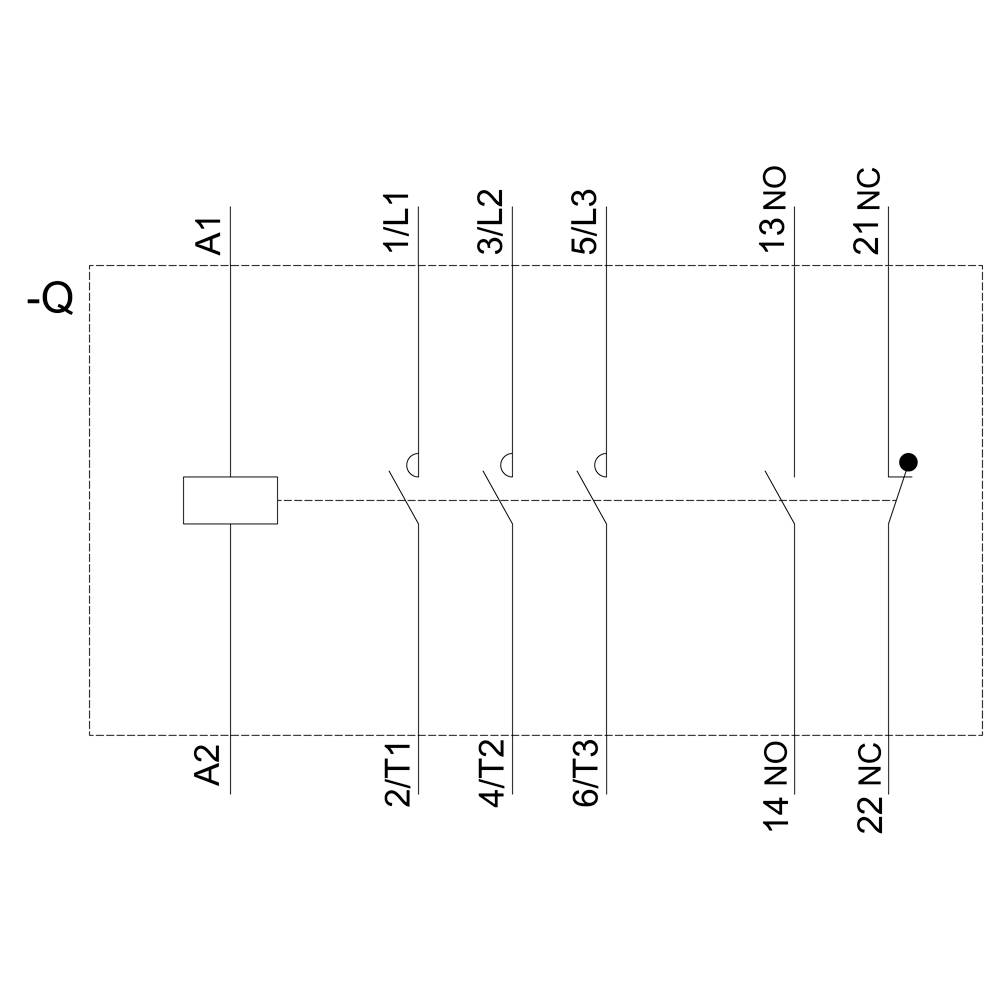

Egy elektromos kontaktor kapcsolási rajza: az A1, A2, L1/L1, L2/T1, L3/T2, L3, NO, NC csatlakozási pontok ábrázolva; bemutatja az áramkör útvonalát.

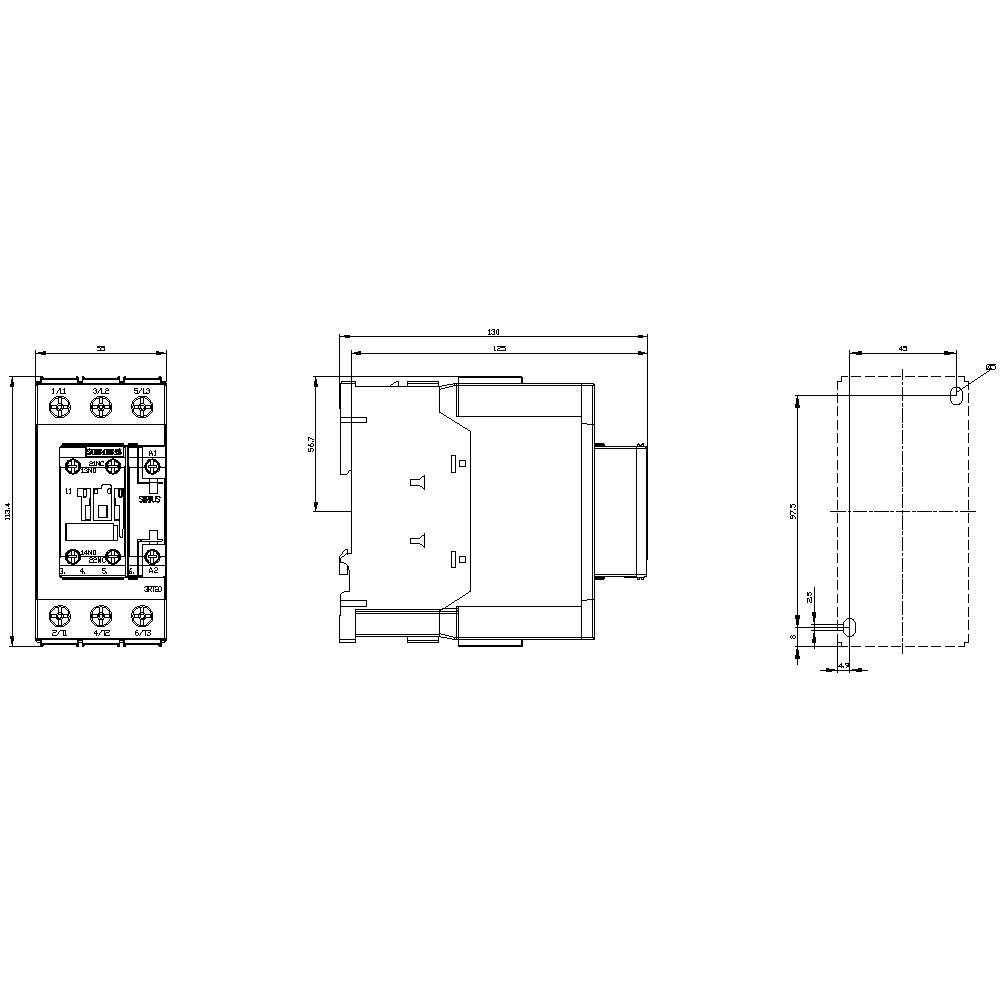

Egy elektronikai alkatrész műszaki rajza méretekkel: elölnézet, oldalnézet és felülnézet. Méretek milliméterben megadva.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2037-1AF00

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (96 055 Ft / Darab)

96 055 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Védő

Gyártói szám: 3RT2037-1AF00

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: 110-110 V

: Screw connection

: AC

: 55 A

: 36.775

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745563 Siemens 3RT2037-1AF00 Védő 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745563 Siemens 3RT2037-1AF00 Védő 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3, 30 kW / 400 V, 1 S + 1 NC, AC 110 V, 50 Hz, 3 pólusú, S2 méretű, Csavaros csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
